Quão precisas são as máquinas CNC?

Certa vez, um fornecedor me garantiu que sua máquina CNC poderia atingir uma precisão quase perfeita. Mas quando inspecionei as peças acabadas, algumas estavam ligeiramente erradas. Não o suficiente para descartar, mas o suficiente para notar.

Isso me fez questionar:as máquinas CNC são tão precisas quanto esperamos que sejam?

Para obter uma resposta clara, revisei dados do mundo real, tolerâncias do setor e insights de operadores de máquinas. Esta análise baseia-se na experiência prática, não apenas em especificações técnicas.

Você descobrirá o que afeta a precisão do CNC, como os diferentes modelos se comparam e qual nível de precisão é realista para suas necessidades. Se você estiver tomando decisões de negócios em torno da usinagem CNC, esta análise o ajudará.

Vamos descobrir!

1. Tipos de máquinas CNC e seus níveis de precisão

Já tive muitas conversas com maquinistas e uma coisa é certa:não existem duas máquinas CNC iguais quando se trata de precisão. As máquinas CNC vêm em diferentes tipos, cada uma com diferentes níveis de precisão. Escolher a peça certa para um projeto pode ser a diferença entre peças perfeitas e retrabalho caro. Vamos dar uma olhada em alguns dos tipos mais comuns e seus níveis de precisão típicos:

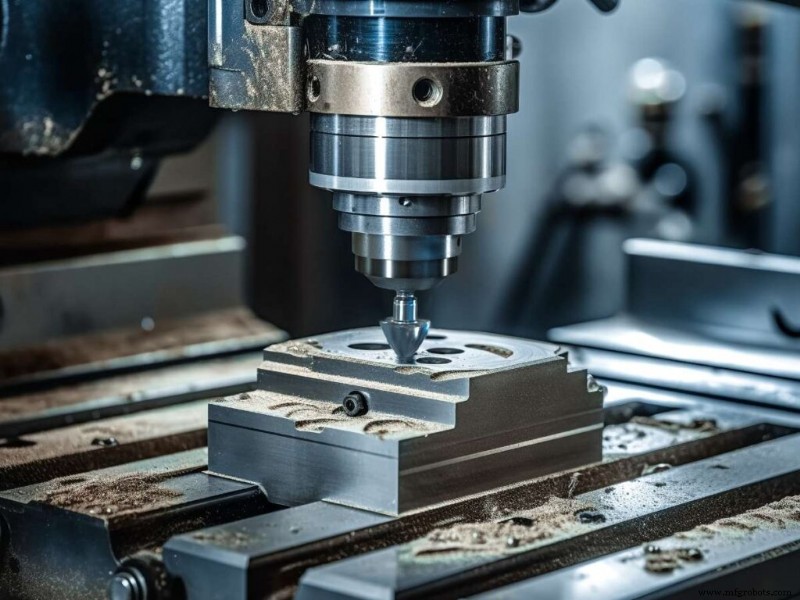

Fresas CNC

Essas máquinas costumam ser a espinha dorsal da usinagem de precisão, usadas para criar peças complexas com alta precisão. As fresadoras CNC avançadas podem atingir tolerâncias tão estreitas quanto +/- 0,002 mm, tornando-as ideais para indústrias como aeroespacial, automotiva e de dispositivos médicos.

No entanto, atingir essas tolerâncias de forma consistente requer calibração regular, ferramentas de alta qualidade e operadores qualificados que saibam como compensar a expansão térmica e a deflexão da ferramenta.

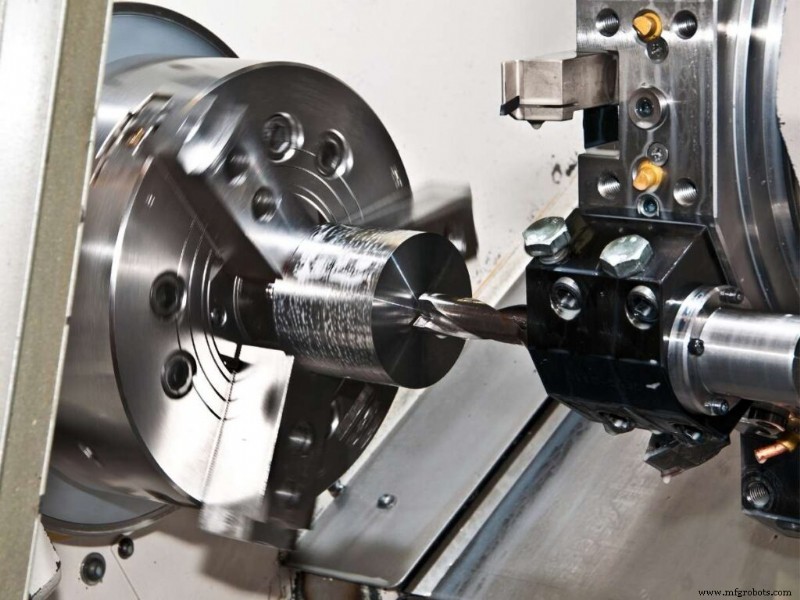

Tornos CNC

Quando se trata de usinagem de peças cilíndricas, os tornos CNC assumem a liderança. Eles normalmente mantêm uma precisão de +/- 0,005 mm, embora os modelos de última geração possam atingir tolerâncias ainda mais restritas. Certa vez, um maquinista me disse que o segredo para maximizar a precisão de um torno não é apenas a máquina em si, mas também os parâmetros de fixação e corte. Um ligeiro desalinhamento na configuração da ferramenta pode prejudicar um lote inteiro.

Roteadores CNC

Se você já trabalhou com uma fresadora CNC, sabe que eles trocam precisão por velocidade e versatilidade. Essas máquinas são amplamente utilizadas em marcenaria, fabricação de plástico e usinagem de metais macios, mas geralmente mantêm tolerâncias em torno de +/- 0,1 mm. Isso é bom para armários e peças decorativas, mas se você precisar de precisão em nível de mícron, procure outro lugar.

Cortadores a laser CNC

O corte a laser é frequentemente elogiado por sua capacidade de criar bordas nítidas e limpas. A precisão vem do feixe de laser focado, que permite que essas máquinas mantenham tolerâncias de +/- 0,01 mm. Certa vez, visitei uma instalação especializada em corte a laser de aço inoxidável para instrumentos médicos.

Seu processo de controle de qualidade incluía a verificação de cada peça ampliada para detectar até as menores imperfeições. No entanto, também vi oficinas enfrentarem a distorção térmica ao cortar materiais mais espessos, o que pode afetar a precisão final.

CNC EDM (Máquinas de Descarga Elétrica)

Se for necessária uma precisão ultra-alta, as máquinas CNC EDM costumam ser a melhor escolha. Essas máquinas usam descargas elétricas para erodir materiais com extrema precisão, muitas vezes mantendo tolerâncias tão estreitas quanto +/- 0,001 mm.

Eles são amplamente utilizados em indústrias como fabricação de moldes, aeroespacial e fabricação de dispositivos médicos, onde mesmo a menor variação pode levar a problemas funcionais significativos. Um técnico de EDM me disse que, embora a precisão seja imbatível, o processo pode ser lento, por isso é uma compensação entre precisão e velocidade de produção.

2. Medição e calibração de precisão CNC

Mesmo a melhor máquina CNC é tão boa quanto sua calibração. Na maioria das vezes, o problema não era a máquina em si, mas a calibração inadequada ou ferramentas de medição desatualizadas.

Ferramentas de medição como:

• indicadores comparadores :Uma ferramenta simples, mas eficaz para medir pequenos deslocamentos lineares e detectar problemas de alinhamento.
• Interferômetros a laser :Usado para medição de alta precisão da precisão do posicionamento da máquina.
• Sondas de toque :Ajude a verificar as dimensões das peças diretamente na máquina CNC, reduzindo erros de medição manual.
• CMM (máquinas de medição por coordenadas) :um elemento básico no controle de qualidade, essas máquinas fornecem medições detalhadas para confirmar a precisão da peça.

Essas ferramentas ajudam a detectar e corrigir desvios, garantindo que a máquina funcione dentro das tolerâncias esperadas. A calibração regular garante que os eixos da máquina se movam conforme programado, evitando o acúmulo de imprecisões ao longo do tempo.

As lojas que priorizam a precisão contam com técnicas avançadas de medição, incluindo:

• Teste de Ballbar :Mede a precisão do posicionamento da máquina e detecta erros geométricos. Certa vez, observei um engenheiro usando testes de ballbar em uma fresadora CNC que funcionava há anos sem recalibração. Os resultados revelaram desvios de posicionamento inesperados que foram rapidamente corrigidos, restaurando a precisão.
• Apalpação Renishaw :um sistema que verifica e ajusta dinamicamente os deslocamentos da ferramenta, reduzindo significativamente os erros humanos na medição.
• Comparadores ópticos :Usado para verificar tolerâncias em pequena escala em peças acabadas. Essas ferramentas ajudam a detectar desvios que podem não ser visíveis a olho nu.

A calibração adequada minimiza erros e garante consistência em todas as execuções de produção. Algumas oficinas chegam ao ponto de implementar ciclos de calibração automatizados para manter a precisão da máquina sem intervenção manual.

Negligenciar a calibração pode levar a problemas dispendiosos, especialmente em indústrias de alta precisão. Certa vez, trabalhei com um fabricante que ignorou a calibração de rotina, presumindo que sua máquina estava boa. Com o tempo, as tolerâncias começaram a diminuir e a oficina acabou descartando um lote inteiro de componentes aeroespaciais caros, algo que poderia ter sido evitado com um simples cronograma de calibração.

3. Fatores que influenciam a precisão da máquina CNC

Embora as máquinas CNC sejam projetadas para precisão, vários fatores afetam sua precisão. Tive muitas conversas com maquinistas que pensavam que tinham tudo acertado, apenas para descobrir pequenas inconsistências surgindo em suas peças. Alguns dos fatores mais comuns incluem:

• Rigidez da máquina :Se a estrutura não for sólida, as vibrações podem introduzir erros. Certa vez, vi uma oficina tentando implementar um processo de fresamento de alta velocidade em uma máquina mais leve. A conversa era insuportável e as partes não atendiam à tolerância. Uma máquina mais robusta fez toda a diferença.
• Desgaste da ferramenta :Mesmo a ferramenta mais afiada não dura para sempre. Já vi maquinistas frustrados quando uma ferramenta que funcionou perfeitamente nas primeiras peças começa a produzir componentes ligeiramente fora das especificações. As trocas regulares de ferramentas e o monitoramento das taxas de desgaste ajudam a manter a precisão sob controle.
• Expansão Térmica :As mudanças de temperatura afetam tanto a máquina quanto o material. Certa vez, entrei em uma loja que não tinha controle climático e suas peças estavam espalhadas. Eles finalmente instalaram a estabilização de temperatura e suas tolerâncias tornaram-se muito mais previsíveis.
• Reação :Uma pequena folga em um fuso de esfera ou parafuso de avanço pode prejudicar o posicionamento. Algumas máquinas mais antigas desenvolvem folga ao longo do tempo, tornando crucial verificar a folga mecânica e compensar por meio de ajustes de software ou hardware.
• Qualidade de software e código G :Código G mal escrito pode fazer com que até mesmo a melhor máquina tenha um desempenho inconsistente. Já vi peças ficarem um pouco fora das especificações simplesmente porque os percursos da ferramenta não foram otimizados corretamente.
• Habilidade do Operador :Não importa quão avançada seja a máquina, é essencial um operador bem treinado. Já vi maquinistas experientes detectarem erros sutis apenas ouvindo o som do processo de corte, algo que os sistemas de monitoramento automatizados podem não perceber.

4. Causas comuns de problemas de precisão do CNC

Mesmo com uma máquina CNC bem calibrada e de última geração, ainda podem surgir problemas de precisão. Ao longo dos anos, percebi que a maioria dos problemas de precisão decorrem de alguns culpados comuns:

Fixação inadequada

Se uma peça de trabalho não estiver fixada corretamente, mesmo pequenas vibrações durante a usinagem podem causar desvios. Certa vez, trabalhei com um maquinista que lutava com dimensões inconsistentes de peças até perceber que sua configuração de fixação estava mudando ligeiramente sob carga. Uma peça mal fixada também aumenta o risco de deflexão da ferramenta, impactando ainda mais a precisão.

Rolamentos e guias lineares desgastados

As máquinas CNC dependem de movimentos suaves ao longo de seus eixos, e qualquer desgaste nos rolamentos ou trilhos-guia pode levar a erros de posicionamento. A inspeção e lubrificação regulares ajudam a prevenir esses problemas. Se ignorados, os componentes desgastados podem introduzir folga desnecessária no sistema, causando imprecisões que pioram com o tempo.

Sobrecarregando a máquina

Forçar uma máquina CNC além dos limites recomendados pode causar deflexões e imprecisões. Uma loja que visitei estava executando feeds e velocidades agressivas para acelerar a produção, mas o resultado foi uma taxa de rejeição crescente devido a pequenas imprecisões. Cargas excessivas também aceleram o desgaste dos componentes, levando a problemas de manutenção mais frequentes.

Fatores Ambientais

As flutuações de umidade e temperatura podem afetar tanto a máquina quanto o material que está sendo cortado. Uma oficina com controle climático inconsistente verá variações nas dimensões das peças ao longo do dia. A expansão do metal devido ao calor pode prejudicar medições precisas, tornando crucial regular as condições da oficina para uma produção consistente.

5. Comparando a precisão do CNC com outros métodos de fabricação

Diferentes técnicas de produção oferecem níveis variados de precisão, e a escolha do método certo depende dos requisitos do produto final. A tabela abaixo descreve como a usinagem CNC se compara a outros métodos de fabricação comuns em termos de precisão, versatilidade de materiais e adequação de aplicação.
Método de fabricação Faixa de tolerância típica Compatibilidade de materiais Melhores aplicativos Usinagem CNC+/- 0,002 mm a 0,01 mmMetais, plásticos, compósitosComponentes de alta precisão, aeroespacial, dispositivos médicosImpressão 3D+/- 0,1 mm a 0,3 mmPlásticos, metais (limitado), resinasPrototipagem, peças personalizadas, geometrias complexasUsinagem manual+/- 0,1 mm a 0,5 mmMetais, plásticosProdução em pequena escala, reparo trabalhoMoldagem por injeção+/- 0,05 mm a 0,2 mmPlásticosProdução em massa de peças plásticasFundição sob pressão+/- 0,1 mm a 0,3 mmMetais (alumínio, zinco)Produção de peças metálicas em grande escalaCorte a laser+/- 0,01 mm a 0,1 mmMetais, plásticos, madeiraCorte de chapa de precisão, gravaçãoCorte por jato de água+/- 0,05 mm a 0,2 mmMetais, pedras, compósitosCorte de materiais espessos e duros com mínima distorção térmicaUsinagem por descarga elétrica (EDM)+/- 0,001mm a 0,005mmMetais condutivosFabricação de moldes de alta precisão, aeroespacial, ferramentas médicas

6. Dicas sobre como melhorar a precisão da máquina CNC

Depois de trabalhar com diferentes oficinas e ver o impacto da precisão excelente e ruim da máquina, aprendi que a precisão não se trata apenas da máquina, mas de como você a mantém e opera. Aqui estão algumas estratégias principais para melhorar a precisão da máquina CNC:

Manutenção de rotina

Uma máquina bem conservada funciona com mais precisão. A lubrificação, limpeza e inspeção regulares de componentes mecânicos ajudam a evitar desgastes que podem introduzir imprecisões ao longo do tempo. Já vi lojas passarem meses sem fazer manutenção em suas máquinas, apenas para depois enfrentarem o aumento das taxas de rejeição devido a pequenos erros que poderiam ter sido evitados.

Use ferramentas de alta qualidade

As ferramentas desempenham um papel importante na precisão. Ferramentas cegas ou de baixa qualidade podem causar cortes inconsistentes, excesso de calor e deflexão do material. Certa vez, um maquinista me disse que a atualização para ferramentas de metal duro premium reduziu significativamente a taxa de retrabalho, simplesmente porque as ferramentas mantinham sua aresta por mais tempo e proporcionavam melhores acabamentos superficiais.

Técnicas adequadas de fixação de trabalho

Mesmo uma máquina perfeitamente calibrada não produzirá peças precisas se a peça não estiver fixada corretamente. Fixações soltas ou instáveis ​​podem causar micromovimentos que levam a inconsistências. Lembro-me de trabalhar com uma oficina que lutava com precisão em um componente aeroespacial crítico. Acontece que o problema não era a máquina, mas uma peça fixada incorretamente.

Monitore as condições térmicas

O calor afeta tanto a máquina quanto o material que está sendo cortado. Já vi oficinas sem controle de temperatura adequado lutarem com peças que se expandiam ou contraíam ligeiramente devido às flutuações das condições ambientais. A implementação de ambientes controlados e a compensação da expansão térmica na programação podem melhorar drasticamente a consistência.

Atualizar software e controles

Controladores CNC e software desatualizados podem introduzir erros de posicionamento e ineficiências. Os controles adaptativos modernos podem fazer ajustes em tempo real com base nas condições de corte, ajudando a manter a precisão durante todo o trabalho. Certa vez, vi uma máquina CNC antiga superar os modelos mais recentes simplesmente porque a oficina investiu em um sistema de controle avançado em vez de substituir a unidade inteira.

Conclusão

Agora você sabe como a precisão realmente funciona, tipo de máquina, calibração, manutenção e muito mais. E você viu o que separa o médio do excelente.

Se você realmente quer melhorar seu jogo, a Blue Elephant possui máquinas CNC construídas para oferecer precisão, consistência e resultados reais.

Então, o que está prendendo você?

Pronto para usinar com mais confiança?

Contate-nos hoje. Deixe-nos ajudá-lo a atingir suas tolerâncias sempre.
