O melhor software de roteador CNC para automação precisa de marcenaria

Na fabricação moderna de madeira, o software roteador CNC é a espinha dorsal da usinagem automatizada, transformando projetos digitais em cortes repetíveis e perfeitos. À medida que a tecnologia evolui, estes programas melhoram continuamente, permitindo que os fabricantes aumentem a produção e forneçam produtos económicos e de alta qualidade. Quer você seja um profissional experiente em marcenaria ou esteja apenas começando, é essencial compreender o conjunto completo de software de roteador CNC.

Este guia orienta você pelas três categorias principais de software – CAD, CAM e controle – explica como cada estágio do processo de usinagem depende delas e lista as melhores ferramentas que funcionam perfeitamente com nossos roteadores CNC. Também recomendamos dois modelos de roteador altamente adaptáveis ​​que combinam perfeitamente com esses programas.

Três pilares do software de roteador CNC

Do conceito à peça acabada, uma fresadora CNC para madeira depende de três tipos distintos de software:

• CAD (Desenho Assistido por Computador) – transforma suas ideias em arquivos vetoriais precisos.
• CAM (fabricação auxiliada por computador) – converte esses arquivos em código G legível por máquina.
• Software de controle CNC – interpreta o código G e direciona o eixo do roteador ao longo do caminho desejado.

Cada categoria oferece opções gratuitas e pagas, permitindo que você adapte seu fluxo de trabalho de acordo com seu orçamento e nível de habilidade.

Por que o software do roteador CNC é importante

A tecnologia CNC revolucionou a fabricação em todos os setores. Na marcenaria, ele substitui o entalhe trabalhoso por cortes precisos e repetíveis. O ecossistema de software – CAD, CAM e controle – garante que cada projeto seja traduzido com precisão na forma física.

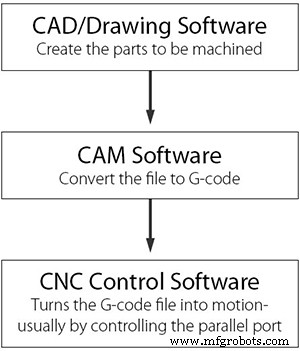

O fluxo de trabalho típico do roteador CNC consiste em três fases:

• Projete um modelo
• Gerar código G
• Processar o código G e conduzir a máquina

Compreender cada fase ajuda a selecionar as ferramentas certas para cada etapa.

Etapa 1:Projete seus modelos – Software CNC CAD

Usando software CAD, os operadores criam desenhos detalhados em 2D ou 3D. Esses arquivos se tornam o “projeto” que orienta todo o processo de usinagem. Os formatos vetoriais comuns incluem DXF, que é amplamente suportado em todas as plataformas.

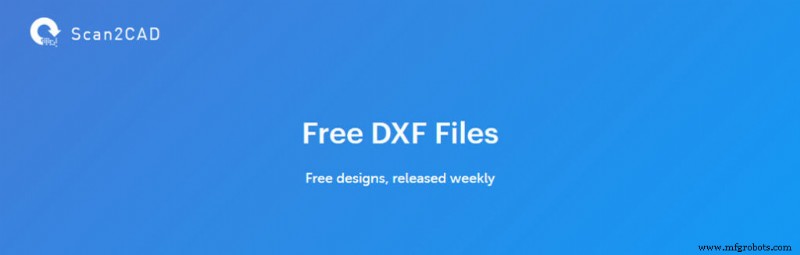

Para iniciantes ou quem procura designs prontos, vários sites oferecem arquivos DXF, SVG e EPS gratuitos. Fontes populares incluem:

1. Projetos DXF atualizados semanalmente e 100% prontos para CNC.
2. Extensas coleções em CMX, DXF, EPS e SVG.
3. Mais de 600 designs SVG/DXF gratuitos para praticar.

Software popular de roteador CAD CNC

Existem opções gratuitas e comerciais. As principais escolhas são:

• Rhino3D
• AutoCAD
• SolidWorks
• SketchList3D
• Fusion360
• Asas3D

Os programas gratuitos tendem a ser mais simples, mas ainda suportam desenho 2D e modelagem 3D básica.

Etapa 2:Gerar código G – software CAM CNC Router

O software CAM interpreta desenhos CAD e cria o código G que direciona os movimentos do roteador. O código G é a língua franca das máquinas CNC, especificando caminhos de ferramentas, velocidades, avanços e muito mais.

Extensões de arquivo comuns para código G incluem 03 , 12 e 20 . Um programa CAM robusto pode reduzir drasticamente o tempo de planejamento do caminho da ferramenta – até 85% mais rápido com ferramentas como o PowerMILL.

Software popular de roteador CAM CNC

• Pago:PowerMILL, MeshCAM, OneCNC, MasterCam para SolidWorks
• Grátis:FreeMILL, G‑Simple, PyCAM

Etapa 3:Processar código G – Software de controle de roteador CNC

O software de controle recebe o código G e o converte em sinais elétricos que movem o eixo do roteador. Existem duas categorias principais:painéis de controle de roteador integrados e programas baseados em PC.

Os principais jogadores incluem:

• Mach-3
• LinuxCNC
• TurboCNC
• Remetente universal de código G
• DSP, Siemens, SYNTEC, LNC, Ncstudio, FangLing

Ao escolher um sistema de controle, considere:

• Facilidade de interface
• Compatibilidade de hardware (tipo de controlador)
• Protocolo de transferência (USB, serial, Ethernet)
• Frequência de atualização

Melhor software CNC para iniciantes

A curva de aprendizado varia de acordo com a formação e a habilidade. Um começo sólido é explorar o software gratuito por pelo menos duas semanas e depois avançar para opções pagas conforme necessário. O objetivo é encontrar uma ferramenta que pareça intuitiva e que se adapte à sua experiência crescente.

Abaixo está uma comparação concisa do nosso software recomendado, indicando se ele gera código G e seu foco principal.

Tipo	Nome	Versão	Gerar código G
CAD	AutoCAD	2007‑2016	Não
CAD	CAXACAD	2008‑2015	Não
CAD	SolidWorks	2012‑2014	Não
CAD	ZWCAD	2013	Não
CAD	CorelDRAWX7	—	Não
CAM	PowerMILL10.0	—	Sim
CAD/CAM	Artcam	2008-2012	Sim
CAD/CAM	UCANCAM V10	—	Sim
CAD/CAM	UG(NX)	10	Sim
CAD/CAM	ZW3D	2013	Sim
CAD/CAM	Tipo3	3,53	Sim
CAD/CAM	CAXAEngenheiro de Manufatura	2013-2015	Sim
CAD/CAM	AlfaCAM	2015	Sim

Escolhendo o software correto para roteador CNC

Ao selecionar o software, tenha estes critérios em mente:

• Necessidades de processamento – Gravação 2D versus relevo 3D influencia a escolha de CAD/CAM.
• Custo – Ferramentas gratuitas cobrem o básico; opções pagas desbloqueiam recursos avançados.
• Habilidade técnica – Iniciantes podem preferir interfaces simples; usuários experientes podem lidar com modelagem complexa.
• Interface – Uma IU limpa e intuitiva aumenta a produtividade.

Roteadores CNC para madeira recomendados

Hardware e software devem complementar-se. Abaixo estão dois modelos que receberam fortes críticas em termos de confiabilidade e desempenho.

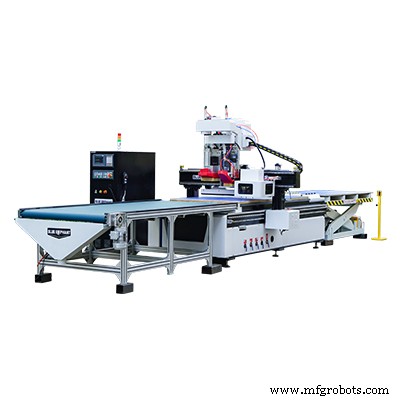

Máquina CNC para móveis com alimentação automática ELECNC1325

Esta fresadora tipo pórtico possui um compartimento de ferramentas em carrossel para trocas rápidas de ferramentas em um segundo, suportando de 8 a 12 ferramentas em uma única passagem. É excelente em marcenaria 2D para armários, armários e móveis de painel e é compatível com AutoCAD, ZWCAD, SolidWorks e Type3.

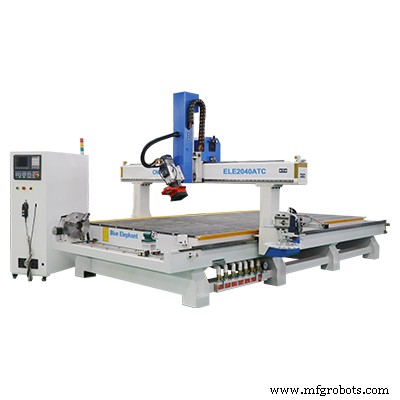

Roteador CNC 2040ATC com dispositivo rotativo

Com uma área de trabalho de 2.060×4.000×400mm, esta máquina realiza cortes e gravações em grande escala. A troca automática de ferramentas minimiza o tempo de inatividade, enquanto seus recursos 3D permitem o uso de Artcam, AutoCAD, Mastercam e PowerMILL.

Conclusão

Ao integrar o CAD, CAM e software de controle corretos com uma fresadora CNC capaz, você obtém controle total sobre o fluxo de trabalho de usinagem, garantindo precisão, consistência e eficiência. Quer você seja um hobby ou um fabricante comercial, selecionar um software que se alinhe às suas necessidades de processamento, nível de habilidade e orçamento proporcionará os melhores resultados.
