Design para Manufatura:Transformando Conceitos em Realidade Usinável

Você consegue?

Projetar um componente é apenas o primeiro passo – torná-lo realidade é o verdadeiro teste de excelência em engenharia. O Design for Manufacturing (DFM) avalia se uma peça pode ser produzida de forma eficiente, segura e econômica com a tecnologia e os processos existentes.

Pegue um projeto de “Estrela da Morte”:embora visionário, está além das capacidades de fabricação atuais. Mesmo que os materiais e a energia estivessem disponíveis, a escala e a precisão exigidas tornariam a produção proibitivamente longa e cara.

Às vezes, um projeto pode ser fabricado, mas a rota de produção o torna impraticável. Considere construir um automóvel a partir de peças enviadas pela Amazon em vez de uma linha de montagem tradicional:a primeira é tecnicamente possível, mas astronomicamente mais cara e menos confiável. A DFM incentiva a repensar o design para que ele se alinhe com uma estratégia de fabricação viável.

A escolha do material é igualmente crítica. Uma peça de plástico com um canto agudo é mais difícil de moldar do que uma com um filete suave. Filetes pequenos – geralmente menores que 1 mm – reduzem o risco de bloqueio de fluxo e melhoram o acabamento superficial, facilitando a produção da peça.

Você consegue fresar isso?

Na área de usinagem CNC, o DFM garante que a geometria de uma peça se ajuste às capacidades da máquina e das ferramentas. Recursos excessivamente complexos podem levar a custos maiores, tempos de ciclo mais longos ou impossibilidade total.

• A peça caberá no envelope de trabalho da máquina?
• Requer ferramentas excessivamente longas ou finas?
• Existem problemas de interferência entre a ferramenta, o fuso ou o acessório e a peça?
• Todos os recursos críticos podem ser acessados pela ferramenta escolhida?

Durante as Olimpíadas de 2016, uma equipe queria criar uma medalha personalizada usando o Autodesk HSM CAM. O design resultante parecia impressionante, mas apresentava desafios de usinagem significativos:contornos 3D superficiais, cantos estreitos e texto complexo. Os moleiros tiveram que usar fresas cada vez menores – desde uma ponta esférica de 1/16″ até uma fresa de topo de 1/32″ – para capturar detalhes finos. Cada redução no diâmetro da ferramenta adicionou custos através de maior desgaste da ferramenta, taxas de avanço mais lentas e aumento do tempo de usinagem.

Na prática, finalizar uma medalha desse tamanho com uma ferramenta de 1/32″ pode dobrar ou triplicar o tempo do ciclo. A decisão depende então de o cliente valorizar os detalhes extras o suficiente para justificar o aumento de custo.

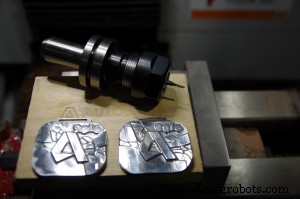

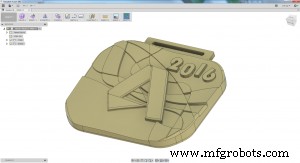

Imagens de um Tormach 440 ilustram a progressão do projeto até a peça final:

Até que tamanho você consegue chegar?

Quando os limites fresáveis são atingidos, processos alternativos podem preencher a lacuna. A impressão 3D, a fundição de precisão ou a fabricação de metal em pó podem fornecer detalhes finos que a fresagem convencional não consegue. Por exemplo, as matrizes de cunhagem para moedas usam rotineiramente fresas CNC com diâmetros de ferramentas tão pequenos quanto 0,006″ (aproximadamente a largura de seis fios de cabelo humanos). Alcançar esse nível de detalhe pode exigir dois dias de usinagem e equipamentos de alta precisão; caso contrário, o produto final não terá a fidelidade pretendida.

Em resumo, o DFM eficaz considera o tamanho da ferramenta, a capacidade da máquina, o comportamento do material e as implicações de custo desde o início. Ao alinhar a intenção do projeto com as realidades de fabricação, você garante que sua peça não seja apenas conceitualmente sólida, mas também produzível na prática.
