Crie um Botão de Teclado "Socável" Personalizado com Arduino: Guia Passo a Passo

Componentes e Materiais

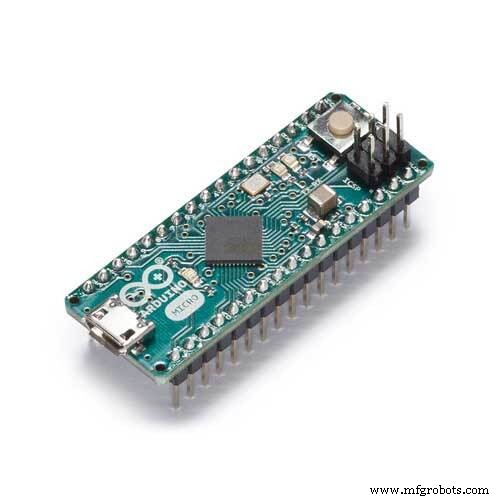

Arduino Micro	1	Pode usar qualquer microcontrolador baseado em ATmega32U4 (ex: Arduino Leonardo), que permite reconhecimento como mouse ou teclado.
Elemento Piezoelétrico	1	Discos piezoelétricos podem ser encontrados em alto-falantes de cartões musicais.
Resistor 1M ohm	1	Limita a tensão e corrente geradas pelo piezo e protege a entrada analógica.

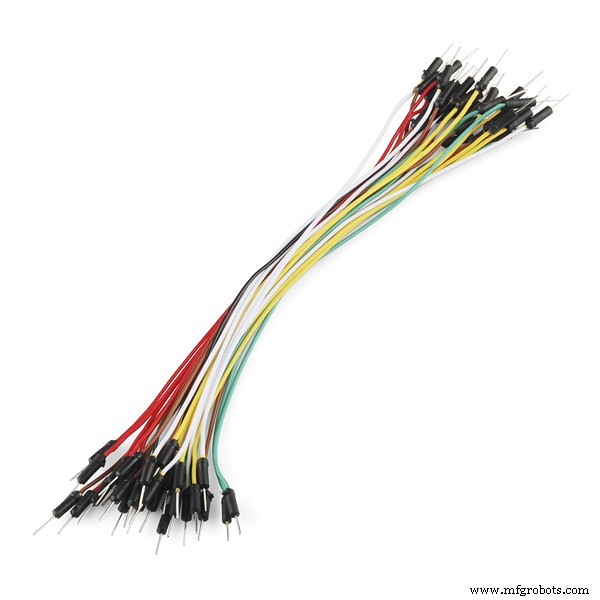

Jumpers (genérico)	1

Ferramentas e Máquinas Necessárias

• Material esponjoso
• Tecido (qualquer cor) — para cobrir esponjas e eletrônica. Use agulha e linha para fazer uma capa.

Aplicativos e Serviços Online

• Arduino IDE

Sobre o Projeto

No trabalho ou entediado jogando, não sente vontade de bater no teclado? Bata nesta tecla personalizada e "socável"! Descarregue sua frustração!

Neste projeto, criei um botão de teclado personalizável e "socável" feito com elemento piezoelétrico, placa baseada em ATmega32U4, resistor de alto valor (1 Mega ohm) e esponjas. Para "digitar", o usuário simplesmente bate ou chuta a tecla desejada.

Hardware Necessário

• Arduino Pro Micro — Baseado no ATmega32U4 com USB nativo, reconhecido como mouse/teclado. Qualquer microcontrolador com chip ATmega32U4 serve.

• Disco piezoelétrico — Gera tensão quando deformado mecanicamente por vibração, som ou tensão. Encontrado em alto-falantes de cartões musicais. Se tiver um, abra a caixa do alto-falante com chave de fenda/faca, remova a placa metálica e a placa de circuito para acessar o disco piezoelétrico.

• Resistor 1 Mega Ohm — Limita tensão/corrente do piezo e protege a entrada analógica.

• Esponjas — Deformam sob força e recuperam a forma. O piezo fica entre esponjas; ao bater, a tensão gerada vai para o pino analógico do Arduino Micro.

Diagrama do Circuito

Funcionamento

Piezos são polarizados: tensão passa neles em direção específica. Conecte o fio preto (menor tensão) ao GND e o vermelho (maior tensão) ao pino analógico A0. Adicione resistor de 1M ohm em paralelo com o piezo para limitar tensão/corrente e proteger a entrada analógica.

Se a saída do piezo (atuando como sensor de impacto) exceder um limiar, a placa executa operação de teclado conforme o programa.

Faça uma Capa para Cobrir as Esponjas

Use tecido e faça uma capa para as esponjas com agulha e linha. Pedi para minha mãe fazer uma — ela criou uma capa que cobre o circuito e as esponjas.

Insira o Elemento Piezo na Esponja

Código

#include <Keyboard.h>
const int knockSensor = A0; // piezo no pino analógico 0
const int threshold = 100;  // valor do limiar

int sensorReading = 0; // valor lido do sensor

void setup() {
  Keyboard.begin();
}

void loop() {
  sensorReading = analogRead(knockSensor);
  if (sensorReading >= threshold) {
    // Personalize a função da tecla alterando valores ASCII abaixo
    // Consulte https://www.arduino.cc/en/Reference/ASCIIchart
    Keyboard.write(32); // ASCII 32 = Barra de espaço
    delay(150);
    Keyboard.releaseAll();
  }
}

• Conecte conforme o circuito e carregue o código
• Plugue na USB do computador — executará funções de teclado conforme programado

Não se esqueça de modificar o código se quiser outra ação de teclado.

Altere apenas a seguinte linha:

Keyboard.write("Valor ASCII");

Por Que Isso É Legal? Pense nas Possibilidades:

• Atalhos ou controles para jogos
• Abrir aplicativo usado frequentemente
• Acessar site comum
• Atalhos Windows: salvar documento, minimizar todas janelas
• Inserir e-mail ou string comum
• Inserir senha complexa
• Botão de pânico no trabalho

Obrigado por ler! Se precisar de mais info, pergunte nos comentários — respondo o melhor que puder.

Boa Criação!

Código

• customizable_punchable_keyboard_button.ino

customizable_punchable_keyboard_button.ino Arduino

#include <Keyboard.h>
const int knockSensor = A0;
const int threshold = 100;
int sensorReading = 0;

void setup() {
  Keyboard.begin();
}

void loop() {
  sensorReading = analogRead(knockSensor);
  if (sensorReading >= threshold) {
    Keyboard.write(32);
    delay(150);
    Keyboard.releaseAll();
  }
}

Esquemáticos

circuit_diagram_dCHo19d2OK.fzz
