Construa um Sensor de Umidade de Solo Confiável para Plantas com Arduino UNO

Componentes e Materiais

Arduino UNO ou equivalente	1
Resistores 220Ω (para LEDs)	3
Resistor 10kΩ (marrom-preto-laranja)	1
LED RGB Difuso Ânodo Comum (ou 3 LEDs de cores diferentes)	1
Cabos Jumpers Longos	2
Cabos Jumpers	6
Protoboard	1
Parafusos (qualquer tamanho)	2
Porcas (mesmo diâmetro dos parafusos)	2

Aplicativos e Serviços Online

• Arduino IDE

Sobre o Projeto

Sensor de Umidade de Solo DIY

Veja este projeto no meu site!

Este projeto calcula o teor de água do solo ao redor de uma planta medindo a constante dielétrica (a capacidade do solo de transmitir eletricidade) e alerta com LED vermelho quando a planta precisa de mais água ou azul quando tem demais.

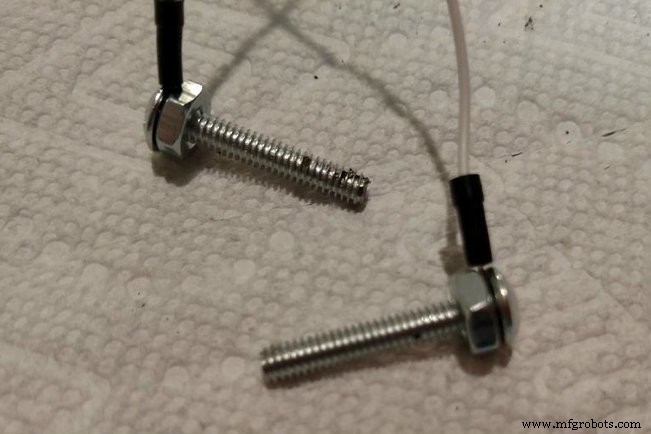

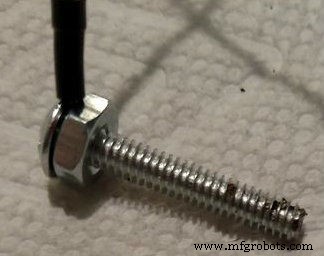

Passo 1: Criar as Hastes do Sensor

Repita este passo duas vezes (uma para cada haste):

• Comece a apertar a porca no parafuso
• Deslize a ponta do cabo jumper longo entre a porca e a cabeça do parafuso
• Continue apertando a porca até não conseguir puxar o cabo jumper

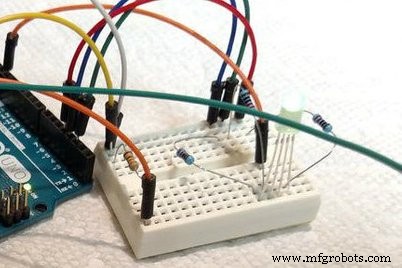

Passo 2: Criar o Circuito

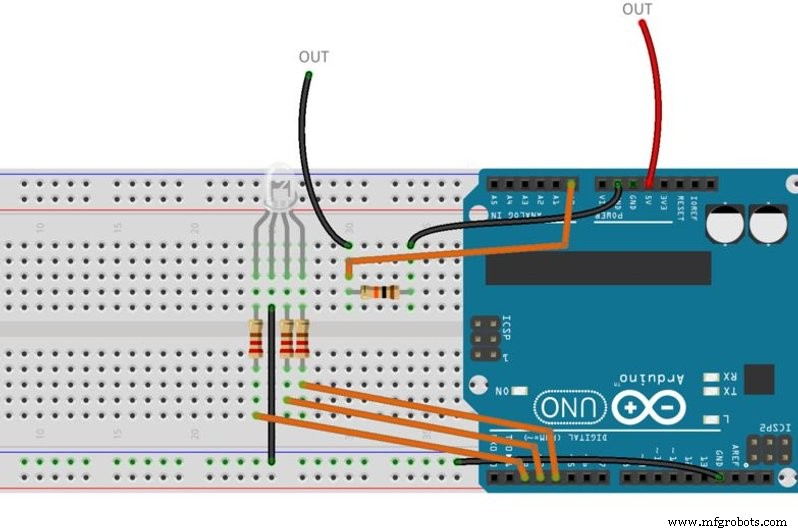

Siga o esquemático ou a imagem da protoboard – o que funcionar melhor. Os fios rotulados "out" são as duas hastes que você acabou de criar.

Passo 3: Carregar o Código

Copie e cole este código na Arduino IDE:

int moistPin = 0;
int moistVal = 0;
int tooDry = 150; // parâmetro baixo para a planta
int tooWet = 400; // parâmetro alto para a planta

void setup() {
  Serial.begin(9600);
}

void loop() {
  moistVal = analogRead(moistPin);
  Serial.println(moistVal);
  int percent = 2.718282 * 2.718282 * (.008985 * moistVal + 0.207762); // calcular porcentagem para hastes ~2,5-3,8cm apartadas
  Serial.print(percent);
  Serial.println("% Umidade ");
  if (moistVal <= tooDry) {
    digitalWrite(4, HIGH); // LED Vermelho
    digitalWrite(3, LOW);
    digitalWrite(2, LOW);
  } else if (moistVal >= tooWet) {
    digitalWrite(4, LOW);
    digitalWrite(3, HIGH); // LED Azul
    digitalWrite(2, LOW);
  } else {
    digitalWrite(4, LOW);
    digitalWrite(3, LOW);
    digitalWrite(2, HIGH); // LED Verde
  }
  delay(250);
}

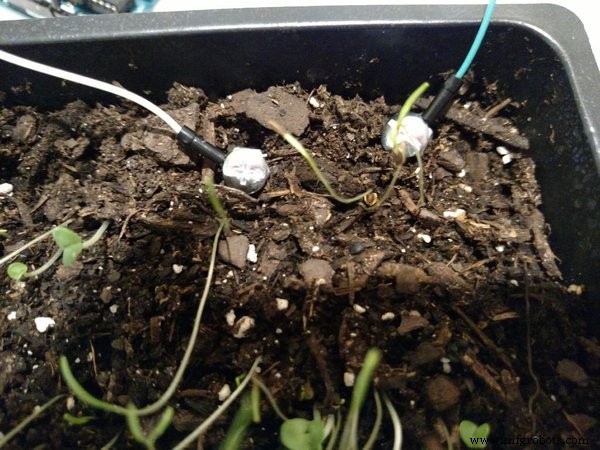

Passo 4: Posicionar as Hastes do Sensor

• Insira as hastes que fez a cerca de 2,5-3,8cm de distância no solo próximo à planta que deseja monitorar.
• Dê à planta uma quantidade saudável de água e abra o monitor serial.
• Deverá dar leituras em torno de 25-30% se deu a quantidade certa de água.
• Se não, tente mover as hastes para acertar (ou você colocou água demais).

Notas Adicionais

Se for usar ao ar livre, coloque o circuito dentro de um pote Tupperware ou outro recipiente à prova d'água para protegê-lo dos elementos. Fure furos para os fios do sensor passarem e adicione uma caixa de baterias para alimentá-lo. O meu não vai para fora, então ficará bem sem recipiente.

Código

int moistPin = 0;
int moistVal = 0;
int tooDry = 150; //set low parameter for plant
int tooWet = 400; //set high parameter for plant
void setup() {
  Serial.begin(9600);
}
void loop() {
  moistVal = analogRead(moistPin);
  Serial.println(moistVal);
  int percent = 2.718282 * 2.718282 * (.008985 * moistVal + 0.207762); //calculate percent for probes about 1 - 1.5 inches apart
  Serial.print(percent);
  Serial.println("% Moisture ");
  if (moistVal <= tooDry) {
    digitalWrite(4, HIGH); //Red LED
    digitalWrite(3, LOW);
    digitalWrite(2, LOW);
  } else if (moistVal >= tooWet) {
    digitalWrite(4, LOW);
    digitalWrite(3, HIGH); //Blue LED
    digitalWrite(2, LOW);
  } else {
    digitalWrite(4, LOW);
    digitalWrite(3, LOW);
    digitalWrite(2, HIGH); //Green LED
  }
  delay(250);
}

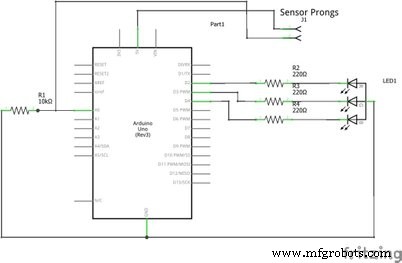

Esquemáticos
