Rastreador COVID-19 em Tempo Real com Sistema de Alerta

Componentes e Materiais

Sobre o Projeto

Dois funções: (1) Exibe total global de casos COVID-19 no LCD. (2) Aciona buzzer por 5s se casos aumentarem >100 (original diz 500, código usa 10) em 10 minutos, alertando sobre gravidade.

Configuração do Módulo Bolt

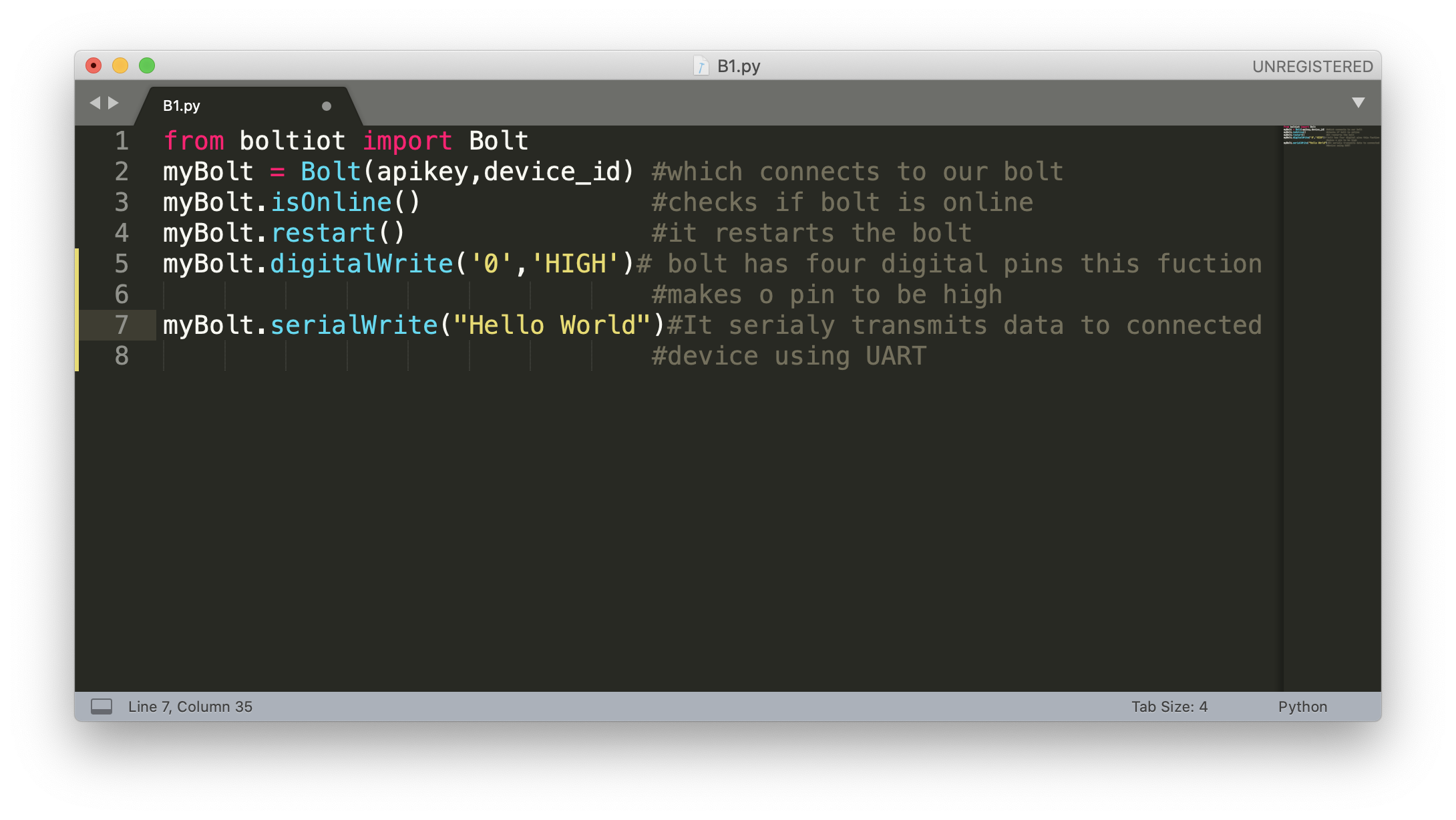

Bolt = camada simplificada sobre ESP8266. Controlado via **API REST** (Python, JS, etc.). Requer conta em boltiot.com.

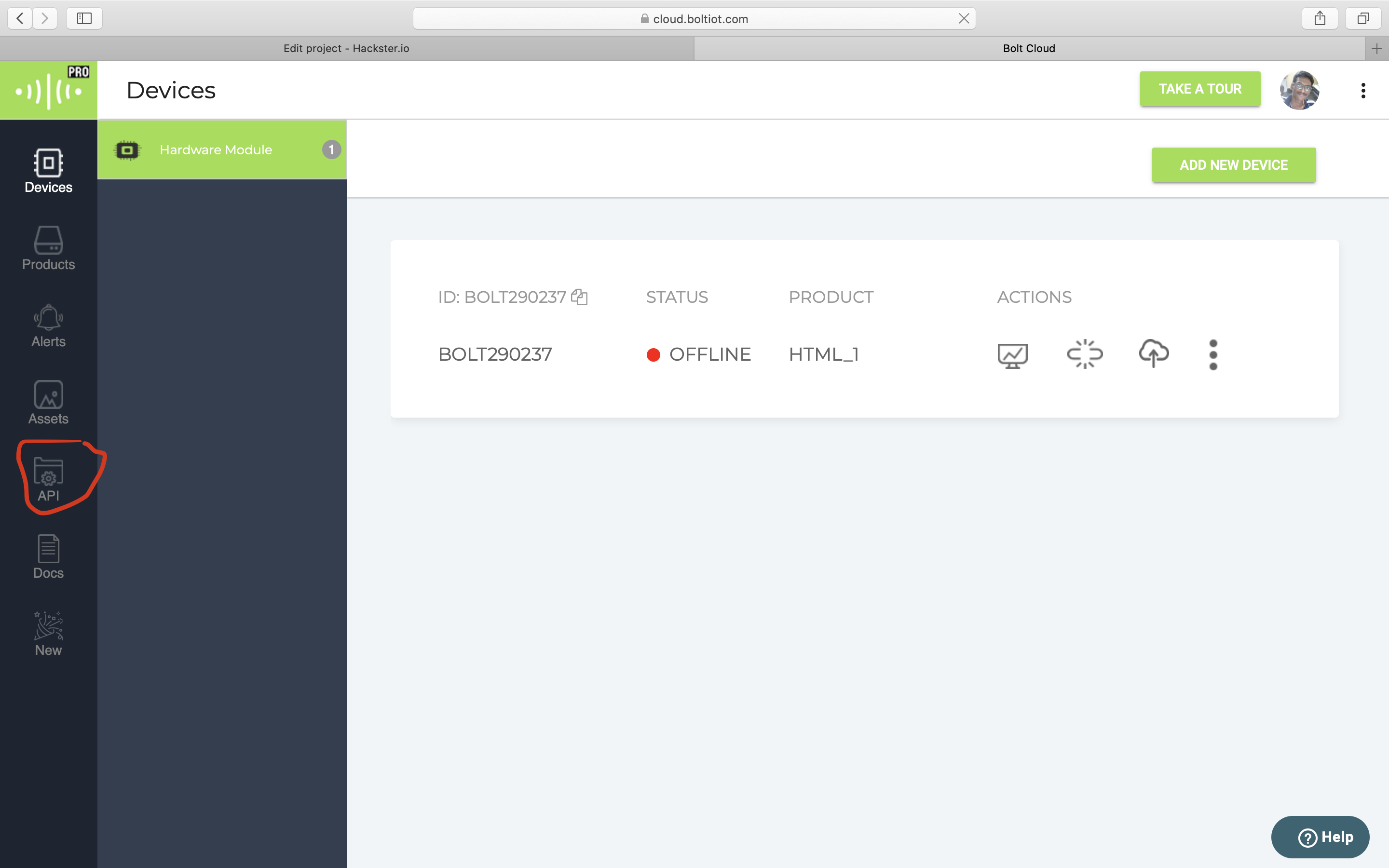

1. Login → Anote **Device ID**.

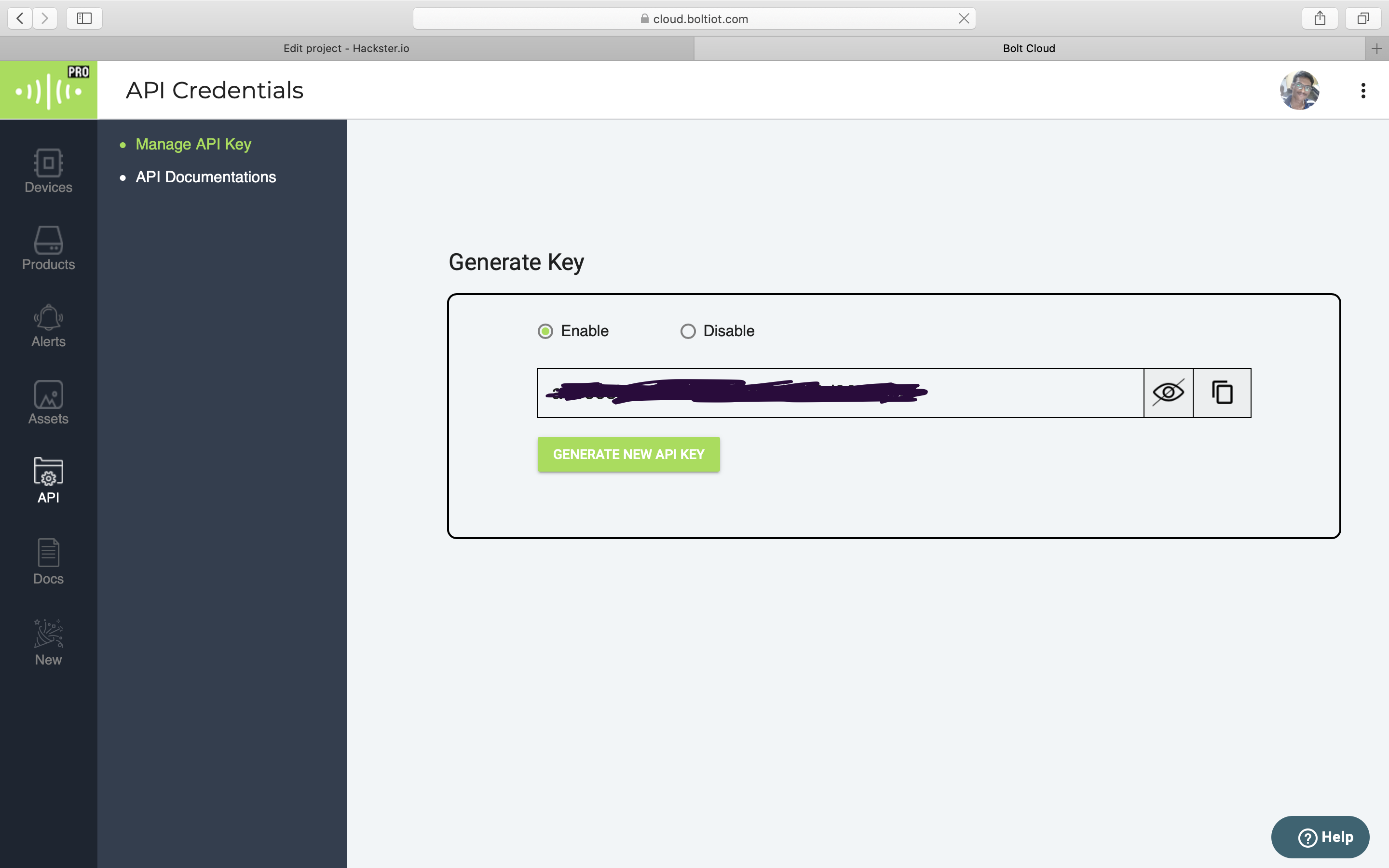

2. Clique **API** → **Enable** → Anote **API Key**.

Instale biblioteca Python: pip install boltiot (ou via GitHub).

Programação Python (Google Colab recomendado)

• Web scraping de worldometers.info usando requests + BeautifulSoup.
• Extrai total de casos (tag <span> índice 4).
• Função checking1() compara valor atual com anterior (10 min atrás). Se diferença > 10 → retorna 1.

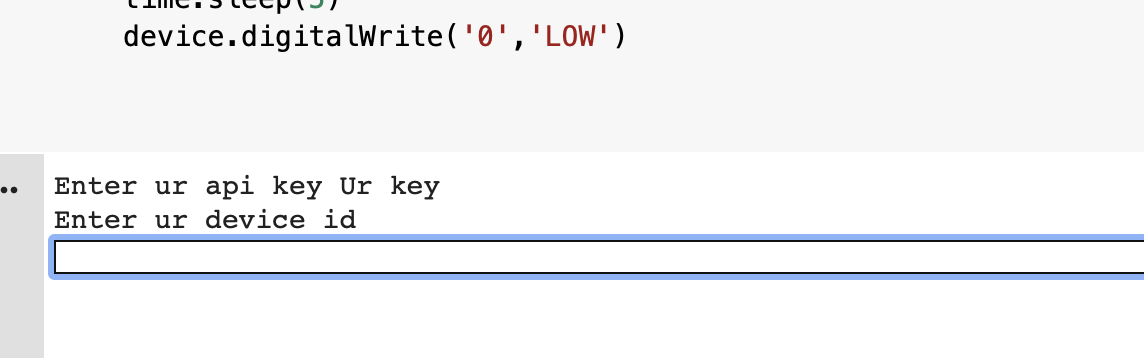

• Loop: a cada ~100s (ajustar para 600s = 10 min), lê site, envia valor ao Bolt via serialWrite(), se alerta → digitalWrite('0', 'HIGH') por 5s (buzzer no pino 0 do Bolt).

# Python (resumo)
from boltiot import Bolt
import requests, time
from bs4 import BeautifulSoup

def get_cases():
    html = requests.get("https://www.worldometers.info/coronavirus/")
    soup = BeautifulSoup(html.text, 'html.parser')
    tag = soup.find_all("span")
    # Lógica de extração do número (ver código original)
    return int(valor)

device = Bolt(API_KEY, DEVICE_ID)
device.serialBegin(9600)
prev = get_cases()
while True:
    time.sleep(600)  # 10 min
    curr = get_cases()
    device.serialWrite(str(curr))
    if curr - prev > 10:  # limiar
        device.digitalWrite('0', 'HIGH')
        time.sleep(5)
        device.digitalWrite('0', 'LOW')
    prev = curr

Lado Arduino

Recebe via UART (pinos 0/1) do Bolt (TX→RX, RX→TX). Mostra no LCD 16x2 (pinos 2-7).

#include <LiquidCrystal.h>
LiquidCrystal lcd(2,3,4,5,6,7);

void setup() {
  Serial.begin(9600);
  lcd.begin(16,2);
  lcd.print("Total affected:");
}

void loop() {
  lcd.setCursor(0,1);
  if (Serial.available()) {
    String x = Serial.readString();
    lcd.print(x);
  }
}

Nota: O site worldometers mudou estrutura; o seletor tag[4] pode precisar atualização. O buzzer conectado ao pino 0 (GPIO0) do Bolt.

Esquemáticos

Conexões: Bolt TX→Arduino RX (D0), Bolt RX→Arduino TX (D1), Bolt GPIO0→Buzzer→GND. LCD: RS=2, E=3, D4=4, D5=5, D6=6, D7=7. Alimentação compartilhada.
