Já está disponível o E3.series 2021 e com ele preparamos uma lista de novas funcionalidades específicas para a criação e desenvolvimento de projetos de painéis elétricos.

Experimente AGORA a ferramenta E-CAE E3.series líder da indústria com cursos de treinamento técnico!

Clique no banner abaixo:

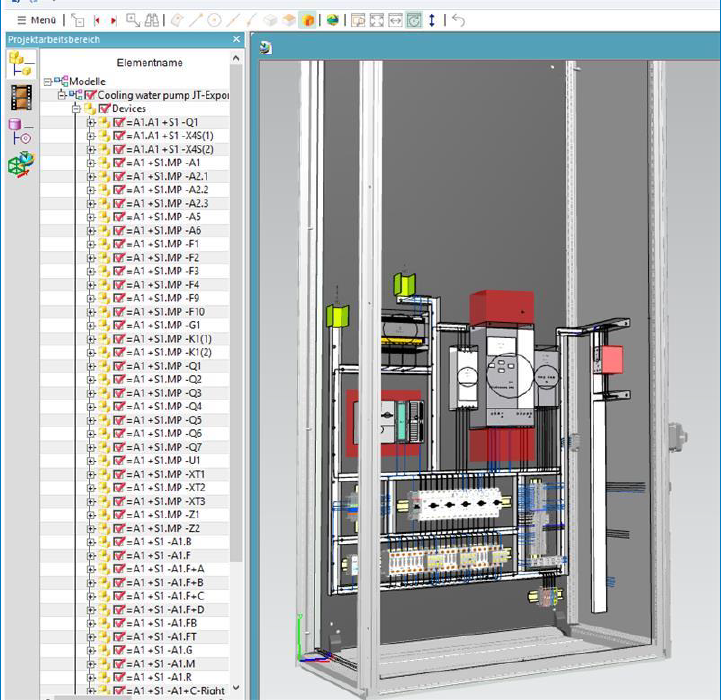

Exportar dados 3D do painel

1. Usando o formato JT

• Formato padrão, que a maioria dos sistemas MCAD permite a importação (alguns com licenças adicionais);
• Dispositivos e fios são exportados como gráficos e como elementos de estrutura.

2. O formato STEP não pode ser usado porque é convertido para
um formato interno do E3 ao importar para um modelo DBE e não é possível criar um STEP novamente a partir dos dados armazenados

• Salvar as informações STEP adicionalmente na biblioteca corromperia a biblioteca.

• Isso não resolveria o problema do componente e o usuário teria que recarregar os arquivos STEP no banco de dados.

3. A exportação leva em consideração as seguintes configurações do painel

• Exibir parâmetros de ligação;
• gráficos 2D para 3D;
• Visualize modelos de etapas em 3D.

4. A geometria é exportada como mostrado na representação 3D.

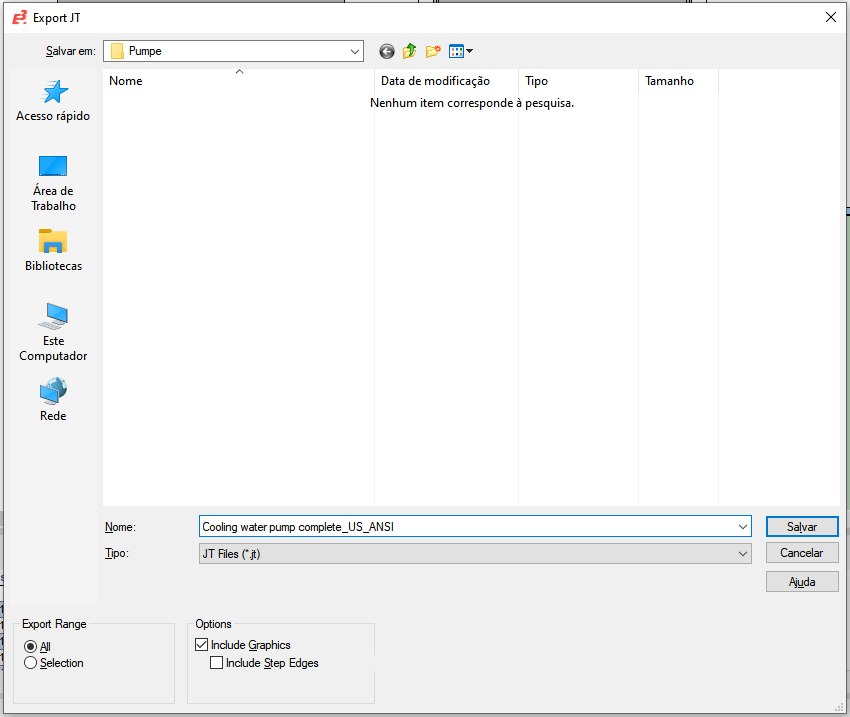

5. As seguintes configurações podem ser feitas na caixa de diálogo:

• Faixa de exportação:

Tudo:tudo do painel é exportado;

Seleção:Apenas os itens selecionados atualmente são exportados.

• Opções:

Incluir gráficos:gráficos 2D (linhas) também são exportados. (Habilitado por padrão);

Incluir arestas STEP:As arestas dos modelos STEP também são exportadas como linhas.

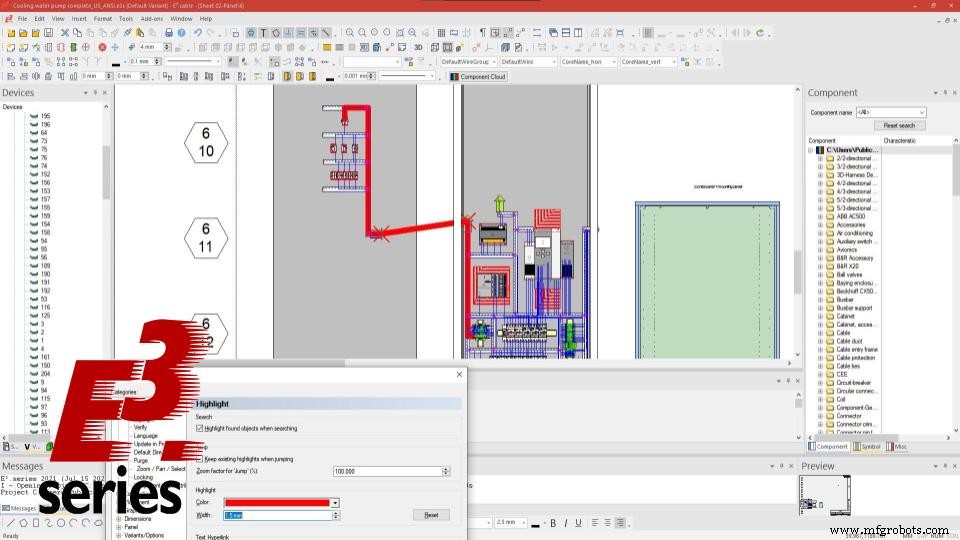

Destacar comando no painel

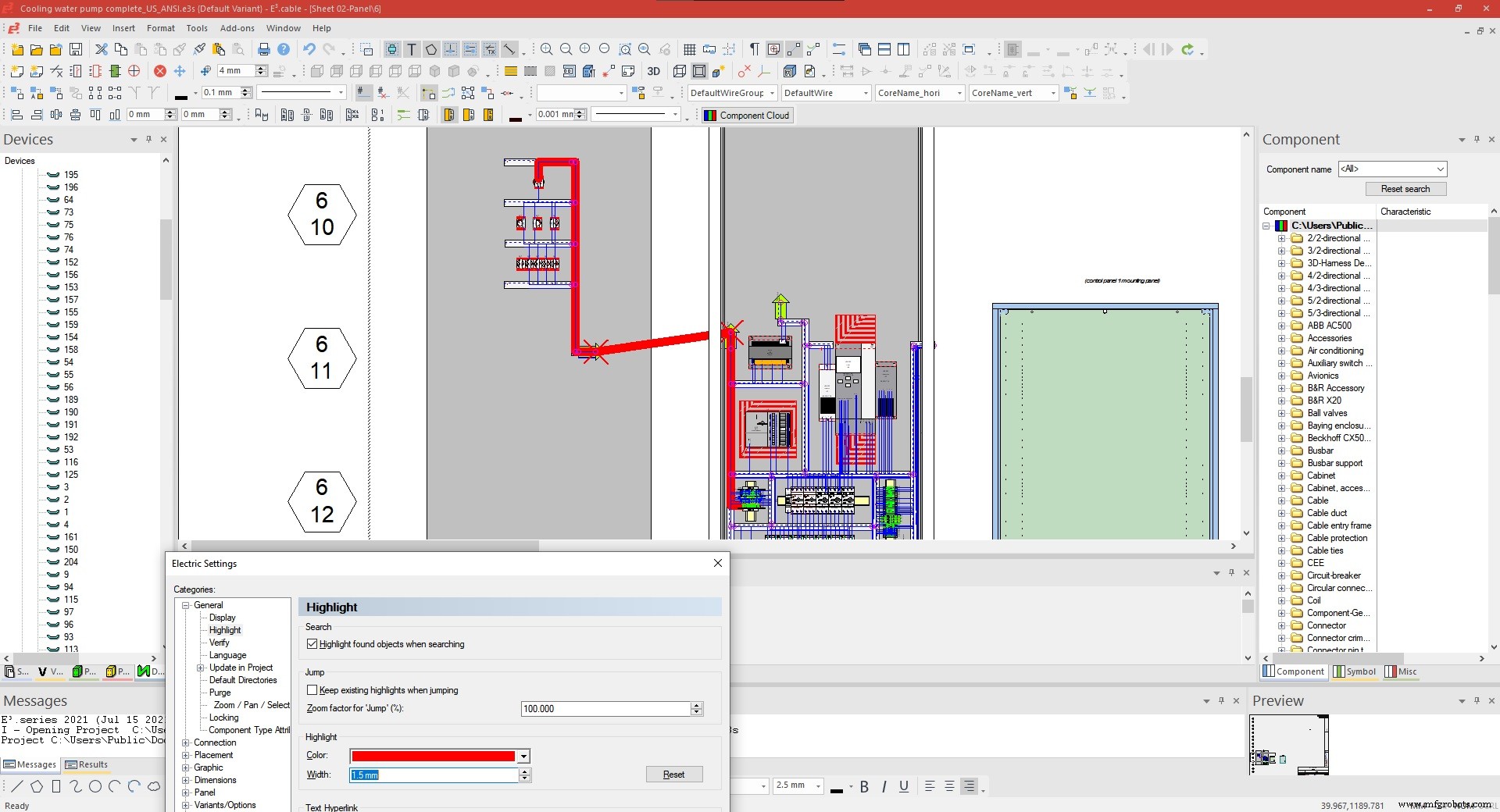

1. Use as configurações globais de 'Destaque' ao pular para o painel 3D

2. Use melhor marcação para elementos selecionados no painel 3D

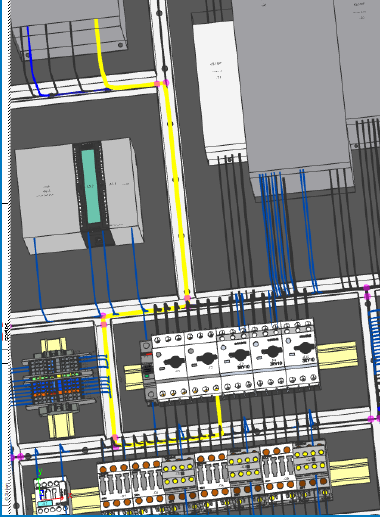

Destacar caminho do painel

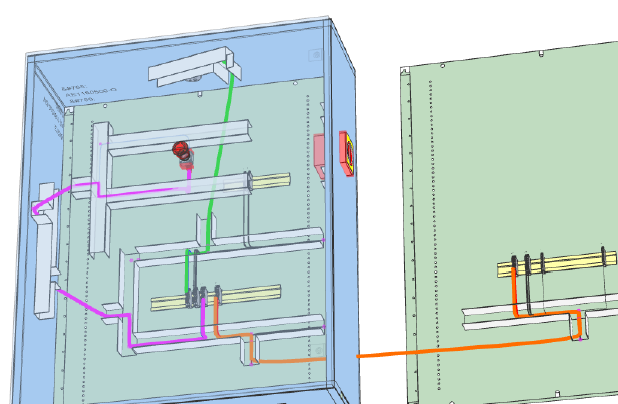

1. Novo comando:Destacar Caminho do Painel / Reiniciar Destacar Caminho do Painel

• Mostra o caminho de um fio roteado no painel com uma cor e largura definidas

• O destaque é mostrado em todas as folhas onde este fio é exibido (vista 2D, 3D)
• Se a planilha não for aberta, ela abrirá automaticamente (exceto planilhas compartilhadas)
• chamadas COM

ret =pin.HighlightPanelPath (color, width, sheetOpenFlag)
ret =pin.ResetHighlightPanelPath

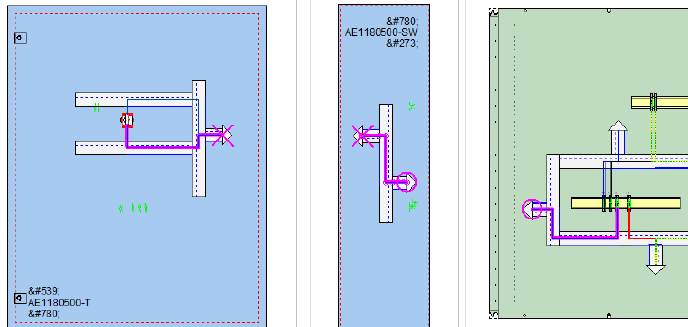

2. Destacar caminho do painel

• Selecione a cor e largura de destaque

3. Destacar caminho do painel

Após o comando, a cor de destaque do fio é mostrada na árvore do dispositivo

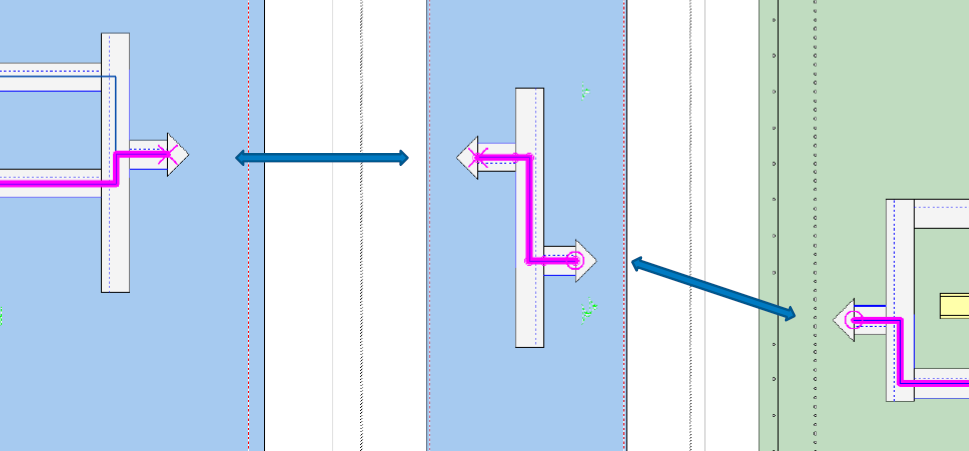

• Se os fios forem encaminhados através do duto de entrada / saída do cabo, a entrada / saída correspondente será mostrada com um sinal diferente (Cruz, círculo, ...).

Posicionamento no painel

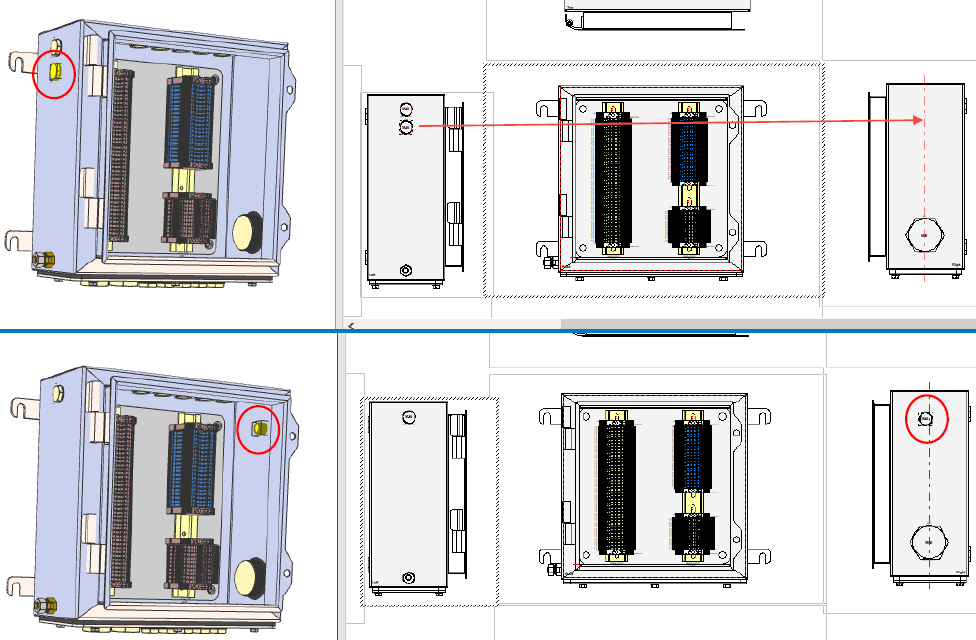

1. Ao mover um dispositivo de uma visão 2D para outra visão 2D pivotada, o dispositivo é girado automaticamente

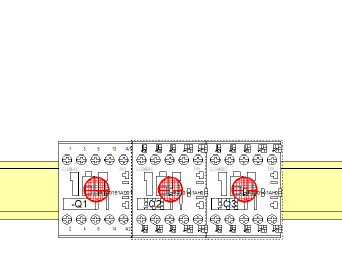

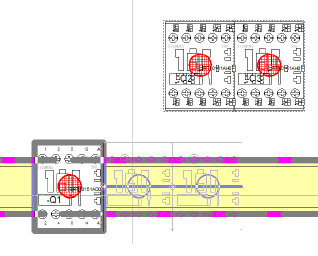

2. Sem colisão ao colocar vários modelos contíguos diretamente em um modelo existente

• Até agora, só é possível para modelos únicos ou se os modelos selecionados não foram colocados contíguos.

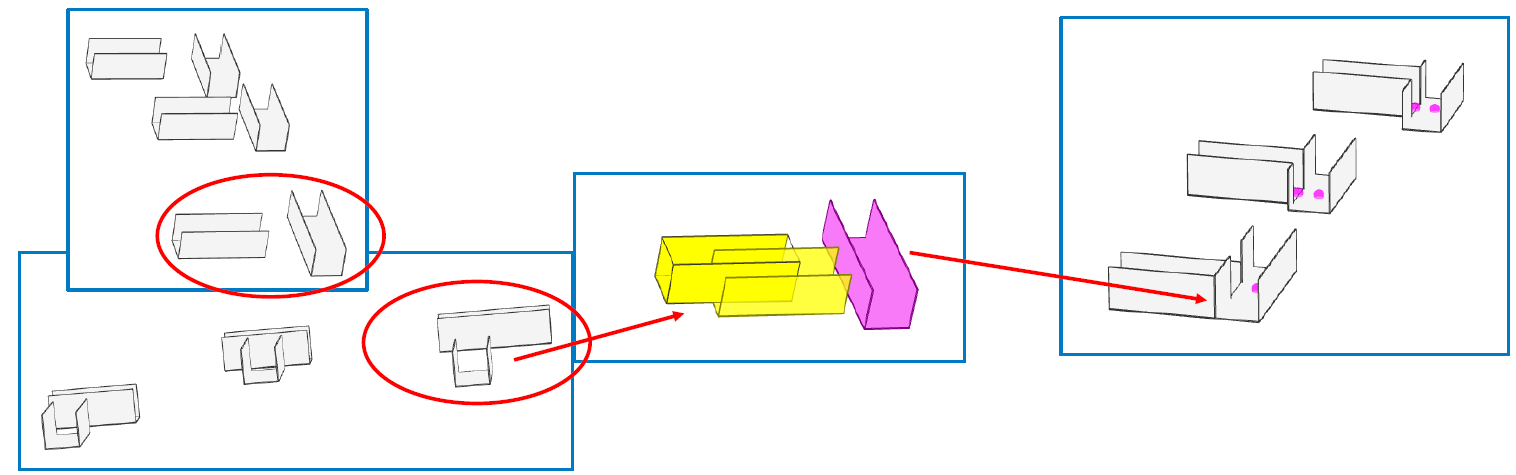

3. O encaixe automático de dutos de cabos é independente da coordenada Z

• Mesmo que a linha de base dos dutos de cabos seja diferente, eles são ajustados automaticamente para que não se sobreponham.

Roteamento do painel

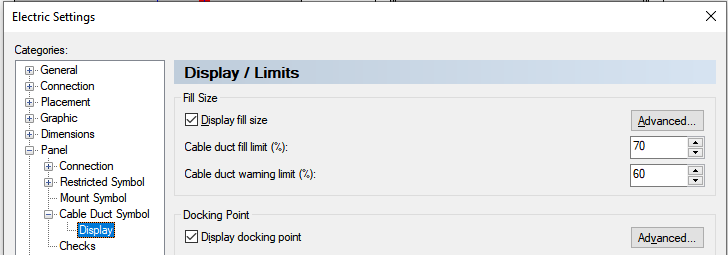

1. Definindo o limite de enchimento para cada canal de cabo separadamente no projeto

2. Configuração padrão para todos os dutos nas configurações do projeto

3. Novas chamadas COM

• Dev.GetCableDuctFillLimit
• Dev.SetCableDuctFillLimit
• Dev.GetCableDuctWarningLimit
• Dev.SetCableDuctWarningLimit

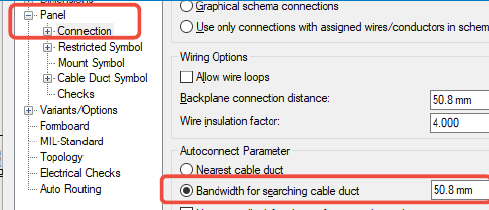

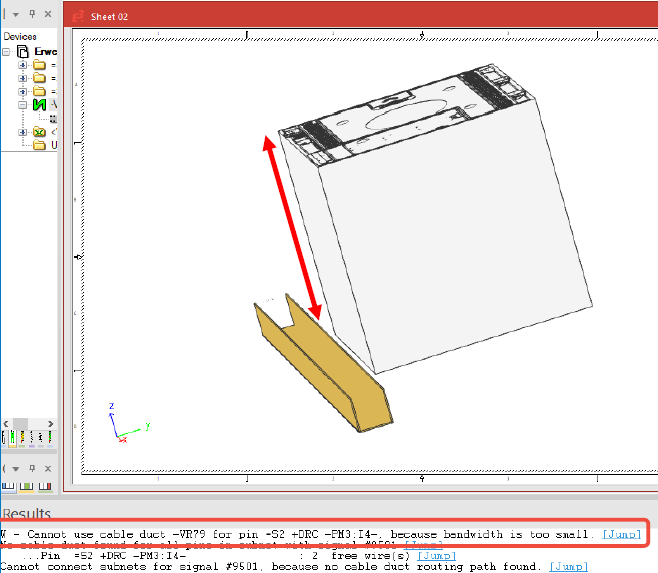

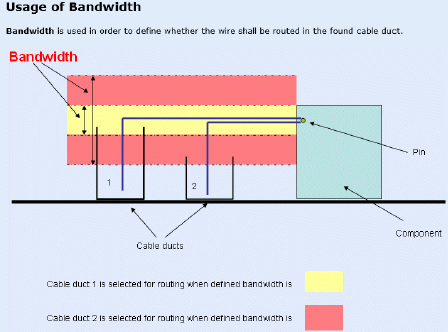

4. Mensagem adicional no roteamento do painel - Se a largura de banda para vedar o duto do cabo for muito pequena, o duto não será encontrado.
