Os 20 principais erros de programação CNC e como evitá-los

No mundo de alto risco da usinagem CNC, até mesmo programadores experientes são vítimas de erros recorrentes. Ao dominar essas 20 armadilhas comuns – que vão desde acidentes de coordenadas e deslizamentos de ferramentas até erros nos parâmetros de corte e erros estruturais – você pode reduzir refugos, evitar acidentes e reduzir o tempo de inatividade da máquina.

Introdução:Aprendendo com os erros dos outros

Todo programador CNC se lembra do dia em que a falta de um ponto decimal fez o fuso girar uma polegada em vez de um milésimo, ou quando o deslocamento de trabalho errado deslocou um recurso inteiro. Esses erros não são sinais de incompetência; são consequências naturais da complexidade inerente à programação CNC. A verdadeira diferença entre novato e especialista reside na detecção e prevenção sistemática de erros, e não num registo isento de erros.

Categoria 1:Erros de coordenadas e posicionamento

Erro nº 1:deslocamento de trabalho incorreto (seleção G54-G59)

Problema: O programa chama G55 enquanto a peça é configurada usando G54, resultando em recursos de usinagem no local errado – às vezes totalmente fora da peça.

Por que isso acontece: O padrão do pós-processador CAM é G54 e o programador se esquece de alterá-lo ou a folha de configuração especifica um deslocamento diferente daquele das chamadas do programa.

Consequência: As peças estão fora de posição; travamentos de equipamentos são comuns.

Prevenção: Use planilhas de configuração claras que documentem cada deslocamento, inclua a chamada de deslocamento no cabeçalho do programa e execute uma lista de verificação para configurações complexas.

Erro nº 2:confusão entre modo absoluto e incremental (G90/G91)

Problema: O programador assume que o modo absoluto (G90) está ativo, mas na verdade o controle está em modo incremental (G91). Um movimento destinado a ir para X1.0 se move 1,0 polegada da posição atual.

Por que isso acontece: Os controles variam em seu estado padrão na inicialização; alguns começam no G90, outros no G91. Sem um modo explícito definido no início do programa, o comportamento é imprevisível.

Consequência: Movimento inesperado da máquina; possíveis falhas.

Prevenção: Sempre inclua 09 na linha de segurança no início de cada programa. Nunca assuma padrões.

Erro nº 3:Localização incorreta do zero da peça

Problema: A peça é programada com zero em um canto, mas o configurador usa o canto oposto.

Por que isso acontece: Falha de comunicação entre programação e setup; documentação de configuração incompleta.

Consequência: Os recursos mudam em relação à geometria da peça e podem ser usinados fora da peça.

Prevenção: Adote localizações zero padrão em peças semelhantes e documente a localização zero em planilhas de configuração e em comentários do programa.

Erro nº 4:omissão de ponto decimal

Problema: O programador escreve 18 pretendendo X1.0, mas o controle interpreta 26 como X0.0001 dependendo de suas configurações.

Por que isso acontece: Velocidade de digitação; hábito de outros ambientes de programação; suposição de que o controle padroniza valores em polegadas.

Consequência: Catastrófico:a máquina se move 0,0001″ quando 1,0″ era pretendido, ou atravessa rapidamente a máquina quando um pequeno movimento era pretendido.

Prevenção: Ative a programação de pontos decimais se o seu controle suportar ou desenvolva a disciplina de sempre incluir pontos decimais:30 não 48 . Algumas lojas exigem pontos decimais como padrão de programação. Crítico: Verifique o comportamento do seu controle; 57 e 69 podem ser tratados de forma diferente.

Categoria 2:Erros de ferramentas e offset

Erro nº 5:incompatibilidade entre número de ferramenta e número de deslocamento

Problema: O programa chama T03 mas utiliza H02 para compensação de comprimento, causando uma incompatibilidade entre ferramenta e corretor.

Por que isso acontece: Erro de configuração do pós-processador CAM ou supervisão manual.

Consequência: Comprimento incorreto da ferramenta ou deslocamento do diâmetro, resultando em dimensões incorretas da peça ou possíveis falhas.

Prevenção: Os pós-processadores CAM devem emparelhar automaticamente chamadas T e H/D. Para programação manual, use uma lista de verificação que verifica se cada chamada de ferramenta corresponde aos seus deslocamentos.

Erro nº 6:G43 ausente (chamada de compensação do comprimento da ferramenta)

Problema: O programa inclui a chamada de deslocamento H mas esquece G43, portanto o deslocamento nunca é ativado.

Por que isso acontece: Omissão do pós-processador CAM ou supervisão manual.

Consequência: A máquina se move para as posições Z programadas sem aplicar compensação de comprimento da ferramenta, correndo o risco de bater na peça ou tocar a máquina no ar.

Prevenção: Siga esta sequência após uma troca de ferramenta:
T02 M06
G00 G90 G54 X0 Y0 S5000 M03
G43 H02 Z1.0 M08
Nunca separe G43 do primeiro movimento de posicionamento.

Erro nº 7:seleção errada de deslocamento de diâmetro (G41/G42)

Problema: O programa utiliza G41 (esquerda) quando G42 (direita) é necessário, ou vice-versa.

Por que isso acontece: Confusão sobre direção de subida versus fresamento convencional e direção de compensação.

Consequência: As paredes são usinadas sobredimensionadas ou subdimensionadas, causando peças fora da tolerância.

Prevenção: Deixe o software CAM gerar a compensação do cortador automaticamente. Se estiver programando manualmente, teste com uma ferramenta pequena e meça antes de executar a peça real.

Erro nº 8:G41/G42 aplicado em um bloco de arco

Problema: Aplicando compensação de cortador em um bloco contendo G02 ou G03 (movimento de arco).

Por que isso acontece: Falta de compreensão de que a compensação deve ser aplicada de forma linear.

Consequência: Alarme de controle; compensação não aplicada corretamente.

Prevenção: Aplicar G41/G42 sempre em movimento linear (G00 ou G01) com a ferramenta afastada da peça.

Categoria 3:Erros de parâmetros de corte

Erro nº 9:taxa de alimentação ausente (código F)

Problema: O programador esquece de especificar uma taxa de avanço antes de um movimento de corte.

Por que isso acontece: Omissão do pós-processador CAM ou supervisão manual.

Consequência: O controle utiliza a taxa de avanço especificada anteriormente, que pode ser inadequada. Se nenhuma taxa de alimentação tiver sido especificada, alguns controles soam em alarme; outros podem assumir como padrão um valor muito alto ou baixo.

Prevenção: Sempre especifique 71 no primeiro bloco G01/G02/G03 após uma troca de ferramenta. Use pós-processadores CAM que forçam a saída da taxa de avanço.

Erro nº 10:Taxa de avanço excessiva para ferramenta/material

Problema: As taxas de avanço calculadas com base na carga de cavacos são aplicadas sem levar em conta a rigidez da máquina, o prolongamento da ferramenta ou a geometria da peça.

Por que isso acontece: Confiança em bibliotecas de feeds CAM padrão sem verificação; suposição de que os valores calculados funcionarão na prática.

Consequência: Quebra de ferramenta; mau acabamento superficial; sobrecarga da máquina; deflexão parcial.

Prevenção: Comece com taxas de avanço conservadoras (50-70% do valor calculado) e aumente gradativamente após verificar o desempenho.

Erro nº 11:taxa de avanço de mergulho não especificada

Problema: O programa contém um movimento de mergulho (corte no eixo Z), mas nenhuma taxa de avanço de mergulho separada é especificada.

Por que isso acontece: O pós-processador CAM pode usar o mesmo avanço para mergulho e corte XY, a menos que seja especificamente configurado.

Consequência: A ferramenta mergulha na taxa de avanço XY, normalmente muito mais alta do que a apropriada para o mergulho, causando sobrecarga ou quebra da ferramenta.

Prevenção: Sempre especifique taxas de avanço de mergulho separadamente. No CAM, verifique se as saídas do pós-processador G01 Z se movem com valores F apropriados.

Categoria 4:Estrutura do programa e erros lógicos

Erro nº 12:G40 ausente (cancelamento de compensação do cortador)

Problema: O programa ativa a compensação da cortadora (G41/G42) mas nunca a cancela com G40.

Por que isso acontece: Supervisão do programador; Omissão do pós-processador CAM.

Consequência: Os movimentos subsequentes podem ser compensados inesperadamente; a ferramenta pode travar ao retrair.

Prevenção: Emparelhe cada G41/G42 com um G40 antes de trocar de ferramenta ou finalizar o programa. A maioria dos pós-processadores CAM lidam com isso automaticamente – verifique se o seu faz isso.

Erro nº 13:G80 ausente (cancelamento de ciclo fixo)

Problema: O programa utiliza um ciclo fixo (G81‑G89) mas nunca o cancela com G80.

Por que isso acontece: Supervisão; suposição de que G00 ou G01 cancela o ciclo.

Consequência: Os movimentos G00/G01 subsequentes podem ser interpretados como parte do ciclo fixo, causando movimentos inesperados.

Prevenção: Inclua G80 antes de qualquer movimento de posicionamento após um ciclo fixo.

Erro nº 14:Erros de chamada de subprograma (M98/M99)

Problema: O programa principal chama um subprograma (M98 P1000), mas o subprograma está numerado incorretamente (O2000), ou o subprograma usa M99 para retornar, mas o local de retorno está incorreto.

Por que isso acontece: Incompatibilidade de numeração; faltando M99.

Consequência: Paradas do programa; a máquina pode continuar em blocos inesperados.

Prevenção: Use convenções de numeração consistentes e documente os números dos subprogramas nos cabeçalhos dos programas.

Categoria 5:Erros específicos de pós-processador e CAM

Erro nº 15:Seleção incorreta do plano do arco (G17/G18/G19)

Problema: O programa contém um movimento de arco (G02/G03), mas o plano ativo (G17 XY, G18 XZ, G19 YZ) não corresponde à orientação do arco.

Por que isso acontece: Erro de configuração do pós-processador CAM ou supervisão manual.

Consequência: Controlar alarmes no bloco de arco; o programa pára.

Prevenção: Verifique se o pós-processador gera a seleção correta do plano para cada operação.

Erro nº 16:raio do arco fora do alcance

Problema: O ponto inicial, ponto final e raio (R) ou centro (I,J,K) programados não formam um arco geometricamente possível.

Por que isso acontece: Erro de cálculo; arredondamento na saída CAM; incompatibilidade de tolerância entre CAM e controle.

Consequência: Alarmes de controle; o programa pára.

Prevenção: Use o formato I,J,K (coordenadas centrais) em vez do formato R quando possível, pois fornece uma definição de arco mais precisa. Defina a tolerância de saída CAM para corresponder às expectativas de controle.

Erro nº 17:deslocamentos H e D ausentes no código gerado por CAM

Problema: O pós-processador CAM gera G41/G42, mas sem deslocamento D, ou G43, mas sem deslocamento H.

Por que isso acontece: Erro de configuração pós-processador.

Consequência: Nenhuma compensação aplicada; dimensões da peça erradas.

Prevenção: Verifique as chamadas H e D das saídas do pós-processador. Teste com um programa de amostra antes da produção.

Categoria 6:Erros de configuração e documentação

Erro nº 18:usar deslocamentos de ferramenta errados

Problema: A ferramenta na máquina é ajustada usando o corretor de ferramenta #2, mas o programa chama H03.

Por que isso acontece: Documentação de configuração incompleta; falha de comunicação entre configuração e programação.

Consequência: Comprimento incorreto da ferramenta; possível acidente.

Prevenção: Padronize os números de correção da ferramenta por tipo de ferramenta, documente claramente as atribuições de correção e use predefinidores de ferramenta com transferência de dados para carregar as compensações diretamente no controle.

Erro nº 19:Código G desatualizado no controlador

Problema: O operador carrega uma versão mais antiga de um programa enquanto existe uma versão mais recente no servidor.

Por que isso acontece: Má gestão de arquivos; múltiplas cópias de programas em locais diferentes.

Consequência: Peças usinadas com percursos desatualizados; sucata.

Prevenção: Implemente uma única fonte de verdade para arquivos de programa. Use sistemas DNC que forçam o carregamento do servidor em vez de cópias locais.

Erro nº 20:Faltam comentários no programa

Problema: O programa não possui comentários explicando atribuições de ferramentas, deslocamentos de trabalho ou considerações especiais.

Por que isso acontece: Pressão de tempo; suposição de que o programa é autoexplicativo.

Consequência: Erros de configuração quando um operador diferente executa o programa; dificuldade em solucionar problemas posteriormente.

Prevenção: Incluir comentários de cabeçalho para cada programa:

• Número da peça e revisão
• Data do programa e autor
• Máquina necessária
• Deslocamentos de trabalho usados
• Lista de ferramentas com números de bolsão e números de deslocamento
• Instruções especiais de configuração

Construindo seu sistema de prevenção de erros

A lista de verificação pré-execução

Antes de executar qualquer programa – novo ou revisado – verifique:

• Modo G90/G91 configurado corretamente
• O deslocamento de ponto zero (G54‑G59) corresponde à configuração
• Os números das ferramentas correspondem aos números de correção (T02 corresponde a H02, D02)
• G43 (compensação de comprimento) ativo antes do primeiro corte Z
• Taxas de alimentação especificadas e apropriadas
• Pontos decimais presentes em todas as coordenadas e valores F
• G40, G80 cancelam quando necessário
• O programa termina corretamente (M30 ou M02)

O requisito de simulação

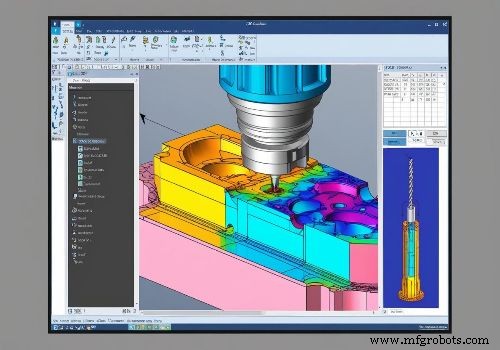

Nunca execute um programa novo ou modificado na máquina sem antes simulá-lo. Use simulação CAM, backplotting de código G ou o modo gráfico da máquina. A simulação detecta erros antes que eles causem danos.

Protocolo de simulação

Para programas críticos ou de alto risco:

1. Executar sem ferramenta ou peça de trabalho (ou com a ferramenta retraída)
2. Executar em modo de bloco único para o primeiro ciclo
3. Executar com substituição de feed em 10% para o primeiro envolvimento material

A prática de revisão por pares

Para peças complexas ou caras, peça a outro programador que revise o código antes da usinagem. Um segundo par de olhos detecta erros que o programador original não percebeu.

Conclusão:Prevenção de Erros como Disciplina

Esses 20 erros de programação CNC não são aleatórios; eles se agrupam em categorias previsíveis, cada uma com uma causa raiz clara. A compreensão desses padrões transforma a prevenção de erros de suposições em uma disciplina sistemática. Os programadores mais eficazes não cometem simplesmente menos erros – eles os detectam precocemente e os eliminam antes que a máquina seja iniciada.

Cada erro documentado e analisado é uma oportunidade para fortalecer o sistema de prevenção. Com o tempo, a frequência dos erros diminui porque o processo se torna inerentemente resistente a erros – e não porque os programadores se tornam sobre-humanos.

Precisa de ajuda para depurar um programa problemático? Entre em contato com nossa equipe de engenharia de aplicações para obter assistência especializada com desafios de programação CNC.
