Selecionando o fuso ideal:um guia abrangente para excelência em ferramentas

A usinagem bem-sucedida começa com uma estratégia meticulosamente planejada. Os programadores avaliam a peça de trabalho, os acessórios e as ferramentas de corte para criar percursos de ferramenta precisos que atendam às metas de qualidade e produtividade.

A escolha de um fuso que ofereça ampla capacidade de ferramenta e ampla faixa de diâmetros de haste simplifica drasticamente a otimização do fluxo de trabalho, reduzindo os tempos de ciclo e melhorando a qualidade da peça. É por isso que as decisões sobre fusos e ferramentas devem ser baseadas em uma avaliação completa da configuração da máquina, considerando tanto as cargas de trabalho atuais quanto a expansão futura.

Um fator chave é a capacidade do magazine de ferramentas. Embora os sistemas DATRON permitam expansão posterior, adicionar capacidade após a instalação é caro em comparação com a configuração correta de fábrica. Avalie o tamanho da pinça do fuso e a disponibilidade de adaptadores ou pinças alternativas para diâmetros variados de haste. O tamanho da haste refere-se ao diâmetro da peça bruta da ferramenta que está fixada na pinça.

Este artigo explica como a seleção do fuso influencia as pinças, os adaptadores e as opções de ferramentas, fornecendo-lhe o conhecimento necessário para configurar a sua máquina para um desempenho duradouro. Um representante DATRON está disponível para orientá-lo sobre o melhor sistema de ferramentas para sua aplicação específica.

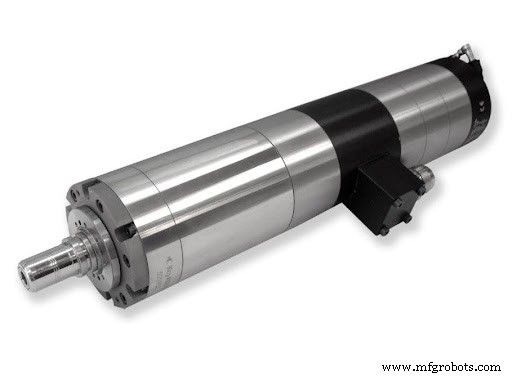

Visão geral das opções do fuso DATRON

A DATRON oferece dois sistemas de fixação primários:

• Fixação direta da haste
• Suporte de ferramentas de precisão HSK (Hohl‑Schaft‑Kegel)

Os fusos de haste direta estão disponíveis em modelos de 600 W, 1,8 kW e 2 kW. Os sistemas HSK são oferecidos em fusos de 3kW, 4kW e 8kW. Nota:A série DATRON neo está disponível exclusivamente com fixação direta da haste.

Eixos de fixação de haste direta

Os tamanhos típicos de pinças de fuso incluem:

• 3mm
• 1/8″
• 6mm
• 1/4″
• 8mm

A pinça é fixada dentro do fuso e geralmente permanece inalterada durante a usinagem, semelhante à seleção do tamanho do mandril de perfuração. Escolha desde o início a pinça que melhor atenda às suas necessidades de ferramentas.

Se a sua aplicação utiliza exclusivamente ferramentas pequenas (hastes de 3 mm ou 1/8 ″), como perfuração de PCB, qualquer um desses tamanhos de pinça será suficiente. A DATRON oferece um sistema de anéis que é encaixado por pressão na ferramenta – ou pré-instalado – para fornecer uma referência de parada precisa, eliminando a necessidade de medir novamente o comprimento da ferramenta após cada troca.

Para ferramentas maiores com diâmetro de haste de até 6 mm, recomenda-se uma pinça de fuso de 6 mm. Este tamanho está alinhado com a linha de ferramentas padrão da DATRON (observe que a DATRON não fornece ferramentas com haste de 1/4 ″).

Sistemas Adaptadores para Pinças de 6mm

Os adaptadores aumentam a versatilidade de uma pinça de fuso de 6 mm, oferecendo uma alternativa econômica à atualização para um sistema HSK. Com adaptadores, você pode usar:

• Ferramentas de 3mm
• Ferramentas de 1/8″
• Ferramentas de haste direta de 6 mm

O adaptador é de aço de mola e se expande com uma ferramenta de inserção de adaptador que se encaixa na luva, permitindo que a haste da ferramenta deslize para dentro. Depois de liberada, a luva se fixa firmemente ao redor da haste.

Para ferramentas com haste de 6 mm, a DATRON fornece anéis de latão que são encaixados por pressão diretamente na ferramenta, estabelecendo uma referência de comprimento consistente. Esses anéis descartáveis ​​são descartados quando a ferramenta chega ao fim da vida útil.

A DATRON também oferece diâmetros de corte maiores – como ferramentas de 12 mm com hastes de 6 mm – para operações de revestimento. Essas ferramentas são otimizadas para remoção de material leve e suportam trocas automáticas de ferramentas.

No geral, o sistema de haste direta oferece excelente valor e flexibilidade em uma ampla gama de tarefas de usinagem.

Configurações de pinça de 8mm

Os fusos com pinça de 8 mm expandem ainda mais as opções de ferramentas. O princípio de funcionamento espelha o sistema de 6mm, com as seguintes distinções:

• Adaptadores são usados para ferramentas de 6 mm em vez de anéis
• As ferramentas com haste de 8 mm são montadas diretamente usando anéis de 8 mm

Ferramentas maiores de 8 mm são ideais para operações de usinagem mais pesadas, oferecendo um meio-termo robusto antes de passar para o sistema HSK mais caro. Se a sua aplicação exigir hastes maiores que 8mm, a HSK se torna a única opção viável dentro da linha DATRON.

Quando escolher um sistema de fuso HSK

Os fusos HSK são excelentes quando são necessárias ferramentas de alta precisão, microdimensionadas ou remoção significativa de material. Os porta-ferramentas HSK são altamente balanceados, exibem batimentos cardíacos extremamente baixos e apresentam desempenho consistente em microfresas de topo, brocas e ferramentas de corte maiores. Para operações limitadas a ferramentas pequenas, a haste direta continua sendo uma opção econômica. No entanto, se você precisar de uma ampla variedade de tamanhos de ferramentas, especialmente aquelas que excedem 6 mm, a HSK oferece vantagens claras.

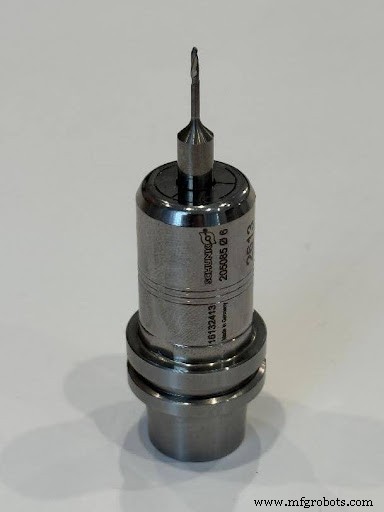

Explicação dos sistemas de fixação de ferramentas HSK

A DATRON utiliza pinças HSK‑E25 em seus fusos de 3kW e 4kW. Essas pinças acomodam uma ampla variedade de tamanhos de haste, incluindo:

• 3mm, 4mm, 5mm, 6mm, 8mm, 10mm
• 1/8″, 3/16″, 1/4″, 3/8″

As pinças estão disponíveis em variantes padrão e de alcance estendido, ideais para bolsões apertados ou recursos de paredes profundas. As ferramentas são inseridas e removidas com o sistema de fixação Tribos®.

A pinça HSK é fixada dentro do fuso por meio de uma pinça interna que trava no cone oco na parte traseira da pinça. À medida que a velocidade do fuso aumenta, a força de aperto aumenta, garantindo uma interface rígida e de contato duplo entre o cone do fuso e a face.

Vantagens do design HSK

• Precisão aprimorada do eixo Z por meio do contato facial
• Maior rigidez e resistência ao arrancamento sob cargas pesadas
• Maior força de retenção em velocidades elevadas do fuso

Por segurança, os fusos DATRON incluem um mecanismo de proteção que impede o funcionamento sem pinça instalada, salvaguardando a pinça interna.

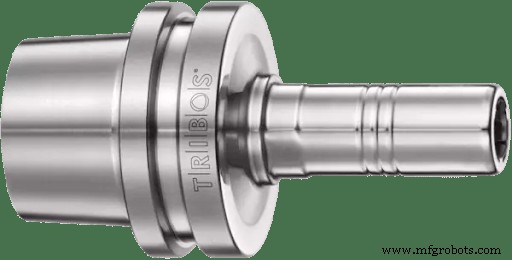

Tecnologia de fixação Tribos®

As pinças HSK apresentam um furo em formato poligonal. Quando colocada na bomba manual Tribos, a pressão externa deforma temporariamente o furo em um formato circular, permitindo que a ferramenta seja inserida. Assim que a pressão é liberada, a pinça retorna ao seu formato poligonal, aplicando uma pressão uniforme de três pontos ao redor da haste.

Esse design oferece resistência, equilíbrio e rigidez excepcionais, com desvio tão baixo quanto ±3µm – ideal para precisão, dimensionamento flexível de ferramentas e altas taxas de remoção de material.

Opções HSK de alta potência

Para aplicações exigentes, a DATRON oferece um fuso de 8kW na plataforma MxCube. Este fuso utiliza pinças HSK‑32, acomodando hastes de ferramentas de até 16 mm (5/8″) de diâmetro.

Configure para desempenho. Planeje o crescimento.

Ao configurar sua máquina, considere não apenas as peças atuais, mas também como as necessidades de produção podem evoluir. A potência do fuso, a gama de ferramentas e a capacidade do magazine de ferramentas influenciam a flexibilidade a longo prazo e o retorno do investimento.

Se os requisitos futuros forem incertos, a decisão muitas vezes depende de se o custo adicional de um fuso de maior capacidade hoje é justificado. Investir em um sistema de usinagem de alta velocidade DATRON proporciona forte desempenho, rápido ROI e resiliência para permanecer competitivo por anos.

Pronto para configurar o fuso certo para sua aplicação?

Consulte um especialista em usinagem DATRON para avaliar seus requisitos de ferramentas, tipos de materiais e metas de produção de longo prazo. Ajudaremos você a selecionar o sistema de fuso que maximiza o desempenho e o ROI desde o primeiro dia.

Entre em contato com a DATRON hoje mesmo para começar a construir a configuração de sua máquina ideal.
