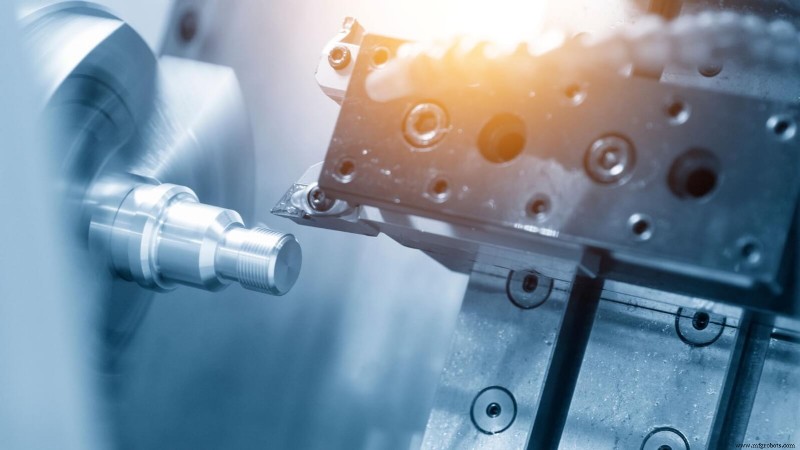

Rapid Tooling 101:Processo, benefícios e aplicações para fabricação moderna

As ferramentas rápidas são uma técnica de fabricação avançada que combina prototipagem rápida com ferramentas convencionais para criar moldes e matrizes de forma rápida e econômica. Ao reduzir os prazos de entrega de 4 a 8 semanas para apenas 24 horas, permite execuções de produção que variam de uma única peça a 10.000 unidades, ao mesmo tempo que proporciona economias significativas em tempo e custo.

Por que o ferramental rápido é importante

As ferramentas rápidas preenchem a lacuna entre o conceito e a produção em massa, permitindo aos fabricantes:

• Reduza os prazos de entrega em 75% ou mais.
• Reduza os custos iniciais em 40% a 50% em comparação com ferramentas tradicionais.
• Teste materiais de qualidade de produção antecipadamente, melhorando a qualidade do produto.
• Introduza geometrias complexas, como canais de resfriamento conformados, que seriam caras ou impossíveis com métodos convencionais.
• Mantenha a flexibilidade do projeto para peças personalizadas ou de curta tiragem.

O que são ferramentas rápidas?

Também conhecidas como “ferramentas suaves” ou “ferramentas de protótipo”, as ferramentas rápidas usam manufatura aditiva e usinagem CNC para produzir moldes, padrões e matrizes por uma fração do tempo e do custo dos métodos tradicionais. Os materiais comuns incluem alumínio, aço macio, polímeros de alta temperatura e resinas resistentes ao calor que podem suportar temperaturas de moldagem por injeção de até ~240 °C.

Principais distinções das ferramentas convencionais

Fator	Ferramentas Convencionais	Ferramentas Rápidas
Tempo de entrega	Até 8 semanas	Dias a algumas semanas
Custo	Alto custo inicial	Despesas iniciais mais baixas
Volume	mais de 5.000 peças	1–10.000 peças
Dureza do material	Aço	Alumínio, aços macios
Vida útil do molde	Centenas de milhares de ciclos	Alguns milhares de ciclos
Complexidade	Limitado por custo e tempo	Maior flexibilidade

Fluxo de trabalho rápido de ferramentas

O processo pode ser realizado internamente ou terceirizado e normalmente segue estas cinco etapas:

1. Design – Modelagem CAD detalhada que inclui design de canal de disparo, ejeção e resfriamento.
2. Seleção de materiais – Escolha de resinas, alumínio ou aço com base no volume, durabilidade e requisitos térmicos.
3. Fabricação – Impressão 3D direta, usinagem CNC ou criação indireta de padrão mestre.
4. Pós-processamento – Acabamento, adição de canais de resfriamento e tratamentos de superfície.
5. Teste e validação – Execuções de baixo volume para verificar a precisão dimensional e a qualidade da peça.

Ferramentas diretas versus indiretas

• Direto – Constrói o molde diretamente do CAD, eliminando a etapa do padrão mestre e reduzindo o tempo de entrega para 24 a 72 horas.
• Indireto – Cria primeiro um padrão mestre; o padrão é então usado para produzir um ou mais moldes. Este método é ideal para geometrias complexas e testes de materiais.

Tecnologias de ferramentas rápidas

Ferramentas Rápidas Diretas

• Impressão 3D (SLA, SLS, DMLS) – Produz pastilhas de alta temperatura que podem suportar pressões de injeção de até 0,45 MPa.
• Usinagem CNC – Fabrica rapidamente pastilhas de alumínio ou aço macio com excelente dissipação de calor.
• Deposição direta de metal (DMD) – Adiciona camadas de metal a uma base, permitindo rápida iteração e reparo de ferramentas.
• Jateamento de encadernação – Cria moldes de areia ou metal que podem ser infiltrados para aumentar a resistência.
• Eletroformação – Deposita finas cascas de metal sobre um padrão mestre, proporcionando alto acabamento superficial e precisão dimensional.

Ferramentas rápidas indiretas

• Fundição em molde de silicone – Baixo custo, ideal para 10 a 100 peças; adequado para cera perdida e outros métodos de fundição.
• Fundição a Vácuo – Produz peças plásticas sem bolhas com excelentes detalhes de superfície.
• Fundição em areia – Usa padrões impressos em 3D para criar moldes de areia econômicos para peças metálicas de pequeno a médio porte.
• Fundição de investimento – Oferece peças metálicas de alta precisão e excelente acabamento; Padrões de cera impressos em 3D aceleram o processo.
• Fundição em molde de injeção com padrões impressos em 3D – Simplifica a moldagem por injeção de curto prazo e pode até produzir moldes metálicos finais.

Escolhendo a abordagem correta de ferramentas rápidas

• Orçamento e cronograma – Os métodos diretos (SLA, CNC) proporcionam custos iniciais mais baixos e prazos de entrega mais rápidos.
• Tamanho e complexidade da peça – Geometrias complexas beneficiam de técnicas aditivas; peças maiores podem exigir usinagem CNC.
• Volume e durabilidade – Insertos de polímero adequados para <1.000 peças; moldes de alumínio ou aço suportam até 10.000 peças.
• Direto x Indireto – Direto economiza tempo; indireto oferece um padrão mestre reutilizável e é ideal para testar vários materiais.

Técnicas Avançadas e Abordagens Híbridas

A fabricação híbrida – combinando usinagem CNC para geometria externa com impressão 3D para recursos internos – oferece o melhor dos dois mundos. O resfriamento conformado, onde os canais seguem o contorno do molde, pode reduzir o tempo de resfriamento em até 66%.

Visão geral do equipamento

As configurações típicas de ferramentas rápidas incluem:

• Impressoras 3D (SLA, SLS, DMLS)
• Fresadoras CNC (5 eixos para tolerâncias restritas)
• Tornos para recursos cilíndricos
• Prensas de moldagem por injeção (desktop até nível industrial)
• Câmaras de fundição a vácuo
• Sistemas de Binder Jetting com fornos pós-infiltração
• Estações de eletroformação

Ferramentas Rápidas vs. Prototipagem Rápida

Fator	Ferramentas Rápidas	Prototipagem Rápida
Objetivo principal	Ferramentas de baixo a médio volume	Validação e testes de design
Materiais	Alumínio, aço macio, plásticos de produção	Fotopolímeros, resinas, termoplásticos
Volume	Até 10.000 peças	Normalmente <100 peças
Tempo de entrega	1–3 semanas	1–7 dias
Custo	Maior adiantamento, menor por peça	Menor adiantamento, maior por peça
Durabilidade	Ferramentas pesadas para múltiplas execuções	Durabilidade limitada, apenas para uso conceitual

Benefícios do ferramental rápido

• Ciclos de produto acelerados:entrega do molde em 24 a 48 horas.
• Economia de custos:investimento inicial de 40% a 50% menor.
• Liberdade de design:geometrias complexas e canais de resfriamento são facilmente alcançáveis.
• Eficiência de recursos:Menos desperdício de material em comparação com métodos subtrativos.
• Adequação para curto prazo:ideal para protótipos, testes de mercado e pequenas tiragens de produção.
• Otimização do processo:permite o ajuste fino dos parâmetros de injeção antes da produção em grande escala.

Considerações sobre custos

• Materiais:ferramentas macias (silicone, polímero) US$ 1.000 a US$ 5.000; ferramentas pesadas (alumínio) $5.000–$20.000; moldes de aço convencionais>US$ 20.000.
• Complexidade:projetos complexos aumentam o tempo de usinagem e pós-processamento.
• Volume:execuções de baixo volume favorecem ferramentas rápidas; execuções de alto volume podem justificar ferramentas convencionais.
• Mão de obra e pós-processamento:a usinagem e o acabamento CNC aumentam os custos, mas reduzem o tempo geral do ciclo.

Primeiros passos

1. Desenvolva um modelo CAD preciso.
2. Selecione o método de ferramenta apropriado (direto ou indireto).

Projeto para ferramentas rápidas

• Incorpore ângulos de inclinação (1–3°) para facilitar a desmoldagem.
• Mantenha a espessura uniforme da parede para evitar marcas de afundamento.
• Otimize o posicionamento da porta para um fluxo uniforme de material.
• Projete canais de resfriamento eficazes, especialmente os conformados.
• Simplifique a geometria para reduzir o tempo e o custo de usinagem.
• Use a análise DfM antecipadamente para confirmar a capacidade de fabricação.

Aplicativos

O ferramental rápido é amplamente utilizado em:

• Médico – próteses personalizadas, alinhadores dentários, guias cirúrgicas.
• Automotivo – protótipos funcionais, peças de reposição, produção em pequenas tiragens.
• Aeroespacial – peças estruturais leves, acessórios personalizados.
• Bens de consumo – protótipos de embalagens, produtos personalizados.
• Eletrônicos – gabinetes, invólucros de proteção.
• Dental – moldes personalizados e ferramentas de alinhamento.

Impacto Ambiental

As ferramentas rápidas reduzem o desperdício de materiais, apoiam a produção sob demanda e geralmente utilizam materiais recicláveis, como alumínio e determinados pós de polímeros. No entanto, algumas resinas são menos recicláveis, pelo que a seleção do material pode influenciar a sustentabilidade.

Problemas comuns e prevenção

• Deformação – Use materiais resistentes ao calor e projete um resfriamento adequado.
• Piscando – Garanta força de fixação e alinhamento adequados.
• Marcas de afundamento – Equilibre a velocidade de injeção e a espessura da parede.
• Desgaste prematuro – Escolha materiais mais duros ou reforce áreas críticas.
• Acabamento de superfície – Aplique polimento ou acabamento CNC conforme necessário.

Conclusão

As ferramentas rápidas permitem que os fabricantes lancem produtos no mercado mais rapidamente, com custos mais baixos e maior flexibilidade de design. Esteja você prototipando, testando novos materiais ou produzindo pequenos lotes, as ferramentas rápidas oferecem desempenho confiável sem os longos prazos de entrega dos métodos tradicionais.

Perguntas frequentes

1. Com que rapidez as peças podem ser produzidas?

Moldes simples podem ficar prontos em 24 horas; projetos mais complexos podem levar alguns dias. Esta é uma melhoria significativa em relação às semanas necessárias para ferramentas convencionais.

2. Quantas peças um molde pode suportar antes do desgaste?

As ferramentas flexíveis normalmente suportam centenas de disparos, enquanto os moldes de alumínio podem lidar com milhares. O aço para ferramentas pode sustentar dezenas de milhares de ciclos.
