Guia especializado para dimensionar corretamente flanges hidráulicos

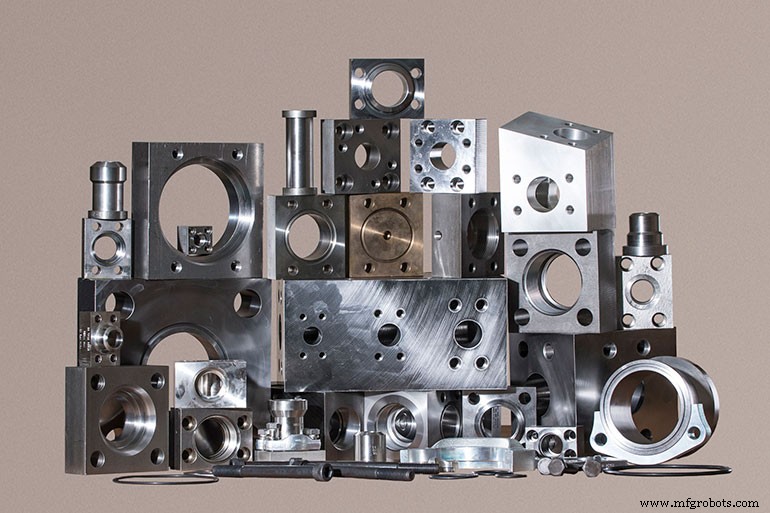

Os flanges hidráulicos podem parecer simples, mas são junções críticas que contêm pressão e podem determinar ou prejudicar a confiabilidade do sistema. O dimensionamento adequado afeta o desempenho, a manutenção, a segurança e o custo a longo prazo.

Entenda a aplicação primeiro

Basicamente, um flange conecta os componentes hidráulicos à tubulação ou mangueira. No entanto, especificar o tamanho certo requer muito mais do que um tamanho nominal. De acordo com Robert Mackey, gerente geral da Main Manufacturing Products Inc. e autoridade SAE J518, os engenheiros precisam de nove pontos de dados principais:

• Tamanho do bloco
• Tamanho e tipo do parafuso
• Material
• Tipo de conexão
• Tamanho da conexão
• Classificação de pressão
• Geometria
• Tipo de flange
• Características especiais e origem

Os flanges SAE J518 dominam o mundo todo, alinhando-se com a ISO 6162. No entanto, muitos sistemas também usam designs DIN, JIS, CETOP ou proprietários, dependendo do fabricante e da região.

Não confie apenas no tamanho nominal

O tamanho nominal (por exemplo, “1 pol.” ou DN25) é uma convenção de nomenclatura, não uma dimensão exata. Os engenheiros devem verificar as medições reais para evitar incompatibilidades, especialmente ao adquirir um flange existente.

Medição de precisão é essencial

A similaridade visual entre os padrões pode ocultar diferenças críticas nos padrões ou dimensões dos parafusos. Mackey recomenda medir o espaçamento dos furos dos parafusos com precisão de 0,005 pol. (0,1 mm) usando calibradores digitais:zere o diâmetro do furo dos parafusos e depois meça de fora para fora. As tolerâncias podem variar em 0,010 pol. ou mais, portanto, mesmo um flange visualmente aceitável pode não vedar ou alinhar sob pressão.

As classificações de pressão dependem de vários fatores

O tamanho por si só não determina a capacidade de pressão. O tamanho do parafuso, a ranhura do O-ring, a resistência do parafuso, a geometria do flange, o material e o design da porta desempenham um papel importante. Nos sistemas SAE, a porta frequentemente limita a pressão máxima. Modificar a geometria – como remover um parafuso – pode reduzir a resistência efetiva em 40–50%, apesar de uma redução de apenas 25% na contagem de parafusos.

Selecione o tipo de conexão apropriado

Os flanges podem ser soldados (soquete, topo ou ranhuras especiais), rosqueados (SAE reto, BSPP, BSPT, NPTF) ou com anel de vedação. A indústria de energia fluida prefere cada vez mais os anéis de vedação de rosca reta SAE por sua superior resistência a vazamentos. As opções soldadas exigem atenção cuidadosa aos cronogramas dos tubos, diâmetro externo dos tubos e padrões regionais; os tubos métricos podem diferir entre as especificações alemãs, japonesas e chinesas.

A geometria influencia o fluxo e a instalabilidade

A geometria do flange molda a embalagem e a manutenção. As configurações comuns incluem conectores em linha, cotovelos, tês de passagem, tês de ramificação, cruzes, flanges de deslocamento, soldas de sela e blocos de conectores. Os flanges offset preservam o fluxo total em espaços apertados; soldas de sela permitem a montagem nas laterais do tubo. Essas opções ajudam a reduzir os pontos de vazamento e a simplificar a manutenção.

O-Ring vs. Design de face plana

A maioria dos sistemas hidráulicos modernos utiliza flanges com O-ring porque proporcionam vedação confiável sob alta pressão. Os flanges com anel de vedação apresentam furos para parafusos com folga e ranhuras imperdíveis que aumentam a força de vedação. Os complementares de face plana usam furos roscados e são menos comuns, mas ainda são usados ​​em aplicações especializadas. Superfícies de contato incompatíveis podem impedir totalmente a vedação.

A seleção de materiais é crucial para a confiabilidade

O aço carbono, especialmente os graus de baixo carbono, como 1018 ou 1025, continua sendo o padrão para flanges hidráulicos devido à soldabilidade e ao desempenho de pressão. Os materiais alternativos incluem aço inoxidável (304L, 316L), alumínio, Monel, Hastelloy, Inconel e aço inoxidável duplex. As classes “L” de baixo carbono reduzem a corrosão e a degradação da solda. Evite usar aço estrutural A36 para limites de pressão.

Use acessórios para simplificar o design

Adaptadores de flange, adaptadores de porta de manômetro, placas de conectores, espaçadores, redutores, adaptadores de reservatório e blocos de conectores podem agilizar os sistemas e reduzir o tempo de inatividade. Os adaptadores de porta manométrica permitem a medição direta da pressão sem reprojetar o circuito. Os adaptadores também podem converter entre Código 61/62, girar padrões de parafusos ou fazer ponte em sistemas métricos/polegadas.

O dimensionamento correto reduz riscos e custos

Embora os flanges possam parecer rotineiros, pequenos erros de especificação podem causar vazamentos, perda de pressão, problemas de instalação ou falhas prematuras. O dimensionamento preciso exige uma avaliação holística de padrões, classificações de pressão, geometria, materiais e métodos de vedação – todos avaliados em conjunto, não isoladamente.
