Dominando Simulação de Circuitos Elétricos com SPICE: Guia Prático para Projetistas e Estudantes

Quando bem aproveitados, computadores tornam-se aliados indispensáveis em ciência e engenharia. Uma das aplicações mais poderosas é simulação de circuitos elétricos. Estes programas permitem que projetistas avaliem conceitos rapidamente, reduzindo tempo e custo comparado a prototipagem física.

Para estudantes iniciando em eletrônica, simulação oferece maneira imediata e prática de experimentar comportamento de circuitos sem montar hardware. Embora testes reais permaneçam essenciais, experimentos virtuais ajudam construir intuição e permitem iteração rápida.

Ao longo deste guia, intercalarei capturas de tela de simulações SPICE para ilustrar conceitos-chave. Estudando estes resultados, aprendizes compreendem dinâmica de circuitos sem atolar em matemática complexa.

Simulação de Circuitos com SPICE

Para modelar circuitos em computador, uso SPICE (Simulation Program with Integrated Circuit Emphasis). SPICE interpreta descrição textual de circuito — chamada netlist — e produz resultados de análise matemática detalhada.

Para interessados em detalhes profundos, Volume 5 da seção de referência desta série cobre SPICE comprehensivamente. Aqui, focarei nos fundamentos e percorrerei exemplos simples.

Primeiro, SPICE deve ser instalado em sua máquina. Está disponível gratuitamente para muitos sistemas operacionais, e demonstrarei com versão leve 2G6, escolhida por sua facilidade de uso.

Em seguida, analisemos circuito básico mostrado anteriormente: bateria de 10 volts em série com resistor de 5 Ω. Objetivo é verificar que SPICE calcula corrente esperada usando Lei de Ohm (I = E / R).

SPICE é Programa Baseado em Texto

SPICE não interpreta esquemáticos gráficos; requer descrição puramente textual. Cada ponto de conexão único recebe número de nó. Nós que compartilham ponto comum recebem mesmo número. SPICE também espera nó 0 como referência (terra).

Em nosso exemplo simples temos apenas dois nós — nó 1 e nó 0:

Embora este diagrama ilustre numeração de nós, SPICE exige mesma informação em texto puro.

Criando Netlists SPICE com Editor de Texto

Editor de texto — como Notepad no Windows ou Vim no Linux — fornece ambiente limpo, sem formatação, para escrever netlists. SPICE depende da sintaxe exata destes arquivos.

Comece adicionando linha de título:

Defina fonte de tensão com letra "v", números de nós e valor de tensão CC:

Então especifique resistor usando "r" e suas conexões de nós:

Feche netlist com declaração .end. Netlist completo parece assim:

Executando SPICE da Linha de Comando

Após salvar arquivo — ex: circuit1.cir — invoque SPICE de terminal:

spice < circuit1.cir

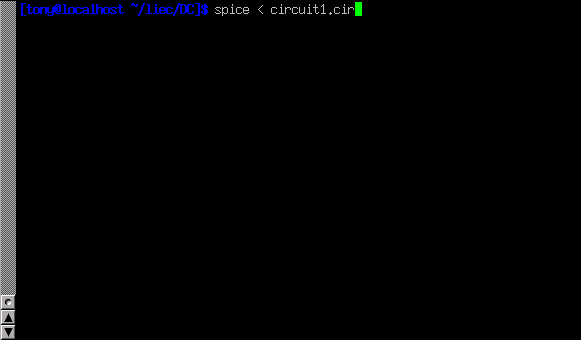

Em sistema Linux, linha de comando antes de pressionar Enter aparece assim:

SPICE então imprime seu netlist, tensões de nós, correntes de fontes e dissipação total de potência. Saída para nosso exemplo é:

Note que SPICE reporta corrente como valor negativo devido à sua convenção interna de sinal. Potência é exibida em notação científica (2,00E+01 W).

Redirecionando Saída para Arquivo de Texto

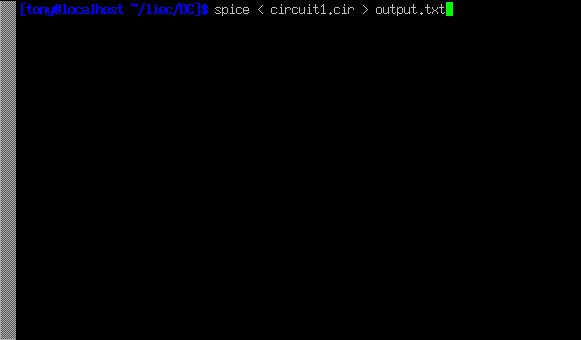

Para suprimir saída na tela e capturar resultados em arquivo, redirecione saída do SPICE:

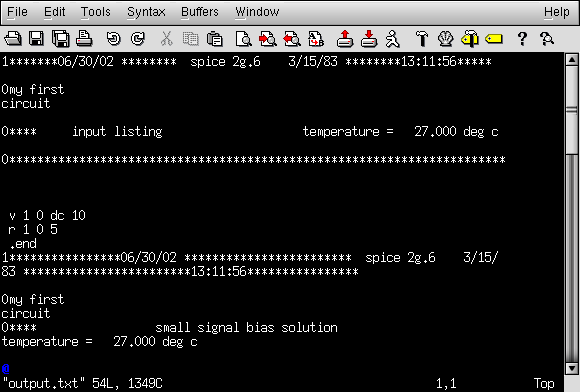

Arquivo resultante — output1.txt — pode ser editado com editor de texto. Após remover cabeçalhos extraneous, dados principais permanecem prontos para análise ou inclusão em documentos:

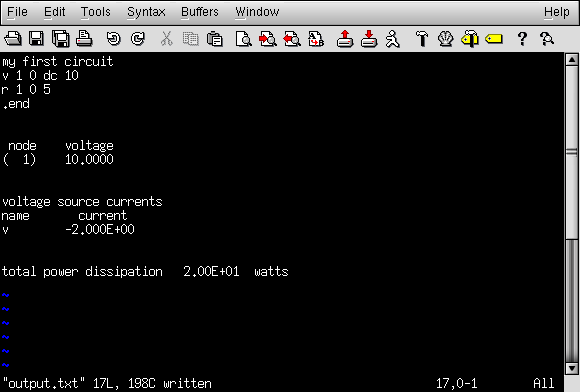

Aqui está saída limpa apresentada diretamente em forma de texto:

my first circuit
v 1 0 dc 10
r 1 0 5
.end

node voltage
( 1) 10.0000

voltage source currents
name current
v -2.000E+00

total power dissipation
2.00E+01 watts

Alterando Valores de Componentes

Para mudar componente, edite netlist, salve e rode SPICE novamente. Por exemplo, triplicando tensão para 30 V obtém-se:

second example circuit
v 1 0 dc 30
r 1 0 5
.end

node voltage
( 1) 30.0000

voltage source currents
name current
v -6.000E+00

total power dissipation
1.80E+02 watts

Corrente aumentou de 2 A para 6 A, e potência subiu nove vezes — de 20 W para 180 W — consistente com Lei de Joule (P = E² / R).

Usando Recursos Sweep e Plot do SPICE

Para examinar circuito sobre faixa de tensão, adicione diretiva .dc. Comentários — linhas começando com "*" — ajudam documentar netlist:

third example circuit
v 1 0
r 1 0 5
*the ".dc" statement tells spice to sweep the "v" supply
*voltage from 0 to 100 volts in 5 volt steps.
.dc v 0 100 5
.print dc v(1) i(v)
.end

Comando .print produz dados tabulares para cada passo:

v i(v)
0.000E+00 0.000E+00
5.000E+00 -1.000E+00
1.000E+01 -2.000E+00
1.500E+01 -3.000E+00
2.000E+01 -4.000E+00
2.500E+01 -5.000E+00
3.000E+01 -6.000E+00
3.500E+01 -7.000E+00
4.000E+01 -8.000E+00
4.500E+01 -9.000E+00
5.000E+01 -1.000E+01
5.500E+01 -1.100E+01
6.000E+01 -1.200E+01
6.500E+01 -1.300E+01
7.000E+01 -1.400E+01
7.500E+01 -1.500E+01
8.000E+01 -1.600E+01
8.500E+01 -1.700E+01
9.000E+01 -1.800E+01
9.500E+01 -1.900E+01
1.000E+02 -2.000E+01

Mudando .print para .plot gera gráfico simples baseado em texto:

Legend: + = v#branch
------------------------------------------------------------------------
sweep v#branch-2.00e+01 -1.00e+01 0.00e+00
----------------------|------------------------|------------------------|
0.000e+00 0.000e+00 . . +
5.000e+00 -1.000e+00 . . + .
1.000e+01 -2.000e+00 . . + .
...
1.000e+02 -2.000E+01 + . .
----------------------|------------------------|------------------------|
sweep v#branch-2.00e+01 -1.00e+01 0.00e+00

Interpretando Saída SPICE com Ferramentas Externas

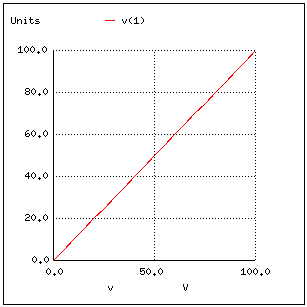

Programas gráficos como Nutmeg podem ler saída textual do SPICE e plotar dados visualmente. Gráfico típico Nutmeg mostra tensão do resistor (v(1)) aumentando linearmente com tensão de fonte aplicada.

Independente de quão proficiente você torne-se com SPICE, entender números em seus relatórios é essencial. Continuarei anotando saídas em exemplos futuros para desmistificar resultados e desbloquear potencial total da ferramenta.
