Isd1820:um guia do módulo gravador de voz

Você já quis criar uma gravação de voz, mas não sabia por onde começar? O módulo de gravação ISD1820 pode levá-lo na direção certa! Isso porque contém muitos recursos para atender às suas necessidades, incluindo recursos de gravação. Você também pode utilizar este módulo para muitos aplicativos diferentes que reproduzem automaticamente uma gravação. Por exemplo, pode servir como sistema de segurança, gravador de som, etc., para as suas lojas quando um cliente entra. Não só isso, mas também é útil para acidentes de carro.

No WellPCB, escrevemos este guia para ajudá-lo a entender um pouco melhor o dispositivo. Então vamos começar!

1. Descrição do pino do módulo gravador ISD1820

Incluímos uma descrição da pinagem da placa ISD1820:

Nome do PIN	Descrição do pino
VCC	2,4 – 5,5 V
GND	Terra
FT (FeedThrough)	O microfone aciona o alto-falante através do modo FT.
REC/REC (botão)	Esta entrada do botão REC fornece o sinal de gravação ativo-HIGH. Quando REC for ajustado para HIGH, o módulo começará a gravar. No entanto, o pino precisa ficar HIGH durante o processo de gravação, e o REC tem uma prioridade mais alta do que o sinal PLAYL ou PLAYE. Além disso, você precisará pressionar o botão de gravação para começar a gravar.
P-E/PLAY-E (botão) (reprodução, ativado por borda)	Isto detecta uma transição HIGH-going, e continuará até atingir o fim do espaço de memória ou um marcador de fim de mensagem. Ativar o jumper PE definirá a reprodução para o modo de loop infinito.
P-L/PLAY-L (Botão) (Reprodução, ativado por nível)	O nível do pino de entrada ativará um ciclo de reprodução quando mudar de LOW para HIGH.
SPI (SP+ e SP-)	Os pinos SP+ e SP- acionam os alto-falantes com impedâncias de 8 Ohms.
MIC (entrada de microfone)	A entrada do microfone transmite sinais para o amplificador do chip.

2.Recursos de isd1820

(A placa ISD1820 permite gravar áudio por 20 segundos.)

Você também pode conferir alguns dos recursos abaixo:

• Faixa de operação de tensão:2,4 V a 5,5 V CC
• Aciona alto-falantes de 8 ohms de 0,5 W por meio do amplificador de áudio
• Equipado com um microfone integrado
• Modos de operação duplos:modo autônomo e modo acionado por microcontrolador
• Modo de desligamento automático (modo de espera)
• Pode gravar 20 segundos de áudio
• Aperte os botões para reprodução.

3. Módulo Gravador/Reprodução ISD1820

(Uma imagem de exemplo da placa do módulo ISD1820.)

A placa ISD1820 serve como módulo de Gravador de Voz e Reprodução. Ele oferece recursos de gravação de vários segmentos. Além disso, os usuários podem gravar áudio ajustando o resistor. No geral, este módulo possui memória Flash. Nesse caso, ele armazena dados por 100 anos. Mesmo assim, você pode gravar/apagar mensagens por muito tempo. Isso porque o ciclo de vida dura até 100.000 anos. No geral, este módulo de gravador de voz oferece qualidade de som decente.

4. Aplicativos

(Você pode utilizar o ISD1820 como gravador de voz.)

Algumas aplicações potenciais para o gravador de voz ISD1820 incluem:

• Sistema de segurança
• Gravador de voz
• Gravações de voz de acidentes
• Gravador de mensagens de colisão
• Reprodução de áudio em um microcontrolador

5. Projetos de circuito com o ISD1820

Também descrevemos três projetos de circuito envolvendo a placa ISD1820.

Sistema de detecção de acidentes de carro

(Diagrama de circuito de um sistema de detecção de acidente de carro.)

Se você se envolver em um acidente de carro, poderá transmitir uma mensagem de voz para alguém distante. Dessa forma, você pode dizer a eles onde ocorreu o acidente. Este circuito conta com um sensor FlexiForce, também chamado de resistor sensível à força. Conforme ilustrado, o cabo do sensor FlexiForce superior se conecta ao pino de 5V do Arduino. Enquanto isso, o 1 ^st do sensor FlexiForce O cabo se conecta ao resistor de 10k. Em seguida, um fio sai da seção central do sensor FlexiForce e se conecta ao pino analógico A0 junto com um resistor de 10k. Finalmente, um capacitor de 47uF forma uma conexão em paralelo com o resistor de 10k.

Sistema de segurança Arduino ISD1820

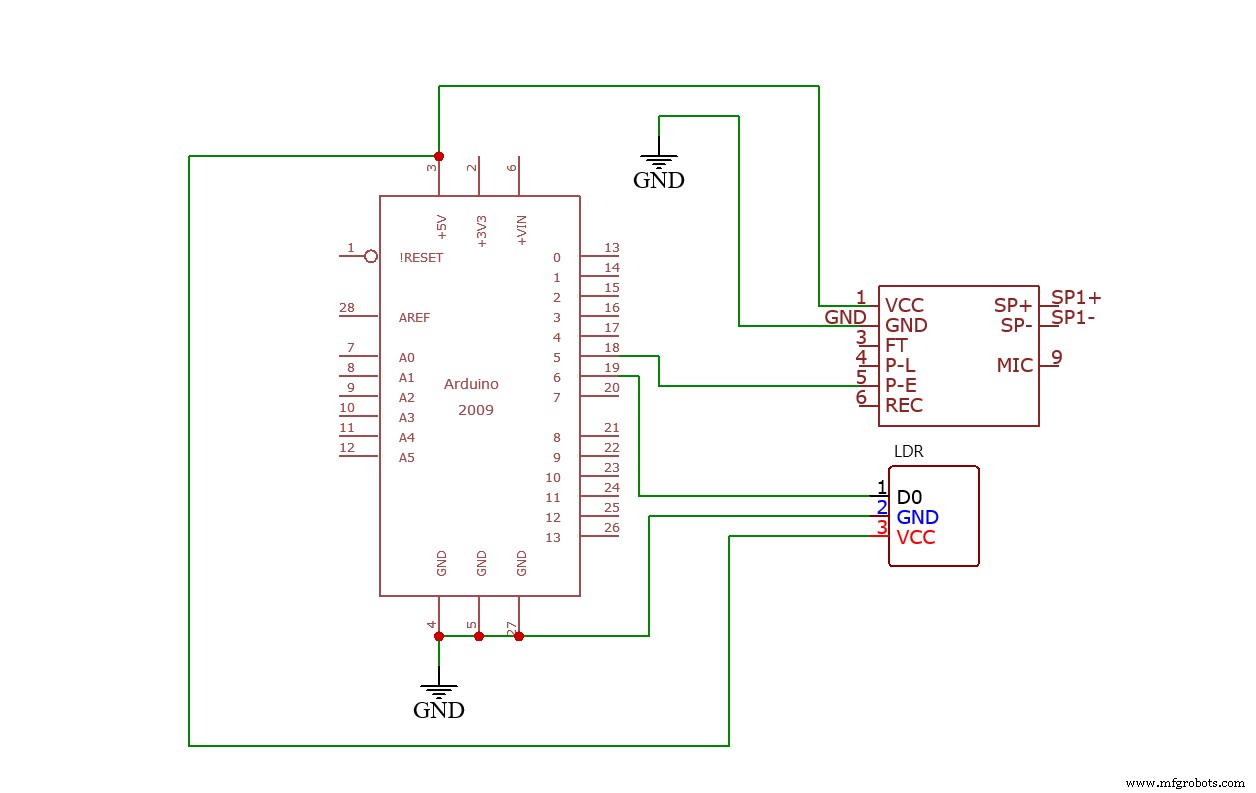

(Diagrama de circuito do sistema de segurança do Arduino ISD1820.)

Um módulo LDR se conecta à placa Arduino. Nesse caso, os pinos VCC e GND do LDR se conectam aos 5V e ao terra do Arduino. Enquanto isso, o pino D0 do LDR forma uma conexão com o pino seis do Arduino. Você pode ajustar o LDR através do resistor variável. O projeto apresenta um módulo de laser, que fica na frente do LDR. Portanto, bloquear essa luz impedirá que ela atinja o LDR. Portanto, isso acionará o microcontrolador para reproduzir a gravação.

Sistema de mensagem de voz para abertura de porta

(Diagrama de circuito do sistema de mensagem de voz de abertura da porta.)

Você pode instalar este circuito em vários locais, incluindo escritórios, shoppings, lojas, etc. Geralmente, ele reproduz várias mensagens de gravação de voz conforme necessário sempre que alguém entra na sala. Além disso, você pode utilizá-lo para reproduzir uma mensagem de intervalo para um trabalhador.

(um sensor Reed switch. Fonte:Wikimedia Commons)

O circuito possui um sensor Reed switch que se conecta em série com o resistor de 10k. Uma vez que uma porta se fecha, o GND se conectará ao pino 6 do Arduino. Depois que a porta se abrir, 5 volts se conectarão ao pino 6 do Arduino.

Resumo

No geral, o módulo gravador de voz ISD1820 apresenta excelentes capacidades. Geralmente permite gravar uma mensagem de voz de 20 segundos. Nesse caso, você pode instalá-lo em sua loja para receber os clientes automaticamente. No entanto, esses aplicativos podem exigir componentes específicos. Você também não precisará se preocupar com o ciclo de vida dos dados. Isso porque o ISD1820 possui uma memória flash que armazena áudio por até 100 anos. Assim, você pode continuar executando a mesma mensagem para sempre, se quiser.

Você tem alguma dúvida sobre o módulo ISD1820? Sinta-se livre para nos contatar!
