Monitor Inteligente de Energia Confiável com Arduino UNO – Guia Completo

Componentes e Materiais

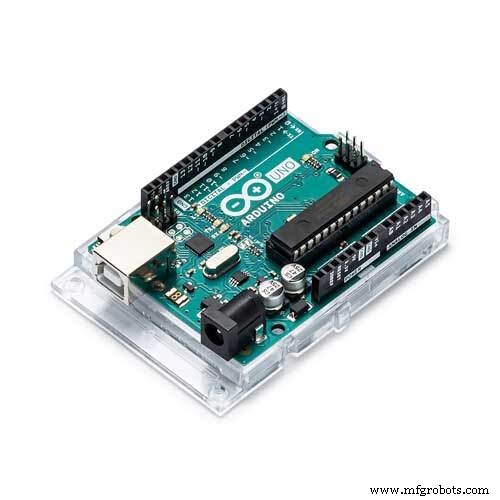

• Arduino UNO – 1 unidade
• Display LCD 20x4 caracteres (SparkFun) – 1 unidade
• Sensor de Corrente Não Invasivo 30A (SCT-013-030) – 1 unidade (ou mais para múltiplas fases)
• Módulo Sensor Tensão AC ZMPT101B – 1 unidade
• Resistores de carga (burden) para CT, divisores de tensão, fios, caixa

Software

• Arduino IDE
• Bibliotecas: EmonLib (OpenEnergyMonitor) para cálculos de potência real, aparente, fator de potência, energia.

Sobre o Projeto

⚠ Nota: Este projeto está marcado como EOF (Obsoleto) pelo autor. Versão mais recente (modelo MM-93) com mais features está disponível no eBook técnico anexo.

Funcionalidades do Modelo MM-93 (Versão Avançada)

• Multi-entradas: Mede parâmetros elétricos de entrada da rede (utility) e fonte renovável (solar/eólica) simultaneamente.
• Multi-saídas: Suporta até 5 entradas e 5 saídas (basta adicionar CTs/PTs).
• Medições completas: Tensão (V), Corrente (I), Fator de Potência (PF), Potência Ativa (P), Reativa (Q).
• Comunicação USB: Interface série para PC (class-compliant).
• Comandos de Terminal: Ex: envie U → recebe medições da entrada Utility.
• Contador kWh: Acumula energia por carga e por fonte.
• Data Logger: Grava leituras com timestamp desde ligar até desligar.
• Plotagem no MATLAB/Simulink: Pacote de suporte Arduino para análise gráfica.

Conclusão e Contacto do Autor

Para detalhes completos (hardware, firmware, calibração, eBook técnico), contacte o autor:

• LinkedIn: Mohamed Maher
• Telefone: +20 106 044 9214
• Email: mrjoe767@gmail.com

Esquemas

Não incluídos neste artigo (consultar eBook técnico do autor).
