Lâmpada Controlada via Web com Arduino: Guia Passo a Passo

Componentes e Materiais

Sobre o Projeto

Controlar dispositivos via web tornou-se padrão hoje em dia. Neste projeto simples, mostro como criar uma aplicação que controla uma lâmpada pela web.

Não é algo novo, mas o interessante é que o controle baseado em web pode ser feito em poucos passos. Qualquer pessoa com conhecimentos básicos de programação web pode criar aplicações para controlar/monitorar dispositivos.

Componentes de Hardware

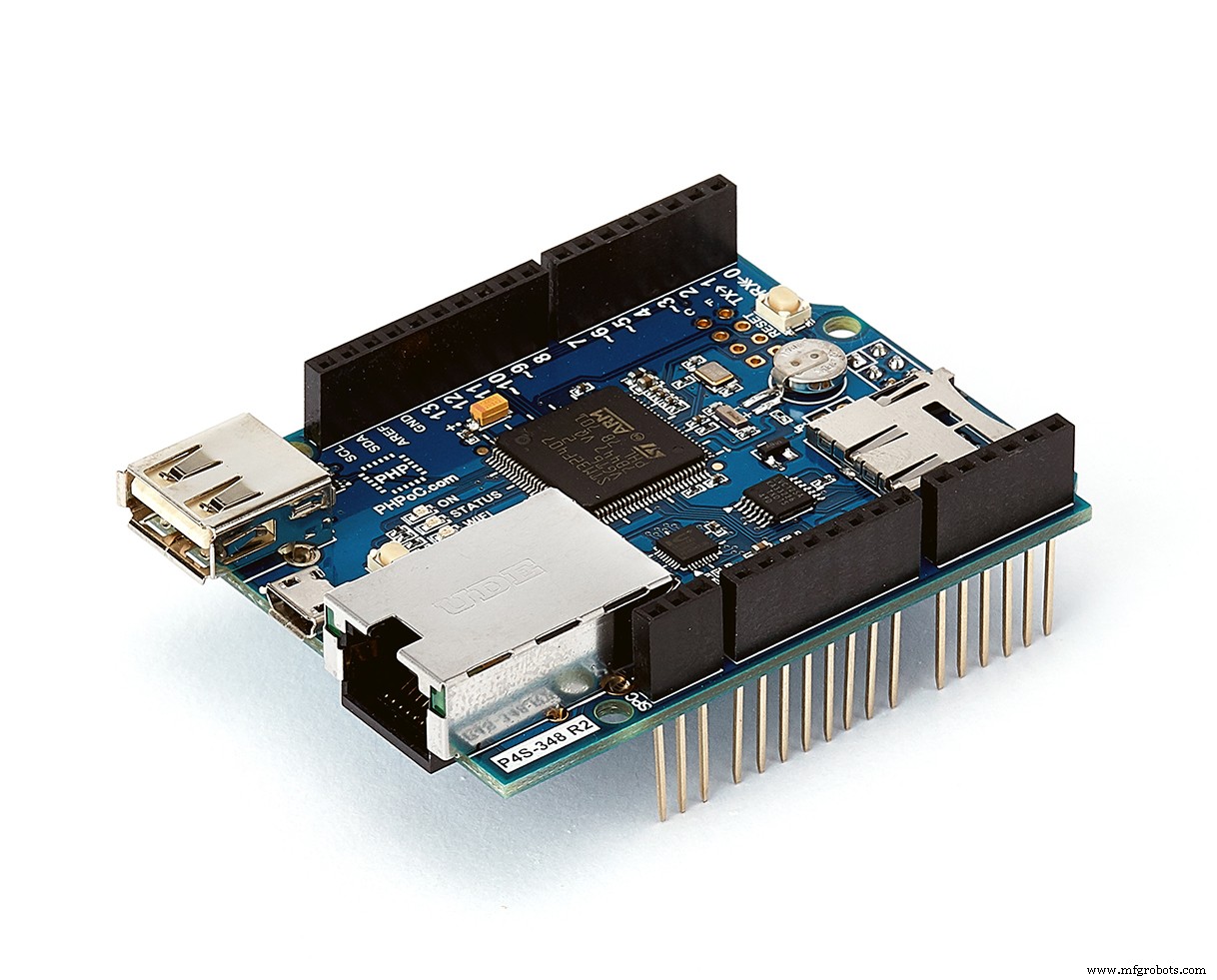

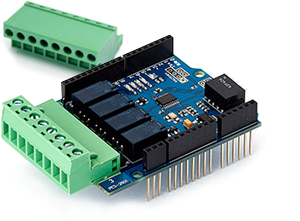

Primeiro, configure o hardware. Utilizo uma placa Arduino Uno, um PHPoC WiFi Shield e uma Placa de Relé PHPoC para Arduino.

Como Funciona

Combinando o PHPoC Shield, o Arduino torna-se um servidor Web/WebSocket. Basicamente precisamos de:

+ Código do lado cliente: fornece uma Interface de Usuário baseada na web para controlar a lâmpada. A UI deve permitir enviar comandos de controle ao servidor web (placa Arduino). Também exibe o status da lâmpada enviado na resposta do servidor. Este código fonte da página web deve ser enviado ao shield. Ao receber requisição HTTP do navegador (cliente web), o shield (servidor web) envia os arquivos web interpretados ao navegador.

+ Código do lado servidor: controla a lâmpada com base nos dados enviados pelo navegador. O código roda no Arduino, e o fluxo é basicamente um loop que verifica se há requisição do cliente web para ligar/desligar o relé e, em seguida, envia o status da lâmpada ao navegador.

Neste projeto, criei um elemento SVG para exibir a lâmpada e um botão para enviar o comando de controle via web. O navegador e o servidor comunicam-se via WebSocket, ideal para aplicações em tempo real.

Quanto mais esforço você dedicar à UI, melhor será a aparência. Mas não se preocupe — há muitos recursos gratuitos na internet, então você pode encontrar código fonte legal para a UI em vez de programar tudo sozinho.

Código

remote_led.php PHP

Código do lado cliente. Deve ser enviado ao PHPoC Shield.

<html>
<head>
  <title> <? echo system("uname -i") ?> </title>
  <meta content="initial-scale=0.7, maximum-scale=1.0, minimum-scale=0.5, width=device-width, user-scalable=yes" name="viewport">
  <style>
    body { text-align: center; font-family: verdana, Helvetica, Arial, sans-serif, gulim; background: #C2CCD0; }
    h2 { font-size: 16px; line-height: 25px; }
    body.active { background: #E2ECF1; }
    #on { opacity: 0; }
    .active #on { opacity: 1; }
    .light-bulb { width: 250px; height: 400px; margin-top: 100px }
    .container { margin: auto; width: 250px; }
    .switches { width: 150px; height: 65px; background-color: #38434A; font-size: 24px; margin: auto; border-radius: 10px; color: white; cursor: pointer; letter-spacing: 0.2px; line-height: 65px; text-align: center; user-select: none; transition: none; }
  </style>
</head>
<body>
  <div class="container">
    <div class="light-bulb">
      <svg version="1.1" xmlns="https://www.w3.org/2000/svg" xmlns:xlink="https://www.w3.org/1999/xlink" x="0px" y="0px" viewBox="0 0 275.3 413.3" enable-background="new 0 0 275.3 413.3" xml:space="preserve">
        <g>
          <path fill="#E2ECF1" d="M137.7,13.7C67.2,13.7,10,70.9,10,141.4c0,58.3,72.8,118.2,79.9,162.3h47.8h47.8 c7.1-44,79.9-103.9,79.9-162.3C265.3,70.9,208.2,13.7,137.7,13.7z" />
        </g>
        <g id="on">
          <path fill="#FFDB55" d="M137.7,13.7C67.2,13.7,10,70.9,10,141.4c0,58.3,72.8,118.2,79.9,162.3h47.8h47.8 c7.1-44,79.9-103.9,79.9-162.3C265.3,70.9,208.2,13.7,137.7,13.7z" />
        </g>
        <g>
          <path fill="#F1F2F2" stroke="#38434A" stroke-width="19.1022" stroke-miterlimit="10" d="M168.5,375.5h-61.7c-8.9,0-16-7.2-16-16 v-55.8h93.8v55.8C184.6,368.3,177.4,375.5,168.5,375.5z" />
          <path fill="#F1F2F2" stroke="#38434A" stroke-width="19.1022" stroke-miterlimit="10" d="M151.2,401.5h-27.1c-3.9,0-7-3.2-7-7v-19 h41.1v19C158.2,398.4,155.1,401.5,151.2,401.5z" />
          <line fill="none" stroke="#38434A" stroke-width="19.1022" stroke-miterlimit="10" x1="184.6" y1="339.6" x2="90.8" y2="339.6" />
          <path fill="none" stroke="#38434A" stroke-width="19.1022" stroke-miterlimit="10" d="M137.7,13.7C67.2,13.7,10,70.9,10,141.4 c0,58.3,72.8,118.2,79.9,162.3h47.8h47.8c7.1-44,79.9-103.9,79.9-162.3C265.3,70.9,208.2,13.7,137.7,13.7z" />
        </g>
        <g>
          <path fill="#FFDB55" stroke="#FFFFFF" stroke-width="21.0124" stroke-linecap="round" stroke-miterlimit="10" d="M207.1,89.5 c-12.3-16.1-28.4-29.1-46.9-37.8" />
          <path fill="#FFDB55" stroke="#FFFFFF" stroke-width="21.0124" stroke-linecap="round" stroke-miterlimit="10" d="M225,121.4 c-0.8-2.2-1.8-4.4-2.7-6.5" />
        </g>
      </svg>
    </div>
    <div class="switches"> Switch </div>
  </div>
  <br>
  <h2 id="ws_state"></h2>
</body>
<script>
  var is_on;
  var ws;
  var button = document.querySelector('.switches');
  var ws_state = document.getElementById("ws_state");

  function init() {
    button.addEventListener("click", toogleLed);
    connect();
    is_on = 0;
  }

  function connect() {
    if (ws == null) {
      var ws_host_addr = "";
      if ((navigator.platform.indexOf("Win") != -1) && (ws_host_addr.charAt(0) == "[")) {
        ws_host_addr = ws_host_addr.replace(/[\[\]]/g, '');
        ws_host_addr = ws_host_addr.replace(/:/g, "-");
        ws_host_addr += ".ipv6-literal.net";
      }
      ws = new WebSocket("ws://" + ws_host_addr + "/remote_led", "text.phpoc");
      ws_state.innerHTML = "Conectando. Aguarde!";
      ws.onopen = ws_onopen;
      ws.onclose = ws_onclose;
      ws.onmessage = ws_onmessage;
    } else ws.close();
  }

  function ws_onopen() {
    ws_state.style.display = "none";
    display_lightbulb();
  }

  function ws_onclose() {
    button.style.backgroundColor = "#C2C2C2";
    ws_state.style.display = "";
    ws_state.innerHTML = "<span style='color: gray'>Não foi possível conectar à placa Arduino. <br> Verifique e recarregue a página!</span>";
    ws.onopen = null;
    ws.onclose = null;
    ws.onmessage = null;
    ws = null;
    is_on = 0;
    display_lightbulb();
  }

  function ws_onmessage(e_msg) {
    e_msg = e_msg || window.event;
    is_on = parseInt(e_msg.data);
    display_lightbulb();
  }

  function toogleLed() {
    if (is_on) ws.send("0");
    else ws.send("1");
  }

  function display_lightbulb() {
    document.body.className = (is_on) ? "active" : "";
  }

  window.onload = init;
</script>
</html>

remoteLed.ino Arduino

Código do lado servidor que controla I/O baseado nos dados WebSocket enviados pelo navegador.

#include <Phpoc.h>
#include <PhpocExpansion.h>

#define ON '1'
#define OFF '0'

byte expansionId = 1;
ExpansionRelayOutput relay(expansionId, 0);

PhpocServer server(80);

void setup() {
  Serial.begin(9600);
  while(!Serial);

  // Inicializa PHPoC [WiFi] Shield:
  Phpoc.begin(PF_LOG_SPI | PF_LOG_NET);
  // Phpoc.begin();

  // Inicia servidor WebSocket
  server.beginWebSocket("remote_led");

  // Imprime endereço IP do PHPoC [WiFi] Shield no monitor serial:
  Serial.print("Endereço do servidor WebSocket: ");
  Serial.println(Phpoc.localIP());

  Expansion.begin();
  // Obtém nome e imprime no serial
  Serial.println(relay.getName());
}

void loop() {
  // Aguarda novo cliente:
  PhpocClient client = server.available();
  if (client) {
    if (client.available() > 0) {
      // Lê byte recebido do cliente:
      char thisChar = client.read();
      switch(thisChar) {
        case OFF:
          Serial.println("Desligar LED");
          relay.off();
          server.write(OFF);
          break;
        case ON:
          Serial.println("Ligar LED");
          relay.on();
          server.write(ON);
          break;
      }
    }
  }
}
