Central de Controle de Potência Arduino: N-FET, P-FET, Relé e Kit RTC

Componentes e Materiais

Componente Quantidade Observações
IRF6201 N-FET 1 Datasheet do Key Switch - Pode comprar em qualquer lugar
IRF9310 P-FET 1 Datasheet do Supply Switch - Pode comprar em qualquer lugar
Relé Estado Sólido AC 8A 1
Transistor NPN 1 Para ligar o Supply P-FET
PTC Restaurável 0.1A Hold 1 Proteção para alimentação do Arduino
PTC Restaurável 2.2A Hold 1 Proteção para corrente de teste
Diodo Schottky 1206 SMA 60V/2A 2
Módulo RTC 1 Relógio tempo real para data logging - opcional
SparkFun Arduino Pro Mini 328 - 5V/16MHz 1 O cérebro da operação - pode usar peça 3.3V também
Monitor de Corrente High-Side Adafruit 1 Para monitoramento preciso de tensão e corrente high-side - opcional
Display OLED 0.96" - SPI 1 Pode usar peça Adafruit mas precisará alterar layout levemente
PCB Personalizada OSH Park 1 Meu design de PCB personalizado - peça na OSHPark - $30 por três - Hardware Aberto!
Resistor de Potência 0.1 ohm 1 Nota: esta resistência define limite na resolução de corrente ou tensão. Peça de 1W, então usando este resistor limita a 3.16A mas dá boa resolução na tensão. Se quiser mais corrente, escolha valor de resistência menor.

Sobre o Projeto

Construí este projeto para lidar com tarefas comuns de controle, medição e automação que encontro regularmente. Tentei tornar o design o mais modular e flexível possível para que possa ser configurado para suportar vários projetos. Esta é minha terceira grande revisão deste projeto e a primeira que me sinto bem o suficiente para compartilhar.

Central de Controle de Potência Arduino: N-FET, P-FET, Relé e Kit RTC
Placa PCB da Central de Controle de Potência (Power Control Center)

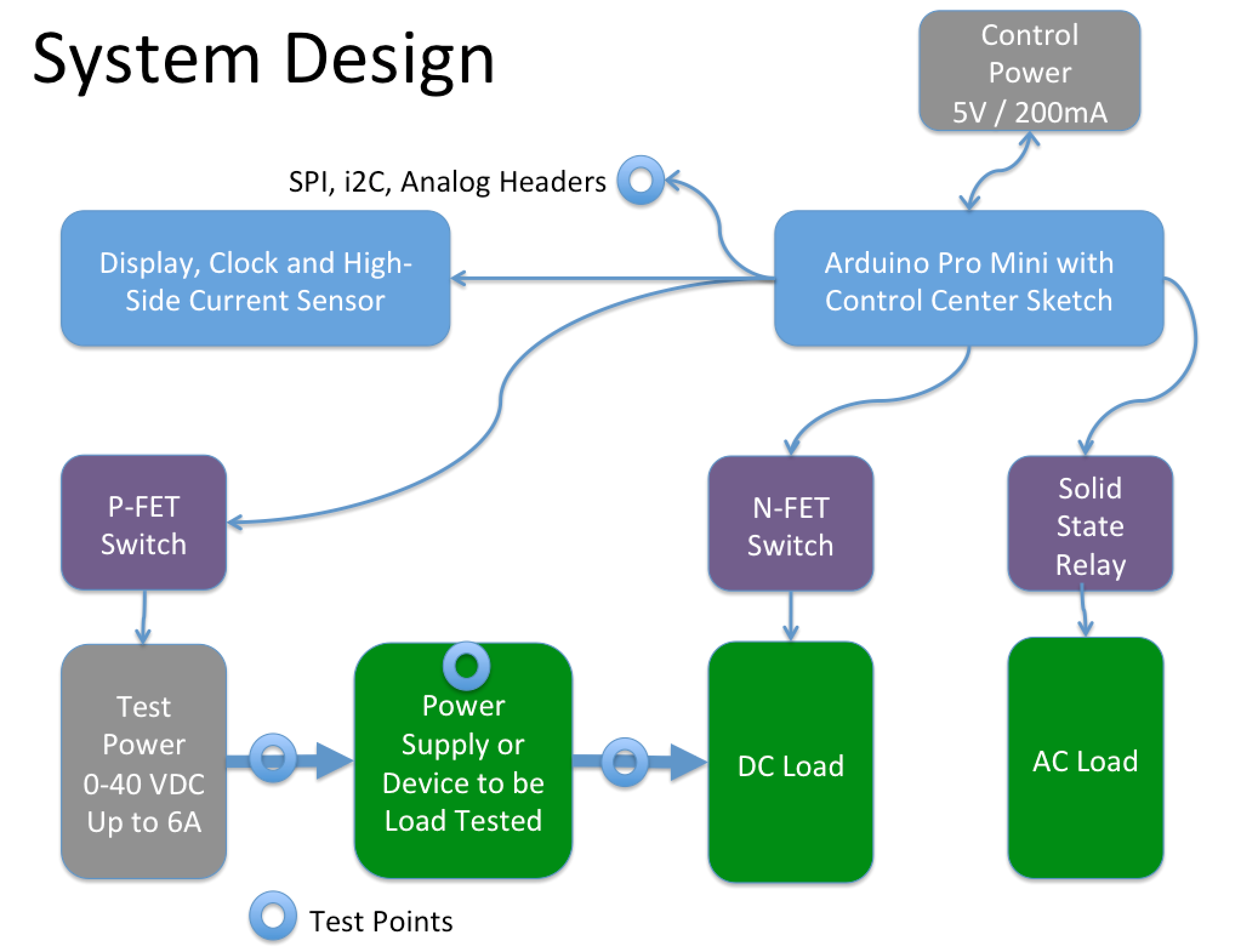

A placa pode controlar tanto fontes DC quanto AC. No lado DC, projetei a placa para lidar com até 40V e 6A, e a fonte e a carga podem ser controladas independentemente. A carga DC pode ser resistiva ou indutiva. O Arduino controla todos os elementos na placa e pode medir tanto diretamente com suas entradas analógicas quanto usando o sensor de tensão e corrente high-side da Adafruit. Adicionei o controle AC com relé de estado sólido por completude, embora admita não ter certeza de como o usarei.

Aqui está um cenário que estou usando esta placa — teste de descarga de bateria para dispositivo IoT. Os passos incluem:

  1. Conecte a bateria ao conector Source
  2. Conecte a fonte de alimentação do meu dispositivo IoT aos conectores de teste
  3. Adicione uma carga "pior caso" ao conector de carga
  4. Cole uma sonda de temperatura TMP-36 no chip conversor e no header analógico
  5. Programe um perfil de carga usando PWM no Arduino (Transmitindo, Acordado, Dormindo)
  6. Execute o teste com o Arduino registrando tensões, correntes e temperaturas
  7. Importante: o Arduino pode encerrar o teste baseado em regras de desempenho/segurança definidas
Central de Controle de Potência Arduino: N-FET, P-FET, Relé e Kit RTC

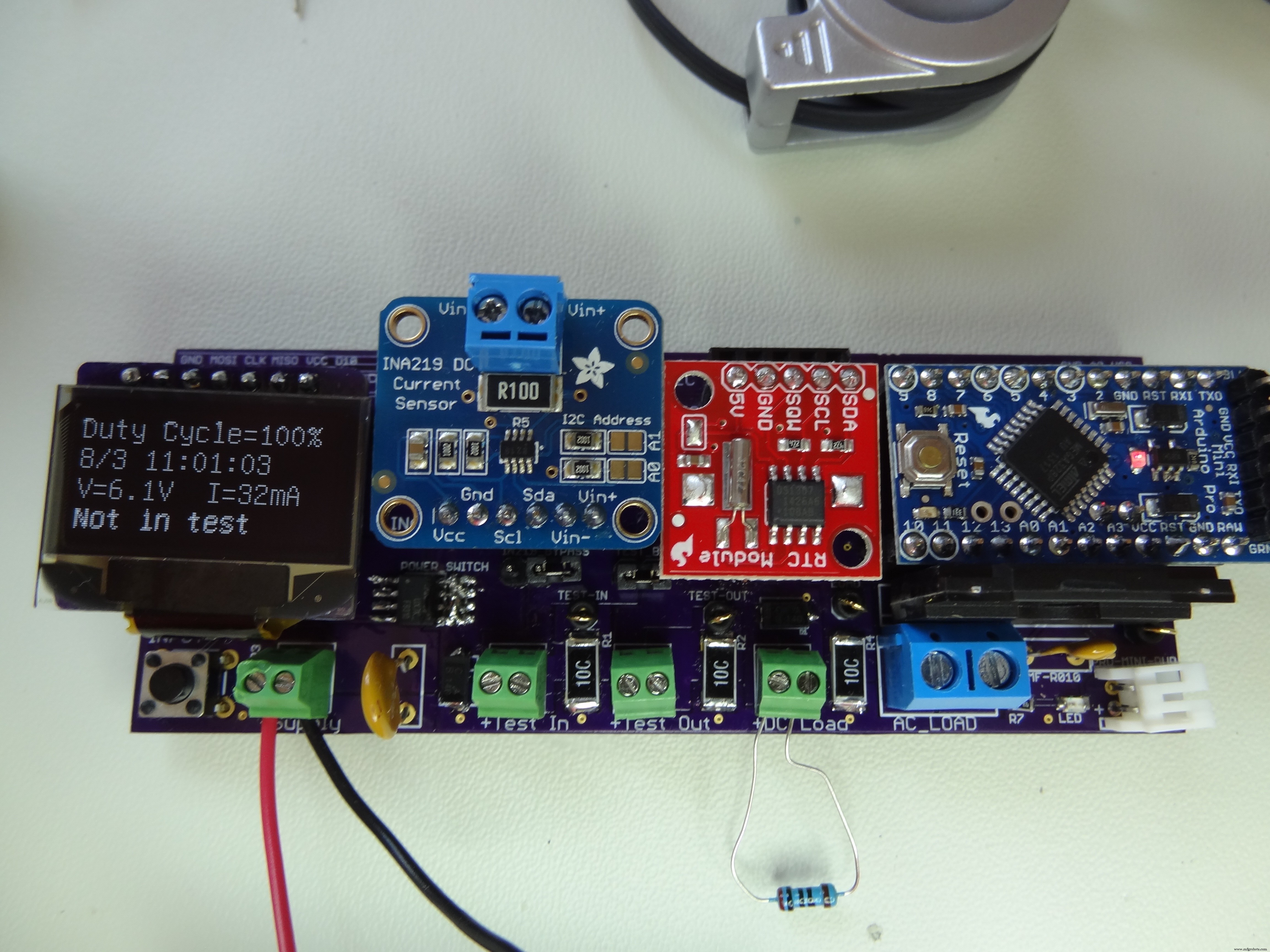

Configuração para teste de descarga de bateria de dispositivo IoT

Posso imaginar outros usos legais, incluindo:

Central de Controle de Potência Arduino: N-FET, P-FET, Relé e Kit RTC

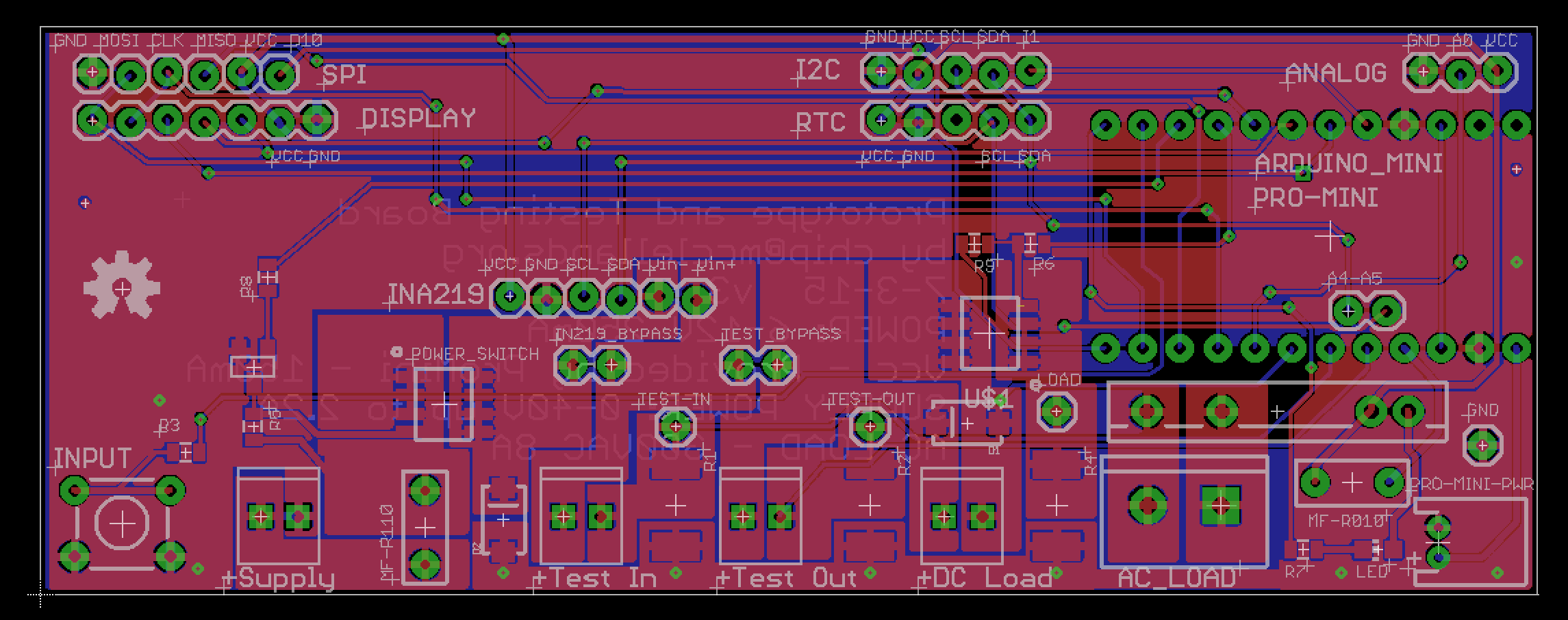

Layout da PCB - Camada superior
Central de Controle de Potência Arduino: N-FET, P-FET, Relé e Kit RTC

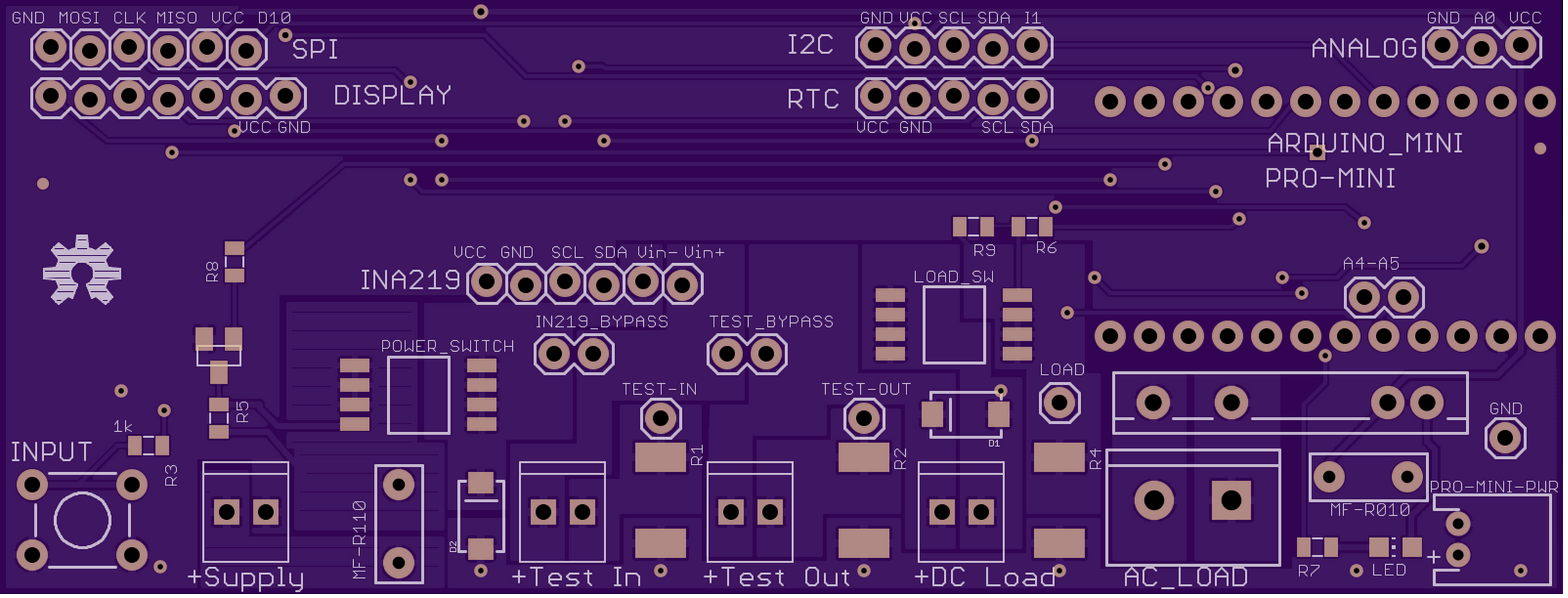

Layout da PCB - Camada inferior

Você pode usar os arquivos EAGLE que enviei para personalizar a placa ou pode encomendá-la na OSHPark.

Código

Código de Exemplo - Repositório GitHub

Neste sketch, estou testando um conversor DC-DC conectado nos pontos TEST. Colei um sensor de temperatura TMP-36 no chip do conversor e usei uma bateria LiPoly de célula única como fonte. Então o PWM de carga é aumentado gradualmente de 0 a 100%.

https://github.com/chipmc/Battery_Rundown_Test

Peças Personalizadas e Caixas

Tester%20Board%20v3a.sch
Tester%20Board%20v3a.brd

Esquemáticos

OSH Park

Central de Controle de Potência Arduino: N-FET, P-FET, Relé e Kit RTC
Visualização topo da PCB no OSH Park
Central de Controle de Potência Arduino: N-FET, P-FET, Relé e Kit RTC
Visualização fundo da PCB no OSH Park

Mostra como todas as peças estão conectadas

Central de Controle de Potência Arduino: N-FET, P-FET, Relé e Kit RTC
Esquemático completo da Central de Controle de Potência
