Verilog sempre bloquear

Um always bloco é um dos procedimentos blocos em Verilog. As instruções dentro de um bloco sempre são executadas sequencialmente.

Sintaxe



always @ (event)
	[statement]

always @ (event) begin
	[multiple statements]
end



O always bloco é executado em algum evento particular. O evento é definido por uma lista de sensibilidade.

O que é a lista de sensibilidade?

Uma sensibilidade list é a expressão que define quando o bloco always deve ser executado e é especificado após o @ operador entre parênteses ( ) . Esta lista pode conter um ou um grupo de sinais cuja mudança de valor executará o bloco sempre.

No código mostrado abaixo, todas as instruções dentro do always bloco é executado sempre que o valor dos sinais a ou b mudar.



// Execute always block whenever value of "a" or "b" change
always @ (a or b) begin
	[statements]
end



Para que serve o bloco sempre ?

Um always bloco pode ser usado para realizar elementos combinacionais ou sequenciais. Um elemento sequencial como o flip-flop torna-se ativo quando é fornecido com um relógio e reinicializado. Da mesma forma, um bloco combinacional torna-se ativo quando um de seus valores de entrada é alterado. Esses blocos de hardware estão todos trabalhando simultaneamente independentes uns dos outros. A conexão entre cada um é o que determina o fluxo de dados. Para modelar esse comportamento, um always bloco é feito como um processo contínuo que é acionado e executa alguma ação quando um sinal dentro da lista de sensibilidade se torna ativo.

No exemplo a seguir, todas as instruções dentro do bloco always são executadas em cada aresta positiva do sinal clk.



// Execute always block at positive edge of signal "clk"
always @ (posedge clk) begin
	[statements]
end



O que acontece se não houver uma lista de sensibilidade?

O always bloco se repete continuamente ao longo da duração de uma simulação. A lista de sensibilidade traz um certo senso de tempo, ou seja, sempre que qualquer sinal na lista de sensibilidade muda, o bloco sempre é acionado. Se não houver instruções de controle de tempo dentro de um bloco sempre, a simulação será interrompida devido a um loop infinito de atraso zero!

Exemplo

O exemplo mostrado abaixo é um bloco sempre que tenta inverter o valor do sinal clk. A instrução é executada a cada 0 unidades de tempo. Portanto, ele é executado para sempre devido à ausência de um atraso na instrução.



// always block is started at time 0 units
// But when is it supposed to be repeated ?
// There is no time control, and hence it will stay and
// be repeated at 0 time units only. This continues
// in a loop and simulation will hang !
always clk = ~clk;



Mesmo que a lista de sensibilidade esteja vazia, deve haver alguma outra forma de atraso de tempo. O tempo de simulação é avançado por uma declaração de atraso dentro do always construir como mostrado abaixo. Agora, a inversão do relógio é feita a cada 10 unidades de tempo.



	always #10 clk = ~clk;



Observação: Atrasos explícitos não são sintetizados em portas lógicas!

Portanto, o código de design Verilog real sempre exige uma lista de sensibilidade.

Exemplo de projeto de elemento sequencial

O código mostrado abaixo define um módulo chamado tff que aceita uma entrada de dados, clock e reset ativo-baixo. A saída é invertida sempre que d é encontrado como 1 na borda positiva do clock. Aqui, o always O bloco é acionado na borda positiva de clk ou na borda negativa de rstn.

O que acontece na borda positiva do relógio?

Os seguintes eventos acontecem na borda positiva do clock e são repetidos para todas as bordas positivas do clock.

1. Primeiro if bloco verifica o valor de reset ativo-baixo rstn
1. Se rstn for zero, a saída q deve ser redefinida para o valor padrão de 0
2. Se rstn for um, significa que a redefinição não foi aplicada e deve seguir o comportamento padrão
2. Se a etapa anterior for falsa:
1. Verifique o valor de d e, se for um, inverta o valor de q
2. Se d for 0, mantenha o valor de q



module tff (input  		d,
						clk,
						rstn,
			output reg 	q);

	always @ (posedge clk or negedge rstn) begin
		if (!rstn)
			q <= 0;
		else
			if (d)
				q <= ~q;
			else
				q <= q;
	end
endmodule



O que acontece na borda negativa da reinicialização?

Os eventos a seguir acontecem na borda negativa de rstn e acontecem em todas essas ocorrências.

1. Primeiro if bloco verifica o valor de reset ativo-baixo rstn. Na borda negativa do sinal, seu valor é 0.
1. Se o valor de rstn for 0, significa que o reset é aplicado e a saída deve ser redefinida para o valor padrão de 0
2. O caso em que o valor de rstn é 1 não é considerado porque o evento atual é borda negativa do primeiro

Exemplo de Design de Elemento Combinacional

Um always bloco também pode ser usado no projeto de blocos combinacionais. Por exemplo, o circuito digital a seguir representa uma combinação de três portas lógicas diferentes que fornecem uma determinada saída no sinal o.

O código mostrado abaixo é um module com quatro portas de entrada e uma única porta de saída chamada o. O always O bloco é acionado sempre que qualquer um dos sinais na lista de sensibilidade muda de valor. O sinal de saída é declarado como tipo reg na lista de portas do módulo porque é usado em um bloco procedural. Todos os sinais usados ​​em um bloco procedural devem ser declarados como do tipo reg .



module combo (	input 	a,
      			input	b,
              	input	c,
              	input	d,
  	            output reg o);

  always @ (a or b or c or d) begin
    o <= ~((a & b) | (c^d));
  end

endmodule

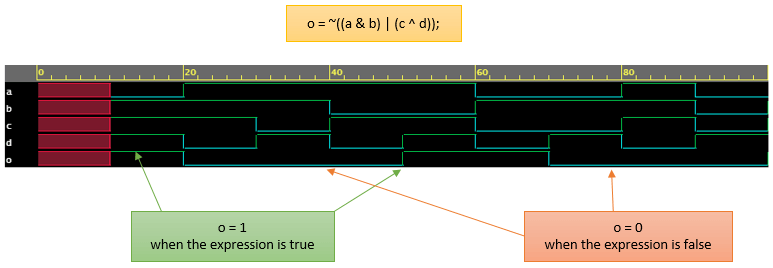

Veja que o sinal o torna-se 1 sempre que a expressão combinacional no RHS se torna verdadeira. Da mesma forma, o torna-se 0 quando RHS é falso.
Saída de simulação
Clique aqui para uma apresentação de slides com exemplo de simulação!
