De quantos eixos preciso em uma prensa dobradeira?

Uma dobradeira é uma peça vital de maquinário para qualquer oficina de fabricação de metal, mas pode ser uma escolha complexa ao decidir como sua nova dobradeira deve ser equipada. Existem várias opções de marcas, modelos e tamanhos de máquinas, bem como o que as impulsiona (como discutimos neste artigo:O que está impulsionando as dobradeiras?). Com toda essa complexidade, como você decide quantos eixos você precisa em uma prensa dobradeira? Quais eixos são importantes para suas necessidades?

Neste artigo, vamos detalhar o eixo da dobradeira descrevendo o que eles fazem e como isso pode beneficiá-lo para tornar sua escolha ao comprar uma dobradeira muito mais fácil.

O que é uma prensa dobradeira e como ela é usada?

Uma prensa dobradeira é uma máquina utilizada em oficinas de fabricação de metal para formar chapas metálicas em várias formas, como caixas, panelas e outros componentes importantes (mais sobre os fundamentos foram detalhados aqui:Noções básicas de operação da prensa dobradeira) Eles pressionam um aríete móvel segurando uma forma “ punção” em um “matriz” de forma oposta enquanto o material a ser formado é mantido no meio. Sob uma certa quantidade de tonelagem, a dobradeira força o material a assumir a forma do punção e da matriz. Quantas dobras são feitas, quão precisas são essas dobras e quão repetíveis as peças são de peça para peça são todas as funções que variam de uma dobradeira para outra e podem ser muito afetadas por quantos eixos a dobradeira está equipada.

Três grupos principais de eixos controlados em uma prensa dobradeira CNC moderna

Existem 3 tipos principais de eixos controlados pelo CNC em uma prensa dobradeira e, embora muitos outros eixos possam ser adicionados, essas 3 categorias são o básico que toda oficina de fabricação que usa ou pensa em comprar uma prensa dobradeira deve saber.

Controle do aríete de dobra

O primeiro eixo a ser controlado em uma prensa dobradeira é o aríete (ou cama em variantes de trabalho). O Ram controla a profundidade da curva e, na maioria dos casos, isso significa que o ângulo de curva, bem como a maioria das operações, está usando a técnica de dobra de ar. Este eixo é denominado "Eixo Y" e é comumente visto como Y1 e Y2, que se refere ao controle da mão direita e da mão esquerda dos mecanismos de força descendente.

Controle do medidor traseiro

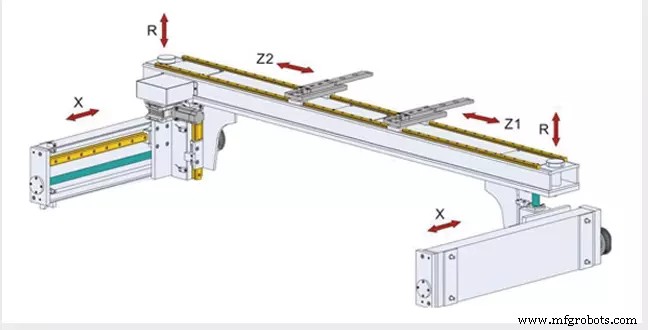

O próximo eixo a ser controlado em uma prensa dobradeira pode adicionar um pouco mais de complexidade. Esses acessos são o backagage e controlam a precisão do flange que está sendo formado. Dependendo da complexidade das peças que você está fazendo, o medidor traseiro pode ter apenas 1 eixo (X) ou até 6 eixos (mais em algumas máquinas). Estes eixos, como o Eixo Y de Rams também podem ter variantes de X ou X1/X2, R ou R1/R2, Z ou Z1/Z2 que simboliza a controlabilidade individual de cada um dos eixos independente do outro.
As opções de eixo de backgauge são:
Eixo X:Este eixo controla o movimento para frente e para trás do medidor. Posiciona os dedos batentes que o operador usa para apoiar o material mais perto ou mais longe das ferramentas de dobra. Este eixo é extremamente importante para manter o comprimento correto do flange da peça que está sendo formada. Na variante X1/X2, os batentes do medidor podem ser movidos independentemente para dentro ou para fora, ajustando-se assim para peças cônicas e mais complexas.
Eixo R:O Eixo R em uma prensa dobradeira é o próximo eixo necessário na formação de dobradeiras. Permite o movimento dos dedos medidores para cima ou para baixo, posicionando os dedos medidores para calibrar flanges pré-formados que descem sob o plano de dobra ou mesmo suportando peças mais pesadas. O eixo R também permite uma posição de medição mais longa, pois normalmente o medidor permite 2 ou mais pontos de medição no dedo quando a elevação é alterada. Na variante R1/R2 deste eixo, os dedos do medidor podem ser abaixados/elevados de forma independente, permitindo o posicionamento para medir e suportar peças muito complexas.
Eixo Z:O eixo Z em uma prensa dobradeira é a capacidade dos dedos do medidor se moverem em um caminho programado para a esquerda ou para a direita. Este eixo de movimento permite que o operador tenha vários conjuntos de ferramentas no freio enquanto os dedos do medidor seguem da configuração para a configuração, executando as funções de dobra necessárias conforme desejado. Na variante Z1/Z2 novamente estes eixos são completamente independentes um do outro e podem ser posicionados como tal. Um ótimo exemplo de utilização de uma configuração de eixo Z1/Z2 seria uma bandeja de drenagem/pingos muito longa, mas estreita. O eixo Z1/Z2 seria posicionado muito próximo para a formação de extremidade, mas então se afastaria para um suporte adequado ao formar as dobras mais longas.

Controle de várias opções e acessórios de produtividade

A próxima série de eixos de dobradeiras suporta recursos opcionais que podem melhorar a precisão de dobra, produtividade e manuseio de materiais. Os mais comuns desta classe de eixos são:

• • • Suporte para matriz de coroamento ou eixo V.
    • Suportes de chapas (levantar/suportar chapas grandes durante o processo de conformação)
    • Eixo do medidor traseiro adicional (X-Prime e outros)
    • Opções específicas do fabricante (suportes de matrizes móveis, etc.)

Quais são os eixos e suas funções?

Conforme detalhamos acima, o eixo da dobradeira possui as seguintes funções:

Eixo Y

Controla o Ram Up/Down (ou bed up/down em alguns designs). Este eixo é responsável pelo ângulo correto das curvas.

Eixo X:

Controla o movimento para frente/para trás (IN/OUT) do medidor de retorno. Este eixo controla o comprimento do flange que está sendo formado.

Eixo R:

Este eixo move o backgage PARA CIMA/PARA BAIXO e auxilia o Eixo X permitindo mais posições de medição e fornecendo suporte de material.

Eixo Z:

Este eixo controla a posição dos dedos de medição literalmente (L/R) e posiciona os dedos de medição através do programa de peça para conveniência e segurança do operador.

Qual ​​é o número mínimo de eixos necessários em uma prensa dobradeira?

O número mínimo de eixos necessários em uma prensa dobradeira é um. Simplesmente o eixo Y para controlar o UP/DOWN do Ram (ou cama em alguns projetos). Este eixo é o mais crítico, pois controla o ângulo da peça que está sendo formada. Se o eixo pressionar demais, a peça está curvada demais, se não pressionar o suficiente, o ângulo está muito curvado. O controle preciso e a repetibilidade deste eixo são as características mais importantes ao selecionar uma prensa dobradeira.

A configuração mais comum que vemos é o que muitos chamam de dobradeira de 3 eixos, que inclui Y1/Y2, X e R. Essa combinação de eixos fornece a maior funcionalidade em uma dobradeira com a maior acessibilidade também.

Aspectos a serem considerados ao comprar uma prensa dobradeira multi-eixo

Ao comprar uma dobradeira multi-eixo, é importante considerar primeiro a complexidade das peças que você está formando e os requisitos de precisão das peças formadas. Observe também que as operações de fabricação anteriores também são importantes e contribuirão com a precisão de sua dobradeira. Se você alimentar a dobradeira de uma máquina a laser, provavelmente estará obtendo peças muito precisas e, portanto, deve se inclinar para eixos opcionais adicionais no freio para ajudá-lo a continuar com essa precisão. No entanto, se você estiver formando peças de uma mesa de plasma, provavelmente não estará trabalhando com as tolerâncias mais desafiadoras.

As operações subsequentes que você pode ter planejado após a formação de material no freio também podem influenciar bastante as opções recomendadas para sua dobradeira. Por exemplo, se você planeja usar soldagem robótica em seu processo de fabricação, é vital que sua prensa dobradeira produza formas precisas, dobra após dobra sem um acúmulo de erros. Os sistemas de soldagem robóticos podem ser de grande valor e economia de tempo para o fabricante de produção, mas exigem sempre peças formadas com precisão e repetidamente formadas para o sucesso.
