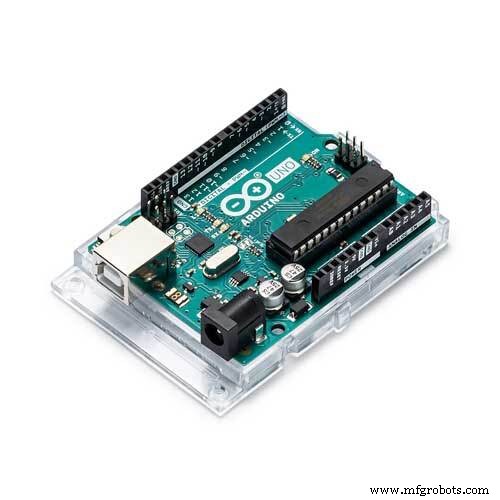

Arduino UNO

Ferramentas e máquinas necessárias

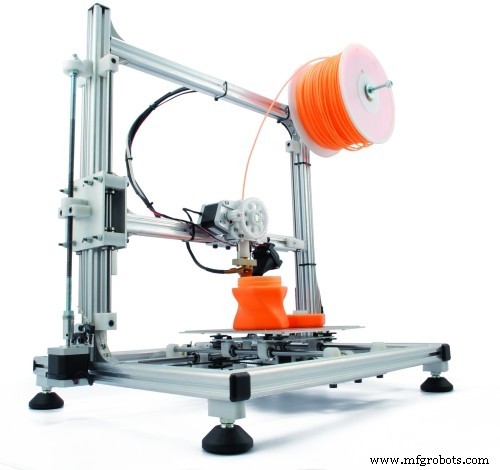

Impressora 3D (genérica)

Sobre este projeto

A música beneficia as pessoas. De crianças a idosos, a música melhora o humor, promove a saúde e estimula a memória. Recentemente, compartilhamos um livro musical infantil com a mãe de Annelle, que tem Alzheimer. Ficamos maravilhados com o quão alerta e feliz ela ficou ao ouvir as canções familiares. Não seria maravilhoso se mamãe pudesse ter seu próprio livro com música apropriada para a idade? Notable Board Books são livros personalizáveis e interativos contendo músicas e fotos personalizadas. Para encorajar o cantar junto, o Notable Board Books inclui uma faixa audível com música instrumental e vocal. Estamos tentando eliminar todos os botões e interruptores. O livro entrará no modo "pronto" quando retirado e reproduzirá a página selecionada pelo usuário.

Comece montando a caixa para os componentes eletrônicos e o alto-falante. Pegue o "backbase" e o "speakerhousingb" impressos em 3D.

Examine as duas peças do final e combine os orifícios.

Usando dois parafusos M3, conecte a caixa do alto-falante à caixa eletrônica.

Soldar os fios (cerca de 9 polegadas de comprimento) para o alto-falante de 4 ohms.

Fixe o alto-falante à caixa do alto-falante usando dois parafusos M3 e porcas.

Insira os fios do alto-falante pelo orifício grande na caixa eletrônica.

Dobre os cabos dos fotorresistores próximos ao corpo do resistor.

Insira os fotorresistores nos orifícios redondos do invólucro eletrônico. Uma pequena abertura retangular é fornecida para os cabos.

Prepare um pequeno pedaço de tubo termorretrátil (cerca de 1/2 polegada de comprimento) para o resistor fotográfico.

Deslize-o sobre uma das pontas do resistor fotográfico no plástico. Isso é feito para evitar que os dois fios se toquem acidentalmente e criem um curto-circuito.

Faça isso para todos os resistores de foto.

Agora, vamos começar a conectar as coisas usando o diagrama esquemático.

Solde um pedaço de fio enrolado em uma das pontas de um resistor fotográfico. Corte o excesso de chumbo.

Adicione um tubo termorretrátil sobre a conexão soldada.

Faça isso para todos os resistores de foto.

Conecte o fio à outra perna dos resistores foto. Todas essas pernas irão para o mesmo lugar, +5 volts.

Pegue um interruptor de inclinação de esfera rolante e insira-o no "tilt1" impresso em 3D. A extremidade de latão deve ser mais alta do que a extremidade de prata.

Solde os fios em cada extremidade da chave e coloque o conjunto no recipiente eletrônico - prenda com Velcro.

Pegue o "gabarito de punção" impresso em 3D e alinhe-o com o canto superior direito do livro em branco.

Use um punção para marcar o local dos orifícios.

Use uma broca de núcleo oco (usei 7 mm) para fazer os furos. Achei necessário pré-perfurar ligeiramente usando uma broca normal - para evitar que a broca oca vagueie. Uma furadeira pode ser usada para evitar esse problema.

O primeiro orifício passa por cinco páginas, o segundo por quatro, etc.

Após selecionar e dimensionar o texto e as fotos do livro, as páginas devem ser impressas em papel fotográfico (o papel fotográfico deve ser rígido e durável para evitar enrugamento durante o processo de colagem). Eu uso cola branca comum para esta fase.

Espalhe a cola generosamente.

Usando uma toalha de papel ou pincel, espalhe a cola uniformemente. Anexe a foto ou texto e espere secar antes de trabalhar em outra página (não queremos que as páginas grudem).

A música deve ser movida de uma fonte para o Notable Board Book. Para este exemplo, e para ser o mais aberto possível, selecionei músicas em que os direitos autorais haviam expirado, então Annelle tocou o teclado e nossa filha, Tia, forneceu o acompanhamento vocal. Mike gravou nossos esforços e transferiu a música usando o processo mostrado abaixo.

Não sou um consultor jurídico, mas provavelmente a música produzida comercialmente poderá ser usada se (a) você comprou a música E (b) a está usando para um indivíduo E (c) ela não é reproduzida publicamente E (d) é não distribuído ou vendido.

Não tendo acesso a um equipamento de gravação sério, usamos um iPhone. Em “Utilitários”, selecione “Memorandos de voz”.

Quando estiver pronto para gravar, pressione o botão vermelho de gravação.

Pressione o botão vermelho novamente quando a música terminar. Pressione "Concluído".

Pressione "Salvar" e abra o arquivo que acabou de salvar.

No lado esquerdo da palavra "Editar", há uma pequena caixa com uma seta apontando para cima. Selecione essa caixa.

Selecione "Mail" e envie o arquivo por e-mail para você mesmo.

O arquivo chegará como um tipo "m4a". Use seu mecanismo de busca favorito e pesquise "converter m4a em ogg." Vários conversores gratuitos estão disponíveis.

A placa de som Adafruit possui onze pinos de controle que correspondem a onze "slots" na memória. Se o som recém-gravado for reproduzido quando o pino do slot # 5 for puxado para baixo, o arquivo de som deve ser rotulado como "T05.ogg"

Conecte a placa de som Adafruit em seu computador (através de um cabo microUSB) e ela aparecerá como uma nova chave USB. Copie os arquivos.ogg para a placa de som. Ejete o tabuleiro e ele estará pronto para jogar.

Vamos examinar o esquema novamente.

Passe o fio da bateria de 9 volts pelo orifício grande da caixa do alto-falante até a caixa eletrônica. Conecte tudo de acordo com o esquema e carregue o esboço do software (incluído nos arquivos para este projeto) no Arduino.

Ligue o sistema (incline o gabinete) e ajuste o som (usando o botão no amplificador de áudio) para o nível desejado. Mais alto (não distorcido) é provavelmente melhor.

Orifícios no livro de quadro que estão desalinhados ou não limpos podem afetar a saída dos fotorresistores. Para verificar a tensão recebida na entrada analógica do Arduino, conectei o fio wire wrap à junção do resistor que se conecta aos pinos de entrada analógica. Eu rotulei os fios (1 a 5) conforme mostrado abaixo. Retirei esses fios (assim como o aterramento) e coloquei o livro do quadro sem apertar na caixa eletrônica. Na iluminação normal da sala, abri o livro em cada página e registrei a voltagem em cada pino de entrada. As leituras "escuras" eram de cerca de dois volts. As leituras de "página aberta" foram de 3,5 volts ou mais. As páginas mais profundas (menos túnel para a luz viajar) eram um pouco mais altas. Se a sala for mais clara, as leituras serão mais altas.

Como zero a cinco volts no Arduino resulta em leituras de 0 a 1023, as leituras de página aberta correspondem a um valor de cerca de 700. Não querendo cortá-lo muito perto, usei "600" como o número para indicar que uma página estava recebendo leve.

Cortei o Velcro de uma polegada de largura em tiras de 1/2 polegada de largura. Eles estão anexados aos recortes fornecidos no invólucro eletrônico.

Retire o plástico do velcro e coloque cuidadosamente o livro de modo que os orifícios na página do livro se alinhem com os resistores de foto. Aperte a tampa da bateria / alto-falante até a extremidade usando parafusos M3.

O livro agora está pronto para uso!

Livros de tabuleiro notáveis

Lista de materiais

(1) Arduino Uno

(1) Acionador WAV / OGG da placa de som Adafruit Audio FX com Flash de 16 MB

(1) Alto-falante de áudio de faixa completa de 2 ”4 ohm e 3 watts (Gikfun EK1725 na Amazon.com)

(1) Amplificador de áudio 3W DC 5 volts (DROK super small 3w + 3w .. na Amazon.com)

(5) resistor fotossensível de 5 mm

(1) Módulo de relé de 5 volts para Arduino

(1) Interruptor de inclinação, esfera de rolamento

(5) resistor de 3,3 K ohm, ¼ watt

(1) conector de bateria de 9 volts

(1) bateria de 9 volts

(6) Parafusos M3 x 12 mm

(2) porcas M3

(1) Placa de ensaio (2 "x 3,5")

(1) Livro de cartão em branco (6 "x 6")

(1) Velcro, 1 "de largura, 10" de comprimento

Diversos:solda, tubo de plástico retrátil, arame

Peças impressas em 3D

(1) Base traseira

(1) Caixa do alto-falanteb

(1) Alto-falante lidb

(1) tilt1

Arquivos

https://hackaday.io/project/96972/files

Código

Controle notável de livros da placa (Arduino)

Controle de livros da placa notável (Arduino) C / C ++

 int r =200; int r1 =200; int r2 =200; int r3 =200; int r4 =200; int a =0; // primeiro readint b =0; int c =0; int d =0; int e =0; int t1 =0; // conta umint t2 =0; // conta doisint on =0; int td =500; // time delayvoid setup () {pinMode (2, OUTPUT); pinMode (4, SAÍDA); pinMode (7, SAÍDA); pinMode (9, SAÍDA); pinMode (11, SAÍDA); pinMode (3, OUTPUT); // definir relé de bypass digitalWrite (3, HIGH); // manter o sistema em digitalWrite (2, HIGH); digitalWrite (4, ALTO); digitalWrite (7, ALTO); digitalWrite (9, ALTO); digitalWrite (11, ALTO); delay (1000); // esperar enquanto o livro está sendo pego} void loop () {r4 =analogRead (A4); r3 =leitura analógica (A3); r2 =leitura analógica (A2); r1 =leitura analógica (A1); r =leitura analógica (A0); se (r4> 600) {a =1; } se (r3> 600) {b =2; } se (r2> 600) {c =4; } se (r1> 600) {d =8; } se (r> 600) {e =16; } t1 =a + b + c + d + e; delay (600); // tempo entre leituras r4 =analogRead (A4); r3 =leitura analógica (A3); r2 =leitura analógica (A2); r1 =leitura analógica (A1); r =analogRead (A0); se (r4> 600) {a =1; } se (r3> 600) {b =2; } se (r2> 600) {c =4; } se (r1> 600) {d =8; } se (r> 600) {e =16; } t2 =a + b + c + d + e; if (t1 ==t2) {// leitura válida duas vezes seguidas if (a ==1) {digitalWrite (2, LOW); ligado =1; digitalWrite (4, ALTO); digitalWrite (7, ALTO); digitalWrite (9, ALTO); digitalWrite (11, ALTO); digitalWrite (3, ALTO); delay (150); // mantenha o pino baixo para placa de som fx} if ((b ==2) &&(on ==0)) {digitalWrite (4, LOW); digitalWrite (2, ALTO); digitalWrite (7, ALTO); digitalWrite (9, ALTO); digitalWrite (11, ALTO); digitalWrite (3, ALTO); ligado =1; atraso (150); } if ((c ==4) &&(on ==0)) {digitalWrite (7, LOW); digitalWrite (4, ALTO); digitalWrite (2, ALTO); digitalWrite (9, ALTO); digitalWrite (11, ALTO); digitalWrite (3, ALTO); ligado =1; atraso (150); } if ((d ==8) &&(on ==0)) {digitalWrite (9, LOW); digitalWrite (4, ALTO); digitalWrite (7, ALTO); digitalWrite (2, ALTO); digitalWrite (11, ALTO); digitalWrite (3, ALTO); ligado =1; atraso (150); } if ((e ==16) &&(on ==0)) {digitalWrite (11, LOW); digitalWrite (4, ALTO); digitalWrite (7, ALTO); digitalWrite (9, ALTO); digitalWrite (2, ALTO); digitalWrite (3, ALTO); atraso (150); } if (t2 ==0) {digitalWrite (11, HIGH); digitalWrite (4, ALTO); digitalWrite (7, ALTO); digitalWrite (9, ALTO); digitalWrite (1, ALTO); digitalWrite (3, LOW); // desligar o relé de bypass}} on =0; a =0; b =0; c =0; d =0; e =0; }
