Compreendendo as configurações de eixos CNC:de quantos eixos você precisa?

Ainda me lembro do momento em que uma máquina CNC parou no meio do corte, não por causa de uma falha mecânica, mas porque interpretei mal os limites do seu eixo. Essa lição cara me ensinou que cada configuração CNC — seja de 3 ou 5 eixos — tem uma capacidade distinta que deve atender às suas necessidades de projeto. Neste guia, apresentarei os conceitos essenciais dos eixos CNC, compararei configurações comuns e ajudarei você a decidir quando vale a pena fazer uma atualização.

1. O que exatamente é um eixo CNC?

As máquinas CNC (Controle Numérico Computadorizado) substituem a direção manual pela precisão controlada por computador. As instruções do código G determinam onde a ferramenta se move, com que rapidez e que ação executar – cortar, furar, fresar ou girar. Essa automação proporciona repetibilidade, geometria complexa e consistência em diversas peças.

O movimento que uma máquina CNC pode executar é definido por seus eixos. Cada eixo representa um grau de liberdade:linear (X, Y, Z) ou rotativo (A, B, C, etc.). Compreender esses movimentos é fundamental para selecionar a máquina certa para seus projetos.

Principais componentes das máquinas CNC

• Controlador – O cérebro que traduz o código G em sinais motores.
• Máquina-ferramenta – Inclui o fuso (rotação de alta velocidade) e as ferramentas de corte (fresas de topo, brocas, tornos).
• Motores e sistema de acionamento – Servomotores ou motores de passo controlam com precisão cada eixo.
• Dispositivos de fixação – Grampos, tornos e acessórios fixam a peça durante a usinagem.
• Software CAD/CAM – CAD cria o design; CAM o converte em código G.

Esses componentes devem funcionar em harmonia e a quantidade de eixos influencia diretamente na versatilidade da máquina.

2. Configurações comuns de eixos CNC

A escolha da contagem correta de eixos depende da geometria da peça, do volume de produção e do orçamento. Abaixo está uma comparação rápida das configurações usadas com mais frequência.

Máquinas CNC de 3 eixos

• Movimento: X, Y, Z (somente linear)
• Usos típicos: Carpintaria, escultura de móveis, sinalização, produção básica de moldes.
• Prós: Simples, acessível, amplamente disponível, ideal para cortes planos ou rasos.
• Contras: Não é possível usinar rebaixos ou superfícies curvas sem reposicionamento; limitado a três eixos lineares.

Máquinas CNC de 4 eixos

• Eixo Extra: Eixo A (giratório em torno de X)
• Usos típicos: Gravura curva, peças cilíndricas (pernas de cadeiras, tubos).
• Prós: Permite corte lateral sem reaperto manual; maior precisão.
• Contras: Custo mais alto, curva de aprendizado mais acentuada.

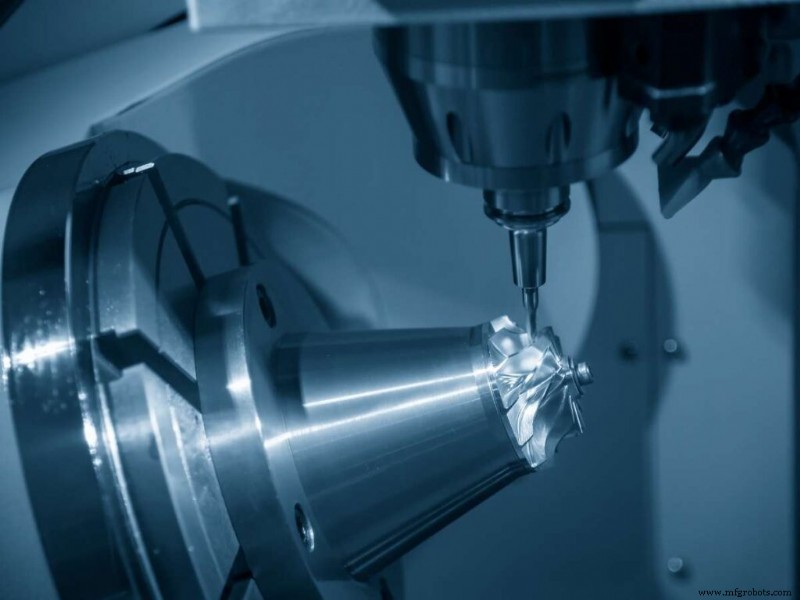

Máquinas CNC de 5 eixos

• Eixos extras: Eixo A e eixo B (giro em torno de X e Y)
• Usos típicos: Aeroespacial, automotivo, implantes médicos, moldes de alta precisão.
• Prós: Elimina múltiplas configurações, aumenta a precisão e corta peças complexas em uma única passagem.
• Contras: Caro, requer programação e manutenção avançadas.

6 eixos e além

• Eixos extras: Rotação ou inclinação contínua (eixo C, eixo D, etc.)
• Usos típicos: Corte de metais de altíssima precisão, lâminas de turbinas, robótica industrial.
• Prós: Máxima flexibilidade e precisão para as tarefas mais complexas.
• Contras: Muito caro, exige conhecimento especializado.

3. Quando atualizar de 3 eixos para vários eixos

À medida que a sua carga de trabalho evolui, as limitações de uma máquina de 3 eixos tornam-se aparentes:reposicionamentos repetidos, erros de alinhamento e perda de trabalhos. Considere atualizar se notar algum dos seguintes:

• Reposicionamento manual frequente: Perder tempo e correr o risco de desalinhamento.
• Projetos complexos ou curvos: Sua máquina atual não atende às expectativas do cliente.
• Pressão competitiva: Os concorrentes vencem projetos que exigem capacidade multieixo.
• Limites de volume de produção: A máquina não consegue lidar com pedidos maiores com eficiência.

Custo x ROI da atualização

Investir em uma máquina de eixo superior é significativo, mas os benefícios a longo prazo muitas vezes justificam a despesa:

• 4 eixos: 30-50% mais do que um 3 eixos, mas elimina o reaperto manual.
• 5 eixos: Custo inicial mais alto, mas economiza mão de obra e desperdício de material ao usinar todos os lados em uma única configuração.

Por exemplo, uma oficina que atualizou para um CNC de 5 eixos para peças aeroespaciais personalizadas duplicou a sua capacidade de produção num ano e garantiu contratos de maior valor.

Considerações sobre custos operacionais

• 3 eixos:custo inicial mais baixo, mas maior mão de obra e tempos de usinagem mais longos.
• 4 eixos:custo médio, maior eficiência, tempo de configuração reduzido.
• 5 eixos:maior custo, mínima intervenção humana, menor desperdício.

4. Problemas comuns por contagem de eixos

Contagem de eixos	Problemas Comuns	Soluções
3 eixos	Limitado a cortes lineares; múltiplas configurações aumentam erros e trabalho.	Atualize para 4 eixos para movimento rotativo; use gabaritos para reduzir o reposicionamento.
4 eixos	Complexidade do software e maiores necessidades de manutenção.	Investir em treinamento de operadores e ferramentas de simulação; agende manutenção preventiva.
5 eixos	Desafios de calibração e alinhamento; maior custo e risco de tempo de inatividade.	Use sistemas de calibração e sondagem a laser; foco no treinamento da equipe e na manutenção preventiva.
6 eixos+	Programação extensa; altos custos operacionais.	Implementar gêmeo digital e detecção de colisão; reserva para empregos com margens altas.

5. Fatores-chave ao escolher uma máquina CNC

Aplicativo principal

Combine a máquina com o seu trabalho típico:carpintaria básica → 3 eixos; moldes complexos → 4 ou 5 eixos; aeroespacial ou médico → 5 ou 6 eixos.

Orçamento

3 eixos oferece o ponto de entrada mais acessível; 4 eixos acrescentam flexibilidade sem custos excessivos; 5 eixos e mais além têm um preço elevado, mas podem compensar através da redução da mão-de-obra e de um tempo de resposta mais rápido.

Software e programação

Máquinas de eixos mais altos exigem software CAD/CAM avançado e operadores qualificados. Considere os custos de treinamento e o suporte do fornecedor ao tomar sua decisão. Por exemplo, as máquinas fáceis de usar da Blue Elephant vêm com software pré-configurado e recursos de treinamento.

Manutenção e reparo

Mais eixos significam mais peças móveis. As máquinas de 3 eixos são mais simples de manter, enquanto as máquinas de 5 eixos exigem calibração rotativa regular e podem necessitar de técnicos especializados para unidades de 6 eixos.

Conclusão

Escolher a máquina CNC certa é uma decisão técnica e comercial. A contagem correta de eixos economiza tempo, reduz custos e abre novos recursos de produção. Se você não tiver certeza de qual máquina atende às suas necessidades, entre em contato com a Blue Elephant. Nossos especialistas recomendarão o melhor sistema, fornecerão vídeos de treinamento e oferecerão suporte contínuo.
