2024 Soluções Avançadas de Processamento Profundo de Pedra – Sistemas CNC de Serra de Ponte e Gravação

Em 2024, o setor de processamento profundo de pedra alcançou avanços notáveis em precisão, eficiência e automação. Essas inovações atendem à crescente demanda por fabricação de pedra premium em construção, design de interiores, fabricação de monumentos e áreas relacionadas. As principais tecnologias agora incluem máquinas CNC de corte de pontes, unidades de gravação em pedra, centros de pedra de quartzo e muito mais.

Ⅰ. Portfólio de produção de processamento profundo de pedras da Blue Elephant

A Blue Elephant CNC Machinery Co., Ltd., com sede em Building1, Wanda Center, Lixia District, Jinan City (15A03), oferece uma gama completa de soluções CNC - desde máquinas de gravação e laser até equipamentos de processamento de pedra e madeira. Nossa linha de pedras inclui cortadores de ponte de cinco e quatro eixos, centros CNC para pedra e equipamentos de gravação.

Essas máquinas lidam com mesas de cerâmica, mesas redondas, pias de banheiro, armários, mesas de centro, pisos e azulejos de escadas, cenários de TV e muito mais.

Ideal para fabricantes de azulejos, oficinas de pedra, empresas de decoração, canteiros de obras, oficinas de cerâmica e incorporadores imobiliários.

Oferecemos uma experiência perfeita:design, produção, vendas, instalação, treinamento e suporte pós-venda. O histórico consistente de excelência em vendas reconhecida pelo setor de nossa equipe ressalta nosso compromisso com a qualidade e o sucesso do cliente.

Ⅱ. Máquina de serra ponte CNC de cinco eixos

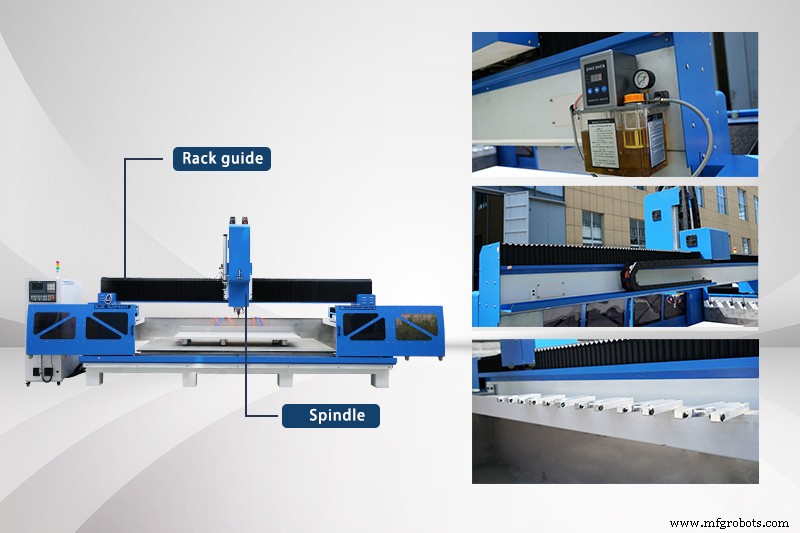

1. Serra CNC para ponte de pedra ES5 de 5 eixos - Visão geral

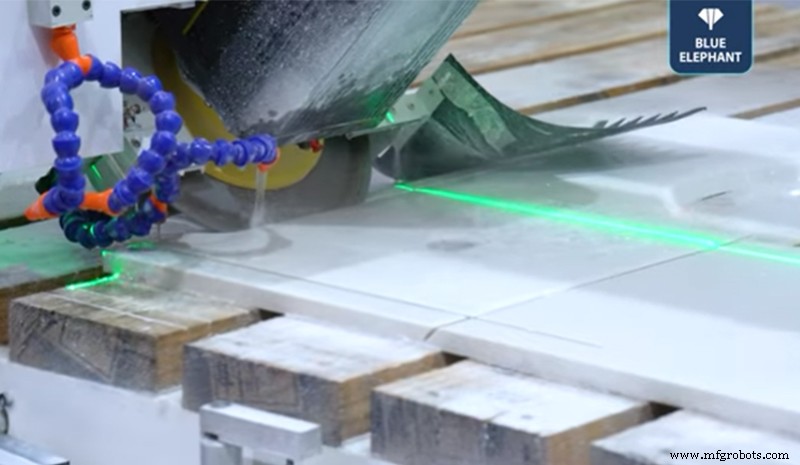

A ES5 é uma cortadora de ponte de cinco eixos de última geração que conta com uma câmera integrada, posicionamento automático da placa e um cabeçote giratório de 360°. Ela é excelente no corte de formas complexas – formato de leque, circular, poligonal, corte de diamante, linhas retas e chanfros de 45° – em granito, mármore, pedra artificial e ardósia.

As aplicações incluem lajes de pedra, armários de azulejos, bancadas, mesas de jantar, louças sanitárias, painéis de parede e degraus de escadas. A máquina é fácil de usar, suporta importação CAM e incorpora guias lineares de primeira linha e racks de precisão para desempenho estável e de alta velocidade. Seu tamanho compacto simplifica o transporte, a instalação e o comissionamento.

Parâmetros

Curso:X3200mm×Y2000mm×Z400mm
Eixos:C ±360°, A 0–90°
Velocidades:X30m/min, Y30m/min, Z15m/min
Servomotores:X/Y1300W, Z1300W (freado), A/C1000W
Trilhos guia:rack X,Y,Z 30#
Mesa de trabalho:3200×2000mm, madeira quadrada
Peso máximo de giro:800kg
Máx. espessura de corte:100mm
Parafuso de esfera Z 3210PREYP, redutor X/Y JapãoSHIMPO

2. Capacidades de usinagem

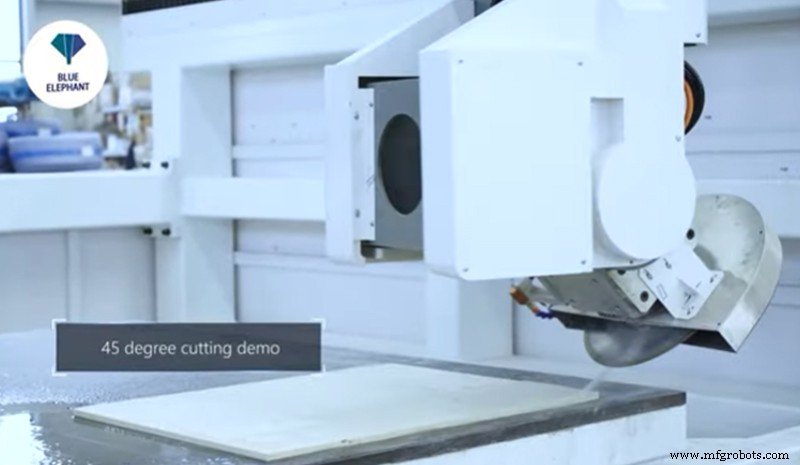

Corte 45°

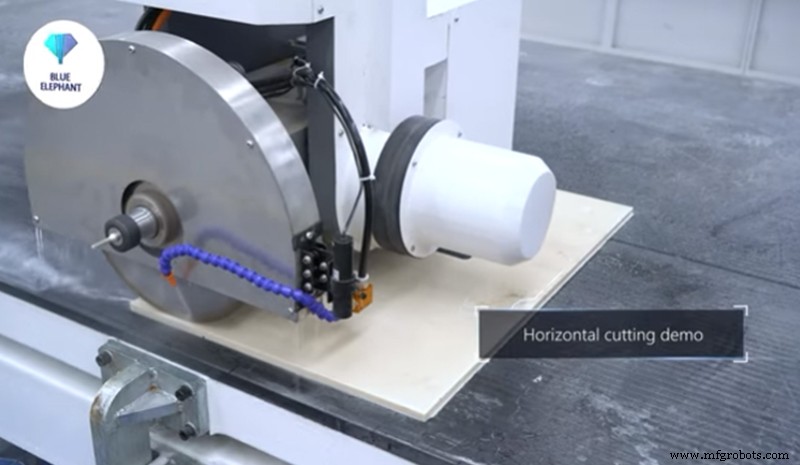

Corte horizontal

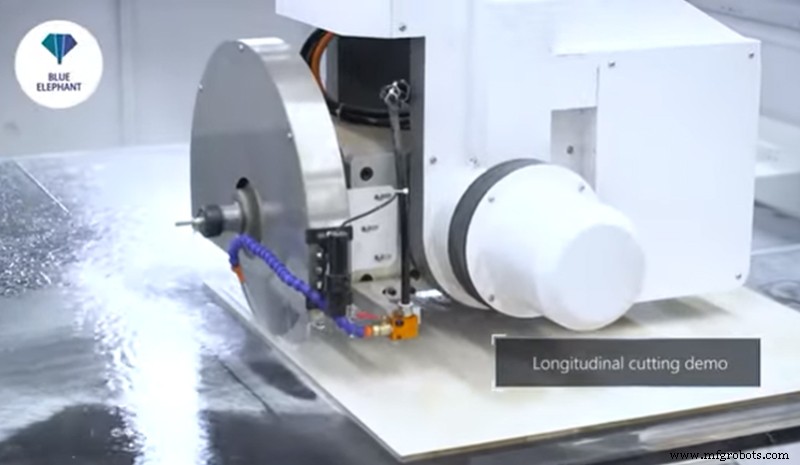

Corte Longitudinal

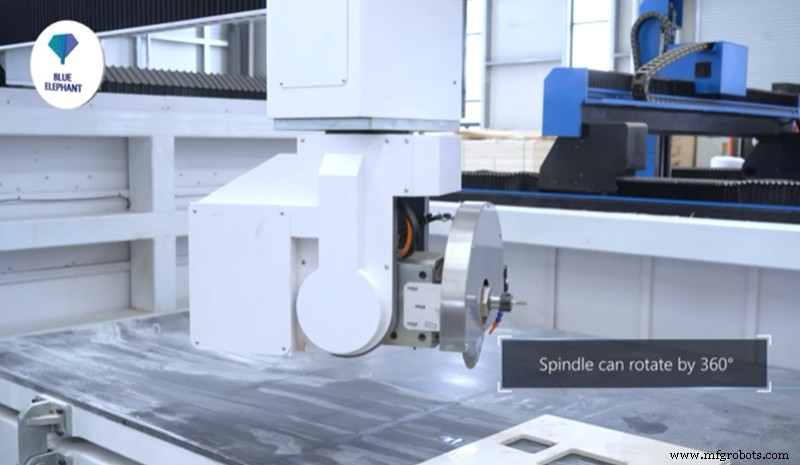

Fuso

3. Dicas operacionais

• Treinamento de operadores: Os cortadores de ponte de cinco eixos são complexos; o treinamento certificado garante um uso seguro e eficiente.
• Simulação de caminho: Simule o caminho da ferramenta no software antes de cortar para evitar colisões e erros.
• Intervalo do eixo: Verifique se cada eixo opera dentro de seus limites seguros para proteger os rolamentos.
• Fixação da peça: Prenda a pedra com firmeza para evitar movimentos e manter a precisão.

4. Amostra de demonstração

Ⅲ. Máquina de serra ponte CNC de quatro eixos

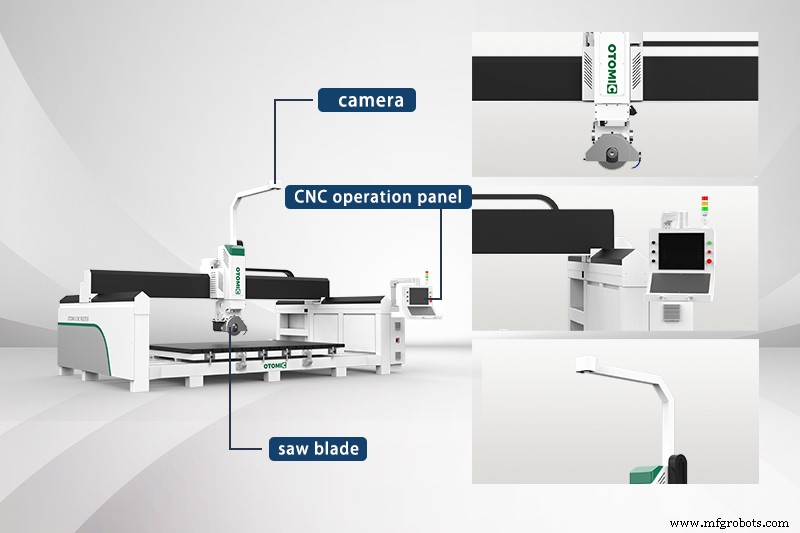

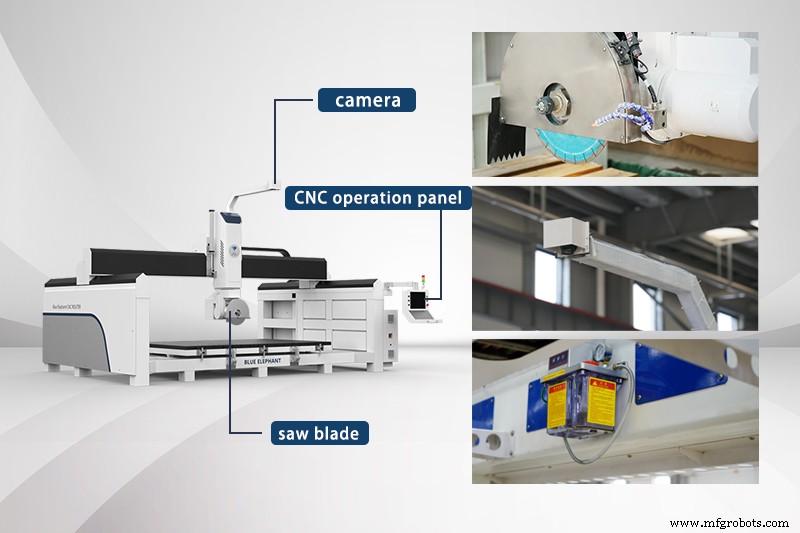

1. ES4‑3220 – Serra ponte de granito de 4 eixos – Visão geral

O eixo C do ES4‑3220 oferece rotação de 0° ou 45°, e a câmera opcional e o posicionamento infravermelho melhoram a precisão. É amplamente adotado para lajes de pedra, bancadas, armários e características arquitetônicas.

2. Principais recursos

• Lâmina com inclinação de 45° para chanfros, canais e furos de bacia.
• Inversão da bancada de 85° para carga/descarga rápida.
• Cabeça infravermelha para localização precisa do corte.
• Ventosa automática para manuseio seguro da placa.

Parâmetros

Curso:3200×2000×200mm
Eixo C ±360°, Eixo A 0/45°
Velocidade:X30m/min, Y30m/min, Z10m/min
Servomotores:X/Y 2kW HANYU, Z 2kW HANYU (freado), C 1kW HANYU
Trilhos guia:Taiwan 30#
Mesa de trabalho:madeira quadrada de 3200×2000mm
Ângulo de rotação:0–85°, capacidade de peso 800kg
Tamanho da lâmina:360 mm, espessura máxima 60 mm
Inversor:Fuling de 18,5 kW
Controlador:sistema CAM personalizado Blue Elephant
Pressão do ar:0,6–0,8 MPa
Tensão:380V/3P/50Hz
Tamanho da máquina:5,85×4,5×3,6m
Peso:3,5t

3. Demonstrações de usinagem

Corte 45°

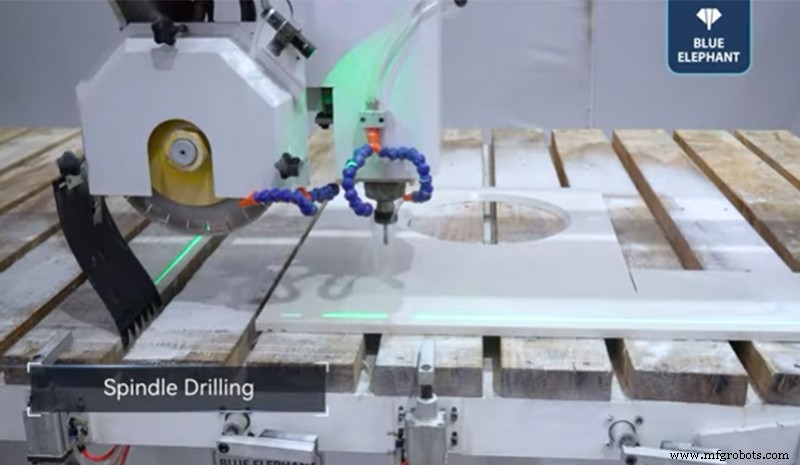

Perfuração do fuso

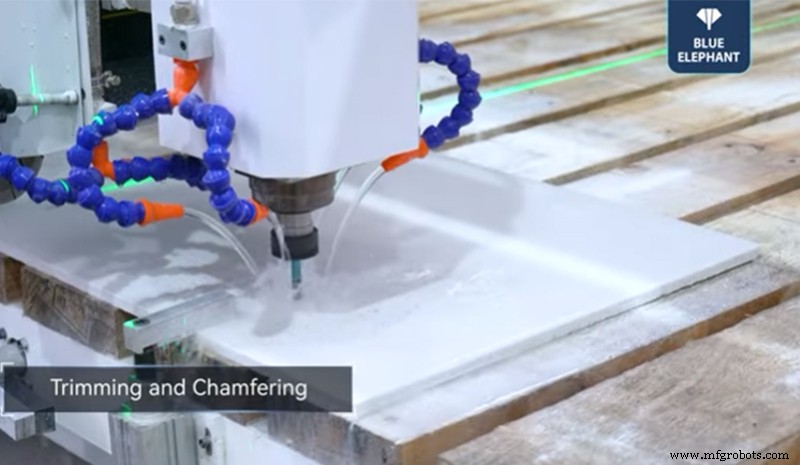

Aparar e chanfrar

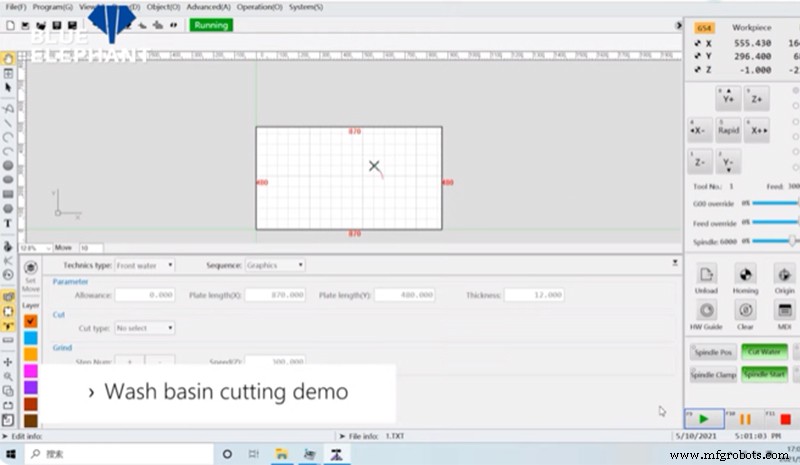

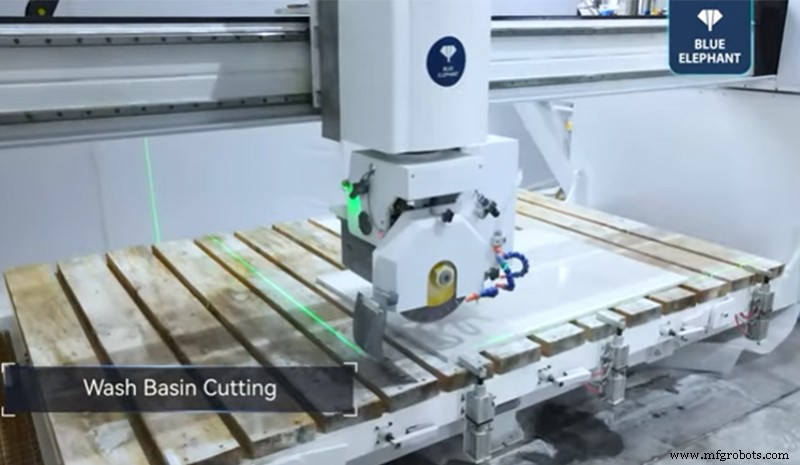

Corte de lavatório

4. Segurança e Manutenção

• Use EPI (óculos, luvas, máscara contra poeira).
• Pare imediatamente se aparecer ruído/vibração anormal.
• Mantenha uma velocidade de corte consistente para evitar o desgaste da ferramenta.
• Conheça o local da parada de emergência para um desligamento rápido.

5. Amostra de demonstração

Ⅳ. Centro de usinagem CNC para pedra

1. ES3‑3015 – Centro CNC Automático para Pedra de Quartzo

O ES3‑3015 é um centro de usinagem de alta precisão que trabalha com pias de cozinha, bancadas, pias e muito mais. Ele integra retificação de bordas, polimento, furação, fresamento e corte de formato personalizado, proporcionando cortes convencionais, chanfros de 45° e cortes em vários ângulos com uma única chaveta.

Recursos

• O processamento inteligente e totalmente automatizado elimina a poeira e protege os trabalhadores contra pneumoconiose.
• A interface intuitiva permite que os operadores comecem em um dia.
• Adequado para cozinha, banheiro, ilha de bar, mesa de centro e tampos de pedra.
• Corpo resistente com tratamento de têmpera para maior durabilidade.

Parâmetros

Modelo:ELECNC3015
Curso X/Y:3000×1500mm (opções de até 4000mm)
Curso Z:500 mm (opções 400 mm)
Eixo:Kenturn 7,5 kW ATC refrigerado a água
Revista de ferramentas:12 slots
Controle:Syntec 60WED, servo YASKAWA 1kW
Trilhos guia:Taiwan 30#; Z:Parafuso de esfera de alta precisão Taiwan TBI
Lubrificação automática e calibração de ferramentas

Destaques de usinagem

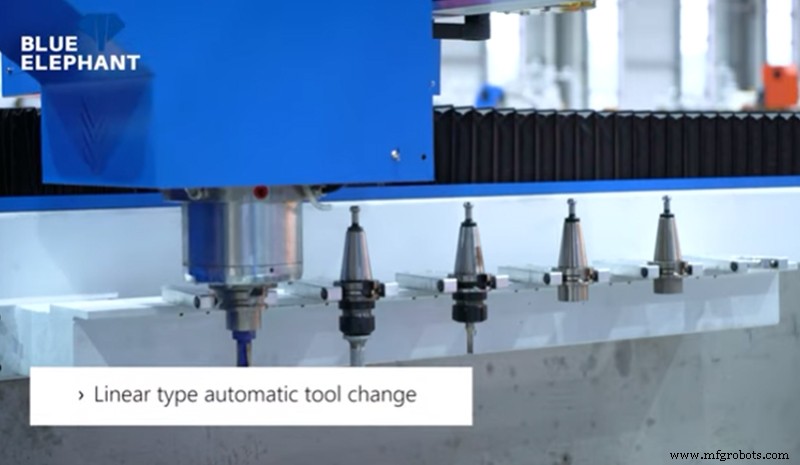

Troca Linear de Ferramenta

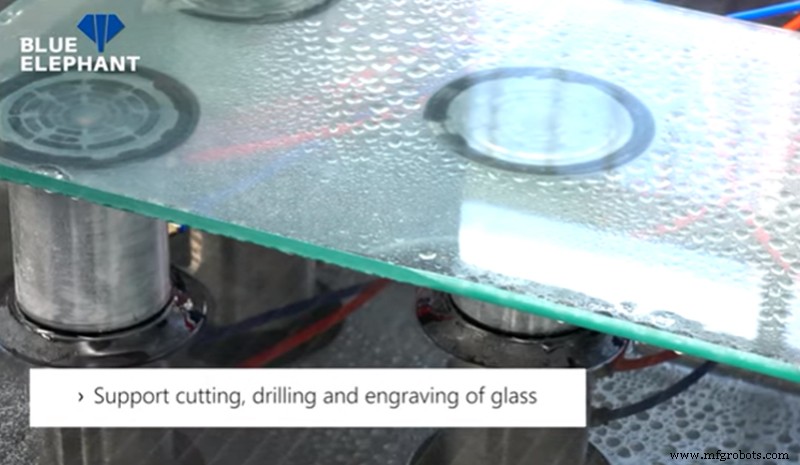

Corte, perfuração e gravação de vidro

Corte de lavatório

Considerações sobre a máquina

• Valide o programa CNC para evitar erros.
• Substitua as ferramentas gastas imediatamente para preservar a precisão.
• Evite sobrecarga para proteger o equipamento e a qualidade.

Mostruário de amostra

2. ELECNC‑1530 – Centro CNC de bancada de dois processos

Visão geral

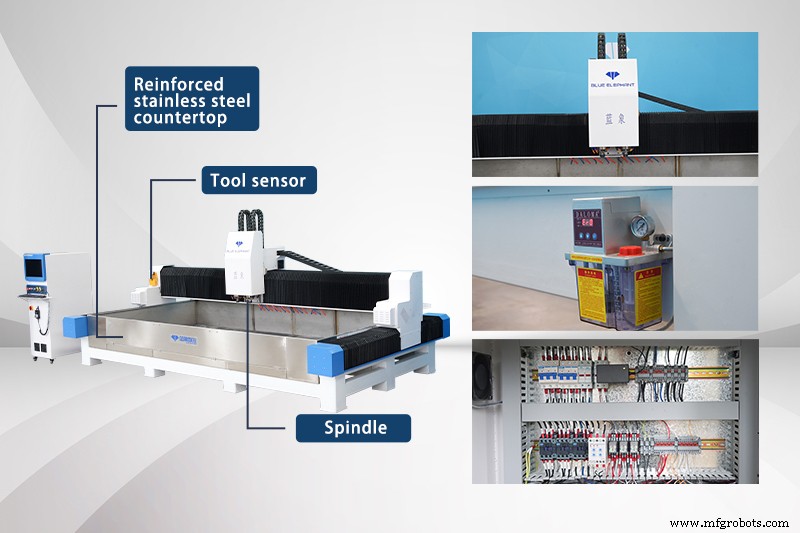

Projetado para afiação, gravação e polimento rápido de placas de quartzo e rocha. Possui velocidade de corte de 0–30 m/min, fuso resfriado a água e troca automática de ferramenta (12 ferramentas). Mesa de aço inoxidável garante estabilidade.

Principais recursos

• Um botão para alternar entre borda e gravação.
• Troca rápida de ferramenta em 3 segundos para alto rendimento.
• Canais, puncionamento, polimento, corte e escavação integrados.
• Manuseio versátil de materiais:pedra, quartzo, vidro, etc.

Parâmetros

Modelo:ELECNC1530
Curso X/Y:1500×3000mm (opções de até 4000mm)
Curso Z:200 mm (opções de até 400 mm)
Fuso:5,5 kW refrigerado a água, 2 fusos
Inversor:5,5 kW
Comando:código G e código M
Velocidade de deslocamento:60m/min, velocidade de trabalho 0–30m/min
Precisão:± 0,03 mm

Exemplos de destaques

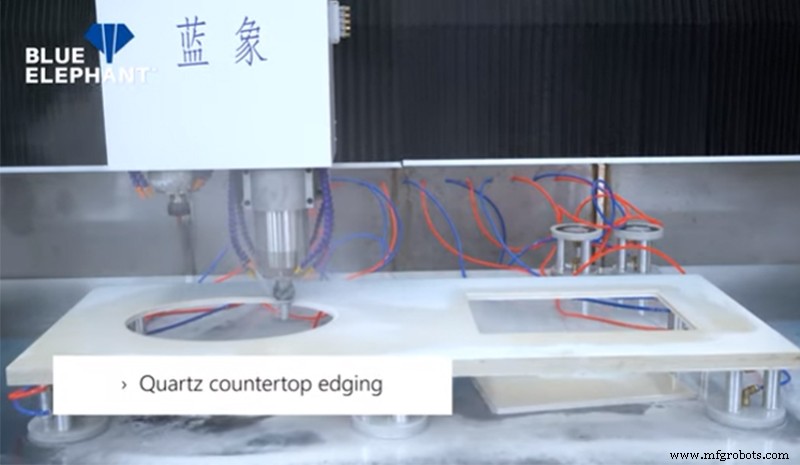

Borda de bancada de quartzo

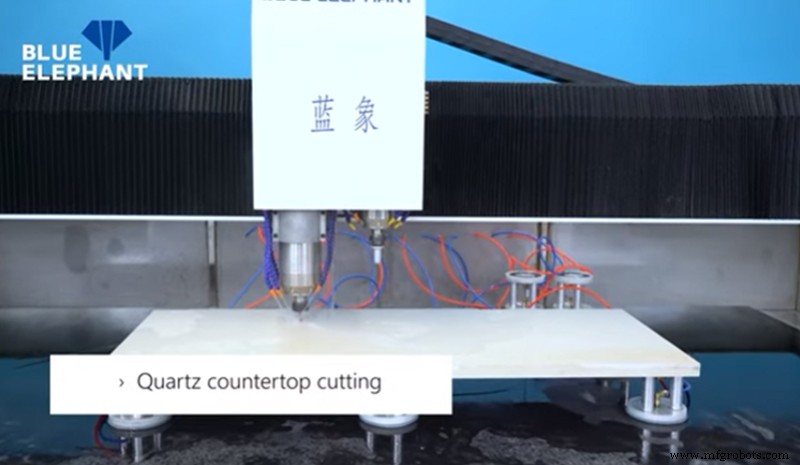

Corte de bancada de quartzo

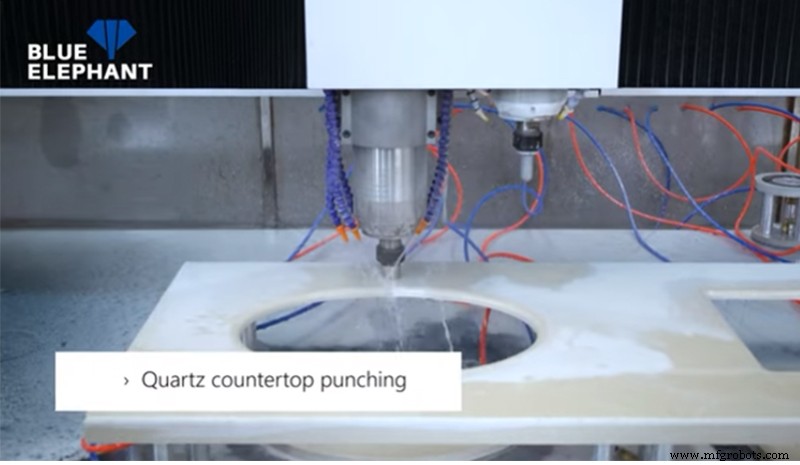

Perfuração de bancada de quartzo

Considerações sobre a máquina

• Ajuste a profundidade de corte à espessura do material.
• Certifique-se de que o sistema de resfriamento esteja operacional para evitar superaquecimento.
• Mantenha uma distância segura das lâminas rotativas; sempre desligue durante a manutenção.
• Monitore em tempo real sons anormais ou desgaste de ferramentas.

Processando Amostras

Ⅴ. Máquina de gravação em pedra

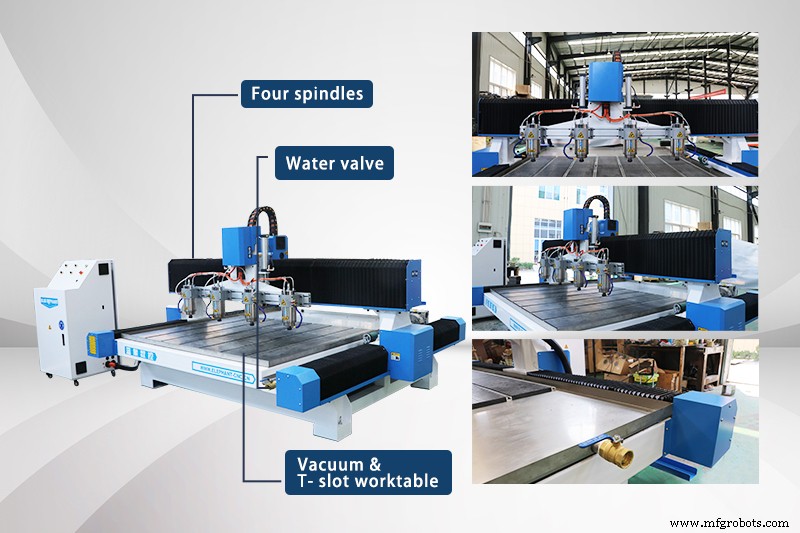

1. ELECNC‑1815S – CNC para escultura em pedra 3D com múltiplas cabeças

Nossos equipamentos de gravação vêm em configurações de cabeçote único e cabeçote múltiplo, com guias lineares importadas, engrenagens helicoidais de alta precisão e um sistema de redundância de suporte de carga. A robusta estrutura de aço e o gabinete de camada dupla reduzem a vibração, garantindo uma precisão de posicionamento submilimétrica, mesmo sob uma carga de seis toneladas.

Recursos

• Spray de água integrado para resfriar o fuso e prolongar a vida útil da ferramenta.
• Otimizado para peças de pedra, metal e madeira nobre.
• O gabinete antiestático e à prova de poeira protege os componentes eletrônicos de controle.

Parâmetros

Modelo:ELECNC1815‑4S
Curso X/Y:1800×1500mm (opções de até 4000mm)
Curso Z:200 mm (opções de até 500 mm)
Fuso:3 kW refrigerado a água, 24.000 RPM (opcional 4,5/5,5/6 kW)
Inversor:Fuling de 3,7 kW
Controle:unidades de passo Mach3 e YASKAWA
Trilhos guia:Taiwan 20#; Z:Parafuso de esfera TBI de Taiwan
Coberturas contra poeira, sistemas de refrigeração e lubrificação integrados

Considerações sobre a máquina

• Mantenha a área de operação limpa para evitar escorregões.
• Substitua imediatamente as ferramentas gastas; evite cortar com pontas cegas.
• Conheça o local da parada de emergência para um desligamento rápido.

Mostruário de amostra

Ⅵ. Perspectivas futuras para equipamentos de processamento profundo de pedra

A procura de pedra continua a crescer com a urbanização e a expansão da infra-estrutura. A durabilidade estética da pedra posiciona-a na vanguarda da decoração arquitetónica de alta qualidade. Consequentemente, a indústria do processamento profundo está a orientar-se para uma maior eficiência e soluções mais inteligentes e baseadas na IA, oferecendo um vasto horizonte para o crescimento e a inovação.

Ⅶ. Conclusão

A linha 2024 da Blue Elephant – serras ponte de cinco e quatro eixos, centros de usinagem avançados e equipamentos de gravação versáteis – combina controle de qualidade rigoroso com suporte pós-venda abrangente. Faça parceria conosco para elevar suas capacidades de processamento de pedra.

Para obter mais informações, visite https://www.elephant-cnc.com/ ou entre em contato conosco via WhatsApp em +86‑15064026772.
