Prototipagem rápida no setor aeroespacial:acelerando a inovação do conceito ao voo

Na indústria aeroespacial, a prototipagem rápida é mais do que uma técnica de fabricação – é um facilitador estratégico que transforma projetos em componentes prontos para voo em velocidade recorde.

Ao aproveitar a maquinação CNC, a produção subtrativa e aditiva (a impressão 3D que todos conhecemos), as empresas aeroespaciais validam rapidamente os projetos, descobrem falhas antecipadamente e reduzem os custos de desenvolvimento em até 20% – um número partilhado pelos principais analistas do setor.

Mesmo com estes métodos rápidos, a entrega de um protótipo totalmente testado ainda pode levar alguns meses, sublinhando a necessidade de prototipagem iterativa e de alta velocidade num campo onde as margens de segurança não são negociáveis.

Nas seções a seguir, examinamos como as ferramentas de prototipagem estão remodelando a cadeia de fornecimento aeroespacial, simplificando a jornada da ideia ao cockpit.

O que é prototipagem rápida?

Originada na década de 1970, a prototipagem rápida transforma rapidamente projetos CAD em modelos físicos ou montagens usando técnicas como fabricação aditiva, usinagem CNC e muito mais. Na indústria aeroespacial, são essenciais tanto protótipos de alta fidelidade que espelhem o produto final como modelos de baixa fidelidade para verificação de conceito.

A integração antecipada de protótipos permite que os engenheiros testem funcionalidades, obtenham feedback e refinem projetos, garantindo que os padrões de desempenho e segurança sejam atendidos desde o início.

Prototipagem Rápida no Contexto Aeroespacial

Para a aviação, a prototipagem rápida concentra-se na produção de peças em escala real e em escala real que atendam a padrões regulatórios rigorosos e sobrevivam a condições operacionais extremas. Ele une teoria e produção, permitindo validação exaustiva sem comprometer a fabricação em grande escala.

Ao contrário da prototipagem genérica, a prototipagem rápida aeroespacial prioriza sistemas críticos de voo, materiais especializados e execução impecável, delineando limites claros entre prototipagem, fabricação e estágios de fabricação.

Como funciona o processo de prototipagem aeroespacial

O processo combina tecnologia de ponta com engenharia tradicional para acelerar o desenvolvimento de componentes.

Sete etapas essenciais

1. Conceituação e modelagem CAD: Os designers criam modelos 3D detalhados, garantindo que todas as partes interessadas compartilhem uma visão unificada de funcionalidade e estética.
2. Seleção de materiais e métodos: Após a aprovação, as equipes escolhem materiais apropriados de nível aeroespacial (ligas de titânio, alumínio, termoplásticos) e métodos como impressão 3D, usinagem CNC ou disposição de compósitos.
3. Fabricação de protótipo: Os métodos selecionados constroem o protótipo, seja aditivo camada por camada ou remoção subtrativa de um bloco sólido.
4. Teste e avaliação inicial: Os primeiros testes confirmam a precisão geométrica e o desempenho básico em condições simuladas.
5. Refinamento e iteração: O feedback impulsiona ajustes no design, muitas vezes exigindo vários protótipos para atender a especificações precisas.
6. Validação Avançada: Testes estruturais, térmicos e regulatórios abrangentes confirmam a conformidade com os padrões do setor.
7. Revisão final e próximas etapas: Uma validação bem-sucedida leva a um sinal verde para a produção ou a uma decisão de refinar ainda mais, com base no desempenho e nos resultados regulatórios.

Tipos de prototipagem aeroespacial

Protótipos Visuais

Modelos em estágio inicial que verificam formas e dimensões. Feitos com materiais econômicos, eles apoiam o alinhamento das partes interessadas sem o gasto de componentes de especificações de voo.

Protótipos Funcionais

Construídos com materiais adequados para voo, esses protótipos testam a resistência mecânica, a aerodinâmica e a resiliência térmica, identificando problemas de projeto críticos para a segurança antes da produção em massa.

Modelos em escala

As representações de tamanho reduzido permitem testes aerodinâmicos em túneis de vento e verificação de ajuste espacial, permitindo que os projetistas iterem rapidamente e comuniquem conceitos de forma eficaz.

Modelos em escala real

Réplicas exatas de peças finais facilitam testes reais, exercícios de manutenção e validação final, reduzindo significativamente o risco de erros posteriores dispendiosos.

Protótipos Digitais

Os modelos e simulações CAD virtuais fornecem informações rápidas e econômicas sobre o desempenho aerodinâmico, térmico e estrutural, orientando as decisões de projeto antes da construção de qualquer peça física.

Principais técnicas de prototipagem rápida

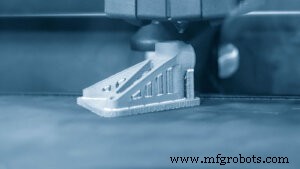

Impressão 3D (Manufatura Aditiva)

Acúmulo camada por camada usando termoplásticos especializados ou pós metálicos, ideal para geometrias complexas, estruturas leves e produção de pequenas tiragens.

• Personalização e iteração rápida
• Mínimo desperdício de material
• Capacidade de produzir recursos internos complexos

As limitações incluem restrições de volume de construção, alto custo de material para metais premium e a necessidade de pós-processamento para obter o acabamento superficial final.

Usinagem CNC

Um processo subtrativo que oferece precisão e propriedades mecânicas robustas, adequado para requisitos de alta temperatura ou alta resistência.

• Precisão dimensional excepcional
• Versatilidade entre materiais
• Confiabilidade comprovada para peças aeroespaciais

As desvantagens são o maior desperdício de material, custos de ferramentas e desafios com geometrias internas complexas.

Layup composto

Colocar materiais reforçados com fibra (carbono ou vidro) em moldes e curá-los para criar estruturas leves e de alta resistência.

• Relação resistência/peso superior
• Resistência à corrosão e durabilidade
• Orientação de fibra personalizável para desempenho direcionado

Requer disposição intensiva de mão-de-obra, matérias-primas caras e controle de qualidade rigoroso.

Formação a Vácuo

Aquecimento de folhas plásticas sobre moldes e uso de pressão de vácuo para moldar peças de paredes finas – ideal para painéis internos e gabinetes de UAV.

• Configuração simples e rápida
• Rápido retorno para design iterativo
• Econômico para peças de tamanho médio

Não é adequado para aplicações de alta tensão ou paredes espessas e depende muito da qualidade do molde.

Modelagem de túnel de vento

Modelos em escala são testados em túneis de vento para capturar forças aerodinâmicas e padrões de fluxo, essenciais para validar asas, fuselagens e outras formas complexas.

• Fornece dados aerodinâmicos precisos do mundo real
• Permite o refinamento antecipado da forma

Requer instalações especializadas e pode ser caro, com algumas limitações na replicação de todas as condições de voo.

Escolhendo a técnica certa

A seleção depende da finalidade do protótipo, necessidades de materiais, complexidade geométrica, orçamento, volume de produção, pós-processamento e especificações técnicas.

1. Definir a finalidade do protótipo (visual, funcional ou em escala)
2. Avaliar requisitos de materiais e restrições ambientais
3. Considere a geometria e a complexidade
4. Equilibrar o orçamento e as expectativas de tempo de lançamento no mercado
5. Considere o volume de produção e as necessidades de pós-processamento
6. Garantir que as capacidades técnicas atendam às tolerâncias e às demandas de resistência

Materiais comumente usados em prototipagem aeroespacial

• Ligas de alumínio – leves, usináveis e com alta relação resistência/peso
• Ligas de titânio – alta resistência, resistência à corrosão, tolerância a altas temperaturas
• Plásticos de alto desempenho (PEEK, PEI) – estabilidade térmica para componentes internos
• Compósitos (fibra de carbono ou vidro) – excepcional resistência ao peso, núcleo estrutural
• Ligas de aço – usadas onde é necessária resistência máxima
• Termoplásticos (ABS, Nylon) – comuns na impressão 3D para validação antecipada

Benefícios da prototipagem rápida no setor aeroespacial

• Ciclos de desenvolvimento acelerados e tempo de lançamento no mercado mais rápido
• Potenciais reduções de custos de 10 a 20% por meio da detecção precoce de falhas
• Liberdade para explorar projetos complexos e de alto desempenho
• Experimentação de baixo risco com novos materiais e conceitos
• Mitigação de riscos identificando problemas antes da produção completa
• Colaboração aprimorada entre equipes de design, engenharia e fabricação
• Validação rápida de desempenho e conformidade regulatória
• Inovação estimulada, impulsionando a tecnologia aeroespacial

Desafios na prototipagem aeroespacial

• Exigências rigorosas de conformidade regulatória e documentação
• Altos custos de materiais e processos para componentes de nível aeroespacial
• Geometrias complexas que exigem técnicas de fabricação avançadas
• Margem mínima para erro em peças críticas de voo
• Restrições de tempo mesmo com métodos rápidos (geralmente meses para protótipos complexos)
• Alocação de recursos para mão de obra qualificada e equipamentos especializados

Aplicações nas indústrias aeroespaciais

• Componentes da fuselagem – seções da asa, reforços da fuselagem, superfícies aerodinâmicas

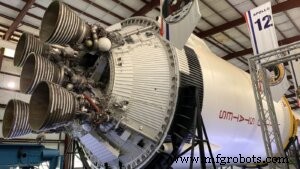

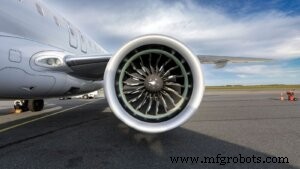

• Motor e Propulsão – pás de turbina, validação de comportamento térmico
• Interiores da cabine – assentos, compartimentos superiores, controles ergonômicos
• Invólucros para aviônicos e eletrônicos – dissipação de calor e instalação
• Veículos aéreos não tripulados (UAVs) – peças leves e específicas para a missão
• Manutenção e treinamento – réplicas de acessórios e auxílios de treinamento para equipes de terra

Conformidade regulatória em prototipagem aeroespacial

• Certificações de segurança e integridade estrutural pelas autoridades da aviação
• Padrões de qualidade de materiais ISO e específicos do setor
• Rastreabilidade e documentação abrangente para peças aprovadas para voo
• Aderência aos regulamentos éticos e de segurança relativos ao uso de materiais

Práticas recomendadas para prototipagem aeroespacial bem-sucedida

• Defina metas claras para o protótipo (visual x funcional)
• Repita com frequência para reduzir os custos de redesenho posterior
• Escolha materiais alinhados com os requisitos operacionais
• Mantenha documentação detalhada para rastreabilidade
• Aproveite ferramentas de simulação para pré-selecionar designs
• Conduza protocolos de testes realistas que imitem as condições operacionais
• Promova a colaboração multifuncional desde o início
• Planeje antecipadamente as etapas de pós-processamento (usinagem, pintura, montagem)

Selecionando um parceiro de prototipagem rápida aeroespacial

• Experiência técnica comprovada em materiais aeroespaciais e fabricação avançada
• Aderência às certificações do setor e garantia de qualidade rigorosa
• Capacidade de produção adequada e prazos de entrega confiáveis
• Histórico de projetos aeroespaciais e estudos de caso bem-sucedidos
• Suporte de engenharia para melhoria de design e otimização de desempenho
• Capacidade de pós-processamento e acabamento de acordo com as especificações finais
• Preços transparentes e comunicação clara sobre os direcionadores de custos

Na 3ERP, trazemos uma década de experiência em prototipagem aeroespacial, fornecendo estruturas treliçadas, componentes de uso final e modificações com verificações e certificações de qualidade rigorosas. Quer você precise de um único protótipo ou de uma produção em série, nossas soluções rápidas e confiáveis ​​são adaptadas aos seus desafios aeroespaciais. Entre em contato conosco ou solicite um orçamento diretamente pelo nosso site.

O futuro da prototipagem rápida no setor aeroespacial

• Ciclos de inovação acelerados alimentados por prototipagem rápida
• Surgimento de compósitos avançados e ligas de alta temperatura
• Fabricação híbrida que combina técnicas aditivas e subtrativas
• Automação e IA para otimização de design e programação de produção
• Gêmeos digitais e simulações avançadas reduzindo a necessidade de testes físicos
• Custos mais baixos e maior acessibilidade, permitindo uma adoção mais ampla em todo o setor

Conclusão

A prototipagem rápida está remodelando o desenvolvimento aeroespacial. Por meio de impressão 3D, usinagem CNC, disposição de compostos e muito mais, construímos, testamos e refinamos projetos com mais rapidez e confiabilidade do que nunca. Ao corrigir os problemas antecipadamente, reduzimos o retrabalho dispendioso e aceleramos a jornada desde o conceito até o voo. À medida que os materiais e as tecnologias evoluem, o potencial para protótipos ainda mais rápidos, mais baratos e mais seguros aumenta – abrindo caminho para a próxima geração de aeronaves e naves espaciais.
