Prototipagem Rápida para Dispositivos Médicos:Técnicas, Etapas e Impacto na Indústria

A prototipagem rápida está remodelando o desenvolvimento de dispositivos médicos, reduzindo riscos de design, reduzindo custos e acelerando o tempo de lançamento no mercado. A detecção precoce de falhas significa menos reprojetos dispendiosos e aprovações regulatórias mais rápidas.

Por que a prototipagem rápida é importante para dispositivos médicos

Os principais benefícios incluem:

• Desenvolvimento acelerado e iterações mais rápidas
• Identificação precoce de problemas de design e usabilidade
• Ergonomia aprimorada através do feedback dos usuários
• Redução de custos significativa ao evitar alterações em estágio final
• Documentação e testes regulatórios simplificados
• Confiança dos investidores através de protótipos tangíveis

Implementando Prototipagem Rápida

A jornada começa com esboços, passando rapidamente para modelos CAD e depois para maquetes físicas ou digitais. Cada iteração refina a forma, o ajuste, a função e a interação do usuário antes da produção completa.

Ferramentas como impressoras 3D, máquinas CNC e software de simulação permitem que as equipes validem a estética e o desempenho antecipadamente, reduzindo os ciclos de redesenho e garantindo a conformidade regulatória.

Visão geral do processo de prototipagem

O ciclo típico começa com um conceito, prossegue para o CAD e culmina em um protótipo dentro de 1 a 2 semanas. Múltiplas iterações refinam a forma, a ergonomia, a funcionalidade e a segurança, orientadas por equipes multifuncionais.

Principais etapas da prototipagem de dispositivos médicos

1. Conceituação e planejamento
   • Defina a finalidade, os requisitos, a viabilidade, o orçamento e o cronograma.
2. Design e modelagem CAD
   • Crie projetos digitais e itere a geometria para atender às especificações.
3. Seleção de materiais
   • Escolha materiais biocompatíveis, duráveis e esterilizáveis.
4. Prototipagem Preliminar (Alfa)
   • Validar forma, ajuste e ergonomia sem funcionalidade total.
5. Prototipagem Funcional (Beta)
   • Teste o desempenho do dispositivo e colete feedback dos usuários.
6. Refinamento do design
   • Incorpore feedback para melhorar o desempenho e a usabilidade.
7. Conformidade e validação
   • Documente alterações, prepare-se para testes formais e atenda aos padrões regulatórios.
8. Prontidão de produção
   • Finalizar o projeto para produção em massa, estabelecer a cadeia de fornecimento e aplicar o controle de qualidade.

Técnicas de prototipagem em dispositivos médicos

Cada técnica oferece vantagens distintas com base na geometria, volume e necessidades de material.

• Impressão 3D – Aditiva, rápida, ideal para formas complexas e soluções personalizadas.
• Usinagem CNC – Subtrativa e de alta precisão para peças funcionais.
• Moldagem por injeção – rápida para volumes médios, permitindo testes realistas.
• Corte a laser – precisão 2D para gabinetes e componentes planos.
• Fundição a Vácuo – Econômico para lotes pequenos e médios com excelente acabamento superficial.

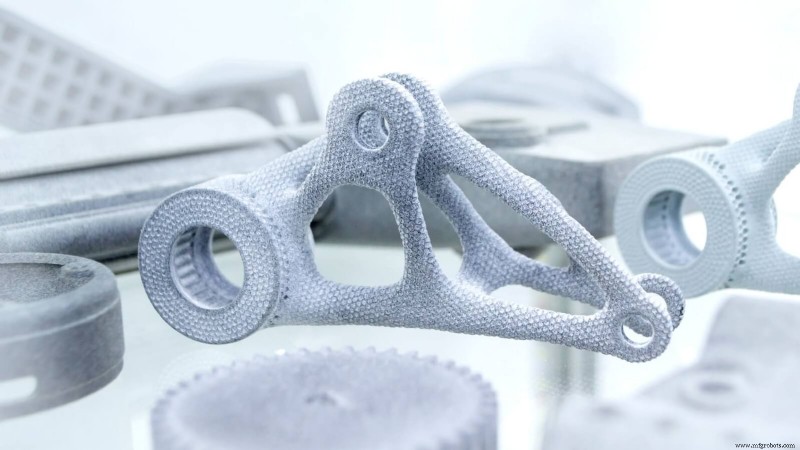

Impressão 3D

Constrói peças camada por camada a partir de dados CAD, suportando métodos como FDM, SLS, MJF e SLA.

• Benefícios:entrega rápida, baixo desperdício e alterações fáceis no projeto.
• Limitações:certificação de materiais para uso final, necessidades de pós-processamento, restrições de escala.

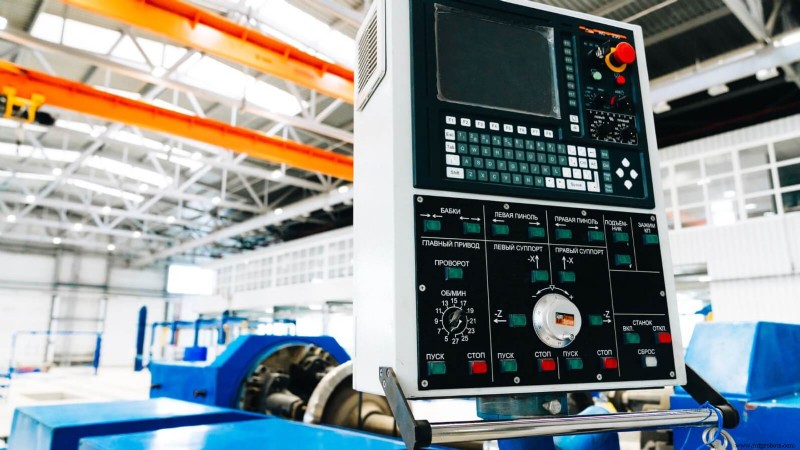

Usinagem CNC

Oferece precisão dimensional para metais e plásticos de engenharia, adequada para testes funcionais.

• Prós:tolerâncias restritas, qualidade consistente.
• Contras:custo mais alto para peças complexas, tempos de configuração mais longos.

Moldagem por injeção

Ideal para verificar geometria, resistência e montagem com materiais de produção reais.

• Prós:peças repetíveis, testes de materiais realistas.
• Contras:Alto custo inicial de ferramentas, menos flexibilidade para mudanças.

Corte a laser

Corte 2D de alta precisão para gabinetes e componentes planos.

• Prós:configuração rápida, ferramentas mínimas.
• Contras:limitado a formas 2D, o acabamento da borda pode precisar de processamento extra.

Fundição a Vácuo

Cria peças com muitos detalhes a partir de moldes de silicone, ideais para pequenos lotes.

• Prós:Baixo custo de ferramental, excelente acabamento superficial.
• Contras:Vida útil limitada do molde (~20-25 peças), repetibilidade variável.

Escolhendo a técnica certa

Considere:

• Requisitos de biocompatibilidade de materiais e esterilização.
• Complexidade da peça – impressão 3D para geometrias complexas; CNC ou fundição para formas mais simples.
• Volume – protótipos únicos versus produção piloto.
• Custo e prazo de entrega – investimento inicial versus ciclo de vida total.
• Necessidades de acabamento superficial e tolerância.

Materiais para prototipagem

• Plástico ABS – forte, fácil de usar, adequado para caixas.
• Silicone – flexível, biocompatível, ideal para vedações e peças específicas do paciente.
• Metais de grau médico (titânio, aço inoxidável) – duráveis, resistentes à corrosão, usados em implantes.
• Bio‑resinas – adaptadas para SLA/DLP, fornecem alto detalhe e integridade mecânica.

Tipos de protótipo

• Prova de conceito – valide a viabilidade e mitigue os riscos iniciais.
• Apresentação visual – refine a estética e a ergonomia.
• Funcional (Beta) – teste mecânica, eletrônica e usabilidade.
• Pré-produção – teste final usando materiais e processos pretendidos.
• Alfa – verificações dimensionais básicas sem funcionalidade completa.
• Piloto – produto quase final para testes clínicos ou lançamentos suaves.

Conformidade Regulatória

Estruturas principais:

• Diretrizes da FDA – controles de projeto, fatores humanos, aprovação pré-comercialização.
• ISO 13485 – gestão de qualidade para dispositivos médicos.
• Marcação CE – conformidade da UE em matéria de segurança, saúde e ambiente.
• Teste de biocompatibilidade – essencial para materiais em contato com tecidos.

Garanta a conformidade por meio de:

• Documentação de projeto abrangente.
• Avaliação de riscos e integração de fatores humanos.
• Manutenção de registros detalhados de todas as iterações.
• Validação antecipada de materiais e processos.
• Orientação regulatória especializada.

Considerações sobre custos

Embora a prototipagem incorra em despesas iniciais, ela economiza dinheiro ao detectar problemas antecipadamente. A impressão 3D e o CNC reduziram os custos e o tempo de resposta, tornando os protótipos funcionais um investimento que vale a pena.

Linha do tempo para um protótipo

Os primeiros protótipos alfa podem ficar prontos em 1–2 semanas. As iterações subsequentes podem levar dias ou semanas, influenciadas pela complexidade do projeto, materiais e demandas regulatórias.

Selecionando um parceiro de prototipagem

• Histórico de regulamentações sobre dispositivos médicos.
• Ampla gama de técnicas e materiais.
• Garantia de qualidade em conformidade com ISO.
• Ciclos de iteração rápidos e escalabilidade.
• Experiência regulatória (FDA, CE, ISO).
• Comunicação transparente e gerenciamento de projetos.

Os serviços de prototipagem de dispositivos médicos da 3ERP combinam conhecimento técnico, métodos econômicos e conhecimento regulatório para cumprir cronogramas agressivos de projeto até o mercado.

Conclusão

A prototipagem rápida não é mais opcional:é um facilitador estratégico de dispositivos médicos mais seguros, mais rápidos e mais compatíveis. Ao adotar um design iterativo, testes rigorosos e previsão regulatória, aproximamo-nos de um futuro onde a inovação na saúde chega aos pacientes de forma mais rápida e confiável.
