Símbolos Essenciais de GD&T na Usinagem que Todo Engenheiro CNC Deve Conhecer

A usinagem de metal CNC é um ofício de precisão que exige controle de qualidade rigoroso. Até mesmo uma fração de polegada pode transformar uma montagem funcional em uma falha. Para garantir consistência, engenheiros confiam em uma linguagem padronizada de dimensionamento e tolerância geométrica (GD&T).

O Que é GD&T?

GD&T é a estrutura padrão da indústria para definir e comunicar tolerâncias, forma, orientação e localização de características em um desenho. Em vez de escrever especificações longas, um único símbolo transmite uma tolerância completa. O sistema usa 14 símbolos fundamentais, organizados em três categorias primárias: forma, orientação e localização.

Categorias de Símbolos GD&T

1. Tolerâncias de Forma

Símbolos de forma controlam a forma geral de uma característica, refinando limites de tamanho e garantindo uniformidade em uma peça.

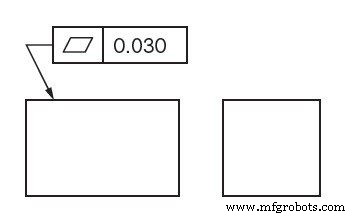

Planicidade

A planicidade especifica o quão nivelada uma superfície deve ser, independentemente de qualquer datum ou característica de referência. É crítica quando uma peça requer uma superfície uniformemente plana.

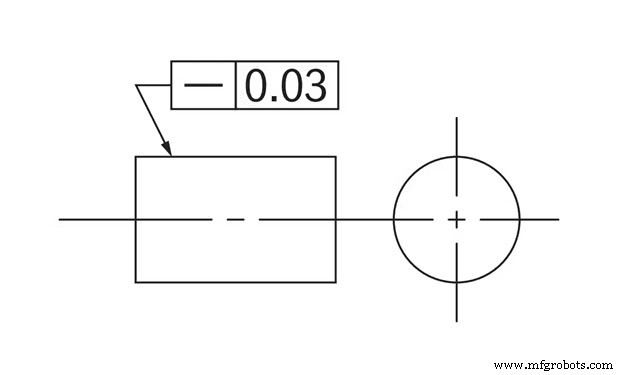

Retidão

A retidão limita o desvio de uma linha ou superfície de uma linha reta verdadeira em duas dimensões. É frequentemente aplicada a superfícies planas como a face de um bloco.

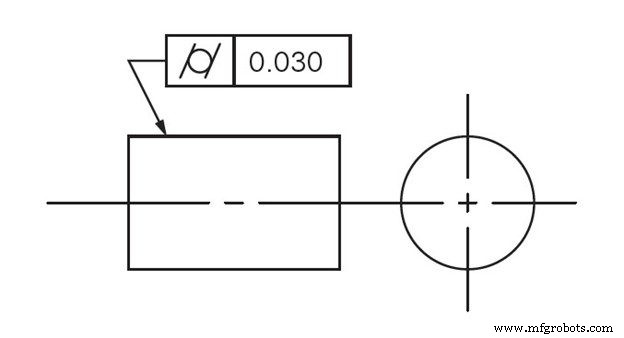

Cilindricidade

A cilindricidade mede o quão próximo uma característica se conforma a um cilindro verdadeiro. Dois cilindros concêntricos — interno e externo — definem a zona de tolerância ao longo de todo o comprimento da peça.

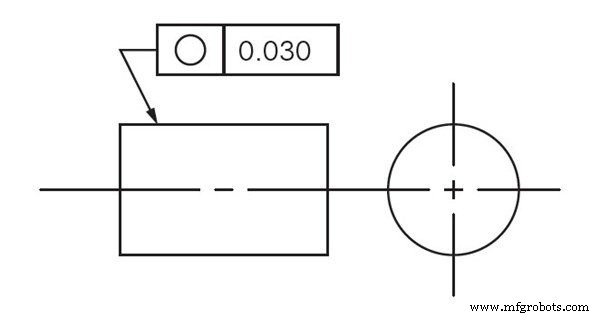

Circularidade (Redondeza)

A circularidade descreve como uma seção transversal se encaixa dentro de um círculo verdadeiro. Diferente da cilindricidade, aplica-se apenas a um plano 2-D.

2. Tolerâncias de Orientação

Símbolos de orientação controlam a inclinação de uma característica relativa a um datum. Geralmente são aplicados junto com dimensões de ângulo básicas e também podem influenciar a forma quando usados em superfícies.

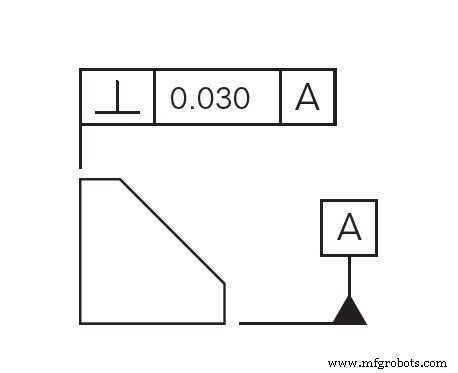

Perpendicularidade

A perpendicularidade garante que uma superfície ou linha referenciada esteja em um ângulo de 90° em relação à superfície ou linha datum.

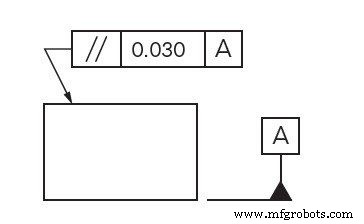

Paralelismo

O paralelismo exige que uma característica corra paralela a uma superfície ou linha datum ao longo de todo seu comprimento.

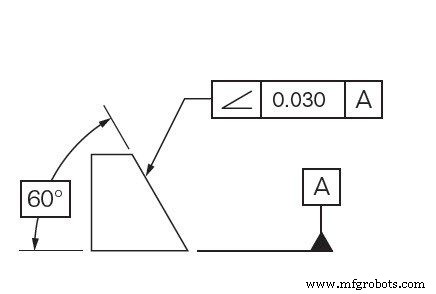

Angularidade

A angularidade especifica uma relação angular precisa entre uma característica e um datum, além da restrição de 90° da perpendicularidade.

3. Tolerâncias de Localização

Símbolos de localização governam a colocação exata de uma característica. São pareados com dimensões lineares básicas e podem controlar posição, perfil e geometria geral.

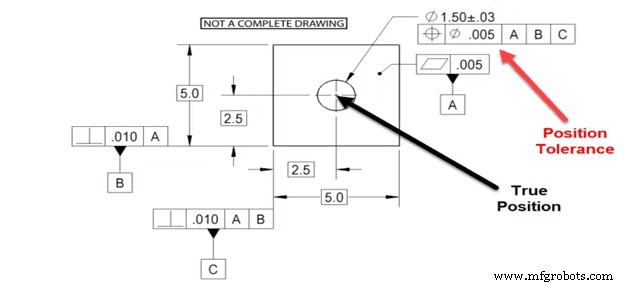

Posição

A posição, ou posição verdadeira, localiza o plano mediano ou eixo de uma característica. Pode ser aplicada independentemente do tamanho da característica ou sob condição de material, tornando-a um dos símbolos GD&T mais versáteis.

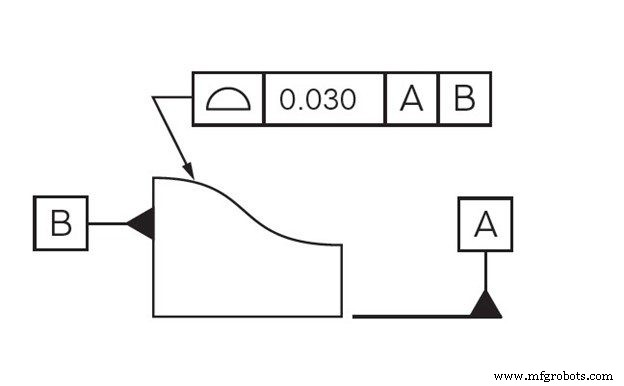

Perfil de uma Superfície

Este símbolo define uma zona de tolerância 3-D em torno de uma superfície — geralmente uma curva ou forma — garantindo que cada ponto na superfície caia dentro da zona.

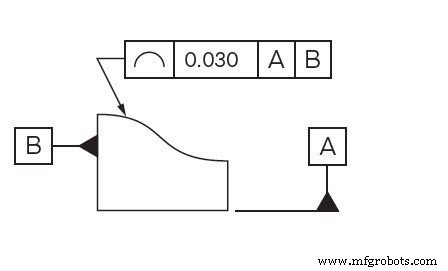

Perfil de uma Linha

Perfil de uma linha cria uma zona de tolerância 2-D em torno de uma característica linear, permitindo variação controlada em seção transversal para formas curvas ou irregulares.

Usinagem de Precisão e Entrega pela Winndeavor

Na metalurgia, precisão é inegociável. Peças devem se encaixar perfeitamente em seus espaços designados, razão pela qual design e execução meticulosos são essenciais. GD&T fornece uma linguagem universal que economiza tempo, reduz erros e garante resultados de alta qualidade.

A Winndeavor é dedicada a entregar componentes de precisão no prazo. Saiba como integramos GD&T e tecnologia CNC avançada para atender às suas especificações exatas visitando nosso site ou contatando nossa equipe.
