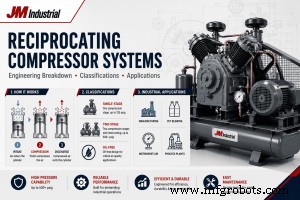

Sistemas de Compressores Alternativos:Análise de Engenharia, Classificações e Aplicações Industriais

O que é um compressor de ar alternativo?

Um compressor de ar alternativo é uma máquina de deslocamento positivo que comprime o ar usando um cilindro acionado por pistão. À medida que o pistão se move para baixo, o ar entra pela válvula de sucção; no curso de retorno, o ar é comprimido e descarregado a pressão elevada.

Por que é importante: Este mecanismo simples e robusto fornece alta pressão (até mais de 500 psig) com controle volumétrico preciso, ideal para operação intermitente, sistemas de backup e processos industriais de alta pressão.

Impacto operacional: Com manutenção adequada, um compressor de ar alternativo oferece desempenho confiável com facilidade de manutenção. Quando mal aplicado ou mal conservado, sofre rápida perda de eficiência, desgaste das válvulas e estresse térmico.

Como funciona um compressor de ar alternativo?

O ciclo de compressão segue quatro estágios mecânicos:

1. Ingestão: O pistão desce, a válvula de sucção se abre, o ar atmosférico enche o cilindro.
2. Compressão: O pistão sobe, as válvulas fecham, o volume de ar diminui, a pressão e a temperatura aumentam.
3. Descarga: A pressão excede a pressão da linha mais a força da mola da válvula; a válvula de descarga abre, o ar comprimido sai.
4. Reexpansão: O ar residual no volume de folga se expande antes do próximo curso de admissão.

Principais insights técnicos: A eficiência volumétrica depende do sincronismo da válvula, da vedação do anel do pistão e do resfriamento entre estágios. Uma queda de 10% na eficiência pode aumentar a potência específica (kW/CFM) em 15–20%.

Dica prática: Monitore a temperatura de descarga e a amperagem do motor. As tendências crescentes muitas vezes sinalizam desgaste da válvula ou problemas de resfriamento antes que a falha ocorra.

Compressor de ar alternativo de estágio único versus dois estágios

Recurso Estágio único Dois estágios Faixa de pressãoAté 125 psig125–500+ psigEtapas de compressãoUm cilindroCilindro LP → intercooler →Cilindro HPEficiênciaMais baixa em alta pressãoMaior; aborda compressão isotérmicaGerenciamento de calorResfriamento básicoO intercooler reduz a carga térmicaMelhor paraOficinas, ferramentas portáteis e ciclos de baixo trabalhoServiço contínuo de alta pressão, moldagem PET e sistemas de ar de instrumento
Orientação de seleção: Escolha estágio único para uso intermitente de 100 psig ou menos. Selecione dois estágios quando a pressão exceder 125 psig ou o ciclo de trabalho exceder 60%. As unidades de dois estágios reduzem a potência específica em 10–15% em pressões elevadas.

Compressor de ar alternativo lubrificado a óleo versus isento de óleo

Fator Lubrificado com óleo Sem óleo LubrificaçãoSistema de óleo forçado ou por respingoAnéis de PTFE ou design sem contato Qualidade do arRequer filtragem (ISO Classe 2–3)Qualidade do ar classe 0/1 sem filtros a jusanteManutençãoVálvula e anel mais longos; requer trocas de óleo Maior desgaste do anel; não é necessário gerenciamento de óleo Temperatura operacional Temperaturas mais baixas do cilindro Funciona mais quente e requer resfriamento robusto Uso ideal Operações gerais de fabricação e usinagem Aplicações em alimentos e bebidas, farmacêuticas, eletrônicas e de ar de instrumentos
Regra de decisão: Se o seu processo tolera óleo residual com filtração, o lubrificado a óleo oferece menor custo total de propriedade. Se a pureza do ar não for negociável, especifique isento de óleo e faça um orçamento para inspeções de anel mais frequentes.

Onde usar um compressor de ar alternativo:guia de aplicação

Um compressor de ar alternativo se destaca nestes cenários industriais:

• Processos de alta pressão e baixo fluxo:sopro de garrafas PET (350–500 psig), aumento de gás, teste de vazamento
• Ciclos de trabalho intermitentes:oficinas de manutenção, processos em lote, ar de instrumento de reserva
• Projetos com restrição de capital:custo inicial mais baixo versus parafuso rotativo para pressão equivalente
• Aplicações remotas ou portáteis:unidades a diesel montadas em skid para serviço de campo
• Retrofit ou expansão:adicionando capacidade máxima sem substituir compressores de parafuso de carga base

Evite usar compressores alternativos para:serviço de carga básica 24 horas por dia, 7 dias por semana, grandes fluxos contínuos superiores a 2.000 CFM ou ambientes que exigem manutenção ultrabaixa.

Como dimensionar um compressor de ar alternativo

Siga este método de quatro etapas para evitar subdimensionamento ou gastos excessivos:

Etapa 1:Calcular a demanda real CFM necessário =Pico de demanda de ferramenta × (1 + Fator de vazamento 0,10–0,15)

Etapa 2:corrigir as condições ambientais CFM corrigido =CFM avaliado × (P_actual / 14,7) × (520 / T_actual_Rankine) (aplica-se em altitude ou alta temperatura ambiente)

Etapa 3:Combine com o FAD do Compressor Selecione uma unidade onde o Fornecimento de Ar Livre (FAD) na pressão operacional atenda ou exceda sua demanda corrigida. Nunca dimensione apenas o deslocamento do pistão.

Etapa 4:Adicionar buffer Incluir 10–15% de reserva de capacidade para futuras expansões ou picos de demanda.

Exemplo :A planta precisa de 100 CFM a 100 psig, 85°F ambiente, nível do mar. Obrigatório =100 × 1,15 =115 CFM Supondo 85% de eficiência volumétrica:Deslocamento mínimo =115 / 0,85 ≈ 135 CFM Selecione um compressor de ar alternativo classificado como 140 CFM FAD ou superior a 100 psig.

Fatores de desempenho que afetam a confiabilidade

Maximize o tempo de atividade e a eficiência controlando estas variáveis:

• Condição da válvula:Válvulas sujas ou fatigadas reduzem o FAD em 10–25%. Inspecione a cada 4.000–6.000 horas.
• Eficiência de resfriamento:Aletas sujas ou camisas de água incrustadas aumentam as temperaturas de descarga, acelerando a quebra do óleo e o desgaste do anel.
• Gerenciamento de lubrificantes:Use viscosidade especificada pelo OEM; alteração por horário de funcionamento, não por calendário.
• Dimensionamento do receptor:mínimo de 1 galão por saída CFM estabiliza a pressão e reduz o ciclo de carga.
• Qualidade do ar de entrada:Filtros restritos aumentam a queda de sucção, reduzindo o fluxo de massa e aumentando a carga do motor.

Dica profissional:registre a amperagem do motor e a temperatura entre estágios semanalmente. A análise de tendências prevê falhas antes que elas causem tempo de inatividade.

Erros comuns a serem evitados

• Uso de unidades de nível terceirizado para manutenção contínua da planta:Cilindros de alumínio e rolamentos para serviços leves falham após mais de 6 horas de operação por dia.
• Ignorar a drenagem de condensado:A água nos intercoolers causa travamento hidráulico e corrosão do cilindro. Drene diariamente ou instale sifões automáticos.
• Tubulação de descarga subdimensionada:A alta velocidade aumenta a contrapressão, reduzindo a eficiência volumétrica. Mantenha a velocidade abaixo de 20 pés/s.
• Ignorando a verificação do FAD:muitos fornecedores citam o deslocamento CFM. Exija FAD certificado de acordo com sua pressão operacional.
• Mistura de marcas de lubrificantes:a incompatibilidade de aditivos causa lodo, passagens bloqueadas e válvulas carbonizadas.

Lista de verificação de seleção rápida

Use isto antes da aquisição ou substituição:

• Confirme o FAD necessário em condições ambientais reais
• Combinar o ciclo de trabalho com a classe do compressor (padrão vs. serviço pesado)
• Especifique lubrificado ou isento de óleo com base na classe de ar ISO 8573-1
• Verifique se a alimentação elétrica corresponde ao LRC do motor e ao método de partida
• Dimensione o tanque receptor em 1 galão por saída CFM ou superior
• Instalar pós-resfriador e separador de umidade para serviços industriais
• Documente o intervalo de inspeção da válvula (4.000 a 6.000 horas)
• Amperagem e temperatura de referência no comissionamento

Conclusão

Um compressor de ar alternativo fornece ar comprimido de alta pressão e fluxo intermitente com simplicidade mecânica e implantação de capital econômica. O sucesso depende da adequação da configuração ao ciclo de trabalho, do dimensionamento para o FAD real em vez do deslocamento, e da manutenção das válvulas, do resfriamento e da lubrificação de acordo com um cronograma baseado nas condições. Use os critérios de seleção e o método de dimensionamento acima para garantir um desempenho confiável e custos controlados do ciclo de vida.

Perguntas frequentes

P:Qual é o ciclo de trabalho típico de um compressor de ar alternativo?

As unidades industriais padrão suportam um ciclo de trabalho de 60 a 75%. Modelos de ferro fundido para serviços pesados ​​podem sustentar 100% de serviço com resfriamento e manutenção adequados. Evite operar unidades de nível terceirizado acima de 50% de serviço.

P:Com que frequência as placas das válvulas devem ser inspecionadas?

Inspecione a cada 4.000–6.000 horas de operação para unidades industriais de dois estágios. Projetos de estágio único ou isentos de óleo podem exigir inspeção entre 2.000 e 4.000 horas devido ao maior estresse térmico.

P:Um compressor de ar alternativo pode funcionar continuamente?

Sim, mas apenas modelos para serviços pesados, de dois estágios e refrigerados a água, projetados para operação 100%. A operação contínua requer manutenção disciplinada, resfriamento adequado e receptores superdimensionados para minimizar os ciclos.

P:Que pressão um compressor de ar alternativo pode atingir?

Unidades de estágio único atingem até 125 psig. Unidades de dois estágios cobrem o padrão de 125–250 psig; unidades especializadas de vários estágios atingem mais de 500 psig para moldagem de PET, reforço de gás ou aplicações de teste.

P:Como posso reduzir o consumo de energia?

Dimensione corretamente a unidade, mantenha a eficiência da válvula, limpe as superfícies de resfriamento, conserte vazamentos de ar e opere com a menor pressão de descarga prática. Cada redução de 2 psig economiza aproximadamente 1% de energia.
