As operações industriais dependem de sistemas pneumáticos para acionar ferramentas, equipamentos automatizados e máquinas em toda a fábrica. Uma compreensão clara dos componentes do sistema pneumático é essencial para manter uma operação eficiente e minimizar o tempo de inatividade.

Na JHFOSTER, nossos especialistas em ar comprimido estão prontos para ajudá-lo a projetar um sistema que ofereça desempenho confiável, seguro e eficaz.

O que é um sistema pneumático?

Um sistema pneumático usa ar comprimido para gerar uma força que move uma carga. Dependendo da aplicação, os movimentos típicos incluem empurrar, puxar, levantar ou segurar.

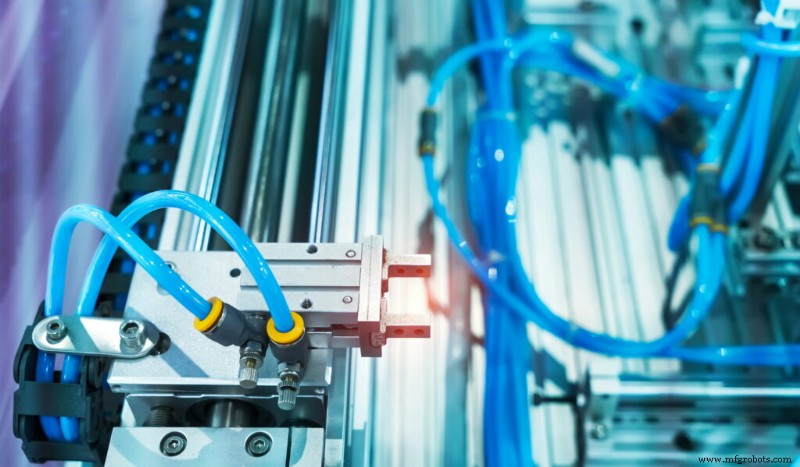

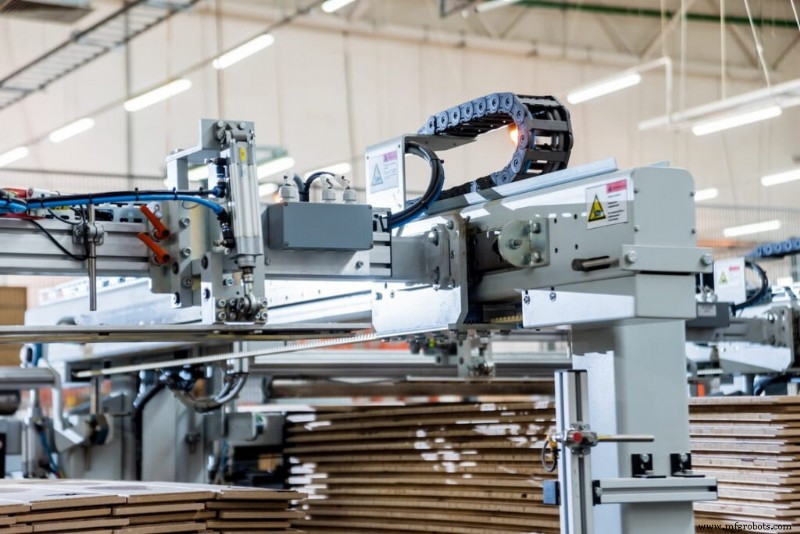

Esses sistemas simples, econômicos e confiáveis acionam cilindros, garras, motores e outros componentes em uma ampla gama de máquinas automatizadas, como:

• Equipamento de fabricação
• Máquinas de embalagem
• Equipamento de pulverização de tinta
• Equipamento de enchimento
• Máquinas de manuseio de materiais
• Prensas
• Ferramentas pneumáticas

As vantagens dos sistemas pneumáticos

A indústria adota sistemas pneumáticos por um bom motivo. Os principais benefícios incluem:

Eficiência de custos: O ar ambiente é gratuito; os componentes são baratos e a manutenção é mínima.

Design simples: Poucas peças e um princípio operacional simples reduzem a complexidade.

Confiabilidade: Componentes duráveis e um design robusto tornam a pneumática confiável em ambientes industriais severos.

Segurança: A pneumática pode ser usada com segurança em ambientes explosivos ou perigosos.

Amigável ao meio ambiente: Nenhum vazamento de fluido hidráulico significa ausência de contaminação ou limpeza.

Flexibilidade: A pressão e o fluxo do ar podem ser ajustados para se adequar a qualquer aplicação.

Componentes do sistema pneumático

A consistência e a qualidade do ar comprimido são essenciais para o desempenho dos equipamentos movidos a ar. Um sistema eficiente é construído em torno desses componentes essenciais.

Filtro de ar: Remove poeira, sujeira e pólen que entram com o ar ambiente antes de chegar ao compressor.

Compressor de ar: Pressuriza o ar, puxando-o para uma câmara e comprimindo-o num volume menor para criar a força necessária para o movimento. O ar comprimido é armazenado até ser necessário.

Refrigerador/secador de ar: O ar fresco e seco é vital para um alto desempenho. O ar comprimido quente é primeiro resfriado e, em seguida, qualquer umidade residual é eliminada por um secador.

Tanque de armazenamento de ar: Mantém o ar resfriado e seco, garantindo um fornecimento constante para equipamentos a jusante.

Unidade FRL (Filtro, Regulador, Lubrificador): Geralmente uma única unidade, ela realiza filtragem final, regulação de pressão e lubrificação leve para proteger válvulas e atuadores.

Válvula de controle: Direciona o fluxo e o volume de ar para os atuadores.

Atuadores: Converta ar pressurizado em movimento mecânico. Os atuadores lineares proporcionam movimento em linha reta, enquanto os atuadores rotativos proporcionam movimento circular.

Princípio de funcionamento do sistema pneumático

Um sistema pneumático segue sete etapas principais:

Etapa 1: O ar ambiente passa pelo filtro de ar para remover contaminantes.

Etapa 2: O compressor pressuriza o ar limpo.

Etapa 3: O ar comprimido quente entra no resfriador e no secador, onde é resfriado e seco.

Etapa 4: O ar tratado é armazenado no tanque de ar seco, geralmente com um regulador de pressão na linha principal.

Etapa 5: Quando solicitado, o ar flui através da unidade FRL no ponto de uso para o condicionamento final.

Etapa 6: As válvulas de controle direcionam o ar condicionado para o equipamento.

Etapa 7: Os atuadores convertem o ar pressurizado em movimento que aciona o maquinário.

Como escolher e dimensionar componentes pneumáticos

O dimensionamento correto é fundamental:o dimensionamento excessivo ou insuficiente pode prejudicar o desempenho e aumentar os custos de energia.

Dimensionando seu compressor de ar

Compressores subdimensionados não fornecem pressão ou fluxo de ar suficientes, enquanto unidades superdimensionadas desperdiçam energia. Selecione com base no fluxo de ar, pressão e ciclo de trabalho necessários. Mais orientações sobre dimensionamento .

Dimensionamento de válvulas pneumáticas

O dimensionamento da válvula deve corresponder à vazão necessária do atuador. Os especialistas da JHFOSTER podem avaliar seu sistema para garantir a seleção ideal da válvula. Cálculos de dimensionamento de válvulas .

Compreendendo as variações da válvula pneumática

As válvulas pneumáticas (controle direcional) vêm em múltiplas configurações de portas, cada uma adaptada para funções específicas:

• 2 vias: Uma entrada e uma saída para permitir ou interromper o fluxo.
• Três vias: Adiciona uma porta de exaustão para liberar a pressão quando a entrada está bloqueada.
• Quatro vias: Uma entrada, uma exaustão e duas saídas – comumente usadas para cilindros de dupla ação.
• 4 vias e 5 portas: Semelhante ao 4 vias, mas com duas portas adicionais para controle aprimorado.
• Configuração 5/2: Cinco portas, duas posições (por exemplo, estender e retrair).
• Configuração 5/3: Cinco portas, três posições, permitindo paradas no meio do curso.

Solução de problemas de quedas de pressão

A queda de pressão – perda de energia por fricção ou vazamentos – é a falha mais comum em sistemas pneumáticos. Isso força o compressor a trabalhar mais, aumentando o desgaste e o uso de energia, enquanto o equipamento posterior apresenta desempenho inferior.

Causas comuns de quedas de pressão

Filtros: Filtros entupidos restringem o fluxo de ar. Substitua de acordo com o cronograma do fabricante ou com maior frequência em ambientes empoeirados. Guia de manutenção de filtros .

Tubulação: Tubulação subdimensionada ou excessivamente complexa cria atrito. Um sistema de entrega simplificado e de tamanho adequado reduz a perda de pressão. Projetando tubulação eficiente .

Vazamentos: Acoplamentos, mangueiras, conexões e juntas podem vazar. Detectar e reparar vazamentos restaura a pressão e melhora a eficiência geral do sistema. Métodos de detecção de vazamento .

Faça parceria com especialistas em sistemas pneumáticos da JHFOSTER

Os sistemas pneumáticos oferecem energia simples e econômica para qualquer operação. Como seu parceiro de ar comprimido, os especialistas da JHFOSTER avaliam sua aplicação, projetam e integram os componentes certos e fornecem suporte contínuo para manter seu sistema funcionando de forma eficiente por anos. Solicite um orçamento hoje .

•
