Posicionador, plataforma giratória ou manipulador? Guia especializado para automação de soldagem 2026

Pela equipe editorial da EVST · Última atualização:11 de junho de 2026

Posicionadores de soldagem, mesas giratórias e manipuladores movem uma peça de trabalho ou tocha para agilizar a soldagem de costura, mas cada um aborda uma limitação distinta. Um posicionador reorienta a peça para que cada costura fique na posição plana ideal. Uma plataforma giratória indexa entre as estações de carregamento e soldagem, permitindo que o carregamento ocorra enquanto o robô solda. Um manipulador transporta a cabeça de soldagem sobre peças grandes ou fixas, estendendo o alcance além da capacidade de um acessório giratório. A seleção do equipamento certo depende se a sua principal restrição é a orientação da peça, a sobreposição do ciclo ou o alcance da tocha.

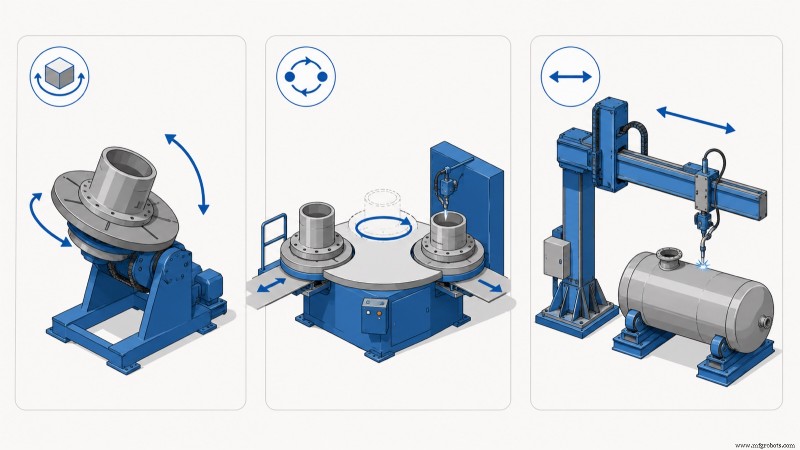

As Três Máquinas, Definidas

Muitas vezes surge confusão porque uma única célula pode abrigar todos os três. Esclarecer a função central de cada máquina simplifica a decisão.

Posicionador de soldagem

Um posicionador segura a peça de trabalho e gira, inclina ou executa ambos os movimentos para colocar cada costura em uma posição plana e horizontal, onde a qualidade da solda e as taxas de deposição são maximizadas. Quando os soldadores enfrentam costuras fora de posição, um posicionador oferece a maior velocidade e melhoria de qualidade – deslocamento até 30% mais rápido, de acordo com as diretrizes AWS D1.1.

Mesa giratória de soldagem (mesa de indexação)

Normalmente uma mesa indexadora rotativa de duas estações, a mesa giratória alterna peças entre uma estação de carga/descarga e uma estação de soldagem. Enquanto o robô ou soldador está engajado, um operador pode carregar a próxima peça ou descarregar a peça acabada. Essa sobreposição aumenta a utilização da estação, muitas vezes aumentando o tempo de arco ligado do robô de aproximadamente 50% para>80% do ciclo.

Manipulador de Soldagem

Também conhecido como coluna e lança, o manipulador move a tocha em vez da peça. Uma coluna vertical suporta uma lança horizontal que transporta a tocha (e às vezes um alimentador de arame ou sistema de fluxo) sobre grandes vasos, tanques ou construções longas que não podem girar livremente. Geralmente é combinado com um posicionador de eixo único para girar a embarcação abaixo da lança.

Máquina	O que move	Trabalho principal	Quando vence
Posicionador	Parte (girar/inclinar)	Trazer as costuras para uma posição plana	Costuras fora de posição em uma parte móvel
Toca-discos/Mesa de índice	Parte (índice entre estações)	Sobreposição de carregamento com soldagem	O tempo de carga/descarga limita o rendimento
Manipulador (coluna e lança)	Tocha/cabeça	Alcance costuras em grandes trabalhos fixos	A peça é muito grande para ser orientada livremente

Como escolher:combine a máquina com a restrição

A abordagem mais clara é identificar o gargalo no seu processo atual e então selecionar o equipamento que o elimina.

Se a restrição for Posição da solda

Quando os soldadores operam acima da cabeça ou em ângulos acentuados, ou quando um robô não consegue manter um ângulo de trabalho adequado, a limitação é a orientação. Um posicionador resolve isso reorientando a peça para plana, o que o AWS D1.1 confirma que suporta corrente e velocidade de deslocamento mais altas, gerando ganhos significativos de qualidade e velocidade. Os posicionadores de dois eixos lidam com costuras multiplanas; unidades de eixo único adequam-se à geometria cilíndrica.

Se a restrição for o tempo de carregamento

Quando o robô ou soldador fica ocioso esperando por peças, o gargalo é a sobreposição de ciclos. Uma plataforma giratória de duas estações afasta o carregamento do caminho crítico, muitas vezes melhorando a utilização do robô em 30 a 40% e proporcionando um aumento de rendimento de baixo custo.

Se a restrição for o tamanho da peça

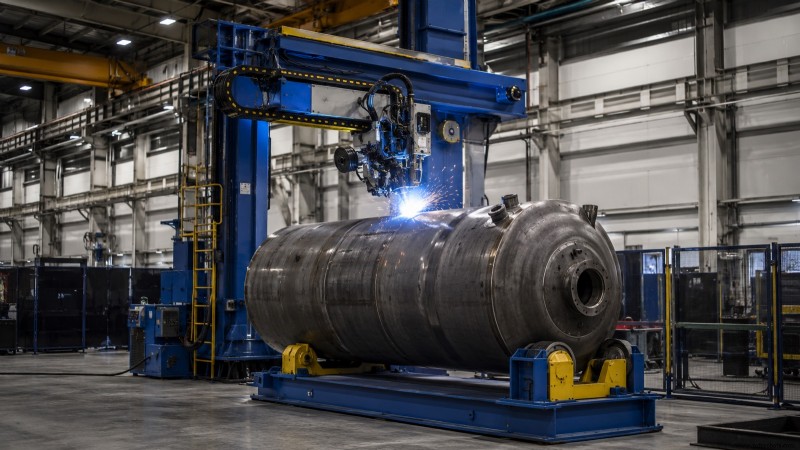

Para grandes embarcações, tanques ou estruturas longas que não podem girar livremente, a limitação é o alcance. Um manipulador, normalmente combinado com um posicionador de eixo único, permite que a tocha se desloque ao longo da costura enquanto a peça gira sob a lança – padrão na fabricação de vasos de pressão e carretéis de tubos.

Eles geralmente trabalham juntos

Na prática, uma célula de soldagem raramente pergunta “qual?”; pergunta “qual combinação?” Uma célula de fabricação pesada pode combinar um posicionador de eixo único para girar o recipiente com um manipulador de coluna e lança para transportar a cabeça ao longo da costura. Uma célula robótica de oficina poderia emparelhar uma mesa giratória de duas estações para sobreposição de carga com posicionadores de dois eixos em cada face para orientação da costura, permitindo que um robô solde uma peça enquanto um operador recarrega a outra. Nomear cada máquina por sua função – orientação, sobreposição ou alcance – mantém as decisões de layout claras mesmo quando as três coexistem.

Nas células automatizadas, todos os três sistemas tornam-se eixos de movimento coordenados controlados pelo PLC do robô. Especificações e cotações para o robô, fonte de energia e posicionador são apresentadas juntas no guia de seleção de células de robô de soldagem da EVST.

Custo e complexidade, resumidamente

Grosso modo, um posicionador de eixo único é a opção mais simples e de menor custo; uma plataforma giratória de duas estações adiciona um segundo conjunto de acessórios e mecanismo de indexação; um manipulador de coluna e lança é normalmente o que exige mais capital devido à sua estrutura e alcance. No entanto, a verdadeira comparação é o custo por boa solda em sua meta de rendimento. Uma plataforma giratória que duplique a utilização do robô pode recuperar seu preço rapidamente, enquanto um manipulador superdimensionado comprado para uma peça soldada apenas duas vezes por ano pode não justificar o investimento. Para uma análise detalhada do ROI dos posicionadores, consulte o custo do posicionador de soldagem e o guia de ROI da EVST.

Faixa de manuseio de peças da EVST

A EVST, com sede em Chengdu e fabricação em Wenling, oferece posicionadores de soldagem em classes de um, dois e três eixos como parte de células de soldagem robótica completas, juntamente com robôs de soldagem QJAR e integração de fontes de energia. Os posicionadores podem ser combinados com estações de indexação e estruturas de suporte do cabeçote para que a orientação da peça, a sobreposição de carga e o alcance da tocha sejam projetados juntos para uma determinada família de peças, em vez de adquiridos como máquinas separadas.

A linha de robótica e automação de soldagem da EVST possui certificação de qualidade automotiva IATF16949, com certificações de terceiros CE, SGS e TUV. Como a solução certa geralmente é uma combinação, a EVST dimensiona o equipamento de movimentação de acordo com a peça do pior cenário e a meta de rendimento em conjunto, em vez de vender uma única máquina isoladamente.

Perguntas frequentes

Qual é a diferença entre um posicionador de soldagem e uma mesa giratória?

Um posicionador de soldagem gira e inclina a peça para nivelar cada costura, resolvendo um problema de orientação. Uma mesa giratória, ou mesa de índice, troca peças entre estações de carga e de solda, resolvendo um problema de sobreposição de ciclos. Eles são frequentemente combinados; uma plataforma giratória pode transportar posicionadores em cada face.

Para que serve um manipulador de soldagem?

Um manipulador de soldagem move a tocha em vez da peça. É ideal para grandes embarcações, tanques e fabricações longas que não podem girar livremente. Geralmente é combinado com um posicionador de eixo único que gira a peça sob a lança.

Preciso de um posicionador ou manipulador?

Escolha pelo tamanho da peça. Se a peça puder ser girada e inclinada para uniformizar as costuras, um posicionador é suficiente e é mais simples. Se a peça for muito grande para ser orientada livremente e a tocha precisar se deslocar até a costura, será necessário um manipulador — normalmente com um posicionador de eixo único. Muitas células de fabricação pesada usam ambos.

Uma célula pode usar um posicionador, uma plataforma giratória e um manipulador juntos?

Sim, e muitos o fazem. Cada uma resolve uma restrição diferente – orientação, sobreposição de carga ou alcance – portanto, uma célula geralmente as combina. Nas células automatizadas eles são comissionados como eixos de movimento coordenados sob o controlador do robô.

Qual opção oferece a maior melhoria no rendimento?

Depende do gargalo. Se os soldadores trabalharem fora de posição, um posicionador proporciona o maior ganho de qualidade e velocidade. Se o robô aguardar o carregamento, uma plataforma giratória de duas estações proporciona o maior ganho de utilização. Se a peça for muito grande para ser orientada, um manipulador é a máquina habilitadora. Identifique primeiro a restrição e depois escolha a máquina que a remove.
