Circuito do sistema de abertura automática de porta detectado por movimento e funcionamento

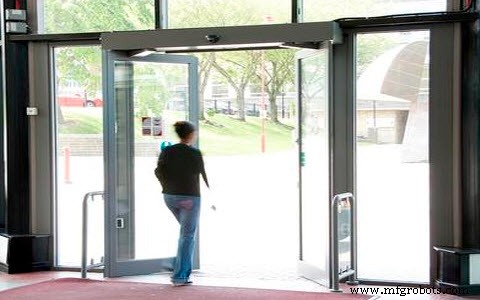

Os sistemas de abertura automática de portas são usados ​​em edifícios comerciais, shoppings, teatros, etc. Esses sistemas são usados ​​para abrir a porta quando uma pessoa se aproxima da entrada da porta e a fecha depois que ela se afasta da porta ou após entrando pela porta. Existem vários tipos de sensores disponíveis no mercado para fazer tais tipos de sistemas, como sensores de radar, sensores PIR, sensores infravermelhos e sensores a laser, etc. Este projeto usa um sensor PIR para abrir ou fechar a porta automaticamente que detecta o energia infravermelha produzida pelo corpo humano. Quando alguém se aproxima da porta, a energia IV detectada pelo sensor PIR muda e ativa o sensor para abrir e fechar a porta automaticamente. Além disso, o sinal enviado ao microcontrolador para controlar a porta.

Sistema automático de abertura de porta de garagem

Abrir e fechar as portas sempre foi uma tarefa enfadonha, especialmente em lugares onde uma pessoa sempre precisa abrir a porta para os visitantes, como hotéis, shoppings e teatros. Aqui está uma solução para abrir e fechar a porta, ou seja, um sistema de abertura e fechamento automático detectado por movimento. Este projeto é usado para detectar qualquer movimento corporal próximo à porta. Isso é feito com a ajuda de um sensor infravermelho passivo. Geralmente, um corpo humano emite energia infravermelha que é detectada pelo sensor PIR de uma determinada distância. Este sinal que é detectado pelo sensor é enviado a um controlador para funcionar um motor de porta através do controlador de motor IC. Quando um corpo atinge a faixa de operação do sensor PIR, ele envia um sinal ao microcontrolador para abrir e fechar a porta.

Circuito do sistema de abertura automática da porta

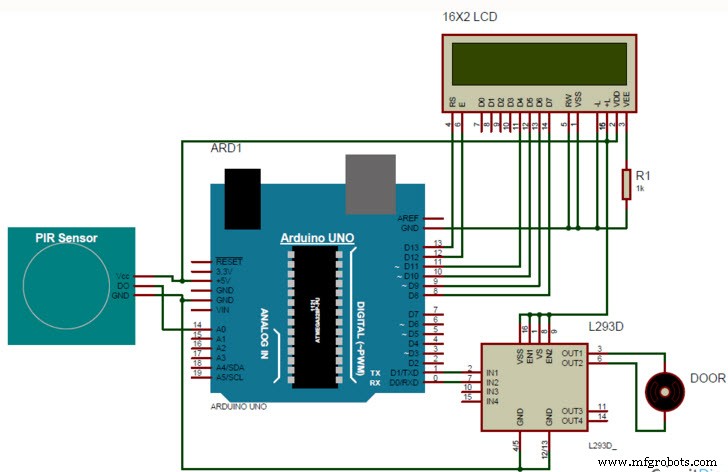

O diagrama de circuito de um sistema automático de abertura e fechamento de porta é mostrado abaixo. O circuito é construído com um Arduino UNO, LCD 16 × 2, sensor PIR, fios de conexão, placa de ensaio, resistor de 1 k, fonte de alimentação, driver do motor e DVD.

A conexão do circuito de um sistema de abertura automática de porta é mostrada acima. Aqui, o sensor PIR consiste em três terminais, como Vcc, Dout e GND. Onde o pino Dout está diretamente conectado ao pino 14 (A0) do Arduino UNO. Um display LCD é usado para exibir o status. Os pinos RS e EN do display LCD são conectados a 12 e 13 pinos do Arduino. Os pinos de dados, nomeadamente D0 a D7, estão conectados aos pinos digitais 8,9,10,11 do Arduino e RW está diretamente conectado ao terminal GND. O driver do motor L293D está conectado ao pino 0 e pino 1 do Arduino para abrir e fechar a porta. Aqui no circuito acima, um motor é usado como porta.

Sistema de abertura automática de porta e está funcionando

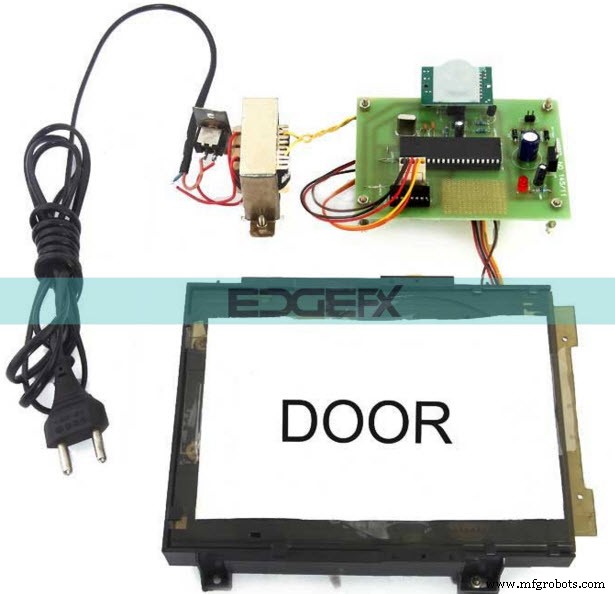

Este projeto de sistema de abertura automática de porta é usado para abrir e fechar a porta automaticamente usando o sensor PIR. Os requisitos de hardware e software deste projeto incluem principalmente; Microcontrolador da série 8051, transformador, sensor PIR, motor com porta deslizante, IC driver do motor, diodos, resistores, capacitores, cristal e transistor, compilador Keil, linguagem:C ou montagem embutida.

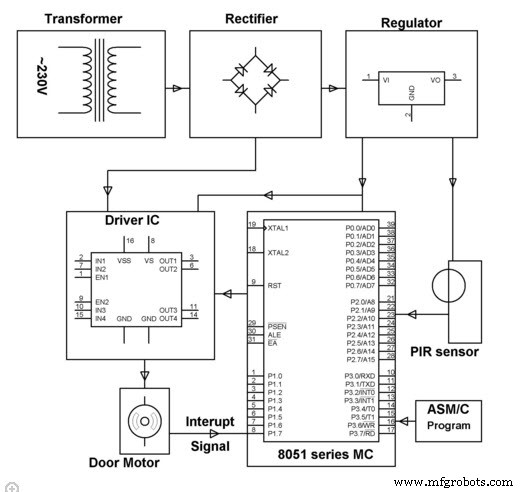

Este sistema proposto usa um sensor PIR para sentir o movimento do corpo humano próximo à porta. Geralmente, o corpo humano emite energia infravermelha na forma de calor, que é detectada pelo sensor PIR de uma determinada distância. Em seguida, o sinal de detecção é alimentado a um microcontrolador 8051 para funcionar um motor de porta através do controlador de motor IC.

Quando um corpo vivo se aproxima da faixa de operação do sensor PIR, ele envia um sinal para abrir a porta. A porta fecha rotineiramente com um determinado atraso. Se não houver movimento extra dentro da faixa operacional de um sensor PIR. As indicações de interrupção são usadas por meio de interruptores de limite para evitar a condição de rotor bloqueado do motor.

Além disso, o sistema proposto pode ser desenvolvido pela interface de um arranjo de contagem para contar a entrada e saída de pessoas em um local específico. Isso pode ser feito através da interface de um EEPROM para armazenar os dados quando não houver energia.

Portanto, trata-se do sistema de abertura automática da porta com movimento detectado e está funcionando. Esperamos que você tenha um melhor entendimento deste conceito. Além disso, qualquer dúvida em relação a este artigo ou projetos elétricos e ece, por favor, dê suas valiosas sugestões, comentando na seção de comentários abaixo. Aqui está uma pergunta para você, quais são as aplicações de uma chave de sensor de movimento PIR?
