Espessura do traço de PCB:principais considerações para confiabilidade e desempenho
Placas de circuito impresso (PCBs) são a base de praticamente todos os dispositivos eletrônicos modernos. Os traços de cobre que transportam corrente através de uma PCB são mais do que meros condutores; sua espessura influencia diretamente a capacidade de condução de corrente, o desempenho térmico, a robustez mecânica e, em última análise, a confiabilidade do produto acabado.
Espessuras de traços inconsistentes ou insuficientes podem provocar superaquecimento, quedas de tensão ou até mesmo faíscas – riscos que comprometem não apenas a PCB, mas também os componentes montados nela. Para os projetistas de PCB, a seleção da espessura de cobre correta e uniforme não é negociável.
Faixas típicas de espessura de traço
A espessura do traço é medida em onças de cobre por pé quadrado, que é facilmente convertida em polegadas ou milímetros. As espessuras de traço padrão (com base em IPC‑4562) variam de 0,008″ (0,2mm) a 0,240″ (6mm). Os valores comumente usados incluem:
- 0,2 mm (0,0079″)
- 0,4 mm (0,016″)
- 0,5mm (0,020″)
- 0,6 mm (0,024″)
- 0,8 mm (0,032″)
- 1,0 mm (0,040″)
- 1,2 mm (0,047″)
- 1,5 mm (0,062″)
- 1,6 mm (0,063″)
- 2,0 mm (0,079″)
- 2,3 mm (0,091″)
Esses valores atendem a diferentes níveis de potência, densidade da placa e requisitos mecânicos.
Rastrear espessura por camada e peso de cobre
Os PCBs de quatro camadas normalmente empregam uma das seguintes espessuras de traço:0,020″, 0,031″, 0,040″, 0,047″, 0,062″, 0,093″ ou 0,125″. As camadas internas podem usar ½ onça, 1 onça ou 2 onças. folha de cobre, escolhida para atender aos critérios de condução de corrente e impedância.
Tabela de especificação de peso de cobre
| Peso | Cu mínimo absoluto. (IPC‑4562 menos 10%) (µm [µin]) | Permissão Máxima de Processamento (µm [µin]) | Acabamento final mínimo (µm [µin]) |
|---|---|---|---|
| 1/8 onças. [5.10] | 4,60 [181] | 1,50 [59] | 3.1 [122] |
| 1/4 onças. [8.50] | 7,70 [303] | 1,50 [59] | 6.2 [244] |
| 3/8 onças. [12h00] | 10,80 [425] | 1,50 [59] | 9,3 [366] |
| 1/2 onça. [17.10] | 15h40 [606] | 4,00 [157] | 11.4 [449] |
| 1 onça. [34h30] | 30,90 [1.217] | 6h00 [236] | 24,9 [980] |
| 2 onças. [68,60] | 61,70 [2.429] | 6h00 [236] | 55,7 [2.193] |
| 3 onças. [102.90] | 92,60 [3.646] | 6h00 [236] | 86,6 [3.409] |
| 4 onças. [137.20] | 123,50 [4.862] | 6h00 [236] | 117,5 [4.626] |
A tabela acima descreve a espessura mínima de cobre necessária, a margem de processamento permitida e o acabamento final que você pode esperar para cada peso de cobre. Esses números são essenciais ao projetar placas de alta densidade ou alta corrente.
Ilustrações de variações de espessura
A Figura 1 demonstra como a espessura do cobre muda antes e depois do processo de ataque químico, afetando o perfil de cobre residual.

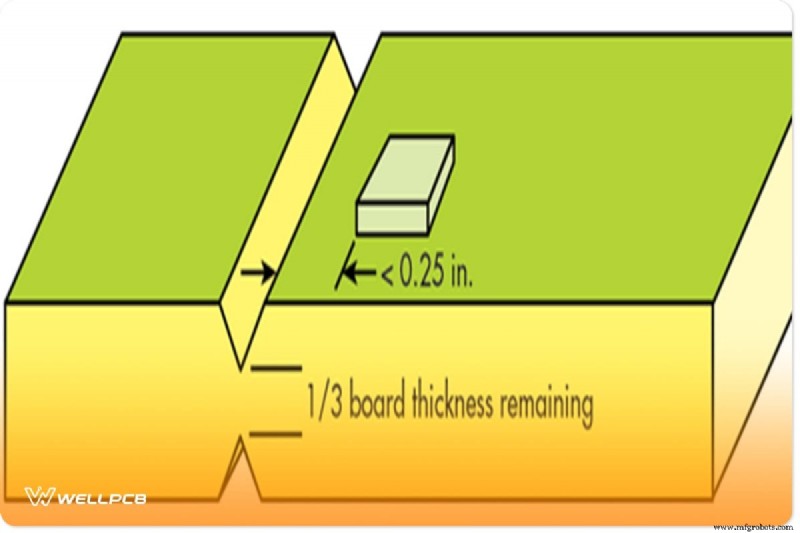

A Figura 2 mostra a relação entre a espessura do cobre, a profundidade da gravação e a espessura restante da placa – chave para prever a integridade do traço e a resistência mecânica.
Perguntas frequentes
- Qual é a espessura do traço de PCB? A dimensão vertical da camada de cobre que forma o caminho condutor em uma PCB.
- Como é calculado? Combinando a largura do traço, o peso do cobre e a corrente nominal do circuito. Ferramentas de design ou calculadoras simplificam esse processo.
- Por que é importante? A espessura adequada evita superaquecimento, quedas de tensão e aumenta a confiabilidade. Valores incorretos podem causar falha no componente.
- Padrões comuns? Os valores típicos incluem 0,020″, 0,031″, 0,040″, 0,047″, 0,062″ e 0,093″, escolhidos com base nas necessidades da aplicação.
- Como escolher a espessura certa? Baseie sua decisão nos requisitos atuais, na largura do traço e no peso do cobre. Use uma calculadora de rastreamento para validar o design.
Conclusão
A espessura do traço é tão importante para um PCB quanto seu layout geral. Cálculos precisos, adesão aos padrões do setor e o uso de ferramentas de projeto confiáveis são essenciais para fornecer placas de alto desempenho, seguras e econômicas. Ao otimizar a espessura do cobre, os projetistas reduzem o desperdício de material e melhoram a sustentabilidade sem comprometer a qualidade.
WellPCB oferece serviços especializados de fabricação, design e montagem de PCB. Visite nosso blog para obter informações mais detalhadas ou entre em contato conosco para obter orientação personalizada sobre seu próximo projeto.
Como o planejamento preciso da espessura dos traços conserva o material e evita o uso excessivo, é a base da fabricação responsável.
