Da placa de ensaio à produção:guia especializado para dimensionar protótipos de PCB

Transformar um protótipo de placa de ensaio em uma PCB pronta para produção exige uma combinação de criatividade, metodologia disciplinada e experiência prática. Embora o cronograma varie para cada projeto, o processo segue marcos claros que orientam você desde o conceito até o lançamento comercial.

Construindo seu primeiro protótipo de PCB

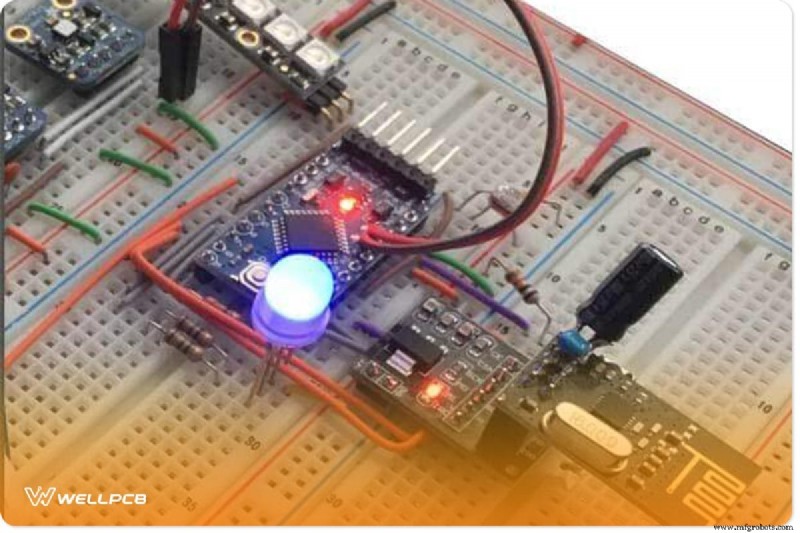

Depois de validar uma prova de conceito (PoC), a próxima etapa é criar um protótipo fabricável. Um protótipo de PCB construído à mão é uma versão compacta e testável do produto final que permite aos projetistas validar o desempenho elétrico e o layout mecânico antes de se comprometerem com execuções maiores.

Os tutoriais gratuitos de hoje e as abundantes bibliotecas de componentes tornam possível fabricar um protótipo funcional em poucas horas. Contudo, passar de um protótipo para um produto produzido em massa requer um planeamento cuidadoso e práticas padrão da indústria.

As decisões sobre o design de hardware se transformam em escolhas de software, impactando todo o ciclo de vida do produto. Embora plataformas de hobby como RaspberryPi ou Arduino sejam ótimas para experimentação rápida, muitas vezes elas não possuem a escalabilidade, a economia e a confiabilidade necessárias para a produção comercial.

Muitas startups de hardware começam com placas Arduino devido à sua facilidade de uso e grande suporte da comunidade. No entanto, para um dispositivo de nível de produção, você precisará fazer a transição para uma PCB personalizada com componentes provenientes de fornecedores confiáveis, como Digi‑Key, Mouser, Arrow ou Adafruit.

Escolhendo os componentes certos

A primeira etapa é compilar uma lista de materiais (BoM) com base em seu diagrama de blocos e requisitos funcionais. Por exemplo, um monitor de frequência cardíaca vestível pode precisar de:

• Um microcontrolador (por exemplo, Atmega, ARM Cortex‑M, PIC)
• Um sensor de pulso (módulo dedicado ou par LED/fotodiodo)
• Circuito de gerenciamento de energia
• Uma interface de exibição (LCD, OLED, TFT)

A aquisição de componentes pode ser simplificada usando um único fornecedor ou uma lista selecionada de fornecedores confiáveis. O AliExpress pode ser útil para protótipos, mas para consistência e qualidade, a Digi‑Key ou a Mouser são preferidas.

Criando o esquema

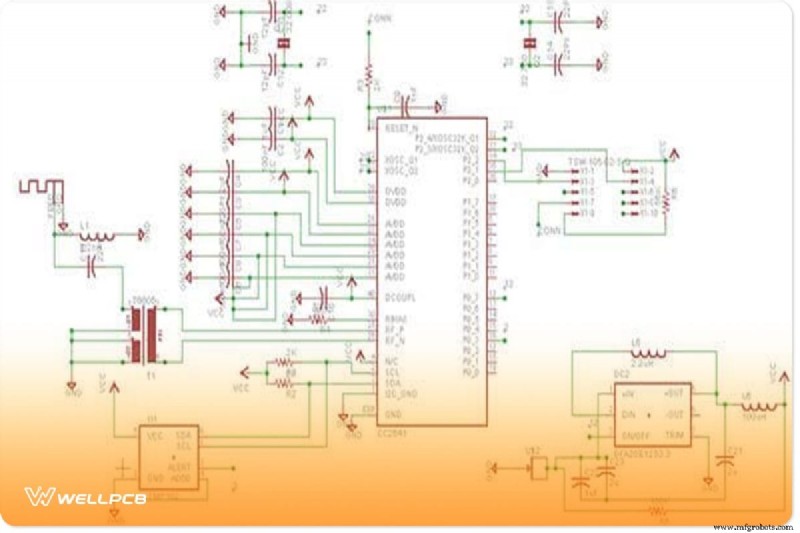

Um diagrama esquemático é o projeto do seu circuito. Ele captura todas as conexões e é a base para o layout da PCB. Use uma ferramenta CAD profissional — KiCAD (gratuita), Eagle CAD, Altium Designer, DipTrace ou OrCAD — para construir e verificar seu esquema.

Siga estas práticas recomendadas para manter seu esquema limpo:

• Use pontos de junção para nós compartilhados.
• Atribuir nomes de rede em vez de desenhar traços individuais.
• Mantenha símbolos consistentes para componentes idênticos.
• Divida projetos complexos em blocos lógicos.

Após a verificação final, exporte o esquema para geração do layout da PCB.

Projetando o layout da PCB

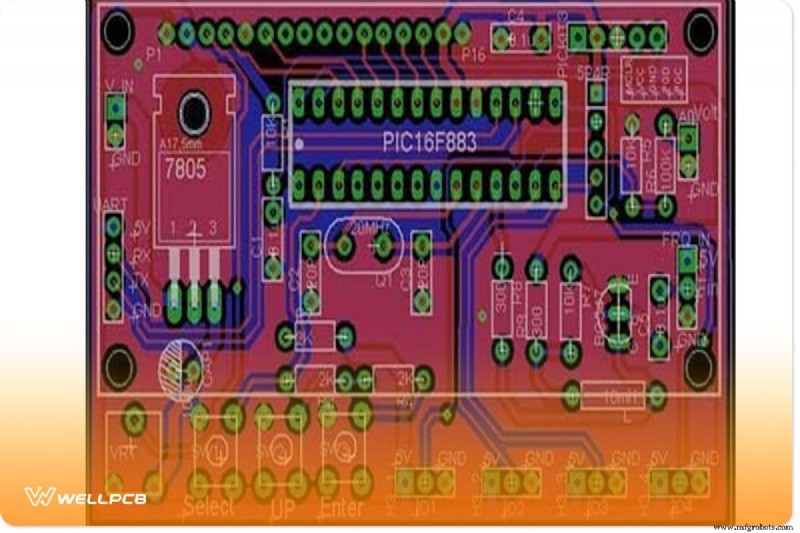

O layout da PCB traduz o esquema em uma placa física. Ele determina custo, desempenho, durabilidade e capacidade de fabricação. As principais considerações incluem:

• Tamanho e formato do quadro
• Contagem e empilhamento de camadas
• Largura, espaçamento e folga do traço
• Colocação de componentes e roteamento de sinais de alta velocidade ou alta potência
• Gerenciamento térmico e controle de impedância

Use a mesma ferramenta CAD para alternar da visualização esquemática para a visualização do layout. O software preencherá automaticamente os espaços com base na sua biblioteca de componentes.

Após o roteamento, execute verificações de regras de projeto (DRC) e verificações de regras elétricas (ERC) para detectar violações antecipadamente. Depois de validado, gere arquivos Gerber para fabricação.

Fabricando sua PCB com WellPCB

WellPCB é um parceiro confiável para prototipagem rápida de PCB e produção de pequenos lotes. Eles aceitam arquivos Gerber, PCB, PCBdoc e CAM e fornecem serigrafia gratuita em ambos os lados.

Especificações principais a serem lembradas:

• Traço/espaço mínimo:4mil
• Largura da linha:4mil (ou 3mil para placas de alta densidade)
• Cores da serigrafia:branco, amarelo, preto (tintas compatíveis com RoHS)
• Espessura da placa:0,2–6,0 mm
• Acabamento:opções HASL, ENIG, OSP ou sem chumbo

Etapas do pedido:

1. Visite a cotação on-line do WellPCB .
2. Insira os detalhes do quadro e adicione ao carrinho.
3. Registre uma conta e carregue seus arquivos Gerber.
4. Revise o relatório gratuito da RDC e confirme o pedido.
5. Receba prazos de produção:24 horas para placas de 2 camadas, 48 horas para placas de 4 a 8 camadas e 120 horas para placas com mais de 10 camadas.

WellPCB também oferece serviços de montagem (SMT/TH) e pode adquirir componentes em seu nome, agilizando a transição do protótipo ao produto acabado.

Transição para montagem de PCB (PCBA)

Depois que o PCB for fabricado, a próxima fase é a montagem dos componentes. Para pequenas tiragens (<10 unidades), a soldagem manual pode ser suficiente, mas para volumes maiores, os processos automatizados de coleta e colocação e refluxo proporcionam maior qualidade e consistência.

O serviço de montagem do WellPCB suporta:

• Posicionamento do dispositivo de montagem em superfície (SMD)
• Inserção de componente de furo passante (THC)
• Inspeção final e testes funcionais
• Programação opcional de MCUs e carregamento de firmware

Para solicitar um orçamento, envie uma lista de materiais (BoM) e arquivos de posicionamento de componentes por meio do portal de montagem de PCB . O prazo médio de entrega do WellPCB para pedidos de alto volume é de 25 dias, com opções rápidas disponíveis.

Estratégias de redução de custos para prototipagem e produção

Otimizar os custos desde o início economiza tempo e dinheiro durante a fabricação em grande escala. Considere estas táticas:

• Minimize a área da placa para reduzir o uso de cobre e substrato.
• Prefira componentes SMD para eliminar perfurações e reduzir o tamanho da placa.
• Projeto para painéis para permitir múltiplas placas em um único painel, reduzindo o tempo de montagem.
• Use cores padrão de serigrafia e evite arte personalizada para diminuir o tempo de entrega.
• Evite tipos de via desnecessários (cegos/enterrados), a menos que seja necessário para projetos de alta densidade.
• Escolha um fabricante confiável com preços transparentes e verificações rápidas da RDC.

A aplicação destes princípios pode reduzir os custos de produção em milhares de dólares, especialmente em tiragens de grandes volumes.

Considerações Finais para Lançamento no Mercado

Além do design e da fabricação, a implantação bem-sucedida de produtos requer:

• Certificações de conformidade (FCC, CE, RoHS, etc.) para dispositivos sem fio.
• Invólucros de proteção que correspondem ao formato e à estética do produto.
• Processos robustos de controle de qualidade, incluindo relatórios de inspeção e rastreabilidade de lotes.
• Círculos de melhoria contínua para refinar o projeto e a fabricação em execuções sucessivas.

Com um parceiro confiável como o WellPCB e um fluxo de trabalho de design disciplinado, você pode passar com segurança de um simples protótipo de placa de ensaio para um produto sofisticado e pronto para o mercado.
