Fundição de metal revelada:quatro métodos principais e princípios básicos de design

A fundição de metal evoluiu da antiga fabricação de espadas para a espinha dorsal dos modernos componentes de alto desempenho, alimentando tudo, desde turbinas eólicas até peças aeroespaciais. Para os engenheiros, dominar as nuances de cada rota de fundição — e as regras de projeto que as acompanham — é fundamental para fornecer soluções robustas e econômicas em toda a cadeia de fornecimento.

O que é fundição de metal?

Basicamente, a fundição de metal é a arte de despejar metal fundido em um molde projetado com precisão que define o formato da peça final. À medida que o metal esfria e solidifica, ele adota a geometria do molde, produzindo um componente com formato próximo ao final, pronto para processamento posterior.

Embora a fundição ofereça versatilidade notável, ela apresenta restrições rígidas de engenharia. Todas as ligas se contraem durante a solidificação, normalmente 0,3% a 1% dependendo do metal. Os engenheiros devem calcular essas taxas de contração antecipadamente e incorporá-las no projeto das ferramentas para manter a precisão dimensional.

Passo a passo:o processo de fundição do núcleo metálico

Independentemente da variante específica, cada operação de fundição segue um fluxo de trabalho comum. Abaixo está a sequência canônica que a maioria das fundições emprega.

Etapa 1:Criação de padrões

Um padrão – uma réplica fiel da peça desejada – forma a base da cavidade do molde. Os padrões podem ser permanentes (aço ou alumínio) para grandes volumes ou flexíveis (cera, madeira ou plástico) para trabalhos de baixa tiragem ou protótipos.

Etapa 2:Fabricação do Núcleo

Para geometrias ocas ou internas, um macho é inserido na cavidade do molde. O núcleo pode ser sacrificial (argila, cerâmica) ou permanente (metal), e sua forma define os vazios na fundição final.

Etapa 3:Construção do Molde

A fabricação de moldes é adaptada aos requisitos de volume e peças. As execuções de alto volume usam matrizes de aço para ferramentas usinadas em CNC, enquanto peças de baixo volume ou protótipos dependem de moldes de areia embalados em torno do padrão.

Etapa 4:Derramamento do Metal

O metal é aquecido até o estado totalmente líquido e introduzido no molde. O método de preenchimento – gravidade, pressão ou centrífugo – determina a densidade da peça, o acabamento superficial e a fidelidade dimensional.

Etapa 5:Extração de peças

Assim que o metal solidificar, a peça é removida. Os moldes de areia são descartáveis ​​e devem ser destruídos; as matrizes de aço são abertas para liberar a peça e reinicializá-la para o próximo ciclo.

Etapa 6:pós-processamento

As peças fundidas raramente chegam prontas para montagem. As etapas típicas de pós-processamento incluem remoção de rebarbas, tratamento térmico e usinagem CNC para atender tolerâncias precisas e especificações de superfície.

Os quatro principais processos de fundição de metal

Embora existam dezenas de métodos de fundição especializados, quatro dominam a produção industrial.

1. Fundição sob pressão

A fundição sob pressão utiliza moldes de aço ferramenta duráveis e injeção de alta pressão para produzir peças complexas em formato líquido com tolerâncias restritas (±0,05 mm) e acabamento superficial superior. Embora os custos iniciais com ferramentas sejam altos, o método é excelente para estruturas leves e de alto volume em alumínio e magnésio.

2. Fundição por gravidade (molde permanente)

A fundição por gravidade emprega ferramentas metálicas reutilizáveis (normalmente ferro fundido) e depende da gravidade natural para preencher a cavidade. O metal é pré-aquecido para evitar solidificação prematura. Ele equilibra a precisão da fundição sob pressão com custos mais baixos de ferramentas, tornando-o adequado para produção de médio volume.

3. Fundição de precisão (cera perdida)

A fundição de precisão começa com um padrão de cera ou resina revestido de cerâmica. Depois que a cera queima, o metal derretido preenche a casca de cerâmica. O processo produz alta precisão dimensional (±0,1 mm) e excelente qualidade de superfície, ideal para componentes aeroespaciais e de alto desempenho.

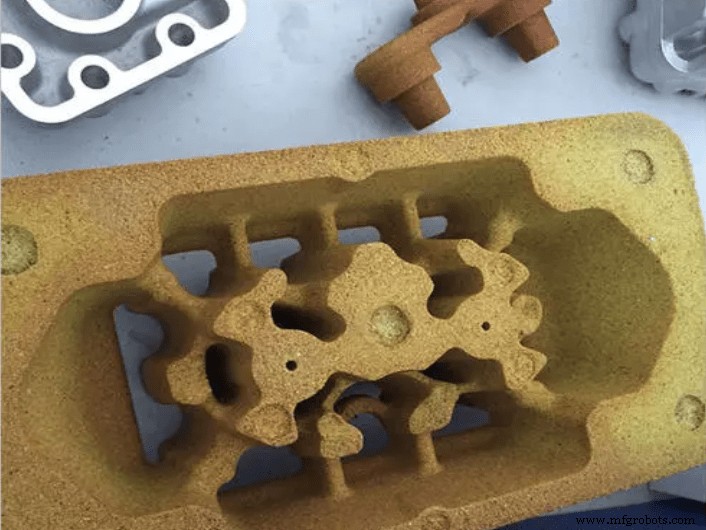

4. Fundição em Areia

A fundição em areia é a via mais econômica, utilizando areia misturada com ligantes (argila ou químicos). Ele pode acomodar peças extremamente grandes e geometrias complexas, mas normalmente oferece menor precisão dimensional (±0,5 mm). O método continua a ser essencial para a produção de pequenos volumes ou de protótipos.

Prós e Contras:Por que escolher a fundição de metal?

Principais benefícios

• Capacidade em grande escala:os componentes fundidos podem exceder os limites de tamanho da CNC ou do forjamento.
• Geometrias de paredes espessas:as peças fundidas podem manter a integridade estrutural sem delaminação.
• Consolidação monolítica:fundições de peça única eliminam soldagem ou aparafusamento dispendiosos.
• Desempenho tribológico:os metais fundidos oferecem excelentes qualidades de rolamento para aplicações de carga pesada.
• Compatibilidade com ligas leves:peças fundidas de alumínio e magnésio reduzem o peso sem comprometer a resistência.
• Versatilidade de materiais:uma única fundição pode processar ligas ferrosas e não ferrosas.

Limitações Principais

• Suscetibilidade a defeitos:porosidade, cavidades de contração e inclusões de escória exigem um controle de qualidade vigilante.
• Tolerância dimensional:normalmente menos precisa que a usinagem CNC subtrativa.
• Intensidade de trabalho:a fundição em areia tradicional exige um trabalho manual substancial.
• Mínimos de produção elevados:ferramentas de matrizes e moldes permanentes exigem grandes quantidades de pedidos.

Outras variações de elenco avançadas

Além dos quatro métodos principais, processos especializados, como moldagem em argila, moldagem em casca, fundição centrífuga e fundição contínua, atendem a requisitos de nicho – por exemplo, peças cilíndricas de alta velocidade ou produção de matéria-prima.

Perguntas frequentes

Q1:Como a fundição em areia difere da fundição sob pressão?

A1: A fundição em areia utiliza um molde de areia descartável e é econômica para pequenos volumes e peças grandes. A fundição sob pressão emprega matrizes de aço duráveis, injetando metal sob alta pressão para tolerâncias restritas e tempos de ciclo rápidos – ideal para execuções de alto volume.

Q2:Quando o forjamento ou a usinagem CNC devem ser preferidos à fundição?

A2: Escolha o forjamento quando for necessária máxima integridade estrutural e resistência ao impacto; escolha usinagem CNC para tolerâncias restritas, recursos nítidos ou produção de baixo volume. Opte pela fundição quando forem necessárias cavidades internas complexas, consolidação monolítica ou geometria de paredes espessas.
