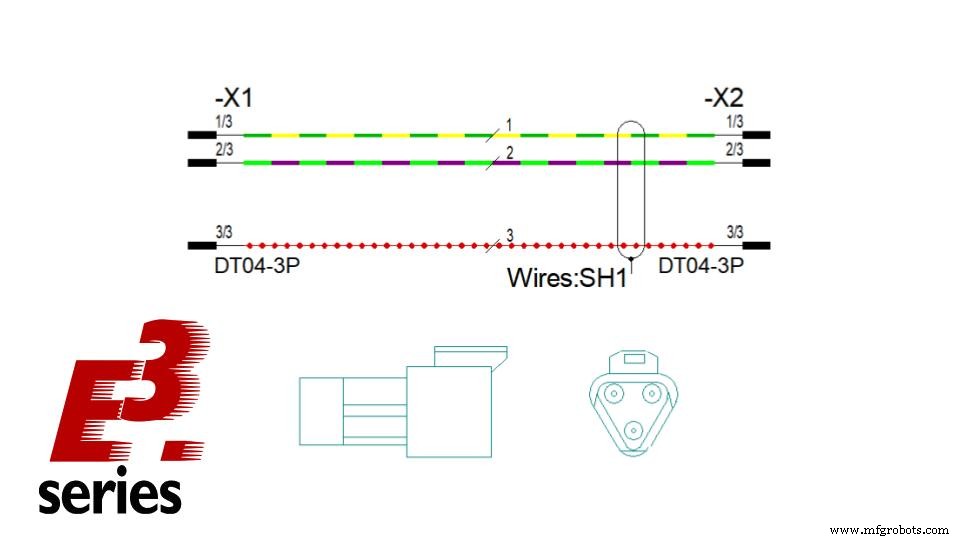

Novos recursos E3.series 2021 - Parte 3

Neste artigo, continuaremos apresentando as novidades do E3.series 2021. Desta vez, serão abordados conectores e plugues, tabelas, entre outros. Veja o artigo completo para otimizar ainda mais seus projetos e aprender a usar a ferramenta E3.series da maneira mais eficiente para sua demanda.

Conecte o conector apenas em um conector de acoplamento válido

Uma configuração pode ser usada para garantir que os conectores só possam ser plugados em conectores correspondentes definidos como conectores correspondentes ativos nas Propriedades do componente.

A configuração está ativa para todas as visualizações dos conectores.

Isso significa que todos os conectores só podem ser plugados com os conectores correspondentes definidos para eles.

Para ativar a configuração, selecione Ferramentas → Configurações no Menu Principal.

Observação:a função pode ser ativada e desativada nas caixas de diálogo Configurações elétricas e Configurações de fluido.

Ative a configuração Permitir que apenas conectores correspondentes válidos sejam conectados em Conexão. A configuração é específica do usuário:



Os conectores agora só podem ser plugados em conectores correspondentes definidos como o conector correspondente ativo. Os conectores que não têm um conector correspondente ativo definido não podem mais ser plugados.

Conecte o conector apenas ao conector com gênero de pino compatível

Uma configuração pode ser usada para garantir que os conectores só possam ser plugados em conectores correspondentes que tenham gêneros de pinos compatíveis. A configuração está ativa para todas as visualizações dos conectores. O gênero do pino compatível pode ser definido nas Propriedades do componente e nas Propriedades do dispositivo.

Isso significa que apenas conectores compatíveis entre si podem ser conectados.

Para ativar a configuração, selecione Ferramentas → Configurações no Menu Principal.

Observação:a função pode ser ativada e desativada nas caixas de diálogo Configurações elétricas e Configurações de fluido.

Ative a configuração Permitir que apenas gêneros de pinos compatíveis sejam conectados em Conexão. A configuração é específica do usuário:



Nota:gêneros de pinos incompatíveis ainda podem ser conectados. Uma mensagem correspondente informa sobre gêneros de pinos incompatíveis.

Se a configuração for alterada, a mudança não afetará os conectores que já estão conectados. Os gêneros de pinos incompatíveis que estão conectados são listados durante as verificações.

As seguintes combinações de gêneros de pinos são compatíveis e podem ser conectadas:

• e
• e Masculino
• e Feminino
• Masculino e feminino

Novas informações na tabela de conexão

Novas informações agora são exibidas na Tabela de Conexão por padrão.

As informações adicionais fornecem uma visão geral do comprimento dos condutores / fios de uma conexão e se o comprimento está à escala ou não.

Para exibir as tabelas, selecione Exibir → Tabela de conexão.



Não medida:determina se o comprimento da conexão deve ser dimensionado ou não. Para definir ou remover a propriedade, clique na caixa de seleção.

Comprimento físico:especifica o comprimento físico da conexão. Se o comprimento estiver em escala, ele será calculado automaticamente. Se o comprimento não estiver à escala, o comprimento pode ser alterado. Para fazer isso, clique na linha do valor a ser alterado e insira o novo valor.
