Código G vs Código M:Principais diferenças que todo comprador de CNC deve saber

O código G e o código M são importantes para roteadores CNC para uso industrial. Aprender a diferença entre eles pode ajudar a reduzir o tempo de inatividade e melhorar a precisão da usinagem.

1. Visão geral do código G versus código M

1.1 Código G:Define os caminhos da ferramenta

O código G controla o movimento da ferramenta em roteadores CNC industriais. Ele controla onde a máquina se move, com que rapidez ela se move e como cortar. Com o código G, as máquinas CNC podem realizar operações de corte, perfuração e fresamento.

1.2 Código M:controla as funções da máquina

O código M controla as funções da máquina na usinagem CNC. Ele lida com ações como partida e parada do fuso, trocas de ferramentas e controle de refrigeração. O código M ajuda a máquina a funcionar com segurança e eficiência.

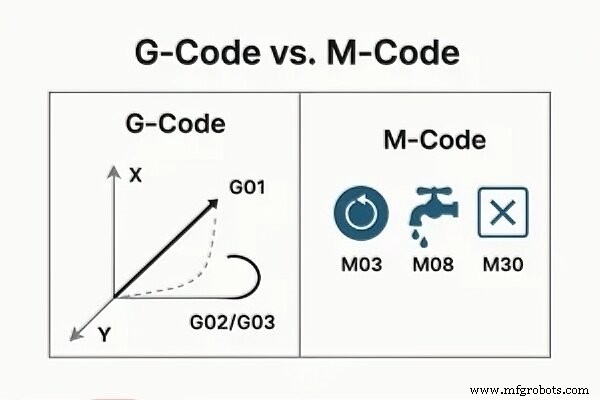

Roteador CNC Código G vs Código M

2. Código G vs. Código M:Qual é a diferença?

A principal diferença está no que eles controlam e como controlam. Compreender isso o ajudará a otimizar seus processos de produção.

2.1 Funções

A seguir estão os comandos comumente usados para usinagem CNC industrial. Eles o ajudarão a compreender rapidamente as funções principais.

Códigos G comuns
Código G Função G00 Posicionamento RápidoG01 Movimento de corte linearG02 Interpolação circular no sentido horárioG03 Interpolação circular anti-horáriaG17 Selecione o plano XYG21 Usar unidades métricasG90 Posicionamento Absoluto
Códigos M comuns
Código M Função M03 Rotação do fuso no sentido horárioM05 Parada do fusoM06 Troca de ferramentaM08 Refrigerante ligadoM09 Refrigerante desligadoM30 Fim e reinicialização do programa
O código G controla o movimento da ferramenta e os caminhos de corte, enquanto o código M controla as funções da máquina. Esta é a diferença básica entre eles. Em roteadores CNC industriais, as funções são mais complexas.

2.2 Lógica de Controle

2.2.1 Como funciona o código G

O código G controla a posição, velocidade, caminho de corte e profundidade da ferramenta. Ele informa à máquina como se mover durante o corte, perfuração e fresamento.

Usar um roteador CNC de alta qualidade pode processar o código G de maneira mais suave em altas velocidades. Isso ajuda a reduzir vibrações e arestas. Como resultado, você pode obter melhor precisão e acabamento superficial.

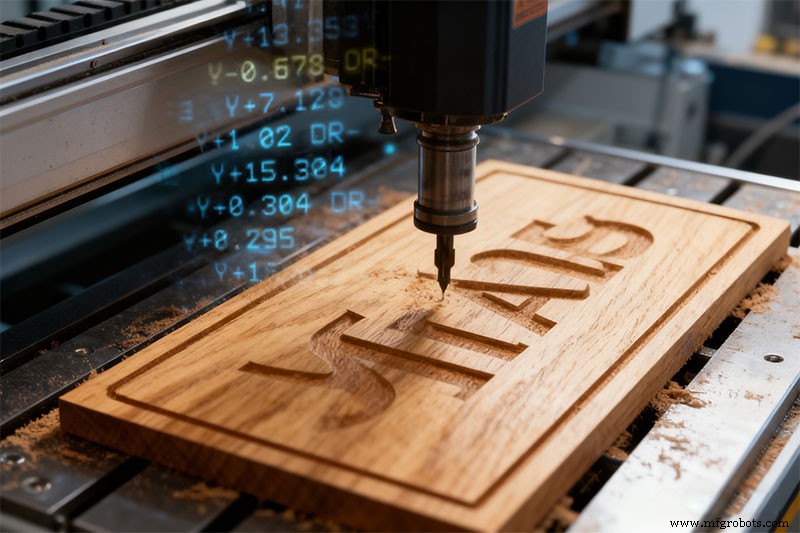

Execução do código G do roteador CNC

2.2.2 Como funciona o código M

O código M controla as funções da máquina, como operação do fuso, troca de ferramentas, sistemas de refrigeração e sistemas de vácuo.

O código M pode parecer mais simples que o código G. Na verdade, muitas funções do código M estão relacionadas à automação de máquinas. Eles afetam se sua máquina funciona corretamente.

2.2.3 Automação de troca de ferramenta M06

Tomemos como exemplo o comando de troca de ferramenta M06.

M06 controla as trocas automáticas de ferramentas. O fuso para, o eixo Z move-se para uma posição segura e a ferramenta muda automaticamente. Vários sistemas trabalham juntos, incluindo sensores, cilindros, dispositivos de segurança e lógica de controle PLC.

Trocas suaves de ferramentas reduzem o tempo de inatividade e mantêm a produção estável. Usando roteadores CNC melhores, você pode lidar com a automação de troca de ferramentas com código M com eficiência.

2.3 Compatibilidade

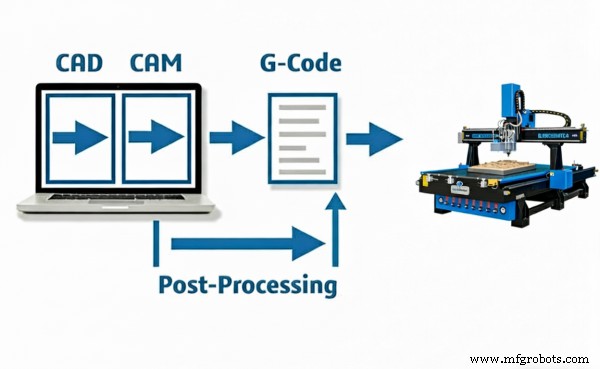

pós-processador

O código G é altamente padronizado. Comandos como G00, G01 e G02 geralmente têm o mesmo significado em diferentes sistemas CNC. Os sistemas CNC padronizados melhoram a compatibilidade. O código M varia entre sistemas de controle e fabricantes.

Nossos roteadores CNC oferecem excelente compatibilidade com softwares e pós-processadores comuns. Isso ajuda você a evitar problemas de compatibilidade.
Padrão Código G Código M Função principal Controla o movimento da ferramenta e os caminhos de corteControla as funções e a automação da máquinaLógica de controle Controle de movimento, geometria e planejamento de trajetóriaAutomação baseada em PLC e controle de máquinaCompatibilidade Altamente padronizado e amplamente compatível. Varia de acordo com a máquina e o sistema de controle

3. Como o código G e o código M funcionam juntos

Trabalhando juntos, o código G e o código M garantem uma operação CNC rápida, precisa e estável. Aqui está um exemplo de um processo completo de usinagem CNC.
Linha Comando de código G Descrição 1 %Início do programa2 O2001Número do programa3 G21 G90 G17Definir unidades em milímetros, posicionamento absoluto e plano XY4 M06 T2Mude para ferramenta #25 M03 S2500Inicie o fuso no sentido horário a 2500 RPM6 M08Ligue o refrigerante7 G00 X0 Y0 Z10Movimento rápido para uma posição segura8 G01 Z-3 F120Abaixe a ferramenta até a profundidade de corte9 G01 X80 Y0 F300Corte linear ao longo do eixo X10 G02 X100 Y20 I0 J20Interpolação de arco no sentido horário11 G01 Y80Continuar corte linear12 G03 X80 Y100 I-20 J0Interpolação de arco no sentido anti-horário13 G00 Z15Retraia a ferramenta para uma altura segura14 M09Desligue o refrigerante15 M05Parar fuso16 M30Finalizar programa e redefinir17 %Fim do programa

4. Perguntas frequentes

Q1. Qual software gera código G para roteadores CNC?

A maioria dos roteadores CNC usa software CAD ou CAM que pode gerar código G, como Fusion 360, VCarve, Aspire e Mastercam.

2º trimestre. Quais controladores CNC suportam código G padrão?

Syntec, Fanuc, Siemens, Mach4 e NC Studio podem suportar código G padrão.

3º trimestre. Os roteadores CNC industriais podem funcionar com o Fusion 360?

Sim. A maioria dos roteadores CNC industriais pode funcionar com o Fusion 360.

Quarto trimestre. Por que os importadores preferem sistemas CNC padronizados?

Os sistemas CNC padronizados oferecem melhor compatibilidade de software e treinamento mais barato.

Q5. Por que os roteadores CNC falham durante a troca de ferramentas?

Provavelmente devido a ferramentas desalinhadas, suportes desgastados e comandos de código M incorretos. O uso de máquinas de alta qualidade pode ajudá-lo a evitar esses problemas.

5. Considerações Finais

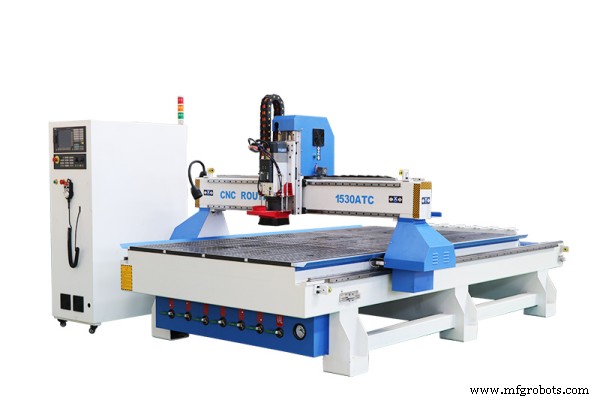

Roteador CNC 1530 5×10 ATC

Você não precisa dominar muito bem o código G ou código M para começar a usinagem CNC. Nossos roteadores CNC são fáceis de usar. Também conta com suporte técnico profissional. Contate-nos hoje para encontrar a solução CNC certa para suas necessidades.
