Como otimizar seus projetos elétricos com E3.schematic

Neste artigo você poderá conferir alguns recursos inteligentes do módulo E3.schematic, como a inserção automática de conectores e a configuração de fios nas conexões do projeto. Veja o artigo de vídeo completo e otimize seus projetos!

Visualização no projeto

Os componentes são arrastados do banco de dados e adicionados à planilha do projeto, onde se tornam dispositivos. Nesta seleção, E3.series permite uma visualização na janela abaixo.



Se você não o habilitou, apenas clique com o botão direito em uma região do menu superior e selecione 'Visualizar'.

Experimente AGORA a ferramenta E-CAE E3.series líder da indústria com cursos de treinamento técnico!

Clique no banner abaixo

Conectores compatíveis com múltiplas conexões e automáticos

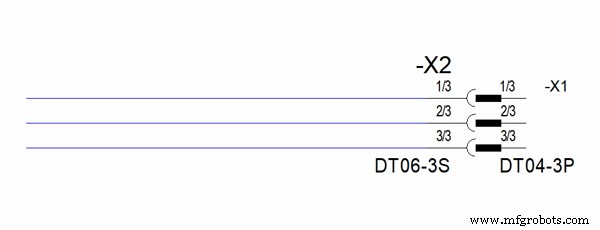

As conexões são feitas em conjunto com todos os conectores simultaneamente. Para isso, a opção de conexão utilizada é 'Multi-Connection'. Assim, ao selecionar a região onde se deseja inserir as conexões, os conectores compatíveis são gerados automaticamente pelo E3.series, e já estão disponíveis na tabela 'Dispositivos' do projeto.

Depois de feitas as conexões, os fios são inseridos rapidamente usando a opção 'Inserir fio padrão'.



Todos os fios adicionados por este método são especificados pelas seguintes janelas:



Ou seja, neste caso estamos usando o tipo H07V-K / 1,5-BK.

Assista ao vídeo completo

Inscreva-se em nosso canal no Youtube aqui para mais vídeos técnicos.

Tamanho e configurações do segmento

O tamanho do segmento pode ser visualizado clicando com o botão direito do mouse na conexão e em 'Diâmetro do segmento'.

Ao final, é possível dimensionar e alterar as propriedades do fio inserido na tabela de 'Dispositivos' -> 'Fios' e com o botão direito selecionar 'Propriedades do Fio ...'. O novo fio selecionado era do tipo FLR4Y-A / 2,5-RD.
