15 componentes essenciais de PCB que todo entusiasta da eletrônica deve conhecer

Resistores

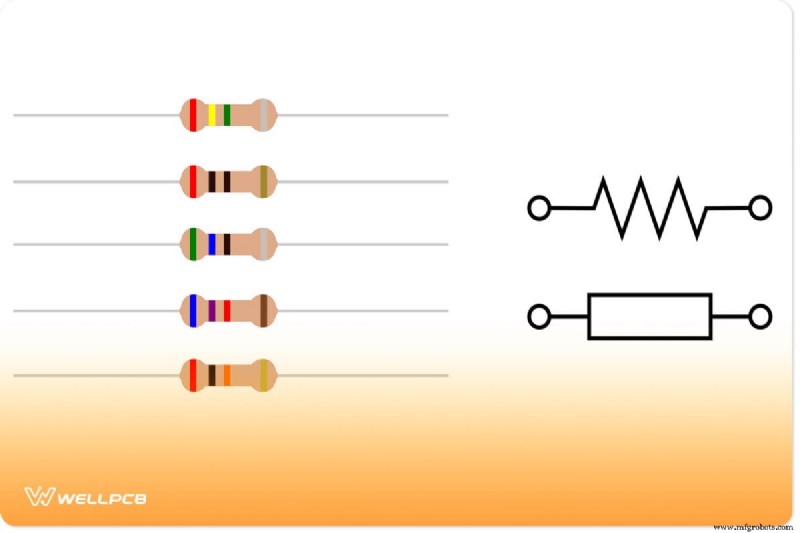

Os resistores são a espinha dorsal de qualquer placa de circuito impresso (PCB). Eles limitam o fluxo de corrente dissipando energia elétrica na forma de calor. Os resistores mais comuns para hobby têm dois terminais e um código de banda colorido que indica seu valor de resistência. Embora exista uma grande variedade de materiais e tamanhos, os tipos padrão de furo passante e de montagem em superfície são adequados para a maioria dos projetos iniciantes e intermediários.

Capacitores

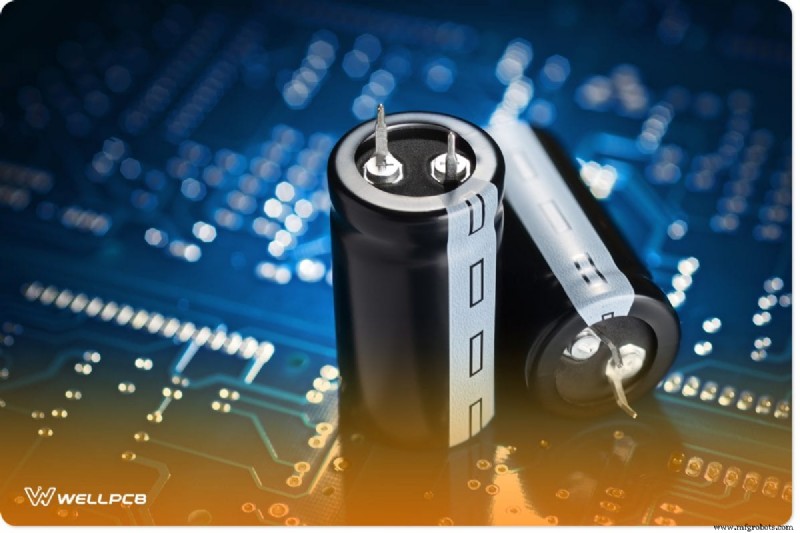

Os capacitores armazenam e liberam carga, suavizando picos de tensão e filtrando ruídos. Eles vêm em variedades cerâmicas, eletrolíticas, de filme e de tântalo, cada uma escolhida por sua capacitância, classificação de tensão e tamanho físico. Ao contrário dos resistores, que normalmente os superam em número em uma placa, os capacitores são essenciais para temporização, filtragem e armazenamento de energia.

Diodos emissores de luz (LEDs)

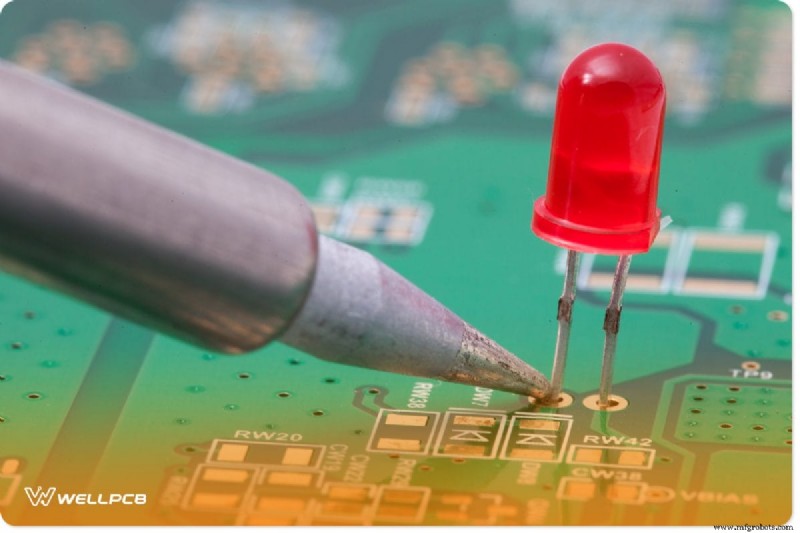

Os LEDs convertem corrente elétrica em luz por meio de recombinação elétron-buraco em uma junção semicondutora. Eles são onipresentes em luzes indicadoras, displays e iluminação decorativa. Compreender as classificações de tensão e corrente diretas é fundamental para evitar falhas prematuras.

Transistores

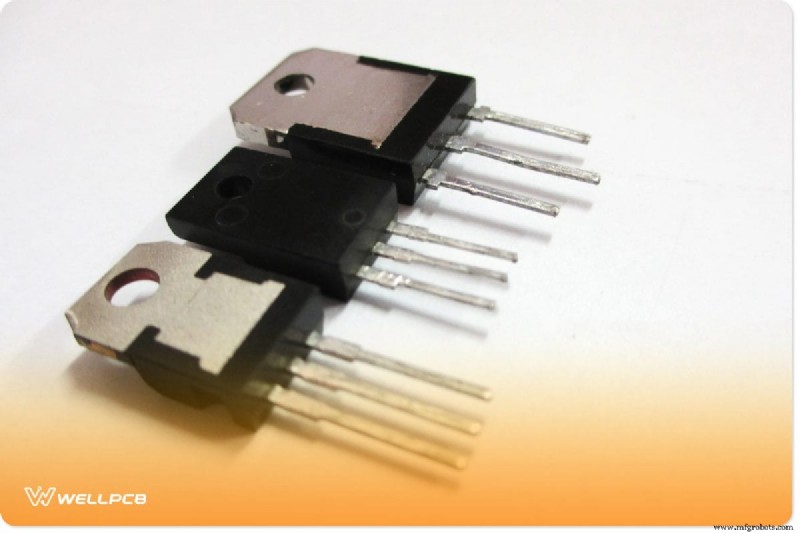

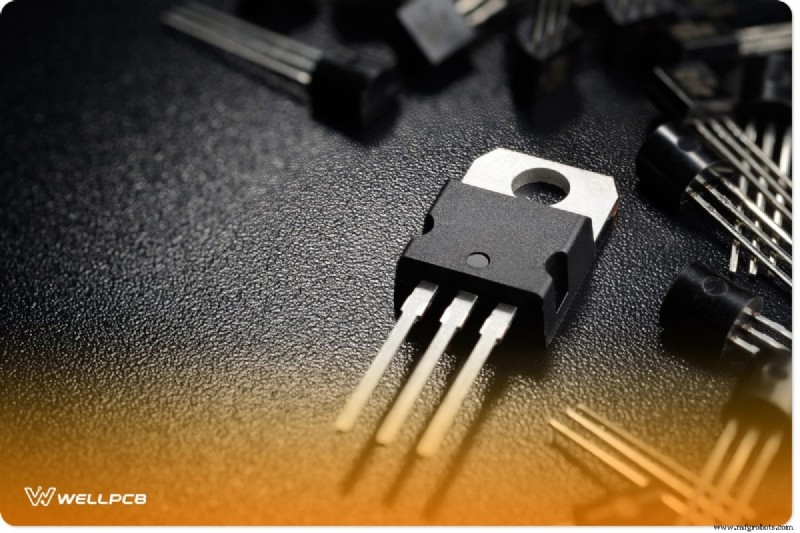

Os transistores são os blocos de construção fundamentais da eletrônica moderna, atuando como interruptores ou amplificadores. Transistores de Junção Bipolar (BJTs) – PNP e NPN – possuem três pinos (coletor, base, emissor). Os transistores de efeito de campo (FETs) usam um campo elétrico para controlar o fluxo de corrente, oferecendo alta impedância de entrada e baixo consumo de energia.

Indutores

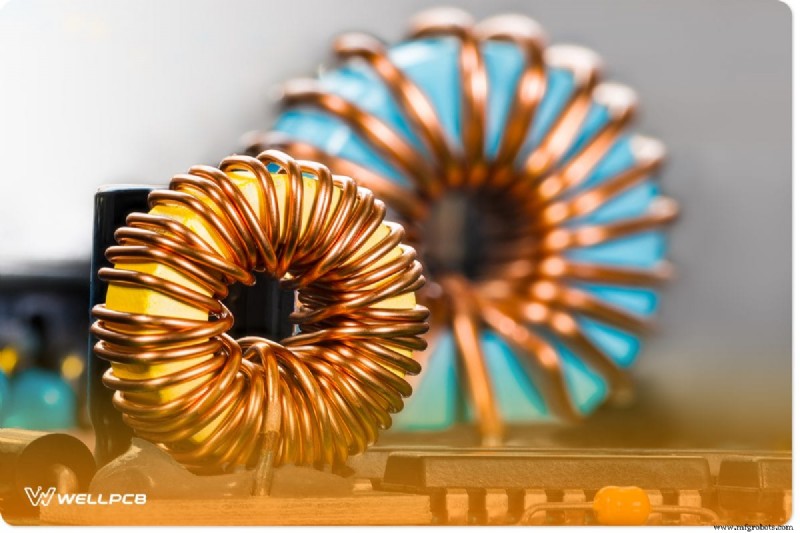

Os indutores armazenam energia magnética quando a corrente flui através deles. Sua indutância aumenta com o número de voltas da bobina. Em fontes de alimentação e circuitos de radiofrequência (RF), os indutores filtram sinais indesejados e formam circuitos ressonantes com capacitores.

Diodos

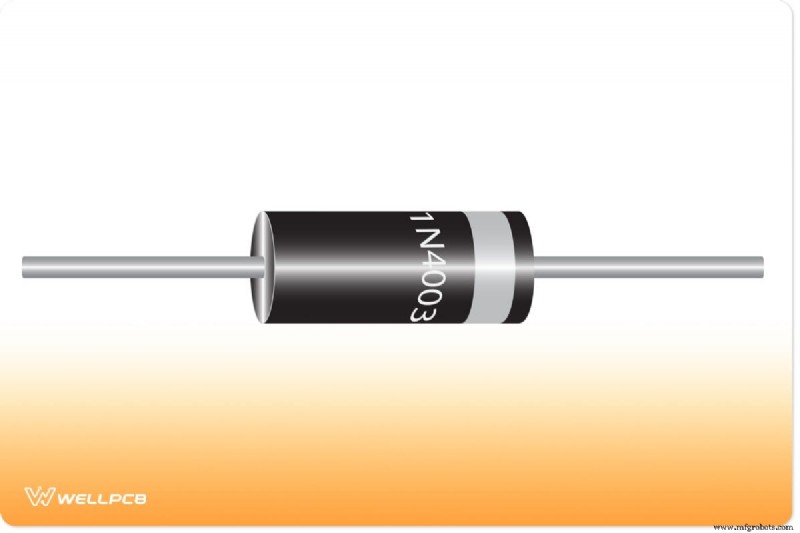

Os diodos permitem que a corrente flua apenas em uma direção, fornecendo proteção contra polaridade reversa e retificação. Os diodos de silício padrão são usados ​​para regulação de tensão, enquanto os diodos Schottky oferecem menor queda de tensão direta para comutação de alta velocidade.

Circuitos Integrados (ICs)

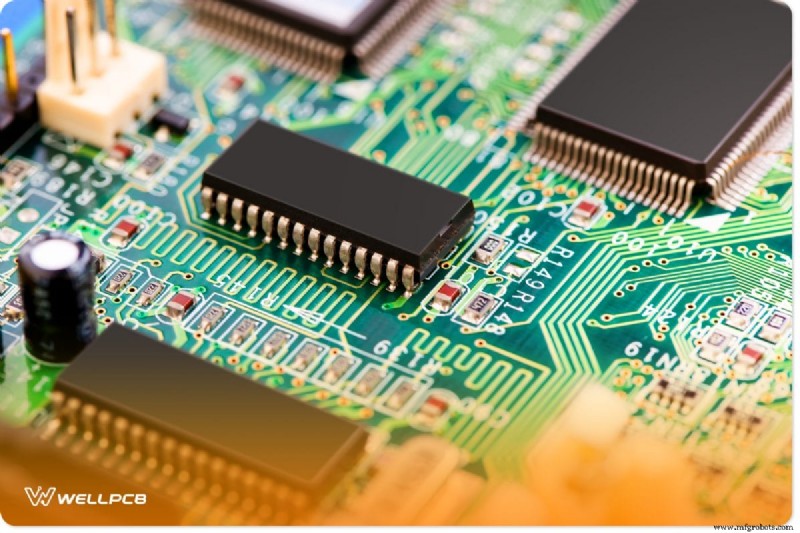

Os ICs condensam funções lógicas complexas ou analógicas em um único wafer semicondutor. Eles variam de microcontroladores e processadores de sinais digitais a amplificadores discretos e reguladores de potência. Sua compacidade e confiabilidade os tornam indispensáveis ​​em PCBs modernos.

Transformadores

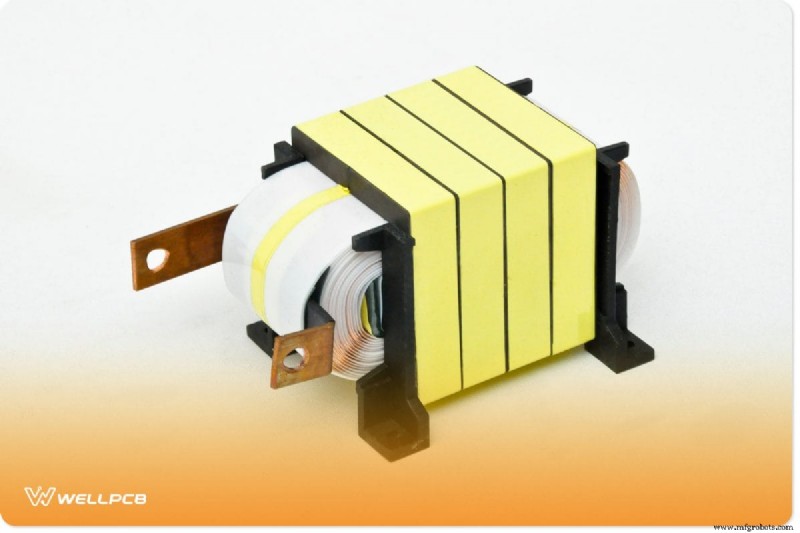

Os transformadores ajustam os níveis de tensão entre os circuitos enquanto mantêm o isolamento elétrico. Eles consistem em enrolamentos primários e secundários em um núcleo de ferro compartilhado. As fontes de alimentação industriais e residenciais dependem de transformadores para reduzir as linhas de transmissão de alta tensão para tensões domésticas utilizáveis.

Sensores

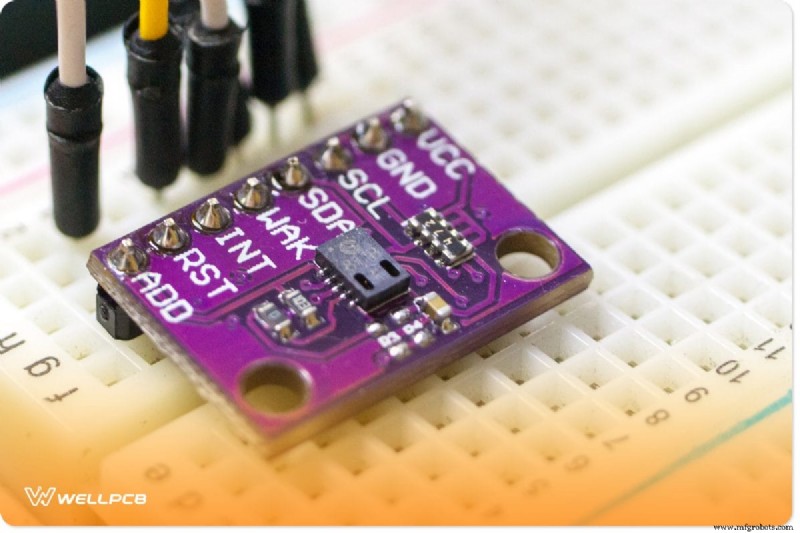

Os sensores traduzem fenômenos físicos – luz, temperatura, umidade, movimento, som – em sinais elétricos. Eles são a primeira linha de interação entre a eletrônica e o meio ambiente, possibilitando dispositivos responsivos, desde smartphones até veículos autônomos.

Potenciômetros

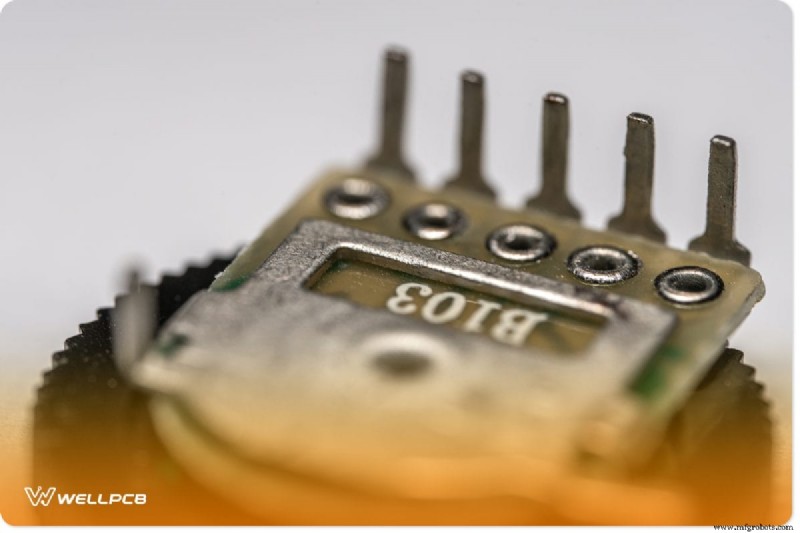

Os potenciômetros são resistores variáveis que permitem aos usuários ajustar a resistência manualmente. Os botões rotativos ajustam um contato deslizante através de uma trilha resistiva, enquanto as versões lineares fornecem controle preciso e em linha reta. As aplicações comuns incluem controles de volume e ajustes de calibração.

Osciladores de cristal

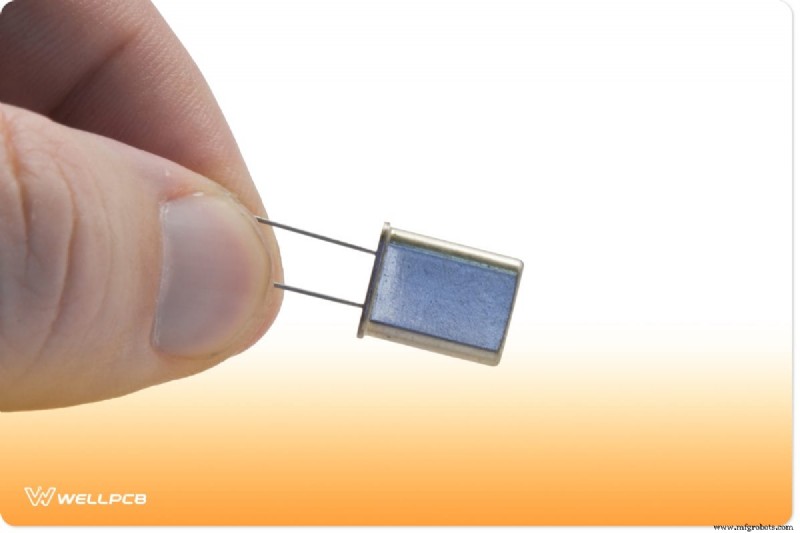

Osciladores de cristal geram sinais de relógio altamente estáveis usando o efeito piezoelétrico do quartzo. Sua precisão – geralmente de algumas partes por milhão – os torna ideais para cronometragem em microcontroladores, sistemas de comunicação e relógios.

Interruptores e Relés

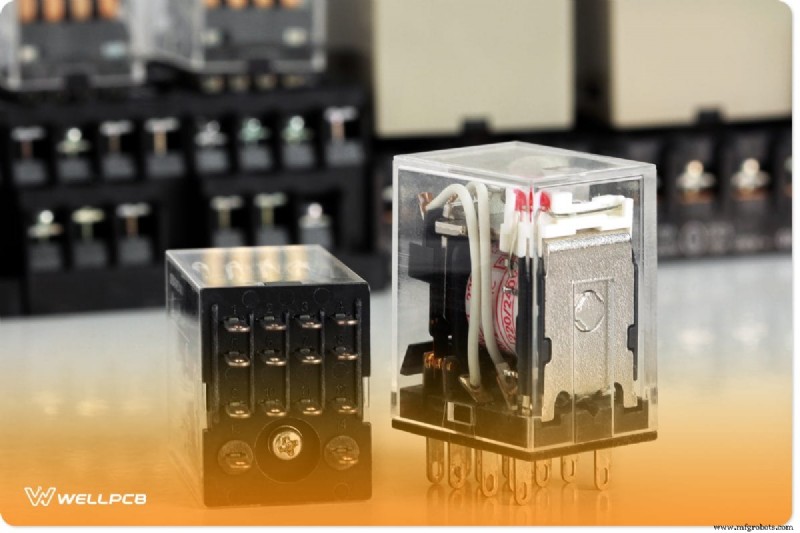

Os interruptores abrem ou fecham mecanicamente um circuito, enquanto os relés usam um eletroímã para acionar um conjunto de contatos, permitindo que um sinal de controle de baixa potência acione uma carga de alta potência. Sua variedade — rotativa, de botão, deslizante e com trava — oferece flexibilidade para todos os requisitos de projeto.

Retificadores controlados por silício (SCRs)

SCRs, ou tiristores, combinam funções de diodo e transistor em um único dispositivo com quatro camadas de silício e três terminais (ânodo, cátodo, porta). Uma vez acionados por um pulso de porta, eles conduzem até que a corrente caia abaixo de um valor de retenção, tornando-os ideais para controle de alta potência, como acionamentos de motores e conversores de potência.

Dispositivos Passivos

Componentes passivos – incluindo resistores, capacitores, indutores e diodos – armazenam ou dissipam energia sem gerá-la. Eles são classificados como sem perdas (por exemplo, indutores, capacitores) ou dissipativos (por exemplo, resistores). A seleção e o layout adequados de dispositivos passivos são essenciais para a integridade do sinal e a eficiência energética.

Fios

Os fios fornecem o caminho físico para o fluxo de corrente entre os componentes. Os condutores de cobre dominam devido à sua excelente condutividade, mas o alumínio é usado em barramentos de alta corrente. Fios especiais – fita, coaxial, blindados – atendem a finalidades específicas, como transmissão de dados, blindagem EMI ou chicotes flexíveis.

Conclusão

A compreensão desses 15 componentes principais permite que você projete, solucione problemas e inove em PCBs. Esteja você prototipando um projeto de hobby ou dimensionando um produto comercial, o conhecimento de como cada parte se comporta é essencial.
