10 fatores essenciais que influenciam os custos de montagem de PCB

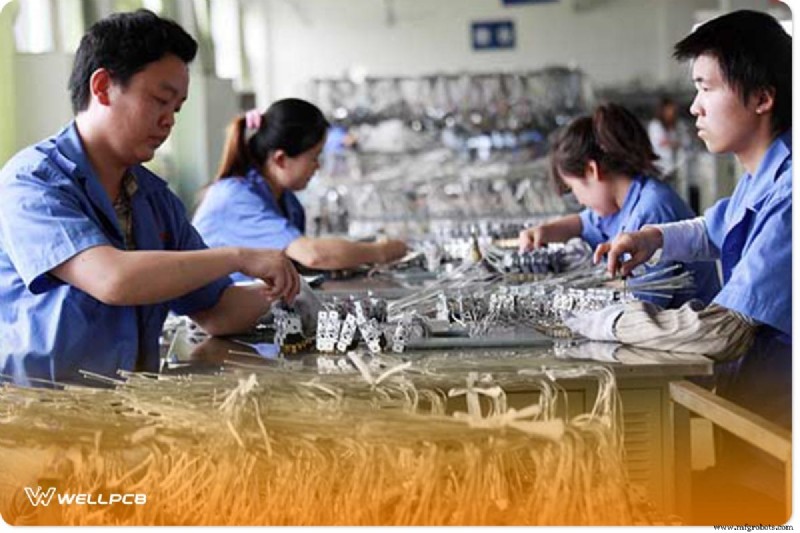

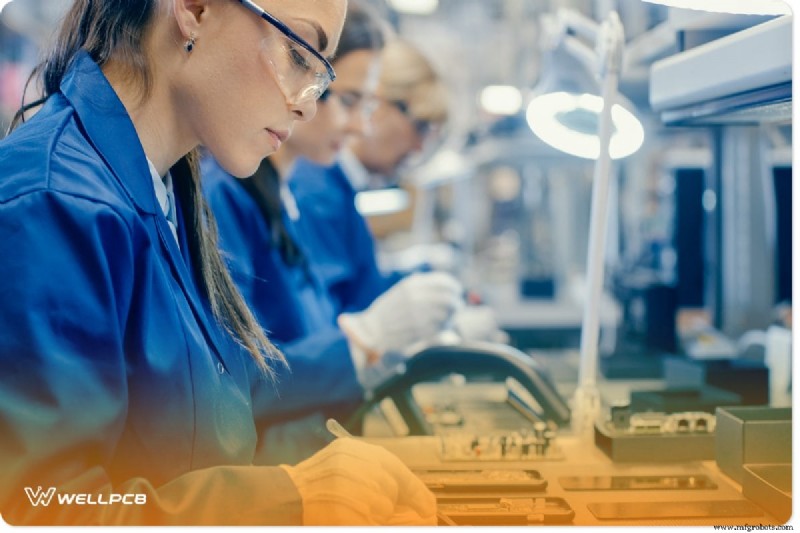

Custos trabalhistas

O local onde um PCB é fabricado tem impacto direto nas despesas trabalhistas. Técnicos qualificados e maquinários de precisão aumentam o custo de produção, por isso muitos fabricantes escolhem locais com taxas de mão de obra mais baixas. Por exemplo, um prazo de entrega de três dias na América do Norte custa em média cerca de 1.100 dólares por placa, enquanto o mesmo pedido na China custa cerca de 545 dólares. No entanto, a produção no exterior acrescenta custos de envio, manuseio e comunicação que podem compensar a economia, e podem surgir problemas ocultos que inflacionam o preço final.

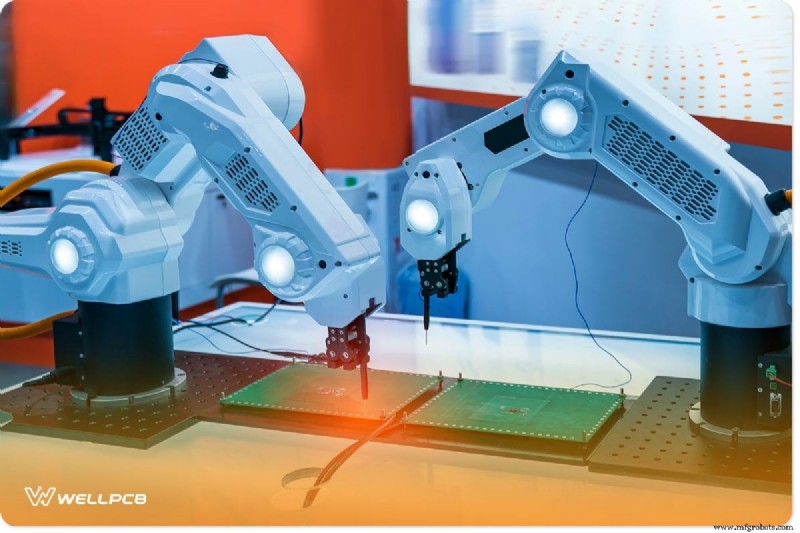

Montagem automatizada

A automação simplifica muitas tarefas – coleta e colocação, distribuição de pasta de solda, soldagem por onda – mas também introduz custos mais elevados de capital e manutenção. Máquinas avançadas, como unidades de coleta e colocação de alta velocidade, oferecem precisão e rendimento superiores, mas possuem preços premium. Como resultado, as linhas de produção automatizadas muitas vezes custam mais do que a montagem manual para pedidos complexos ou de baixo volume.

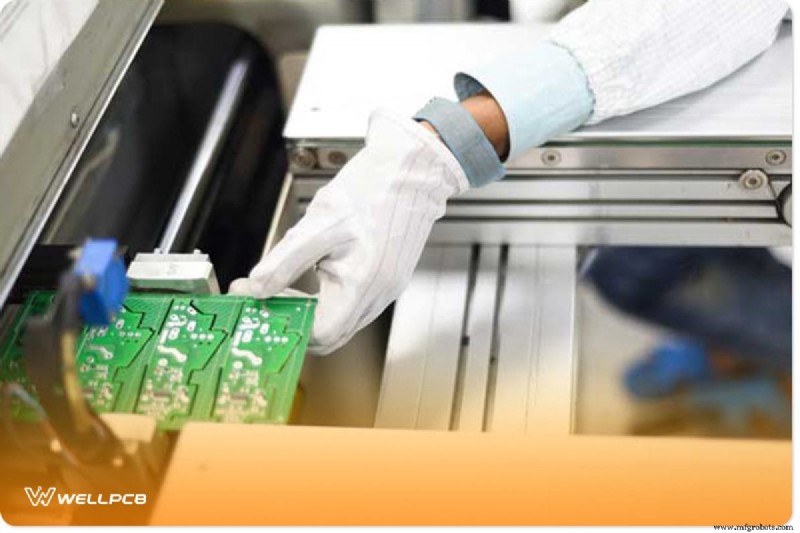

Motivadores de custos de processo

Cada etapa adicional de fabricação aumenta a conta:preparação de componentes, retrabalho, inspeção por raios X, testes funcionais e descarte de resíduos. Embora essas etapas melhorem a confiabilidade, elas aumentam o uso de materiais, o consumo de energia e o tempo de mão de obra. Eliminar ou consolidar etapas pode reduzir custos, mas pode comprometer a qualidade, por isso é essencial um design cuidadoso do processo.

Volume e economias de escala

Pedidos de grandes lotes distribuem custos fixos – configuração, programação, ferramentas – por mais unidades, reduzindo o preço por placa. Por outro lado, as execuções de unidades únicas ou de baixo volume incorrem numa parcela maior destas despesas únicas. Os fabricantes que conseguem lidar com grandes volumes oferecem a melhor vantagem de preço para clientes com pedidos substanciais.

Prazo de entrega e entrega

O retorno rápido pode aumentar os custos de montagem em até 33% ou mais, já que as fábricas devem priorizar novamente os pedidos e potencialmente fazer horas extras. O envio rápido aumenta ainda mais as despesas. Se a flexibilidade de horários for crucial, a orçamentação para estes serviços premium é inevitável.

Embalagem e manuseio especializados

Componentes como Ball-Grid Arrays (BGAs) exigem manuseio meticuloso, inspeção por raios X e técnicas especiais de soldagem. A mão de obra e o equipamento adicionais para essas peças podem aumentar significativamente o custo por placa, especialmente em pequenas tiragens, onde as despesas gerais são distribuídas por poucas unidades.

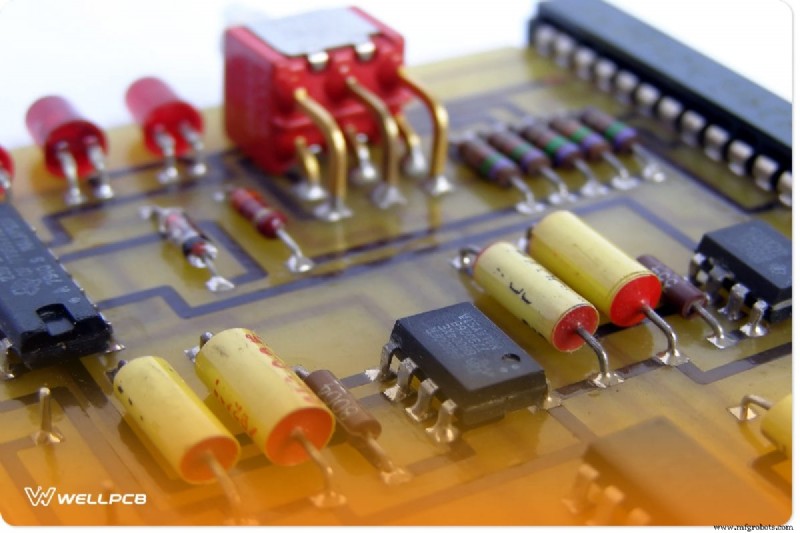

Requisitos de preparação de componentes

Placas com substratos flexíveis ou formatos exclusivos geralmente exigem componentes personalizados ou etapas de preparação. Esses requisitos exclusivos aumentam a complexidade da lista de materiais e podem aumentar o custo geral se não forem gerenciados com cuidado.

Lista de materiais (BOM) pouco clara

Uma lista técnica ambígua – números de peça ausentes, quantidades inconsistentes ou entradas duplicadas – pode levar a preços incorretos e atrasos nos pedidos. BOMs precisas, incluindo designadores de referência, números de peças, fabricantes e preços unitários, são essenciais para evitar custos excessivos.

Lista de materiais abrangente

Uma lista técnica bem estruturada lista todos os componentes, métodos SMT, área ocupada e peças de reposição. Essa transparência permite que os fabricantes otimizem o fornecimento, reduzam o desperdício e mantenham a consistência, reduzindo, em última análise, os custos de montagem.

Suporte de engenharia

Equipes de engenharia dedicadas cuidam da revisão do projeto, prototipagem, desenvolvimento do plano de testes e análise de falhas. Embora sua experiência aumente o custo, muitas vezes economiza dinheiro ao detectar problemas antecipadamente, evitando retrabalhos ou recalls dispendiosos. Placas construídas com suporte de engenharia normalmente alcançam maior confiabilidade.

Conclusão

Os custos de montagem de PCB são moldados por uma interação complexa de mão de obra, automação, etapas do processo, volume, tempo e manuseio de componentes. Compreender cada fator permite que fabricantes e clientes tomem decisões informadas que equilibrem custo, qualidade e cronograma.

Na WellPCB, nossos engenheiros experientes são especializados em montagem econômica sem comprometer a qualidade. Entre em contato conosco para discutir como podemos fornecer PCBs confiáveis ​​e acessíveis, adaptados às necessidades do seu projeto.
