PCBs Rigid‑Flex:simplificando a montagem e aumentando a confiabilidade

Placas de circuito impresso (PCBs) rígidas e flexíveis estão se tornando rapidamente a solução ideal para eletrônicos de alto desempenho e com espaço limitado. Ao combinar a robustez das placas rígidas com a flexibilidade dos substratos flexíveis, os fabricantes podem eliminar cabos, reduzir juntas de solda e diminuir os custos de produção, ao mesmo tempo que proporcionam uma confiabilidade incomparável.

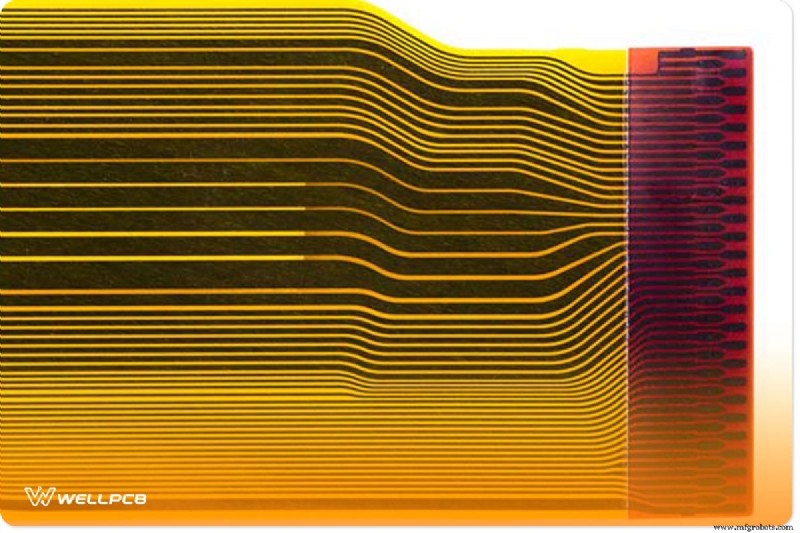

O que é uma PCB Rigid-Flex?

Um PCB é a espinha dorsal de qualquer dispositivo eletrônico, conectando componentes e permitindo o fluxo de sinal. Embora os PCB rígidos tenham dominado a indústria desde o primeiro PCB comercial em 1936, os PCB flexíveis surgiram como um divisor de águas para aplicações que exigem compacidade e flexibilidade. Os PCBs Rigid-flex combinam ambas as tecnologias, oferecendo um substrato único e integrado que pode dobrar em zonas predeterminadas sem comprometer a integridade do sinal.

Principais vantagens dos PCBs Rigid-Flex

• Cabeamento eliminado – Conecte diretamente seções rígidas, removendo cabos e conectores volumosos.
• Juntas de solda reduzidas – Menos pontos de solda se traduzem em maior confiabilidade a longo prazo.
• Design compacto – A integração de áreas rígidas e flexíveis reduz o tamanho e o peso da placa.
• Montagem simplificada – Os fabricantes podem processar a placa em uma única etapa de construção, reduzindo o tempo do ciclo.
• Gerenciamento térmico aprimorado – As seções flexíveis dissipam o calor de forma mais eficaz do que os arneses rígidos.

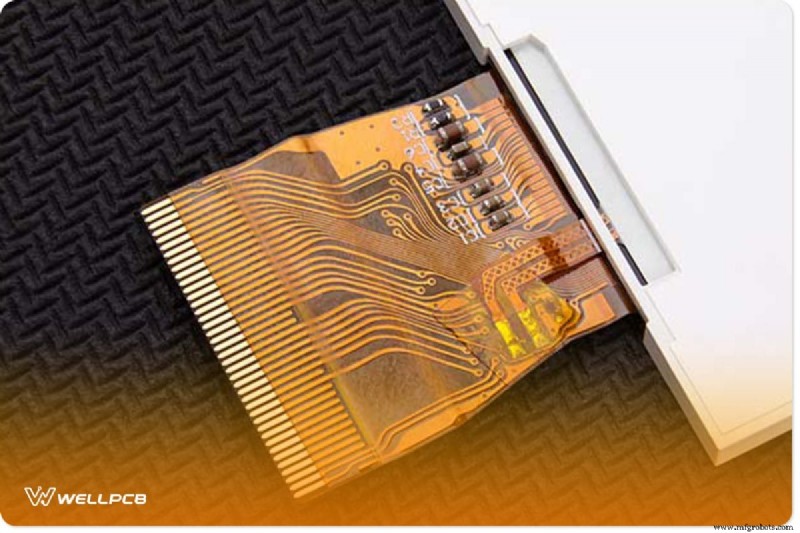

Aplicações em todos os setores

Os PCBs rígidos-flexíveis são excelentes em ambientes onde espaço, peso e confiabilidade são fundamentais. Os setores comuns incluem:

• Eletrônicos de consumo – Discos rígidos, wearables e dispositivos móveis dependem de placas rígidas e flexíveis para altas taxas de dados e embalagens compactas.
• Varejo e Logística – Terminais de ponto de venda e scanners de armazém se beneficiam da natureza durável e flexível dessas placas.
• Dispositivos Médicos – Sensores implantáveis, monitores portáteis e equipamentos de diagnóstico exigem a confiabilidade que a tecnologia rigid‑flex oferece.
• Automação automotiva e industrial – De unidades de controle de motor a atuadores robóticos, essas placas atendem a rigorosos requisitos de vibração e temperatura.

WellPCB oferece designs rígidos e flexíveis personalizados que variam de 2 a 12 camadas, com dimensões configuráveis e opções de materiais. Os clientes podem especificar a espessura da poliimida, o peso do cobre, a cor da serigrafia e o tipo de acabamento para atender às especificações do produto.

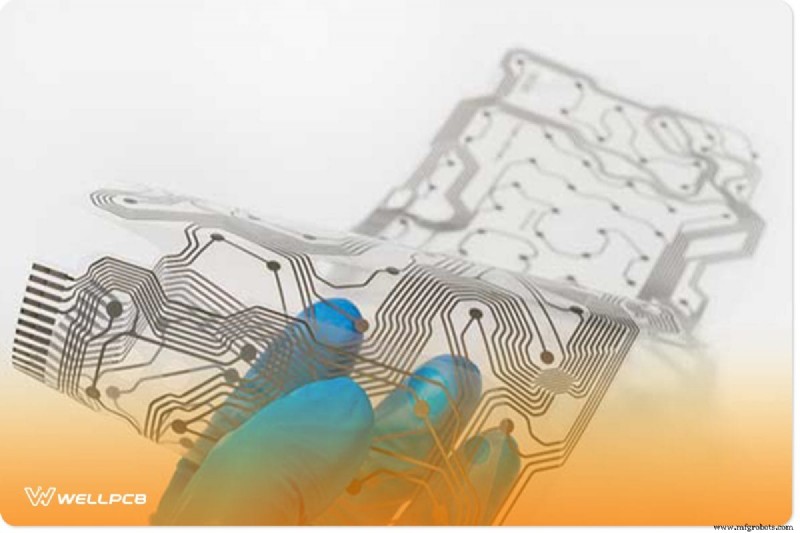

Escolhendo os materiais certos para uma montagem ideal

A seleção do material influencia diretamente o desempenho, durabilidade e custo. Três substratos primários são usados:

• Poliéster (PET) – Econômico, mas limitado a temperaturas moderadas.
• Poliimida (PI) – O padrão da indústria; excelente constante dielétrica, estabilidade térmica de até 300°C e resistência à umidade.
• Fluoropolímero (FEP) – Preferido para aplicações aeroespaciais e militares de alta frequência devido à sua tangente de baixa perda.

A resistência mecânica e o desempenho elétrico superiores da poliimida fazem dela a escolha padrão para a maioria dos projetistas, especialmente em contextos médicos e automotivos, onde a confiabilidade não é negociável.

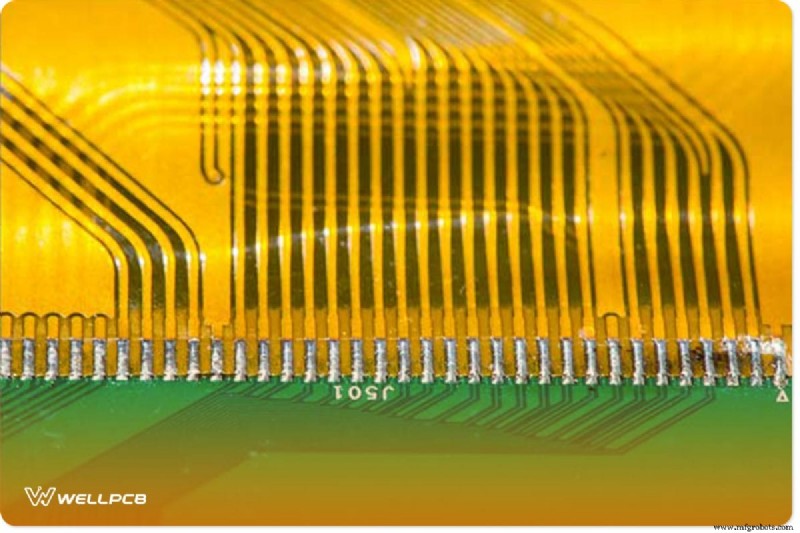

Visão geral do processo de fabricação

O núcleo da fabricação rigid-flex é a técnica de empilhamento e laminação camada por camada. Uma camada externa rígida de FR4 é colada a um núcleo flexível de poliimida usando um adesivo com pressão melhorada. Orifícios passantes revestidos (PTH) ou vias enterradas conectam as camadas, enquanto as vias cegas fornecem roteamento de alta densidade sem adicionar área de superfície.

Tecnologia incorporada para economia de espaço

A fabricação incorporada (ou intracamada) incorpora traços de microcircuitos no próprio substrato, reduzindo drasticamente o tamanho da placa e melhorando a integridade do sinal. Ao integrar vias cegas e enterradas, os projetistas podem obter maior densidade de componentes e menor EMI.

Práticas recomendadas de design para acelerar a montagem

• Alinhar traços perpendicularmente – Posicione os condutores a 90° em relação ao eixo flexível para obter um raio de curvatura ideal.
• Usar reforços – Reforce as zonas de terminação para manter a planaridade durante o manuseio.
• Opte por planos terrestres cruzados – Fornece blindagem eficaz com uso mínimo de cobre.
• Evite furos passantes próximos a zonas de curvatura – Os furos passantes podem atuar como concentradores de tensão e comprometer a integridade flexível.

Conclusão

PCBs rígidas e flexíveis oferecem confiabilidade superior, número reduzido de componentes e fabricação simplificada em comparação com placas convencionais. Ao selecionar os materiais certos, seguir diretrizes de design comprovadas e fazer parceria com um fabricante confiável como a WellPCB, você pode lançar produtos compactos e de alto desempenho no mercado com mais rapidez e confiança.
