Tamanhos de broca PCB padrão:um guia prático para perfuração confiável

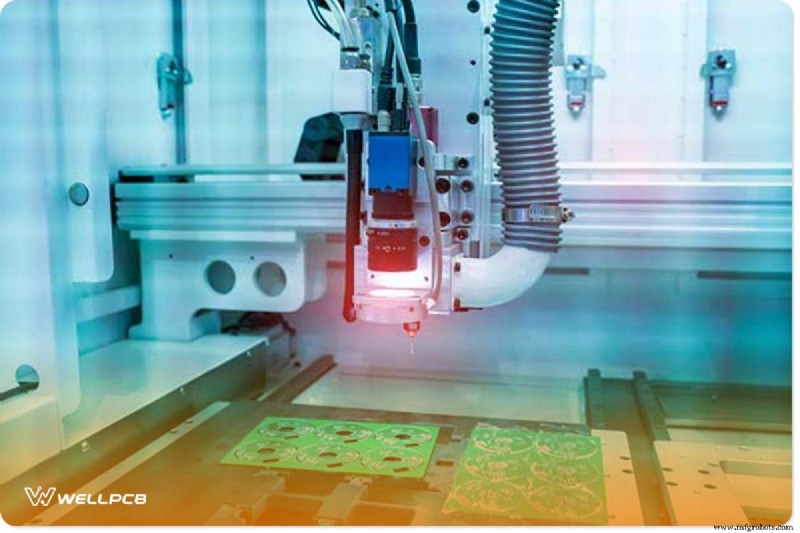

No passado, a perfuração de PCBs envolvia posicionamento manual e brocas puxadas por alavanca – uma abordagem que simplesmente não conseguia acompanhar o ritmo das placas modernas que podem conter mais de mil furos. Hoje, as furadeiras automatizadas equipadas com tamanhos de broca PCB padrão agilizam o processo, fornecendo resultados precisos e repetíveis.

Por que os tamanhos de broca de PCB padrão são importantes

Usar tamanhos de broca padrão do setor é essencial, quer você mesmo esteja fabricando PCBs ou fornecendo placas para clientes. A maioria dos fabricantes especifica diâmetros de furos acabados, permitindo que suas linhas de montagem acomodem uma variedade de dimensões de componentes. Para os amadores, os tamanhos padrão reduzem a curva de aprendizado e melhoram a consistência.

Escolhendo o tamanho correto da broca

Ao selecionar uma broca, considere a espessura da placa e o diâmetro do furo desejado. A proporção —a relação entre a profundidade do furo e o diâmetro—deve ser compatível com a capacidade da broca. Por exemplo, um furo de 0,006 polegadas normalmente requer uma broca de 0,062 polegadas, enquanto um furo de 0,012 polegadas exige um pouco menos de 0,125 polegadas. Muitos materiais de PCB vêm com tamanhos de broca recomendados, simplificando o processo de seleção.

Vias – pequenos caminhos condutores que passam pela placa – geralmente precisam de perfuração seguida de revestimento. Furos menores que 0,001 polegada são um desafio para equipamentos padrão; microbrocas especializadas ou EDM podem ser necessárias.

Minimizando o desperdício e garantindo o ajuste

Quando o passo do pino de um componente for Xmm, faça um furo de X+0,3mm. Para um passo de pino de 0,4 mm, um furo em torno de 0,7–0,8 mm é típico. Furos superdimensionados desperdiçam material e complicam a soldagem; furos subdimensionados dificultam a inserção do componente e podem causar vazios durante o revestimento.

Projetar placas com tamanhos de perfuração padrão também ajuda a atender aos limites do painel:painéis padrão de montagem em superfície (SSS) geralmente permitem até 500 furos, enquanto painéis Design-Special (DSS) podem acomodar até 2.000. Prefira unidades métricas (por exemplo, 0,1 mm, 5,0 mm) para consistência e facilidade de medição.

Referência:Tabela de tamanhos de broca padrão

A tabela abaixo lista os diâmetros da broca em polegadas métricas, bitola do fio, letras e fracionárias. Se você não tiver certeza do tamanho correto para sua aplicação, consulte uma tabela de tamanhos de broca padrão PCB.

Fundamentos para fazer furos

A perfuração de precisão depende de dois fatores principais:

• Tolerância – Brocas afiadas e ferramentas adequadas reduzem o desvio.
• Profundidade – Decida se você precisa de um furo cego ou passante com base no empilhamento da placa.

Conclusão

Com uma compreensão clara dos tamanhos padrão de brocas para PCB e das ferramentas certas, você pode obter uma perfuração precisa e eficiente e, ao mesmo tempo, minimizar o desperdício. Selecione brocas que correspondam às especificações da sua placa, sigam os padrões da indústria e você estará pronto para uma fabricação confiável de PCB.
