PCBs pré-sensibilizados:um guia abrangente de fabricação

Placas de circuito impresso (PCBs) são a base de todos os dispositivos eletrônicos modernos. Quer você seja novo no design de PCBs ou um técnico de reparo experiente, é essencial entender como os PCBs pré-sensibilizados são feitos e por que eles são preferidos na produção de alto volume.

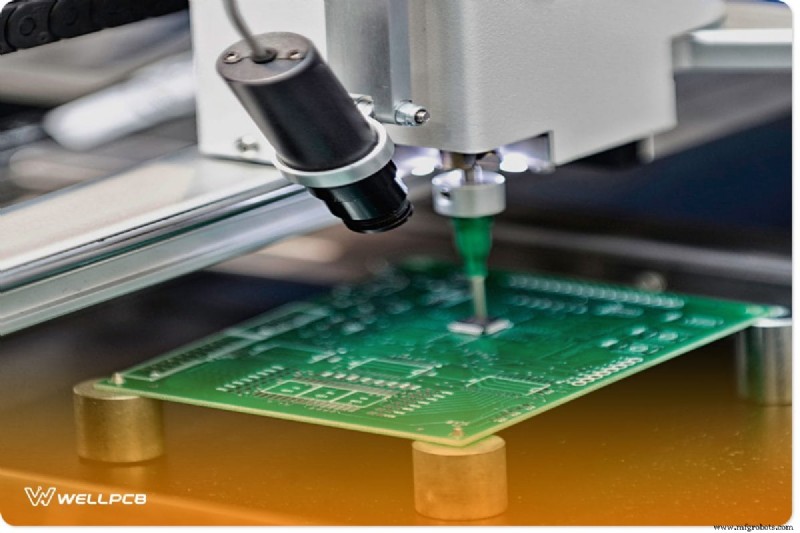

O que é um PCB pré-sensibilizado?

Uma PCB pré-sensibilizada é uma placa fabricada em fábrica cuja superfície de cobre é revestida com uma emulsão fotossensível. Este revestimento permite que a placa seja exposta à luz ultravioleta (UV), possibilitando a criação de traços precisos de cobre em uma única etapa. Hoje, a grande maioria dos produtos eletrônicos comerciais — de smartphones a controles industriais — usa PCBs pré-sensibilizados devido à sua velocidade, consistência e economia.

Projeto e processo de fabricação de PCBs pré-sensibilizados

Pronto para replicar a qualidade de um PCB profissional em sua oficina? Siga este fluxo de trabalho passo a passo que reflete as práticas recomendadas do setor.

Materiais necessários

• Caixa de exposição com LEDs UV
• Brocas de precisão (0,8 mm e 1,2 mm)
• Solução de cloreto férrico (FeCl₃)
• Banho de hidróxido de sódio (NaOH)
• Óculos de proteção, luvas, jaleco
• Solução de estanho para estanhagem
• Acetona para remoção de resina
• Banho-maria (água destilada)
• Temporizador, baldes, fonte de alimentação, proteção contra poeira, solda

Projete sua PCB

Use ferramentas CAD profissionais, como Proteus ou o Fritzing de código aberto para fazer o layout do seu quadro. Exporte o design final como um PDF 1:1 – isso preserva a escala e garante que a máscara impressa corresponda às dimensões da placa.

Imprima a máscara

Imprima três cópias do desenho em acetato transparente usando uma impressora a laser. Espelhe a camada superior, as dimensões, as vias e as almofadas para que o padrão se alinhe corretamente na superfície de cobre. Várias cópias fornecem redundância e melhoram a opacidade durante a exposição.

Prepare o banho químico

Segurança em primeiro lugar:use luvas, óculos de proteção e jaleco em uma área bem ventilada. Prepare uma solução de cloreto férrico a 30% para dissolver o cobre e um banho de NaOH a 10% para desenvolvimento. Mantenha um banho de água destilada pronto para enxaguar entre as etapas.

Exposição

Coloque a placa de cobre voltada para baixo no acetato mascarado. Prenda com fita adesiva e deslize o conjunto para dentro da caixa de exposição UV. Exponha por 2 a 2 minutos e meio - ajuste com base na intensidade da lâmpada. Após a exposição, remova a placa com cuidado, retire a película protetora e enxágue em água destilada.

Desenvolvimento

Mergulhe a placa no banho de NaOH por 30–60 segundos. A emulsão não exposta torna-se azul-púrpura (ou cinza), revelando o padrão cobre. Enxaguar abundantemente com água e secar.

Gravação

Mergulhe a placa revelada no banho de cloreto férrico. Mexa delicadamente; o cobre se dissolverá em 20–40 minutos, dependendo da temperatura e da área da superfície. Assim que aparecerem os vestígios desejados, retire a placa, enxágue com água e seque.

Remoção de resina

Mergulhe a placa em acetona por 10 a 20 segundos para dissolver o fotorresistente residual. Depois que a acetona ficar amarela, enxágue com água e esfregue levemente para garantir que todo o material orgânico tenha desaparecido.

Estanhagem (opcional, mas recomendada)

Mergulhe a placa em uma solução de cloreto de estanho II para depositar uma fina camada de estanho. Isso protege o cobre, evita a corrosão e melhora a soldabilidade.

Perfuração

Use uma furadeira vertical com brocas de 0,8 mm para furos padrão. Se os componentes exigirem vias maiores, mude para uma broca de 1,2 mm. Tome cuidado para manter a broca perpendicular para evitar desalinhamento.

Gravação de PCBs pré-sensibilizados:dicas e práticas recomendadas

A gravação é a etapa crítica que define a geometria do traço final. Siga estas diretrizes para obter resultados limpos e precisos:

• Mantenha uma bancada de trabalho limpa – poeira e detritos podem causar remoção irregular de cobre.
• Use cloreto férrico recém-preparado; sua potência diminui com o tempo.
• Agite o banho continuamente para manter os íons de cobre em solução.
• Após a gravação, enxágue imediatamente a placa com água para interromper a reação.

Química fotorresistente UV em PCBs pré-sensibilizados

A camada fotossensível reage à luz UV:em um fotorresistente positivo, as áreas expostas se dissolvem; em uma resistência negativa, as áreas expostas endurecem. A maioria dos PCBs pré-sensibilizados usa uma resistência negativa, onde a máscara bloqueia os raios UV, deixando o cobre exposto apenas nas áreas não mascaradas. Este processo produz traços de alta resolução e sem defeitos, adequados para circuitos complexos.

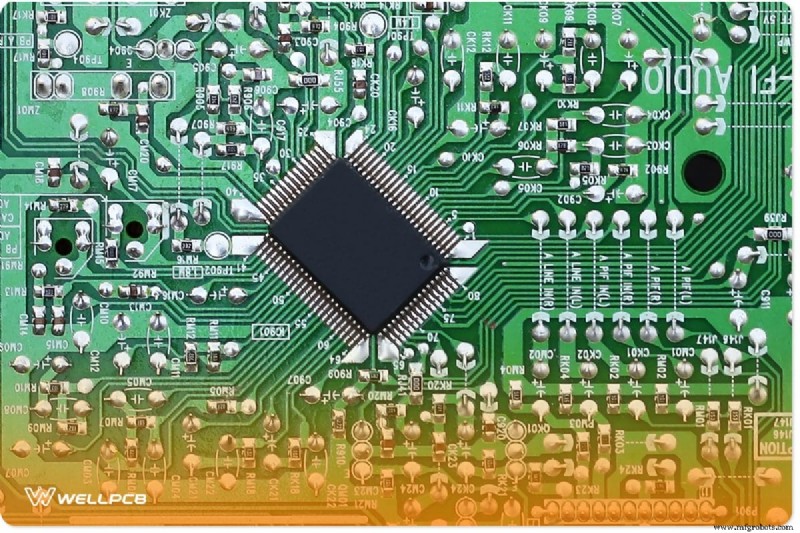

Vantagens dos PCBs pré-sensibilizados

• Design compacto – Os trilhos de cobre substituem a fiação volumosa, economizando espaço e peso.
• Prototipagem Rápida – A exposição e a gravação em uma única etapa reduziram drasticamente o tempo de fabricação.
• Alta confiabilidade – Espessura de cobre consistente e geometria de traço precisa melhoram o desempenho.
• Reparo Fácil – Componentes defeituosos podem ser substituídos sem religar toda a placa.
• Montagem robusta de componentes – O revestimento de estanho e as juntas soldadas protegem os componentes contra vibrações e movimentos.

Conclusão

Os PCBs pré-sensibilizados combinam velocidade, precisão e economia de custos, tornando-os o padrão do setor para tudo, desde dispositivos de consumo até sistemas de missão crítica. Seguindo as etapas descritas acima, você pode produzir placas de alta qualidade em sua própria oficina ou solicitar placas prontas para uso de um fornecedor confiável como a WellPCB.
