Escolhendo o material de PCB certo:critérios de design e seleção de materiais

Na fabricação de PCB, a escolha do material de substrato correto é fundamental para desempenho, confiabilidade e custo. A vasta gama de opções – cada uma com propriedades elétricas, térmicas e mecânicas distintas – requer uma avaliação cuidadosa. Este guia explica os principais fatores que orientam a seleção de materiais e oferece conselhos práticos para projetistas.

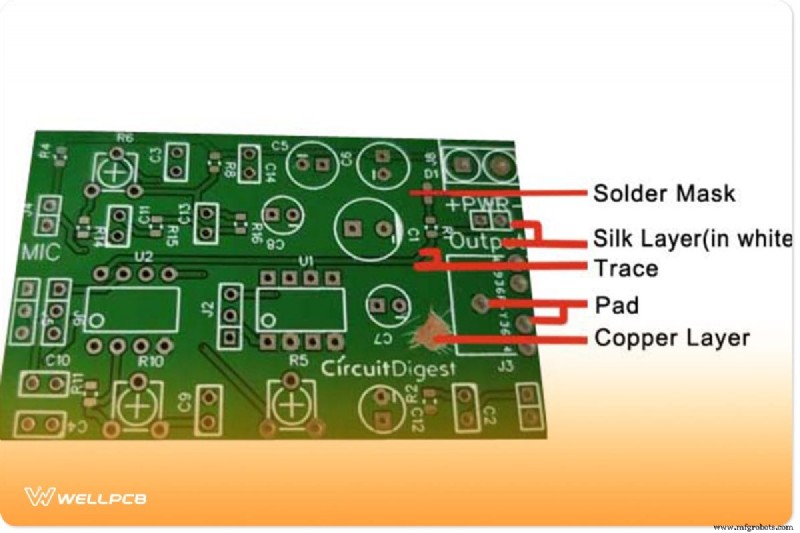

Noções básicas de construção de PCB

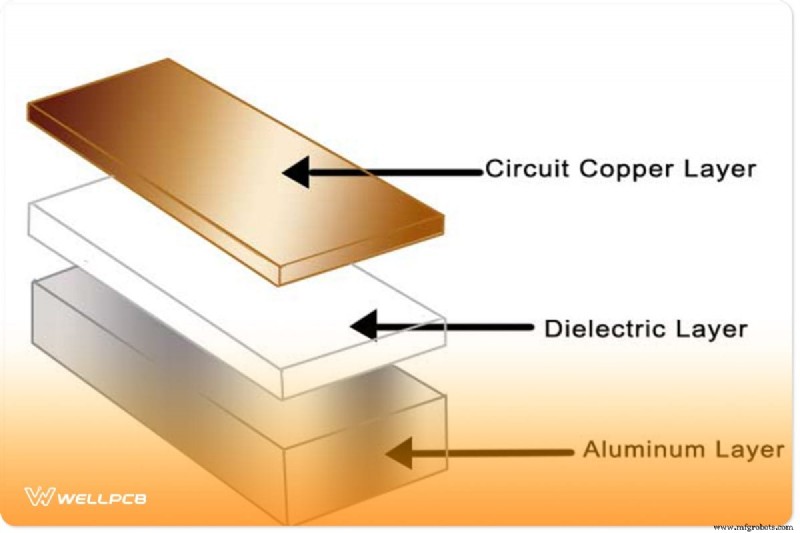

Os PCBs modernos são normalmente construídos a partir de três camadas principais:

• Camada de Circuito :Traços de cobre, geralmente de 1 a 10 onças, transportam sinais e energia.
• Camada Isolante :Um dielétrico que isola o cobre da base, fornecendo isolamento elétrico e condutividade térmica.
• Camada base :Geralmente substratos revestidos de alumínio ou cobre. O alumínio é preferido em projetos de alta potência por sua dissipação de calor superior e robustez mecânica.

Ao selecionar uma base, a dissipação de calor, a resistência mecânica e o custo devem ser equilibrados. Substratos de alumínio – especialmente com 1 mm de espessura – oferecem um excelente compromisso para eletrônicos de potência exigentes.

Camada Isolante

Um material dielétrico resiste à condução elétrica enquanto permite a transferência de calor. Os dielétricos comuns incluem porcelana, mica, vidro, certos plásticos e óxidos metálicos.

Quanto menor a perda dielétrica, mais eficiente é o material.

O campo elétrico excessivo pode causar ruptura dielétrica, transformando o material em um condutor. A seleção de um material com alta tensão de ruptura mitiga esse risco.

Fundamentos do substrato PCB

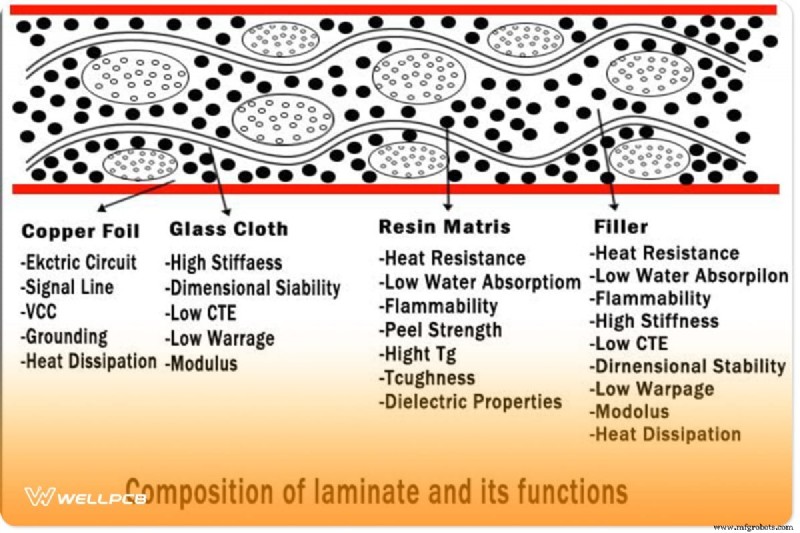

Os PCBs normalmente compreendem uma camada superior e uma inferior. O substrato – geralmente um composto de epóxi e fibras de vidro – determina a integridade mecânica e o desempenho elétrico da placa.

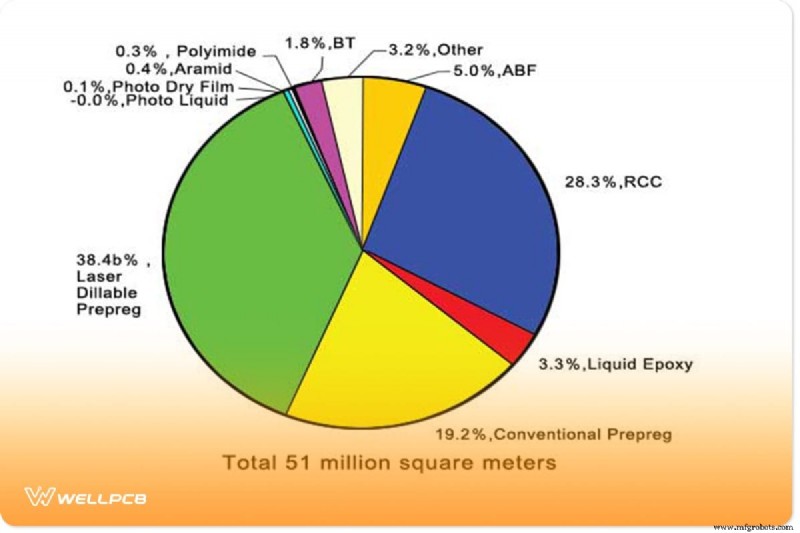

A procura global de substratos aproxima-se dos 51 milhões de metros quadrados anualmente.

A maioria dos substratos combina epóxi com uma mistura de BT (butil-trifluoroetileno), reforçando a pilha dielétrica com folha metálica para atingir a impedância desejada.

O gráfico abaixo resume opções de substratos comuns e suas aplicações típicas:

Classes comuns de materiais de PCB

Três famílias de materiais primários são amplamente utilizadas:

• Vidro não tecido – Microfibras de vidro dispersas em resina; adequado para camadas de alta frequência, mas com robustez mecânica limitada.

• Vidro tecido – Pano de vidro tecido no substrato; oferece boa resistência mecânica, mas pode ter desempenho inferior no gerenciamento térmico multicamadas.

• Preenchido – Contém cerâmica ou outras cargas para aumentar a constante dielétrica; ideal para controle de impedância de precisão.

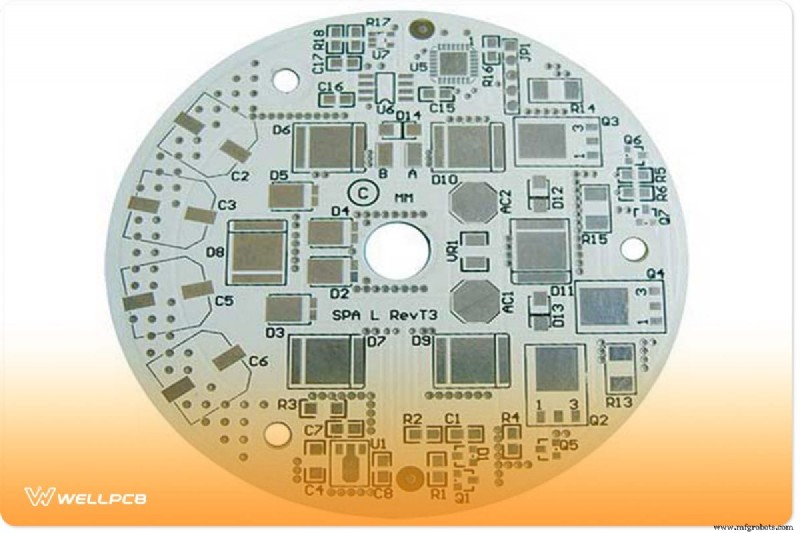

PCBs de alumínio

Substratos de alumínio (frequentemente chamados de PCBs “IMS”) integram uma camada de cobre, uma resina termicamente condutora e uma folha de cobre superior. As dimensões padrão são espessura da placa de 1,6 mm, isolamento cerâmico de 100 µm e cobre de 35 µm.

Variantes:

• Alumínio flexível
• Núcleo de cobre híbrido
• Alumínio multicamadas
• Alumínio com furo passante

Os benefícios incluem baixo custo, construção leve, excelente gerenciamento térmico, rigidez mecânica e blindagem EMI superior.

Aplicações típicas :

• Comutação de alta potência e drivers de LED onde a dissipação de calor é crítica.
• Módulos automotivos e de RF que exigem placas leves e duráveis.
• Qualquer projeto onde seja necessário dissipador de calor integrado.

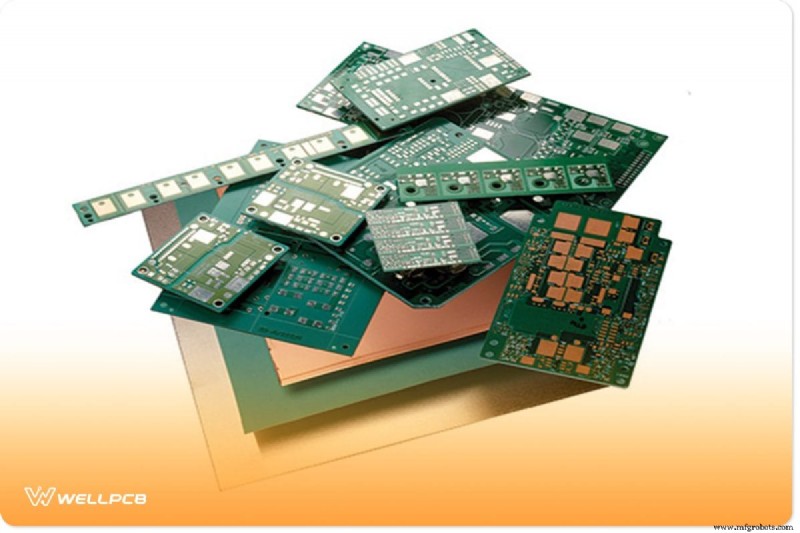

FR‑4

FR‑4 — abreviação de Flame‑Retardant Grade 4 — é um laminado epóxi reforçado com vidro que se tornou o padrão da indústria para a maioria dos PCBs.

Propriedades principais:

• Constante dielétrica (εr) ≈ 4,4
• Rigidez dielétrica ≈ 5MV/m
• Tensão de ruptura ≈ 50kV
• Temperatura de transição vítrea (Tg) ≈ 140°C

O FR‑4 substitui o antigo material G‑10 devido às suas qualidades autoextinguíveis. Ele equilibra custo, capacidade de fabricação e desempenho para aplicações de baixa e alta frequência.

Limitações:

• A constante dielétrica varia entre lotes e com a frequência.
• A tangente de perda aumenta em frequências mais altas.
• As temperaturas de refluxo sem chumbo podem afetar a condutividade térmica.

Para projetos de alta corrente, use cobre mais espesso (≥1oz). A espessura padrão da placa permanece 1,6 mm.

Os circuitos de alta frequência (RF, micro-ondas, antenas) normalmente empregam materiais dielétricos de baixa perda em vez do padrão FR-4.

Vantagens comuns do FR‑4:

• Amplamente disponível e econômico.
• Alta Tg (130–170°C).
• Compatível sem halogênio e sem chumbo.

FR‑1, FR‑2, CEM‑1, CEM‑3

Esses substratos são alternativas mais baratas para placas de camada única ou dupla:

• FR‑1/FR‑2 – Compósitos de papel fenólico com baixa Tg; ideal para circuitos de camada única de baixa frequência.
• CEM‑1 – Papel‑vidro‑epóxi; normalmente usado em placas de um só lado.
• CEM‑3 – Vidro‑epóxi; comum em placas dupla face; mais barato que FR‑4.

Poliimida

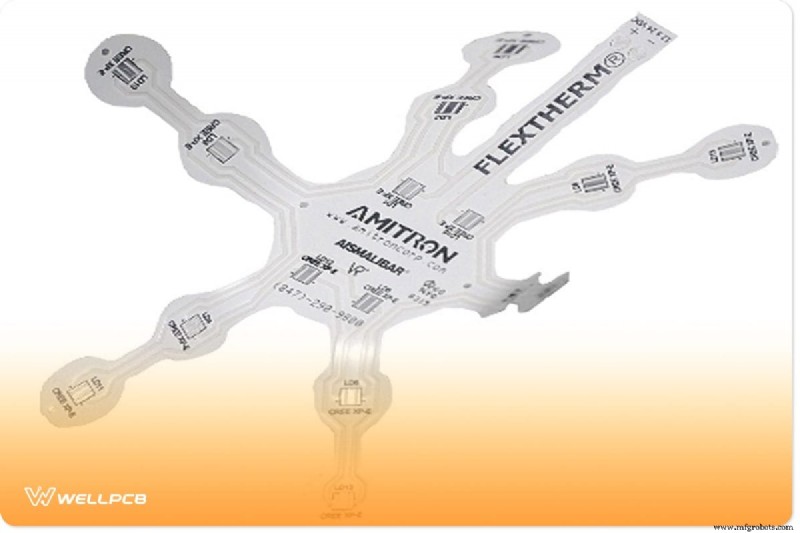

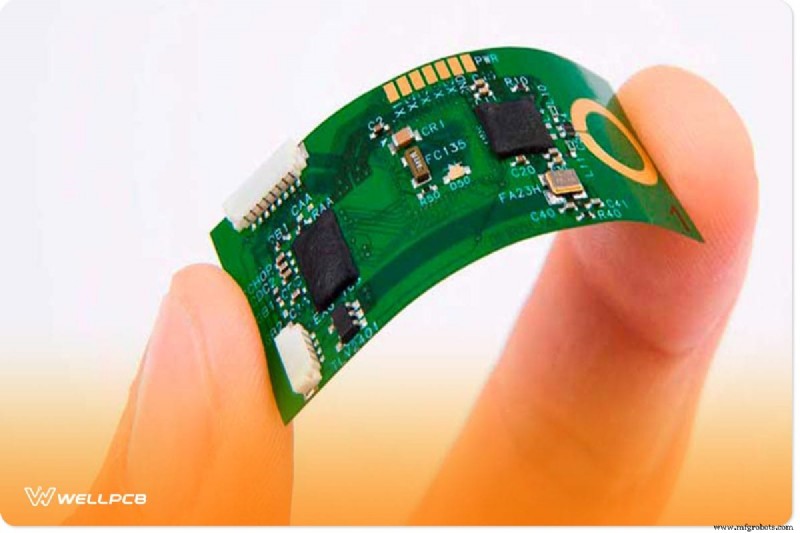

A poliimida é o material preferido para PCBs flexíveis. Oferece excelente estabilidade elétrica entre 200–300°C e mantém a flexibilidade mecânica.

Pré-gravidez

Pré-impregnado (pré-impregnado) é fibra de vidro tecida com resina parcialmente curada. Quando aquecido, une as camadas, proporcionando resistência mecânica e isolamento elétrico. As variantes (SR, MR, HR) diferem no conteúdo de resina e nas temperaturas de transição vítrea.

Selecionando o material de PCB correto

A escolha de um substrato requer a compreensão das demandas térmicas, elétricas e mecânicas do projeto. Abaixo estão os critérios críticos.

Propriedades Térmicas

Condutividade Térmica (k)

Medida em W/m·K, esta métrica indica a eficiência com que um material dissipa calor. Os dielétricos típicos variam de 0,3 a 6W/m·K; o cobre atinge 386W/m·K.

Temperatura de decomposição (Td)

A temperatura na qual um substrato se degrada permanentemente. Selecione materiais com Td>250°C para acomodar a soldagem (200–250°C) enquanto mantém a Tg abaixo dessa faixa.

Temperatura de transição vítrea (Tg)

A temperatura na qual o substrato amolece. Deve permanecer acima da temperatura máxima de operação para evitar deformações.

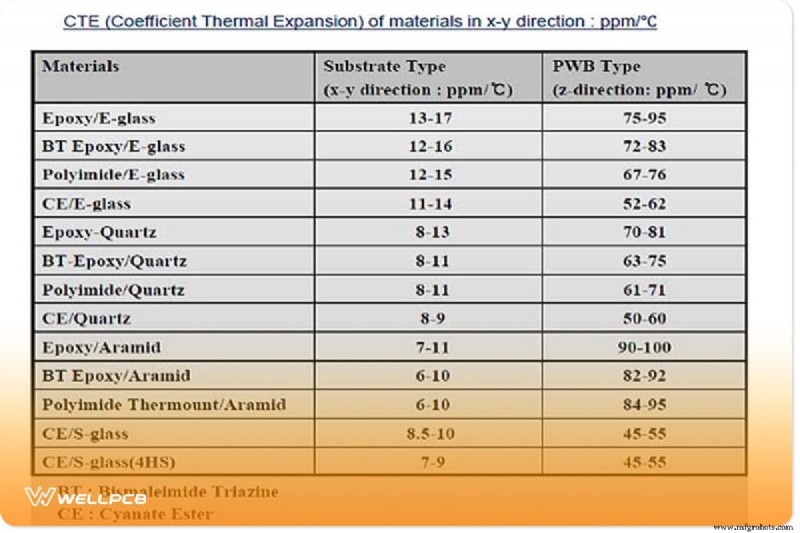

Coeficiente de Expansão Térmica (CTE)

Expresso em ppm, o CTE representa alterações dimensionais com a temperatura. Uma faixa aceitável típica é de 10–20 ppm; o CTE geral deve ser ≤70ppm para reduzir a tensão entre o cobre e o substrato.

Propriedades Elétricas

Resistência Dielétrica

Indica a tensão máxima que o material pode suportar na direção Z, geralmente 800–1500V/mil.

Resistividade de volume

Medidos em ohm‑cm, valores>10MΩ·cm são preferidos para evitar vazamentos.

Resistividade de superfície

Medido em MΩ/sq; os valores típicos variam de 10³ a 10⁹MΩ/sq.

Perda Tangente (tanδ)

Valores mais baixos (0,001–0,02) significam menos perda de potência, especialmente em altas frequências.

Constante Dielétrica (εr)

Para trabalhos de alta frequência, um εr estável entre 3,5 e 5,5 é ideal.

Considerações sobre calor e energia

• Absorção de umidade – 0,01–0,20% limita o desempenho dielétrico.
• Inflamabilidade (UL94) – Não deve sustentar combustão em chamas por mais de 10s.
• Resistência ao cloreto de metileno – Resistência química medida entre 0,01 e 0,20%.

Propriedades mecânicas de placas flexíveis e flex-rígidas

• Densidade – g/cm³ ou lb/pol³.
• Resistência ao descascamento – Força de ligação entre cobre e dielétrico.
• Tempo para delaminação – Durabilidade sob estresse térmico ou de umidade.
• Resistência à flexão – Medido em PSI ou MPa; avaliado por meio de carga central ou módulo de Young.

Fatores de design adicionais

Espessura da placa

Placas mais espessas fornecem suporte estrutural para componentes pesados. A espessura padrão do cobre é 35 µm (1 onça); cobre mais espesso (≥1 onça) é aconselhável para traços de alta corrente.

Espaçamento entre pistas

Mantenha um espaçamento mínimo de 2 mm para traços de energia e 1 mm para traços de sinal para mitigar diafonia.

Por meio da qualidade

As vias preenchidas ou esféricas evitam a absorção da solda e garantem contato elétrico confiável, especialmente em pacotes BGA.

Custo x desempenho

Placas de alta frequência geralmente exigem dielétricos de baixas perdas, o que pode ser caro. Equilibre o custo com o desempenho para obter um design durável e econômico.

Conclusão

Compreender a interação entre propriedades térmicas, elétricas e mecânicas permite que os projetistas selecionem o material de PCB ideal para qualquer aplicação. Se você precisa do dissipador de calor leve do alumínio, da economia do FR-4 ou da flexibilidade da poliimida, a escolha certa aumentará a confiabilidade e o desempenho.

WellPCB oferece serviços de fabricação e montagem de alto nível usando materiais líderes do setor, como FR-4, Rogers e poliimidas de alto desempenho. Nossa equipe experiente fornece placas que atendem às especificações mais exigentes.

Para obter mais orientações sobre a seleção de materiais de PCB, entre em contato com nossa equipe de suporte em sales@wellpcb.net .
