Decidindo entre modificar um molde de injeção existente ou construir um novo:um guia prático

Publicado em 31 de maio de 2022

Publicado originalmente em fastradius.com em 31 de maio de 2022

A moldagem por injeção continua sendo o principal método de produção em massa para a criação de grandes volumes de peças plásticas idênticas. Embora o custo inicial do ferramental possa ser significativo, o preço por unidade cai drasticamente à medida que o volume aumenta, muitas vezes atingindo os custos mais baixos possíveis do mercado.

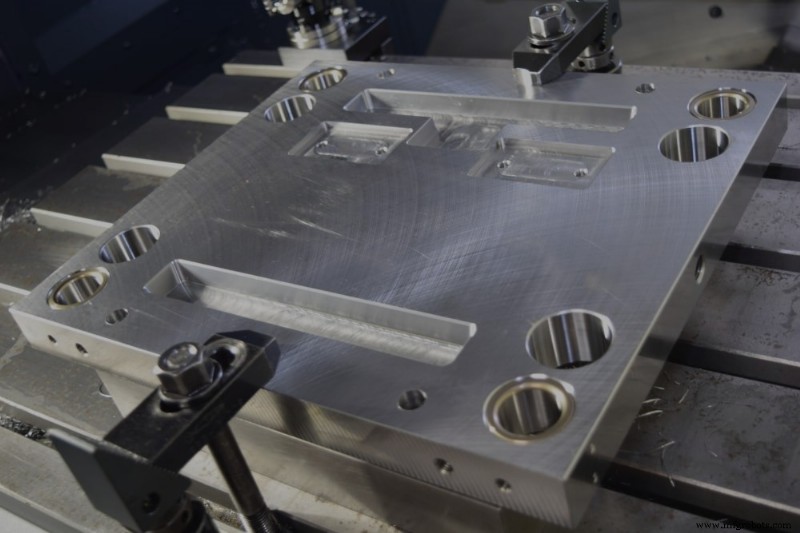

Um sistema completo de molde de injeção é composto de uma base de molde e um ou mais conjuntos de insertos núcleo-cavidade. O termo “molde” é freqüentemente usado para descrever o par núcleo-cavidade que realmente molda a peça.

Para produtos já em produção, os moldes existentes podem ser reutilizados para novas tiragens, mantendo baixos os custos unitários. Um molde banhado bem projetado pode suportar até um milhão de disparos antes que a manutenção seja necessária.

Porém, se for necessário modificar o design, alterar o material ou redimensionar a peça, o molde original pode não ser mais adequado. Em vez de optar imediatamente por um molde totalmente novo, considere se uma modificação específica poderia atender às suas necessidades.

Fazer um novo molde de injeção custa mais do que modificar um molde de injeção existente?

Em muitos casos, tanto os moldes novos como os modificados podem alcançar o resultado desejado, mas o custo de um molde totalmente novo é normalmente mais elevado. Ferramentas simples para uma execução de baixo volume podem variar de US$ 2.000 a US$ 5.000, enquanto a produção em grande escala de uma peça complexa pode custar dezenas de milhares de dólares — ou até mesmo exceder US$ 100.000 — dependendo do tamanho, da complexidade, do número de cavidades e do material do molde.

Mudanças significativas no projeto são caras devido ao alto custo das ferramentas e ao longo prazo envolvido. Pode ser necessário investir milhares de dólares cada vez que alterar o design e esperar de cinco a sete semanas (ou mais para sistemas complexos) para que o novo molde seja fabricado, o que pode afetar a receita e a satisfação do cliente.

Dadas estas restrições, modificar um molde existente muitas vezes pode economizar tempo e dinheiro.

Quando você deve modificar um molde de injeção existente?

Criar novas ferramentas do zero é caro e demorado. Em muitos cenários, entretanto, você pode ajustar um molde existente:

• Aumentar o tamanho, formato ou espessura da parede do produto final. Embora adicionar metal ao interior possa ser caro, você também pode reduzir o metal interno para ampliar a peça ou engrossar as paredes. Uma análise do fluxo do molde deve ser realizada para avaliar o risco de marcas de afundamento.
• Adicionar uma pequena peça ou recurso. Se o espaço permitir e as inserções forem bem projetadas, um recurso menor poderá ser incorporado sem uma reformulação completa.

Consulte sua equipe de engenharia se o seu molde tiver inserções polidas ou chapeadas, diversas ações laterais com tempo preciso ou múltiplas inserções intercambiáveis, pois esses recursos podem complicar as modificações.

Se você antecipar alterações futuras, informe o fabricante no início do processo de design para agilizar ajustes futuros.

Quando você deve fazer um novo molde de injeção?

Existem situações em que um novo molde é inevitável:

• Reduzir o tamanho ou formato do produto. Adicionar metal a um molde existente é caro, portanto, a redução normalmente requer novos conjuntos de núcleo-cavidade.
• Alteração de materiais. Mudar para um material com características de contração diferentes pode exigir um novo molde para manter as tolerâncias dimensionais.
• Alterando a linha de partição. As alterações na linha de partição afetam aberturas e comportas, muitas vezes exigindo um novo conjunto de inserções.
