Painel de Controle para Flight Simulator 2020 com Arduino Nano – Display LCD e CDI
Componentes e Materiais
| Componente | Descrição | Qtd. |
|---|---|---|
| Arduino Nano 33 IoT | Perfil baixo, com Wi-Fi, ideal para painéis de cockpit compactos. | 1 |
| LED (genérico) | Indicadores brilhantes de baixo consumo para LEDs de status. | 4 |
| Atuador de Chave, Cabeça para Botão de Retorno por Mola | Botão tátil com retorno por mola para controle confiável. | 2 |
| LCD Alfanumérico, 16 x 2 | Display de texto claro para dados de voo e parâmetros de navegação. | 2 |
| Barra de LED (10 LEDs) | Barra de LED compacta para indicação CDI. | 2 |
Ferramentas e Máquinas Necessárias
- Ferro de Solda (genérico) – Soldagem de precisão para conexões confiáveis em PCB.
Aplicativos e Serviços Online
- Arduino IDE – IDE oficial para upload de firmware e depuração.
- FS2020TA – Ponte de telemetria para o Flight Simulator 2020.
Sobre o Projeto
Este projeto apresenta um painel de cockpit personalizado que se integra ao Flight Simulator 2020, oferecendo displays de navegação em tempo real e controles.
O painel fornece:
- Frequências NAV1 e NAV2 Ativas em tempo real.
- Frequências NAV1 e NAV2 em Standby em tempo real.
- Edição e troca das frequências standby NAV1 e NAV2 via encoders rotativos.
- Configurações OBS (radial) ao vivo para ambos os rádios NAV.
- Valores de frequência e rumo ADF ao vivo.

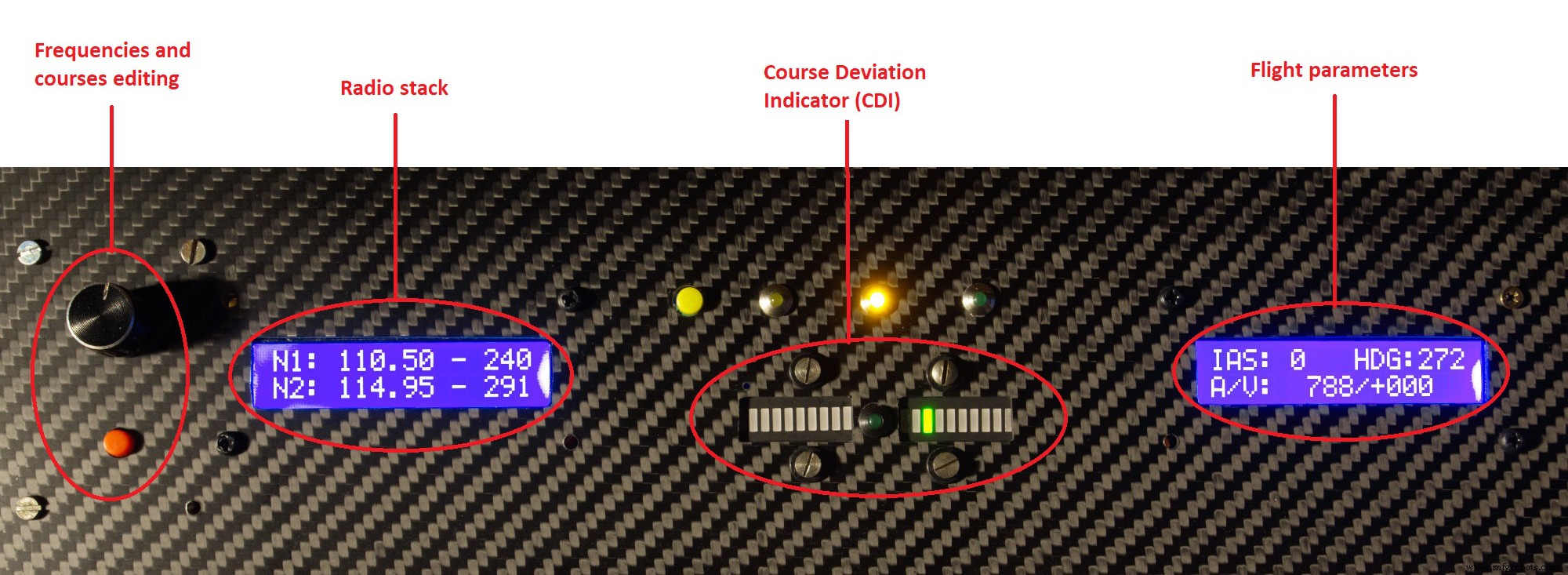

- Visualização CDI automática em duas barras de LED, priorizando NAV1 quando disponível.
- Segundo LCD exibe IAS, Altitude (QNH), Altura (QFE), Rumo e Velocidade Vertical.
Todos os parâmetros de navegação são apresentados no LCD primário 16x2, enquanto a telemetria da aeronave aparece no display secundário. O indicador CDI utiliza duas barras de LED complementadas por um LED verde central de 3mm para maior clareza.
Encoders rotativos com botões integrados são empregados para ajustes intuitivos de frequência e curso. Embora o exemplo utilize um Arduino Nano 33 IoT, o design é compatível com qualquer variante de Arduino.
Detalhes completos do projeto, esquemáticos e código-fonte estão disponíveis no GitHub: https://github.com/IWILZ/FS2020-LCD-Panel.
Código
LCD_and_CDI_1.0.ino
Visualize o firmware aqui: https://github.com/IWILZ/FS2020-LCD-Panel/blob/main/LCD_and_CDI_1.0.ino
