Construa um Cubo de LED 4x4x4 com Arduino Uno e 1Sheeld – Projeto Interativo de LED
Componentes e Materiais
| Componente | Quantidade |
|---|---|
| Dispositivo Android | 1 |
| Resistor 220 Ω | 16 |
| LED (genérico) | 64 |
| Arduino UNO | 1 |
| 1Sheeld | 1 |
| Jumpers (genéricos) | 20 |
| Ferramentas de solda | 1 |
Sobre o Projeto

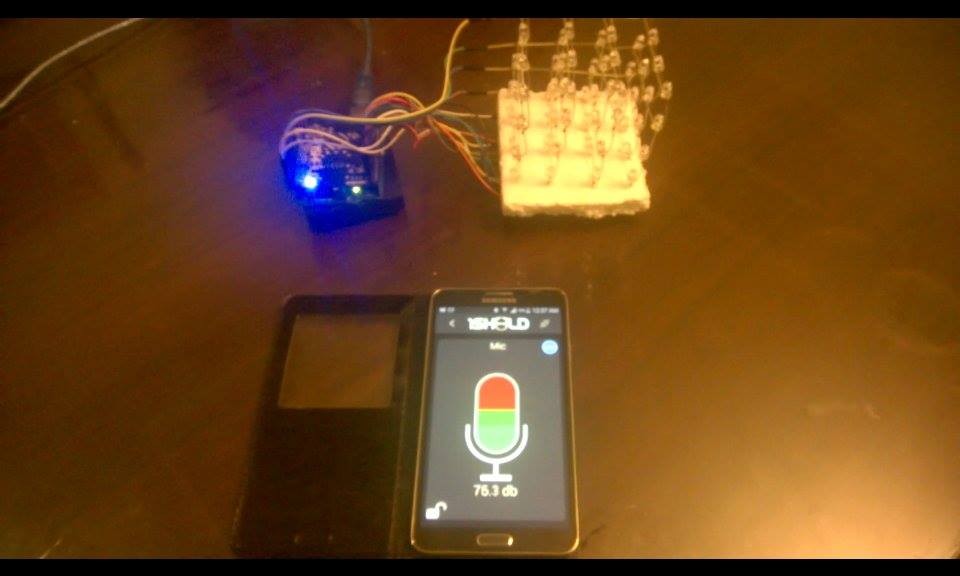

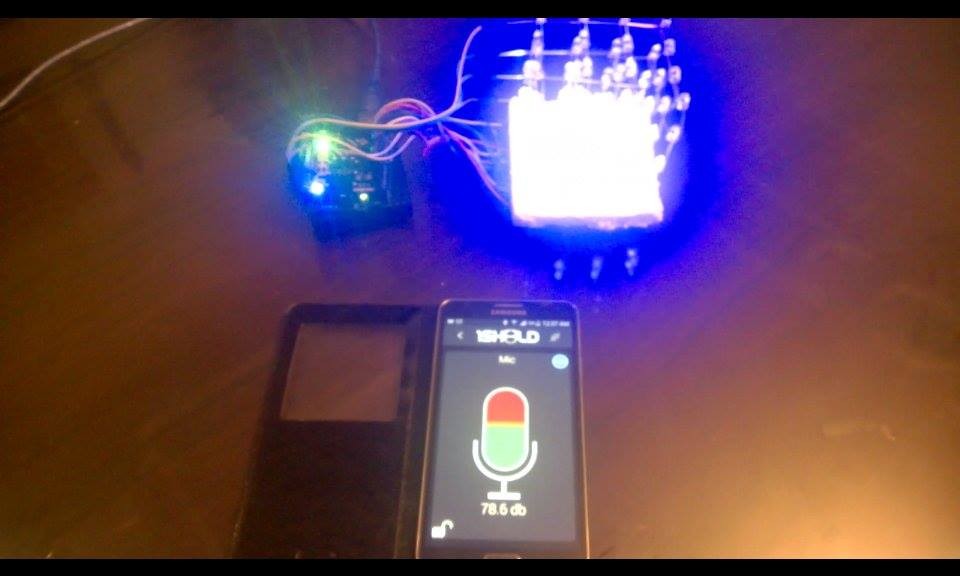

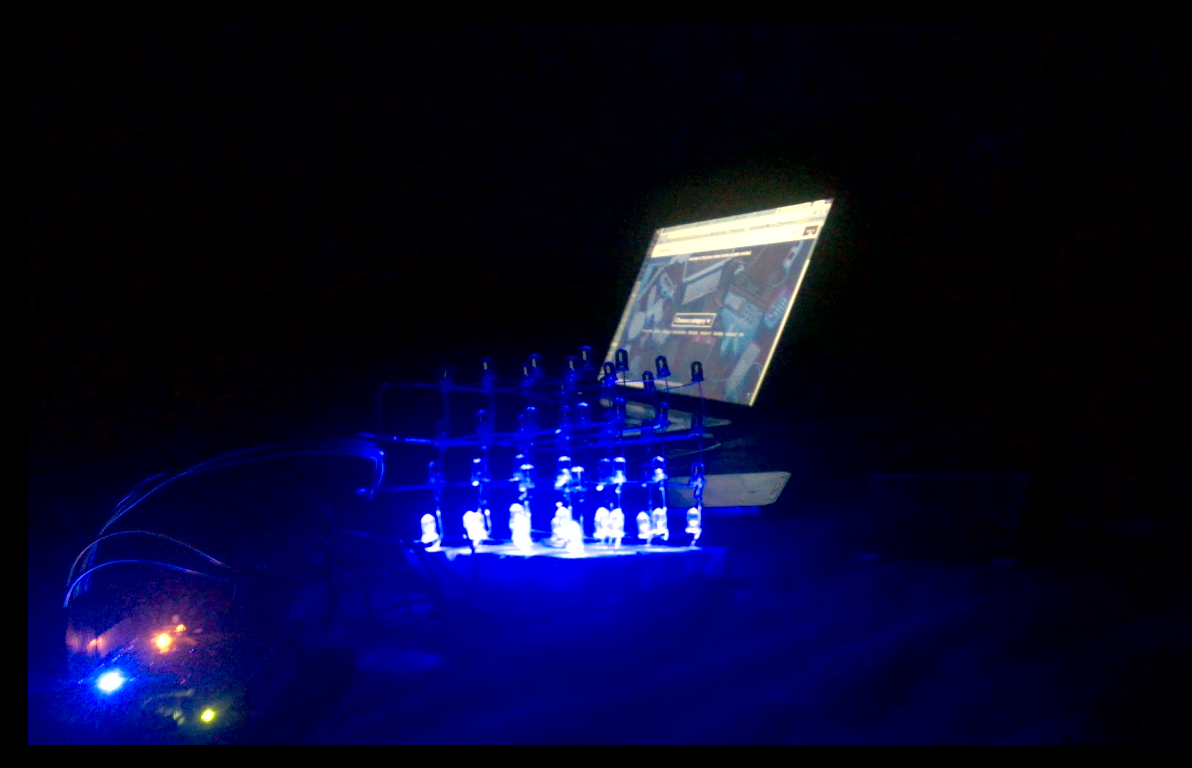

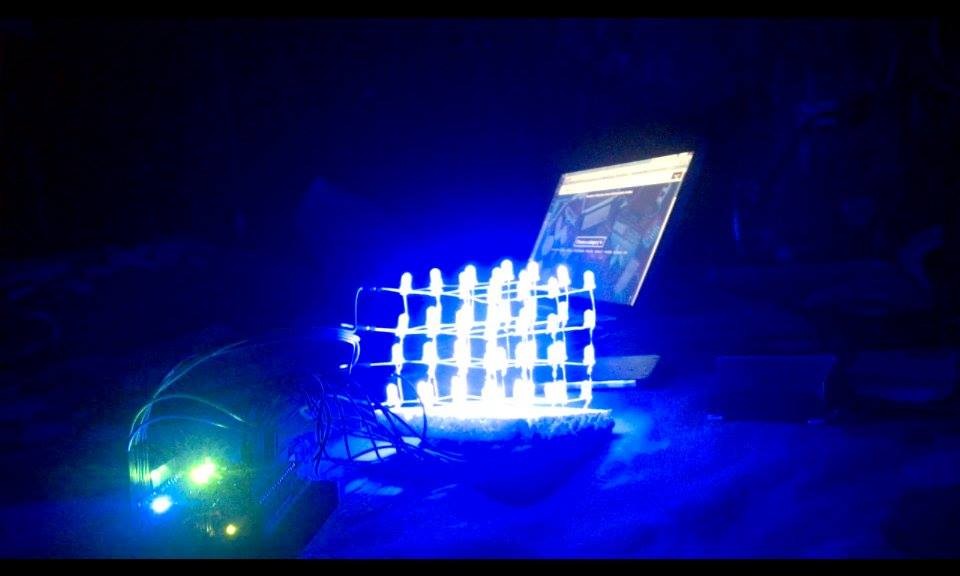

Este é um incrível cubo de LED 4x4x4 conectado ao seu smartphone usando o 1Sheeld e o Arduino Uno. Deixe a música controlar os padrões de luz!




Como Construir o Cubo de LED
Siga este Instructable para construir o cubo. Você precisará apenas dos passos 3, 4 e 5. Conhecimentos básicos de solda são necessários.
Nota: Os componentes listados no Instructable não são necessários; consulte a lista de componentes acima.
Teoria de Funcionamento
Ligar um fio ao ânodo de cada LED é impraticável. A solução é dividir o cubo em 4 camadas, cada uma com 16 LEDs.
- Todos os LEDs em uma coluna vertical compartilham um ânodo comum (+).
- Todos os LEDs em uma camada horizontal compartilham um cátodo comum (-).
- Para acender um LED específico, forneça GND (-) à camada que o contém e 5V (+) à coluna correspondente.
Fiação
Após montar o cubo, você terá 16 pinos para controlar as colunas e 4 pinos para as camadas.
- Conecte cada pino de controle de coluna a um resistor de 220 Ω em série; o outro terminal do resistor vai para o 1Sheeld montado sobre o Arduino.
- Os pinos de controle de coluna são ligados em ordem aos pinos digitais 13 a 0 e analógicos A4 e A5 (consulte o diagrama).
- Conecte os pinos de controle de camada aos pinos analógicos A0, A1, A2 e A3. No código, a camada inferior é A0, a seguinte A1, depois A2 e a superior A3.
- Após conectar os fios ao 1Sheeld e Arduino, faça o upload do código e conecte seu smartphone ao 1Sheeld.
Se não estiver familiarizado com o 1Sheeld, siga primeiro este tutorial.
Código
/* Este código usa 1Sheeld e um Arduino Uno para controlar uma matriz de LED 4x4x4 usando o microfone do seu smartphone.
* O circuito: 64 LEDs formam um cubo 4x4x4 conectado ao 1Sheeld e Arduino
* Pinos de controle de coluna: pinos digitais 0 a 13 e analógicos A4 e A5
* Pinos de controle de camada: pinos analógicos A0 a A3.
* by Hassan Ibrahim */
#define CUSTOM_SETTINGS
#define INCLUDE_PUSH_BUTTON_SHIELD
#define INCLUDE_MIC_SHIELD
/* Inclui a biblioteca 1Sheeld. */
#include <OneSheeld.h>
// Definição dos pinos da matriz de LED (colunas e camadas)
int coluna13 = 13;
int coluna12 = 12;
int coluna11 = 11;
int coluna10 = 10;
int coluna9 = 9;
int coluna8 = 8;
int coluna7 = 7;
int coluna6 = 6;
int coluna5 = 5;
int coluna4 = 4;
int coluna3 = 3;
int coluna2 = 2;
int coluna1 = 1;
int coluna0 = 0;
int colunaA4 = A4;
int colunaA5 = A5;
int camadaA0 = A0; // Camada mais baixa
int camadaA1 = A1;
int camadaA2 = A2;
int camadaA3 = A3; // Camada mais alta
int contador; // usado para variações nas colunas
void setup() {
OneSheeld.begin();
Serial.begin(115200);
// Inicializa cada pino como saída
pinMode(coluna0, OUTPUT); pinMode(coluna1, OUTPUT); pinMode(coluna2, OUTPUT); pinMode(coluna3, OUTPUT);
pinMode(coluna4, OUTPUT); pinMode(coluna5, OUTPUT); pinMode(coluna6, OUTPUT); pinMode(coluna7, OUTPUT);
pinMode(coluna8, OUTPUT); pinMode(coluna9, OUTPUT); pinMode(coluna10, OUTPUT); pinMode(coluna11, OUTPUT);
pinMode(coluna12, OUTPUT); pinMode(coluna13, OUTPUT); pinMode(colunaA4, OUTPUT); pinMode(colunaA5, OUTPUT);
pinMode(camadaA0, OUTPUT); pinMode(camadaA1, OUTPUT); pinMode(camadaA2, OUTPUT); pinMode(camadaA3, OUTPUT);
}
void loop() {
// Todas as colunas em HIGH (5V)
digitalWrite(coluna0, HIGH); digitalWrite(coluna1, HIGH); digitalWrite(coluna2, HIGH); digitalWrite(coluna3, HIGH);
digitalWrite(coluna4, HIGH); digitalWrite(coluna5, HIGH); digitalWrite(coluna6, HIGH); digitalWrite(coluna7, HIGH);
digitalWrite(coluna8, HIGH); digitalWrite(coluna9, HIGH); digitalWrite(coluna10, HIGH); digitalWrite(coluna11, HIGH);
digitalWrite(coluna12, HIGH); digitalWrite(coluna13, HIGH); digitalWrite(colunaA4, HIGH); digitalWrite(colunaA5, HIGH);
delay(30);
// Obtém nível de ruído do microfone e controla quais camadas vão a LOW (GND)
// Cada bloco if-else controla uma camada. Valores devem ser calibrados conforme seu celular.
if (Mic.getValue() > 70) { digitalWrite(camadaA0, LOW); delay(50); } else { digitalWrite(camadaA0, HIGH); }
if (Mic.getValue() > 76) { digitalWrite(camadaA1, LOW); delay(50); } else { digitalWrite(camadaA1, HIGH); }
if (Mic.getValue() > 82) { digitalWrite(camadaA2, LOW); delay(50); } else { digitalWrite(camadaA2, HIGH); }
if (Mic.getValue() > 88) { digitalWrite(camadaA3, LOW); delay(50); } else { digitalWrite(camadaA3, HIGH); }
}
Esquemático
A imagem não inclui os resistores.
