Construa um Transmissor de Código Morse com Arduino – Guia DIY Fácil

Componentes e Materiais

Componente	Qtd	Observações

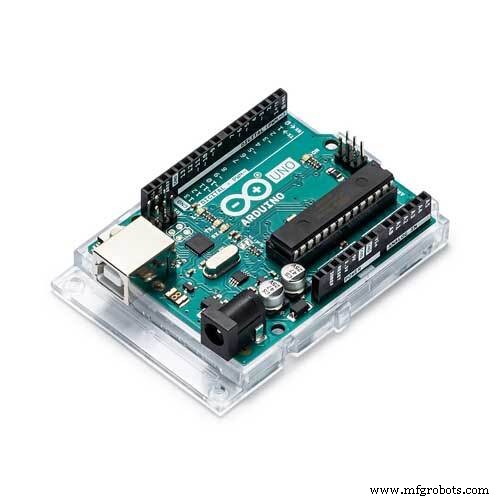

Arduino UNO	1
Chave tátil 12 mm (SparkFun)	2	Usei botões de 2 pinos

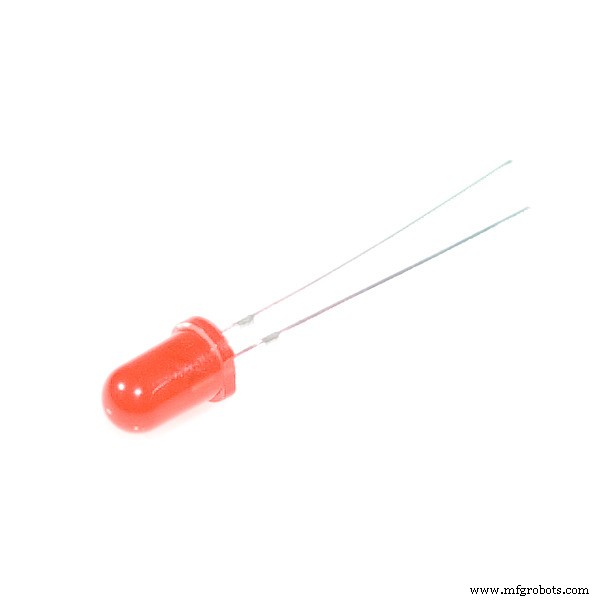

LED (genérico)	1
Buzzer	1

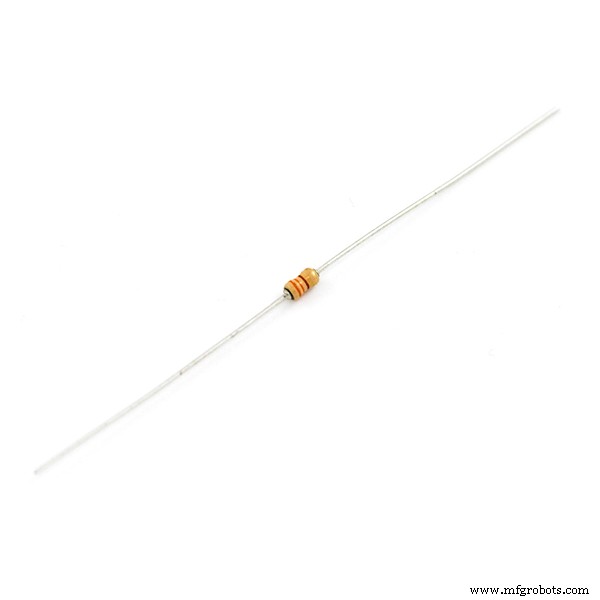

Resistor 330 Ω	4

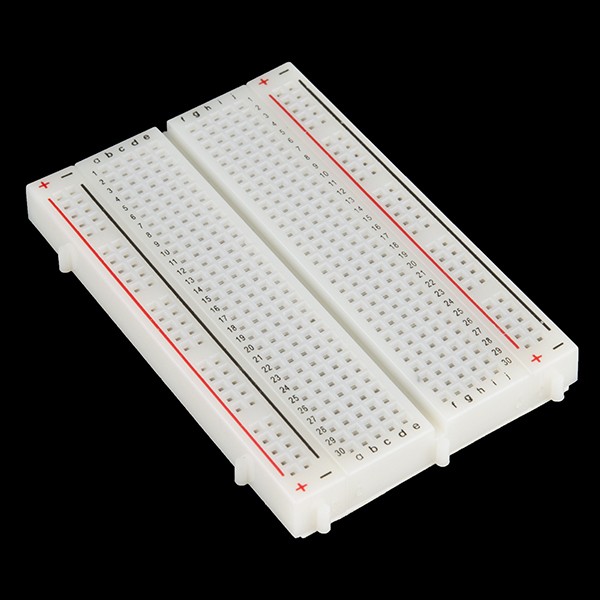

Protoboard (genérica)	1

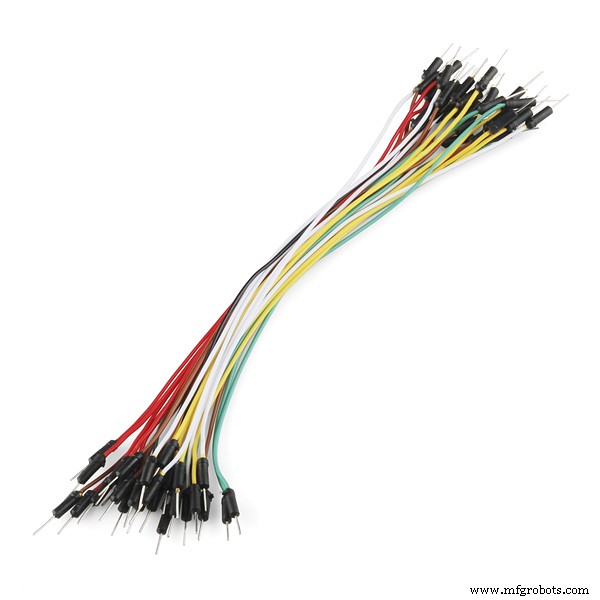

Jumpers (genéricos)	10	Para conexões Arduino-protoboard

Aplicativos e Serviços Online

• Arduino IDE

Sobre o Projeto

Descrição da Ideia

Todos nos comunicamos através de nossos sentidos naturais (fala, gestos...). A parte emocionante começa quando se quer compartilhar informação secreta. Como fazer? A resposta está em transmitir a informação de forma que terceiros não entendam sem a chave. Para isso usei Código Morse, mas outros métodos também funcionam.

O que é Código Morse?

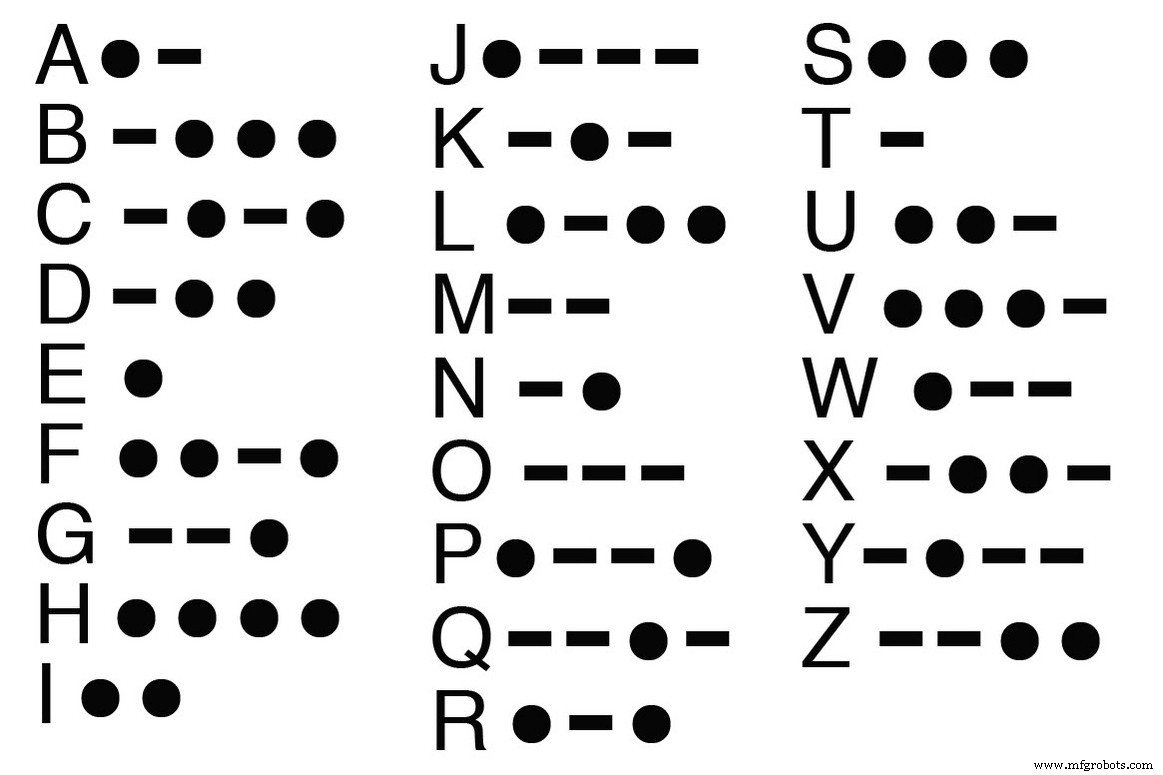

Código Morse é uma forma de comunicação que representa letras originais por combinações de pontos (.) e traços (–). Ex.: A → .– | B → –...

Mais informações: https://wrvmuseum.org/morsecodehistory.htm

Por que Escolhi Código Morse?

Recentemente vi um filme em que um agente passava informações clicando um botão e, no receptor, outros decodificavam. Pensei em reproduzir isso com Arduino e componentes básicos.

Como o Projeto Funciona?

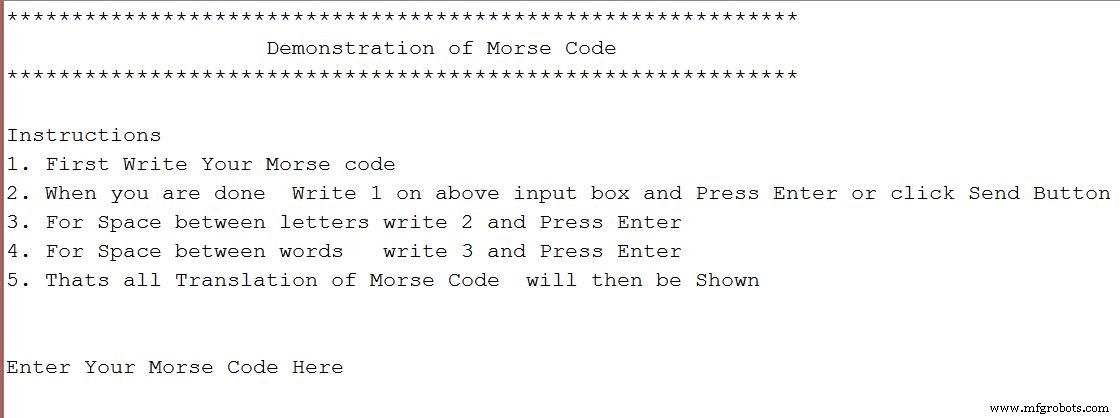

Após montar o circuito na protoboard e carregar o sketch, abra o Monitor Serial. Você verá algo como:

Siga as instruções e estará pronto. Em caso de dúvidas, assista ao vídeo de demonstração.

Código

Código Fonte do Código Morse

C/C++

Pronto para carregar o sketch. Abra a Arduino IDE: Arquivo → Abrir → MorseCode.ino e clique em Carregar.

/* Demonstração de Comunicação em CÓDIGO MORSE usado para enviar informações secretamente
   usando combinações de pontos . e traços -  Thanks to open source community By Jalal Mansoori */
#define SIZE 26
const int ledPin = 8;
const int speakerPin = 12;
const int dotButton = 2;
const int dashButton = 7;
String morseCode = "";
String text = "";
int characterAscii = 0;
int startPos = 0, endPos = 0;
int startPos1 = 0, endPos1 = 0;
String characterCode = "";
int dashButtonState = 0;
int dotButtonState = 0;

// Array de Código Morse para letras A-Z
String letters[SIZE] = {
  // A a I
  ".-", "-...", "-.-.", "-..", ".", "..-.", "--.", "....", "..",
  // J a R
  ".---", "-.-", ".-..", "--", "-.", "---", ".--.", "--.-", ".-.",
  // S a Z
  "...", "-", "..-", "...-", ".--", "-..-", "-.--", "--.."
};

void setup() {
  pinMode(ledPin, OUTPUT);
  pinMode(dotButton, INPUT);
  pinMode(dashButton, INPUT);
  Serial.begin(9600);
  Serial.println("*************************************************************");
  Serial.println(" Demonstração de Código Morse ");
  Serial.println("************************************************************* ");
  Serial.println("\nInstruções");
  Serial.println("1. Primeiro escreva seu código Morse");
  Serial.println("2. Quando terminar, digite 1 na caixa acima e pressione Enter ou clique Enviar");
  Serial.println("3. Para espaço entre letras digite 2 e Enter");
  Serial.println("4. Para espaço entre palavras digite 3 e Enter");
  Serial.println("5. Pronto! A tradução será mostrada");
  Serial.println("\n\nDigite seu Código Morse Aqui ");
}

void loop() {
  while (Serial.available() > 0) {
    int ascii = Serial.read();
    switch (ascii) {
      case 49: // '1'
        Serial.print("\n");
        morseCode.concat('#'); // Marca fim
        Serial.print("\nSua Tradução Morse: ");
        endPos1 = morseCode.indexOf('#');
        while (endPos1 < morseCode.length()) {
          extractLetters(morseCode.substring(startPos1, endPos1));
          startPos1 = endPos1 + 1;
          if (startPos1 == morseCode.length()) break;
          endPos1 = morseCode.indexOf('#', startPos1);
        }
        startPos1 = 0; endPos1 = 0; text = ""; morseCode = "";
        Serial.println("\n\nDigite seu Código Morse Aqui ");
        break;
      case 50: // '2' - espaço entre letras
        morseCode.concat("@");
        Serial.print("@");
        delay(200);
        break;
      case 51: // '3' - espaço entre palavras
        morseCode.concat("#");
        Serial.print("#");
        delay(200);
        break;
    }
  }
  process();
}

void turnONLedSpeaker() {
  digitalWrite(ledPin, HIGH);
  tone(speakerPin, 4699, 300); // frequência, duração ms
}

void process() {
  dotButtonState = digitalRead(dotButton);
  dashButtonState = digitalRead(dashButton);
  if (dashButtonState == HIGH) {
    turnONLedSpeaker();
    morseCode.concat("-");
    Serial.print("-");
    delay(200);
  } else if (dotButtonState == HIGH) {
    turnONLedSpeaker();
    morseCode.concat(".");
    Serial.print(".");
    delay(200);
  } else {
    digitalWrite(ledPin, LOW);
  }
}

char convertIntoText(String characterCode) {
  characterAscii = 65; // 'A'
  for (int index = 0; index < SIZE; index++) {
    if (characterCode == letters[index]) return characterAscii;
    characterAscii++;
  }
  return '?';
}

void extractLetters(String words) {
  words.concat('@');
  endPos = words.indexOf('@');
  while (endPos < words.length()) {
    characterCode = words.substring(startPos, endPos);
    text.concat(convertIntoText(characterCode));
    startPos = endPos + 1;
    characterCode = "";
    if (startPos == words.length()) break;
    endPos = words.indexOf('@', startPos);
  }
  Serial.print(text);
  Serial.print(" ");
  startPos = 0; endPos = 0; text = "";
}

Esquemáticos

Instruções para pinos digitais do Arduino à protoboard:

• Pino D2 → uma perna do botão 1 (ponto)
• Pino D7 → uma perna do botão 2 (traço)
• Pino D8 → ânodo do LED via resistor
• Pino D12 → terminal positivo do buzzer via resistor

Demais conexões veja a imagem do esquema.
