Como fazer uma grande impressora 3D em casa usando o Arduino

Componentes e suprimentos

tubo de seção de alumínio

Folhas de acrílico

Haste de aço de 12 mm de diâmetro

Haste de aço de 8 mm de diâmetro

SC8UU Bucha deslizante de rolamento de esferas de movimento linear de alumínio de 8mm SC8UU para CNC

SC12UU Bucha deslizante de rolamento de esferas de movimento linear de alumínio para CNC

SK12UU Barra de eixo linear de trilho

SK8UU Barra de eixo linear de trilho

Pedestal de rolamento de 8 mm KP08

Parafuso de avanço T8 de 8 mm com porca

acoplador de motor de passo 5 mm a 8 mm

GT2 20 polia dentada flangeada para eixo de 5 mm com correia dentada 4 mtr.

Suporte de montagem Nema17

Placa RAMPS 1.4

driver de motor de passo a4988

interruptor de fim de curso óptico

Fonte de alimentação 12V / 20A

Filamento PLA de 1,75 mm para impressora 3D

Extrusora

Extrusora Hotend de 0,4 mm J-head

Cama aquecida PCB

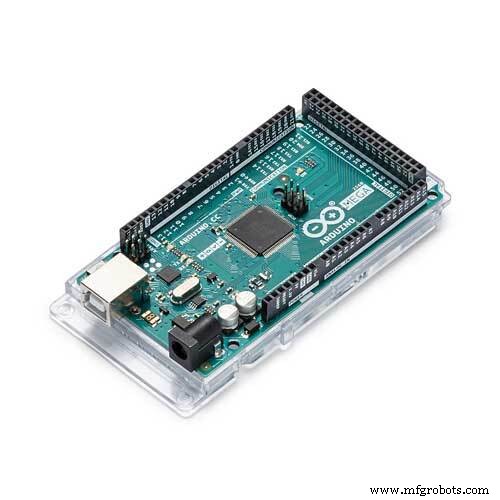

Arduino Mega 2560

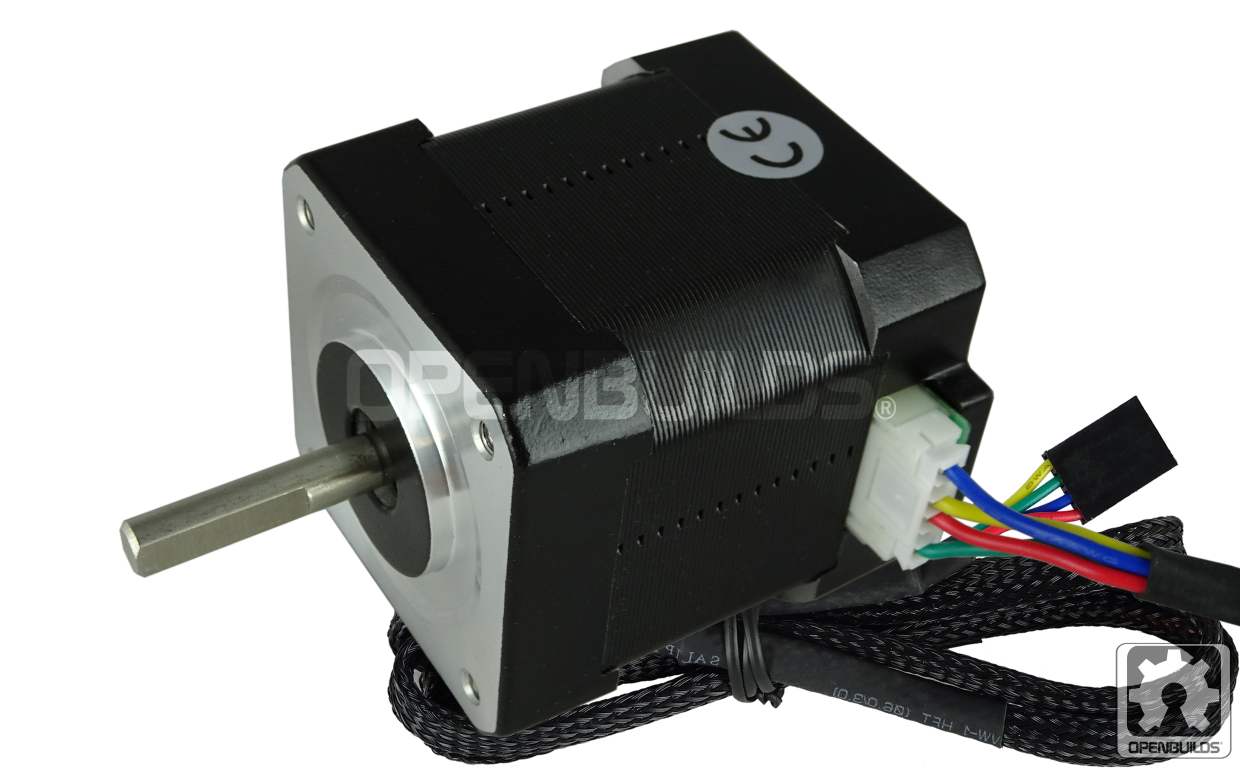

OpenBuilds NEMA 17 Stepper Motor

Usei motor de passo Nema17 59Ncm 2A 1.8 ° 4 condutores 48mm jk42hs40-1704

Ferramentas e máquinas necessárias

máquina de perfuração

máquina retificadora

Aplicativos e serviços online

Arduino IDE

slice3r

printrun

Sobre este projeto

Vídeo do YouTube

Para tudo sobre este projeto, veja meu vídeo no YouTube.

Já anexei 26 páginas PDF, qual contém a quantidade necessária de peças e suas dimensões. Baixe-o na guia deste site:Peças e gabinetes personalizados.

_____________________________________________

Nota:

Todos os links para comprar peças são links não afiliados,

Você pode comprar peças em outro lugar, onde consiga peças com preços mais baixos,

É apenas para sua referência, obrigado.

_____________________________________________

Qualquer dificuldade para fazer uma impressora 3D fique à vontade para comentar abaixo.

Componentes elétricos necessários

Arduino Mega 2560 x 01 Nos.
Placa controladora Ramps 1.4 x 01 Nos.
Interruptor de fim de curso ótico x 03 nºs.
Motor de passo NEMA 17 x 05 nºs.
PCB aquecido x 04 nºs.
E3D v6 hotend x 01 Nos.
Driver de motor de passo A4988 x 04 nºs.
Fonte de alimentação 12V / 20A x 01 Nos.

Componente mecânico necessário

Tubo de seção de alumínio 38mmx38mmx02mm
Folhas de acrílico com 3 mm de espessura
Haste de aço de 12 mm de diâmetro 696 mm x 02 Nos.
Haste de aço de 8 mm de diâmetro 562 mm x 02 Nos.
Haste de aço de 8 mm de diâmetro 507 mm x 02 Nos.
Folha de alumínio de 3 mm
SC8UU Bucha deslizante do rolamento de esferas de movimento linear de 8 mm X 08 Nos.
SC12UU 12 mm de movimento linear do rolamento de esferas bucha deslizante X 04 nºs.
Barra de eixo linear SK12UU x 04 nºs.
Barra de eixo linear de trilho SK8UU x 04 nºs.
Suporte de pedestal 8 mm KP08 x 02 Nos.
Parafuso de avanço T8 de 8 mm com porca 500 a 550 mm x 02 Nos.
acoplador de motor de passo 5 mm a 8 mm x 02 Nos.
GT2 20 polia dentada flangeada para eixo de 5 mm x 02 Nos.
Suporte de montagem Nema17 x 02 nºs.
Extrusora x 01 nº.
Filamento PLA de 1,75 mm para impressora 3D x 01 Kg.
Correia dentada para polia GT2 x 04 metros.

Breve introdução aos componentes elétricos:

Placa controladora Ramps 1.4:

ele é usado geralmente para fazer a interface de coisas servais como interruptor de fim de curso, driver de motor de passo, cama térmica, hotend etc. com Arduino.

Interruptor de fim de curso ótico:

é um tipo de interruptor de sensor, ele tem interruptor NO ou NC (normalmente aberto ou normalmente fechado) são acionados quando o eixo XYZ das impressoras 3D atinge sua posição final.

O interruptor de parada é geralmente de dois tipos 1. tipo óptico 2. tipo mecânico simples. você pode usar o que quiser.

motor de passo NEMA 17:

Usei motor de passo que tem 200 passos, em uma rotação de 1,8 graus de cada passo

PCB heatbed:

O heatbed mantém o plástico extrudado aquecido e evita que se deforme.

hotend E3D v6:

tem um bico de 0,4 mm por onde sai o filamento por aquecimento do filamento com sensor de temperatura / termistores acoplados.

Driver de motor de passo A4988:

precisa do circuito do driver porque o motor de passo funciona a 12V / 24V e a saída de pinos do Arduino é de 5V quando está na condição ALTA.

Fonte de alimentação 12V / 20A:

cada motor de passo consome cerca de 1,2 A de corrente por fase, um total de 5 motores de passo são usados e outras partes elétricas consomem alguma quantidade de corrente, portanto, corrente mínima de 20 A é adequada.

então vamos começar!

Construir uma estrutura

Em primeiro lugar, construo um quadro baseado no meu modelo CAD Dimension, For Dimension of diferentes parts Eu já anexei 26 páginas Pdf que contém a quantidade necessária. de peças e sua dimensão , você pode alterar a dimensão de acordo com sua conveniência. Em seguida, reúno todas as diferentes partes. Para mais referência, você pode ver meu vídeo do youtube.

Conexão elétrica

Nesta cena, eu conecto todo o necessário de acordo com a imagem esquemática e diagramas de circuito. E para a fonte de alimentação principal, usei uma fonte de alimentação de 12 V, 20 A CC. Para obter mais referências, veja o vídeo do youtube de 30:57 a 33:15.

Codificação

Para a parte de codificação, usei o software Arduino IDE e usei o firmware marlin.

Baixar

IDE Arduino:https://www.arduino.cc/en/Main/Software
Firmware Marlin:http://marlinfw.org/

Para obter mais referências, veja o vídeo do youtube de 33:18 a 37:51.

Software de impressão 3D

Existem mais softwares para aplicativos de segmentação de código aberto, como:

3D Slicer, Slic3r, Ultimaker Cura, Repetier-Host Mas eu usei.

Slic3r:https://slic3r.org/
Printrun:http://www.pronterface.com/

Para obter mais referências, consulte o vídeo do youtube de 38:24 a 43:10.

Resultado de saída

Afinal, concluo todo o trabalho e minha impressora está pronta para imprimir. A imagem anexada é o resultado da primeira impressão da minha impressora 3D.
