DATRON neo Pro:Máquina CNC de escala linear ultraprecisa para precisão em nível de mícron

O DATRON neo foi introduzido pela primeira vez em 2016 como um sistema de usinagem compacto feito sob medida para pesquisa, desenvolvimento e prototipagem. A sua pequena área ocupada permitiu a instalação em ambientes não industriais, enquanto o seu desempenho robusto lhe rendeu elogios iniciais entre os engenheiros.

Pouco tempo depois, a Série 2 neo ampliou essas capacidades com recursos adicionais e um chassi mais resistente, tornando-a adequada para produção industrial leve. No entanto, os modelos anteriores não foram projetados para operação contínua 24 horas por dia, 7 dias por semana ou tarefas de altíssima precisão, o que limitou sua adoção em ambientes de fabricação exigentes.

Reconhecendo esta lacuna, a DATRON investiu numa nova geração de máquinas neo que pudessem satisfazer as exigências da produção centrada na precisão e em grandes volumes.

A programação neo 2025

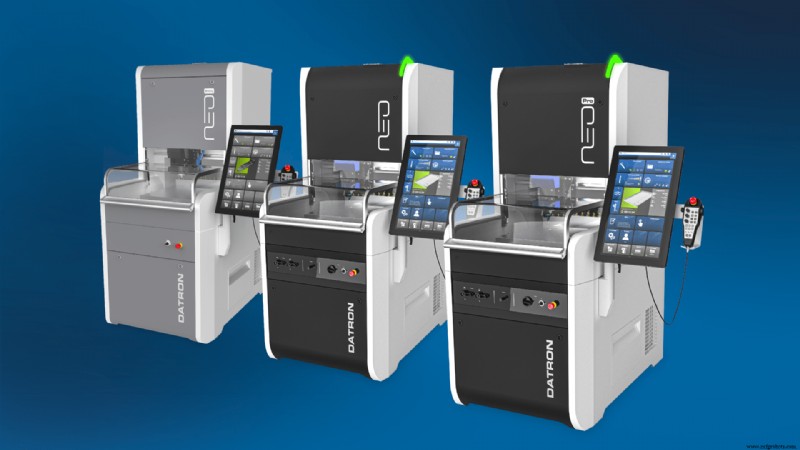

Em 2025, a DATRON revelou três novas variantes na feira EMO:o DATRON neo Entry, o DATRON neo e o DATRON neo Pro.

• Entrada DATRON neo preserva a construção central do seu antecessor, mas omite alguns recursos premium, oferecendo uma opção econômica sem sacrificar a confiabilidade central.
• DATRON neo e DATRON neo Pro ambos apresentam uma estrutura reforçada, pórtico mais rígido e melhorias gerais de construção, transformando a plataforma em uma máquina pronta para produção, capaz de operar 24 horas por dia, 7 dias por semana.

As principais atualizações incluem:

• Um tanque de refrigeração maior para tempos de funcionamento prolongados.
• Uma tampa do trocador automático de ferramentas redesenhada para trocas de ferramentas mais suaves.
• Um resfriador de fuso para manter temperaturas de corte ideais.
• Um apalpador XYZ mais preciso para registro rápido e preciso da peça.
• Pés da máquina atualizados para melhorar a estabilidade no chão de fábrica.
• Luzes indicadoras de status da área de produção para monitoramento em tempo real.
• Gerenciamento aprimorado de chips para operações mais limpas.

O DATRON neo Pro introduz um recurso revolucionário:escalas lineares em todos os três eixos. Este sistema de circuito fechado fornece feedback posicional em nível de mícron, melhorando drasticamente a precisão e expandindo a adequação da máquina para indústrias com tolerâncias mais restritas.

Por que as escalas lineares são importantes

Sem escalas lineares, uma máquina CNC depende apenas do codificador rotativo montado na extremidade de cada fuso de esfera. Embora os fusos de esferas de alta qualidade da DATRON garantam uma boa precisão de linha de base, a usinagem com tolerâncias restritas exige uma medição direta da posição real.

As fontes de erro incluem:

• Folga em rolamentos de fuso de esferas.
• Flexibilidade mecânica e vibração.
• Expansão térmica dos componentes do fuso e do eixo.
• Desgaste durante horários de funcionamento prolongados.

As escalas lineares eliminam essas variáveis, fornecendo feedback direto e em tempo real da posição real da máquina. O sistema emprega uma faixa magnética impressa com pólos norte e sul alternados ao longo do comprimento de cada fuso de esfera. Um sensor de leitura atravessa essa faixa, convertendo transições magnéticas em dados posicionais precisos que o controlador usa para corrigir o movimento em tempo real.

Escalas lineares no DATRON neo Pro

O DATRON neo Pro está equipado com escalas lineares magnéticas totalmente fechadas nos eixos X, Y e Z.

Benefícios:

• Dados posicionais imediatos e em tempo real.
• Compensação automática para desgaste mecânico e desvio térmico.
• Unidades seladas para operação livre de poeira.
• Usinagem ininterrupta de alta velocidade sem penalidades no tempo de ciclo.

Mesmo depois de milhares de horas de produção, a máquina mantém as mesmas tolerâncias alcançadas no primeiro dia, reduzindo desperdícios, retrabalhos e custos gerais de qualidade.

Precisão apoiada por desempenho verificado

Cada DATRON neo Pro passa pelo protocolo de geometria proprietário da DATRON e testes ISO230. Os números típicos de desempenho são:

• Precisão posicional X/Y:±0,0003″
• Repetibilidade X/Y:±0,00007″
• Precisão posicional Z:±0,0007″
• Repetibilidade Z:±0,00005″

A obtenção de peças com tolerâncias rigorosas também depende da fixação da peça, das ferramentas, da temperatura ambiente, da manutenção da máquina e da estratégia de programação. Uma máquina-ferramenta de alta precisão, entretanto, é a base para resultados consistentes e repetíveis.

Indústrias e aplicações que se beneficiam das escalas lineares

Vários setores exigem precisão em nível mícron. A precisão aprimorada do DATRON neo Pro atende esses mercados de forma eficaz.

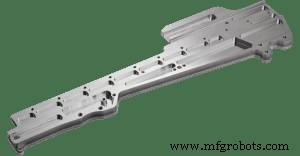

Componentes aeroespaciais

• Suportes, acessórios estruturais, caixas eletrônicas, estruturas de UAV, componentes de satélite.

Essas peças são normalmente usinadas em alumínio, tornando ideais as capacidades de alta velocidade do neo Pro.

Aplicações médicas

• Microfluídicos, componentes para cirurgia robótica, peças ortopédicas, cabos cirúrgicos, brocas para cateteres, alojamentos para sistemas de imagem.

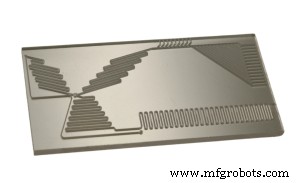

Os chips microfluídicos, por exemplo, exigem ação do fuso de alta velocidade e tolerâncias rígidas – exatamente o que o neo Pro oferece.

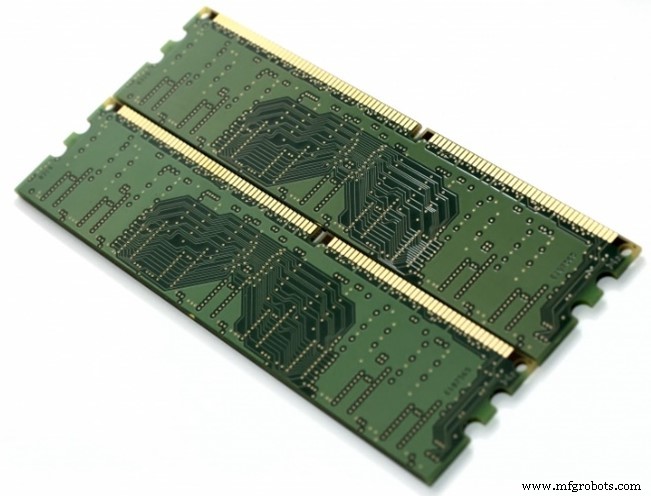

Peças de precisão eletrônicas e semicondutoras

• Acessórios para manuseio de wafers, placas de gerenciamento térmico (dissipadores de calor, placas frias), ninhos pick-and-place, caixas blindadas contra RF/EMI.

Tolerâncias típicas de ±0,0003″–±0,0008″ enquadram-se bem na capacidade do neo Pro.

Telecomunicações e 5G

Guias de onda usinados em alumínio 6061-T6 exigem tolerâncias extremamente restritas; o neo Pro atende a essas especificações com facilidade.

Componentes de precisão para veículos elétricos

• Invólucros de bateria, placas de resfriamento, barramentos, carcaças de motor, peças de rotor e estator.

As peças de alumínio em montagens de veículos elétricos se beneficiam da precisão consistente em nível de mícron do neo Pro.

Óptica

As montagens ópticas requerem raios precisos e concentricidade para manter o alinhamento.

Aplicativos adicionais:

• Espaçadores e calços
• Diafragmas e aberturas
• Alinhamento e dispositivos de teste

Esses pequenos componentes de alumínio prosperam na usinagem de alta velocidade e nas escalas lineares precisas do neo Pro.

Uma solução de alta precisão altamente capaz e econômica

Com uma estrutura reforçada e um sistema de escala linear de circuito fechado, o DATRON neo Pro foi projetado para tarefas industriais exigentes que exigem altas tolerâncias. Ele oferece a precisão de máquinas CNC de precisão muito mais caras, ao mesmo tempo que oferece um retorno do investimento mais rápido. Mesmo que atualmente não sejam exigidas tolerâncias ultrarritas, as escalas lineares garantem uma precisão confiável nos próximos anos, posicionando o neo Pro como uma solução de precisão de longo prazo para peças pequenas e de alto valor.
