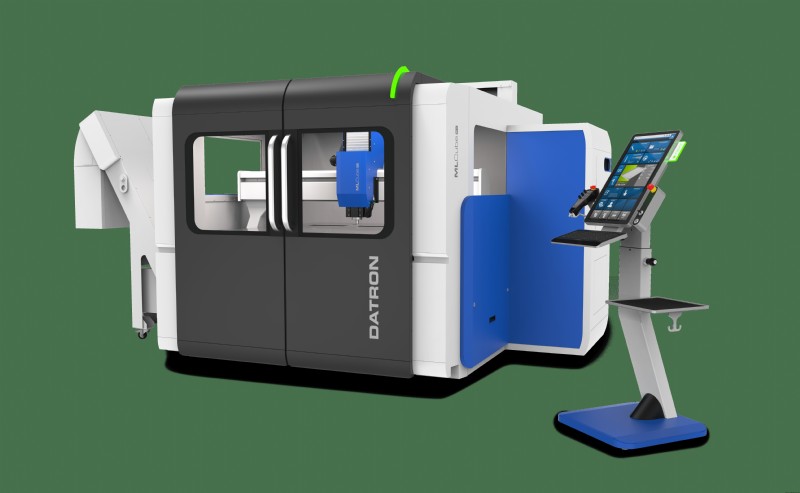

DATRON MLCube Pro:a solução CNC industrial definitiva para grandes formatos

Por mais de uma década, o DATRON MLCube tem sido referência em usinagem de grandes formatos, oferecendo um envelope de trabalho generoso de 60”×40” em um tamanho compacto. Projetado principalmente para trabalhos em folhas planas, o MLCube oferece consistentemente precisão e confiabilidade em diversos setores.

À medida que os volumes de produção cresciam e os clientes exigiam maior produtividade, a evacuação de cavacos, o carregamento de folhas e as interfaces de automação originais do MLCube revelaram lacunas. Em resposta, a equipe de P&D da DATRON embarcou em um novo projeto no verão de 2022, culminando no MLCube Pro – uma máquina totalmente industrializada e pronta para automação que se baseia na comprovada plataforma MLCube.

Uma base familiar, projetada para a indústria

O MLCube Pro mantém os motores robustos, as guias e a estrutura central que tornaram o original popular, mas introduz vários aprimoramentos importantes adaptados para ambientes de carga pesada e alto volume. Um recurso de destaque é a inclusão de escalas lineares X e Y como padrão, proporcionando precisão posicional superior em toda a área de trabalho.

Talvez a atualização mais notável seja o gabinete redesenhado, projetado para gerenciamento automatizado de cavacos, manuseio de folhas pesadas e melhor ergonomia do operador.

Principais melhorias no design

• Sistema automatizado de evacuação de cavacos para remoção contínua de detritos
• Capacidade de carregamento por guindaste superior para chapas pesadas
• Porta frontal automática pronta para automação
• Design ergonômico aprimorado para conforto e segurança do operador
• Janela de visualização em vidro laminado com camada de segurança em policarbonato
• Capacidade ampliada da ferramenta para suportar produção ininterrupta

Gerenciamento avançado de chips

Trabalhos de grande formato, como a usinagem de uma folha de alumínio de 60"×40"×1”, geram volumes substanciais de cavacos. Aproveitando as lições do MxCube, o MLCube Pro emprega bicos integrados que sopram os cavacos para longe dos trilhos-guia e os canalizam para baixo da mesa, onde um transportador motorizado remove os detritos com eficiência. Um refrigerante à base de etanol mantém os cavacos secos, evitando resíduos pegajosos e simplificando a manutenção.

Carregamento superior sem esforço para materiais pesados

Uma placa de alumínio de 40”×30”×1” pesa aproximadamente 235 libras – pesada demais para carregamento frontal manual. O design do MLCube Pro incorpora uma abordagem de carregamento por guindaste superior:a porta frontal automática e o painel do teto abrem simultaneamente, garantindo acesso total superior. Quando fechado, o operador permanece protegido, enquanto o caminho de carregamento frontal padrão permanece disponível para peças menores.

Projeto de porta pronta para automação

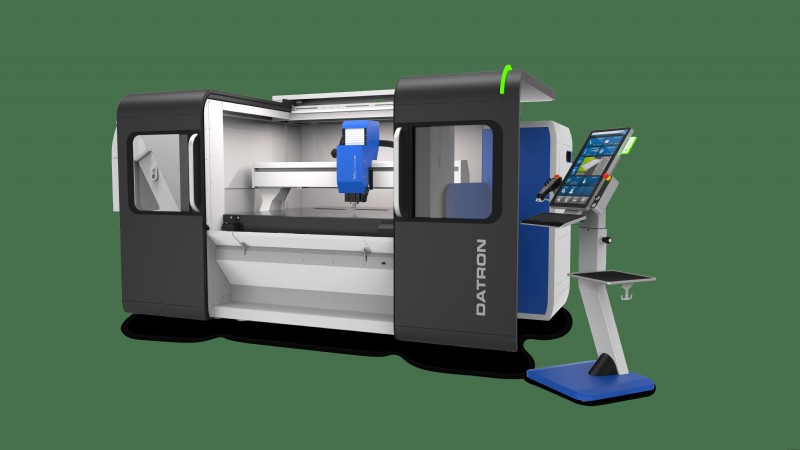

Para integrar-se perfeitamente às células de trabalho robóticas, a DATRON desenvolveu um sistema de porta dupla que desliza ao longo de trilhos acionados por servo dentro do espaço ocupado pela máquina. Cada porta pode ser aberta ou fechada através de um comando de programa ou de um simples toque de botão, permitindo acesso total à área de trabalho, mantendo o movimento da porta contido e eliminando o manuseio manual.

Ergonomia e experiência do operador aprimoradas

Dada a sua ampla área de trabalho, o MLCube Pro inclui um degrau integrado que chega com segurança à parte traseira da mesa. O painel de controle touchscreen é montado em um pedestal móvel, garantindo aos operadores a flexibilidade de posicioná-lo de acordo com seu fluxo de trabalho. Esses refinamentos ergonômicos reduzem a fadiga do operador e aumentam a segurança durante produções prolongadas.

Visualização mais clara e segura

A janela de vidro laminado, reforçada com uma camada interna de segurança em policarbonato, protege os operadores contra impactos de cavacos e evita embaçamento ou congelamento. Mesmo em caso de ejeção de ferramenta ou peça, a janela oferece a máxima segurança.

Capacidade e desempenho da ferramenta

Para suportar a produção contínua, o MLCube Pro é fornecido com o Tool Assist System da DATRON, uma unidade de armazenamento externo que armazena 60 ou 143 ferramentas HSK fora da área de usinagem, preservando todo o envelope de trabalho de 60”×40”. A máquina oferece um fuso de 3kW ou 4kW, ambos equipados com pinças HSK25, e pode acomodar peças de até 80”×60”. Essas especificações o tornam ideal para usinagem de alta precisão e grandes formatos.

Opções e compatibilidade

Quase todas as opções padrão do MLCube estão disponíveis para o MLCube Pro, incluindo sistemas de câmera, sondagem X/Y/Z, mesas de vácuo, extração de poeira e CleanCut. As principais diferenças estruturais são a mesa totalmente de concreto polimérico, que exclui as opções de frente aberta e munhão de 4º/5º eixo encontradas no MLCube. No entanto, o 4º eixo rotativo padrão permanece compatível.

Lançamento e legado

Em abril de 2023, a DATRON revelou o MLCube Pro em seu evento Tech Day em Traisa, Alemanha, reafirmando seu compromisso com a inovação em usinagem de alta velocidade e grandes formatos. Com o MLCube Pro, a DATRON agora oferece uma solução verdadeiramente industrial para produção precisa e de alto volume de peças grandes, combinando o desempenho comprovado do MLCube com novos recursos prontos para automação e serviços pesados.
