Compreendendo os cinco eixos na usinagem CNC:por que cada eixo é importante

Quais são os eixos na usinagem de 5 eixos? Por que você precisaria de cada um deles?

4 minutos de leitura

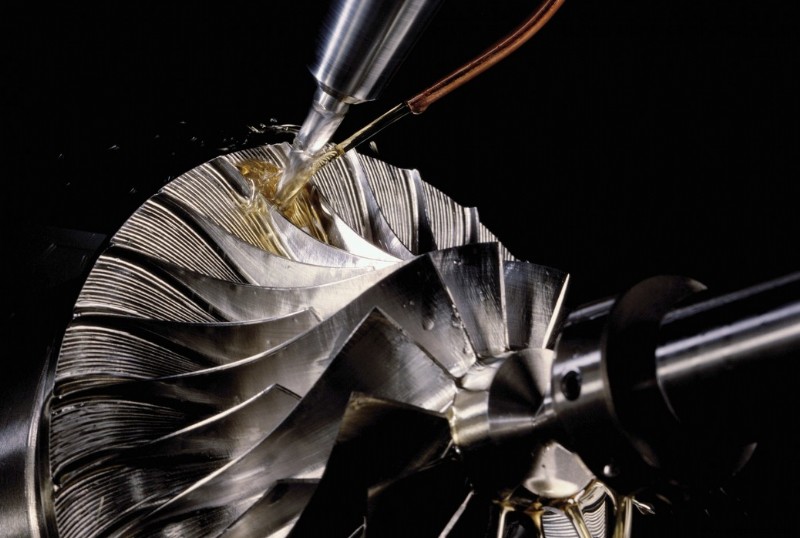

A usinagem CNC é um processo subtrativo preciso que remove material de um bloco sólido para produzir peças de alta precisão. As máquinas tradicionais de 3 eixos se movem ao longo de X, Y e Z, mas o CNC de 5 eixos adiciona dois eixos rotacionais – A e B – permitindo o movimento simultâneo em cinco direções. Esse recurso libera flexibilidade de projeto e eficiência de produção que as máquinas de três eixos simplesmente não conseguem igualar.

A história da usinagem de 5 eixos

Embora a maquinação de 3 eixos tenha dominado a produção durante décadas, o conceito de cinco eixos apareceu pela primeira vez num artigo de 1995 de GoldenE.Herrin, cujas raízes remontam a experiências de controlo numérico de 1958. A máquina pioneira – um moinho vertical com traçado elétrico CincinnatiMilacron – foi construída para a Força Aérea dos EUA e lançou as bases para a moderna tecnologia multieixos.

Inicialmente considerada impossível, a visão da maquinação de 5 eixos tornou-se realidade graças aos avanços no hardware informático e no software de design. Hoje, ferramentas CAM como o AutodeskFusion simplificam a geração de código, permitindo que os projetistas criem caminhos de ferramenta que se movam suavemente ao longo de todos os cinco eixos. O resultado é uma configuração mais rápida, menos edições manuais e maior consistência.

Tudo sobre os eixos

Os cinco eixos na usinagem CNC são os caminhos que uma ferramenta ou peça pode seguir simultaneamente:

• X, Y, Z: As coordenadas cartesianas clássicas introduzidas por René Descartes. Esses eixos definem o movimento linear primário no espaço tridimensional.
• R: Gira em torno do eixo X, alterando a orientação da ferramenta em relação à direção X da peça de trabalho.
• B: Gira em torno do eixo Y, alterando a orientação ao longo da direção Y.

Embora um C eixo – rotação em torno do eixo Z – existe em teoria, mas raramente é usado na usinagem CNC padrão. As máquinas são configuradas em diferentes estilos dependendo de quais eixos rotacionais são empregados. Por exemplo, as máquinas estilo munhão usam A e C, enquanto as máquinas giratórias usam B e C, cada uma oferecendo vantagens exclusivas para geometrias de peças específicas.

Benefícios dos sistemas de 5 eixos

Adicionar os eixos A e B expande dramaticamente as possibilidades de fabricação:

• Abordagem de ferramenta irrestrita: As ferramentas de corte podem alcançar geometrias complexas de qualquer ângulo, permitindo um verdadeiro corte inferior sem reposicionar a peça de trabalho.
• Manuseio reduzido: Menos movimentos de materiais reduzem o tempo de ciclo, reduzem os custos de mão de obra e diminuem o erro humano.
• Acabamento superficial melhorado: O alinhamento mais próximo da ferramenta reduz a vibração, produzindo superfícies mais lisas que geralmente exigem menos pós-processamento.
• Maior produtividade: Mesmo trabalhos simples de 3 eixos são executados mais rapidamente em uma máquina de 5 eixos porque a ferramenta permanece tangente à superfície de corte em cada passagem.

Softwares como o AutodeskFusion ampliam esses benefícios ao oferecer extensas bibliotecas de percursos de ferramentas, otimização em tempo real e polimento manual mínimo, garantindo que cada peça seja fabricada de acordo com os mais altos padrões.
