Usinagem CNC 101:Fundamentos, Tipos e Integração de Fusão

No atual cenário competitivo de produção, a adoção de ferramentas avançadas é essencial. Este guia de usinagem CNC cobre o básico – desde princípios básicos e tipos de máquinas até considerações importantes como materiais, ferramentas e software. O Autodesk Fusion simplifica esses processos, oferecendo ferramentas poderosas de projeto e fabricação que otimizam os fluxos de trabalho CNC e aumentam a produtividade. No final, você verá como os recursos do Fusion em usinagem, simulação e extensões de fabricação apoiam o sucesso na fabricação moderna.

A usinagem CNC (Controle Numérico Computadorizado) é uma tecnologia de fabricação avançada que utiliza sistemas de computador para controlar máquinas-ferramentas, fornecendo uma maneira de automatizar tarefas que tradicionalmente exigiam trabalho manual, como corte, fresamento, furação e torneamento de materiais. Este processo revolucionou a fabricação, tornando possível produzir peças complexas com incrível precisão, repetibilidade e eficiência. À medida que as indústrias se tornaram mais avançadas tecnologicamente, a usinagem CNC tornou-se uma ferramenta indispensável na produção de peças utilizadas em tudo, desde aeroespacial até dispositivos médicos.

Como funciona o CNC

O processo CNC envolve três componentes principais:

1. Máquina-ferramenta :uma máquina física, como um torno, fresadora ou fresadora, que executa tarefas de remoção ou modelagem de material.
2. Sistema de computador :Um sistema de controle computadorizado que lê e executa as instruções de usinagem.
3. Instruções de programação :normalmente são escritos em uma linguagem de programação como código G ou código M. Esses comandos informam à máquina como se mover e quais ações executar para criar a peça.

A usinagem CNC começa com a criação de um modelo digital da peça usando software CAD (Computer-Aided Design). Este modelo é então convertido numa série de instruções legíveis por máquina, que controlam o movimento da ferramenta de corte. A ferramenta interage com a matéria-prima para remover o excesso de material, resultando em uma peça trabalhada com precisão. Esta abordagem permite a duplicação exata de peças complexas, independentemente de quão complexo seja o projeto.

Tipos de máquinas CNC

As máquinas CNC vêm em vários formatos, cada um adequado para aplicações específicas. A escolha da máquina depende do tipo de material e do resultado final desejado. Aqui estão alguns tipos comuns de máquinas CNC:

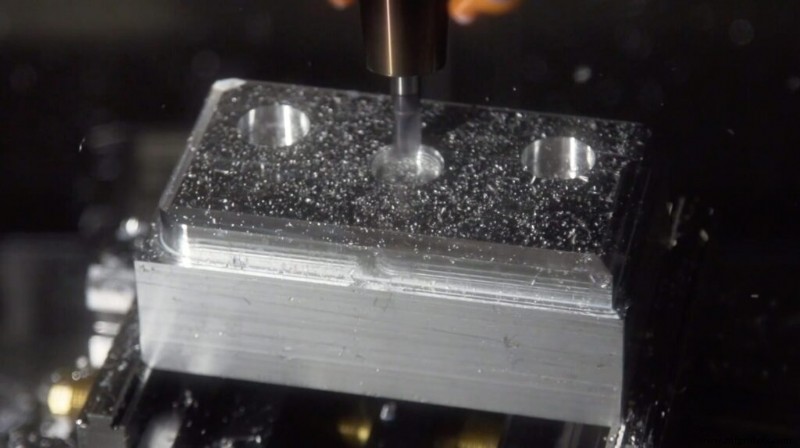

1. Fresadoras CNC

As fresadoras estão entre as ferramentas CNC mais versáteis. Eles usam cortadores rotativos para remover material de uma peça estacionária, tornando-os ideais para moldar superfícies planas, ranhuras e geometrias complexas. Uma fresadora padrão de 3 eixos controla os movimentos ao longo dos eixos X, Y e Z. No entanto, máquinas mais avançadas podem ter até 5 eixos, permitindo-lhes produzir facilmente peças complexas e altamente detalhadas.

2. Tornos CNC

Os tornos CNC são especializados na modelagem de peças cilíndricas ou cônicas. A peça gira enquanto uma ferramenta de corte a molda. Tornos CNC são usados ​​para operações como torneamento, faceamento e perfuração, tornando-os ideais para a fabricação de peças como parafusos, eixos e outros componentes simétricos. Essas máquinas são amplamente utilizadas na fabricação automotiva, aeroespacial e industrial.

3. Roteadores CNC

As fresadoras CNC são ideais para trabalhar com materiais mais macios, como madeira, plástico e alumínio. Eles são usados ​​principalmente em aplicações como armários, sinalização e outros projetos de marcenaria. Os roteadores CNC normalmente têm controle de 3 eixos, mas também podem ser equipados com 4 ou 5 eixos para projetos mais complexos.

4. Cortadores de plasma CNC

Os cortadores de plasma CNC usam um jato de plasma de alta temperatura para cortar materiais eletricamente condutores, como aço, aço inoxidável e alumínio. Estas máquinas são frequentemente utilizadas para aplicações pesadas, onde a precisão é essencial, mas a velocidade também é um fator. O corte a plasma é mais rápido que os métodos tradicionais, como o corte a laser, especialmente para materiais espessos.

Visão geral do processo de usinagem CNC

O processo de usinagem CNC consiste em vários estágios principais, cada um essencial para garantir que as peças atendam às especificações exatas do projeto. Aqui está uma análise estruturada dessas fases críticas:

1. Fase de projeto (CAD)

O processo começa com o Desenho Assistido por Computador (CAD) estágio, onde os engenheiros criam um modelo digital 3D da peça. Este modelo define a geometria, dimensões e tolerâncias precisas necessárias para a produção.

• Objetivo: Para visualizar e refinar a peça antes da fabricação.
• Principais tarefas:
  • Criação de um modelo digital 3D com geometria e tolerâncias precisas.
  • Testando e ajustando o design para minimizar erros.
• Resultado: Um design finalizado e pronto para fabricação.

2. Fase de fabricação (CAM)

Uma vez concluído o modelo CAD, ele passa para a Fabricação Assistida por Computador (CAM) estágio. O software CAM converte o design em instruções legíveis por máquina, como código G ou código M.

• Objetivo: Preparar a máquina CNC para uma produção eficiente e precisa.
• Principais tarefas:
  • Selecionar ferramentas e gerar percursos.
  • Definir taxas de avanço e velocidades do fuso.
  • Planejamento e organização de operações de usinagem.
• Resultado: Instruções detalhadas para a máquina CNC executar.

3. Fase de usinagem

Durante a fase de usinagem, a máquina CNC segue as instruções programadas para cortar, modelar ou furar o material. Este processo geralmente envolve múltiplas passagens para atingir gradualmente a forma final.

• Objetivo: Para executar o processo de fabricação e produzir a peça.
• Principais tarefas:
  • Modelar o material de forma incremental com base na complexidade do design.
  • Ajuste automático das ferramentas de corte de acordo com as instruções.
• Resultado: Uma peça de alta precisão com a geometria desejada.

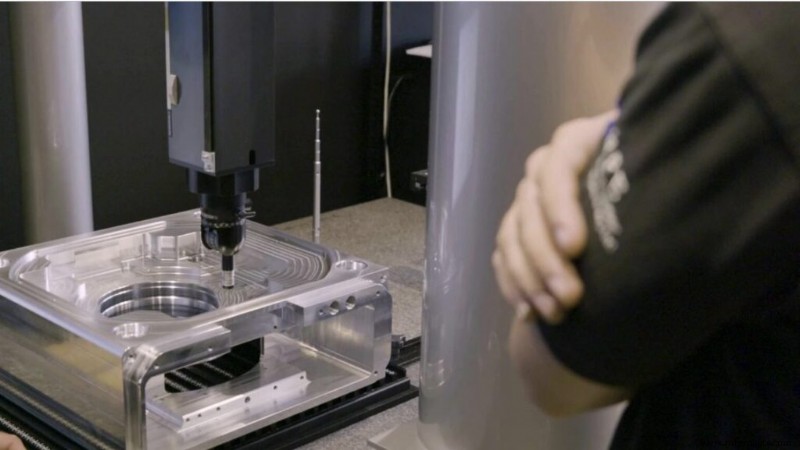

4. Fase de acabamento e inspeção

Após a usinagem, a peça passa por processos de acabamento como rebarbação, polimento ou revestimento. Em seguida, ele é inspecionado para garantir que atenda às especificações do projeto.

• Objetivo: Para finalizar a peça e verificar sua qualidade.
• Principais tarefas:
  • Aplicar processos de acabamento para melhorar a estética e a funcionalidade.
  • Medir e verificar dimensões em relação às tolerâncias.
• Resultado: Uma peça completa que atende a todos os padrões de qualidade e desempenho.

A usinagem CNC é compatível com uma ampla gama de materiais, cada um oferecendo vantagens exclusivas dependendo da aplicação.

Metais
O alumínio é um metal leve e fácil de usinar, comumente usado nas indústrias automotiva e aeroespacial para peças onde a redução de peso é essencial. O aço, conhecido por sua resistência e durabilidade, é amplamente utilizado em aplicações estruturais e industriais devido à sua resiliência sob cargas pesadas. O titânio, valorizado pelas suas propriedades leves e resistentes à corrosão, encontra ampla aplicação nas indústrias aeroespacial e médica, onde a longevidade e a confiabilidade do material são críticas.

Plásticos
O acrílico, muitas vezes escolhido por sua transparência, é comumente usado na criação de vitrines ou coberturas leves. O nylon, conhecido pela sua durabilidade e resistência ao impacto, é frequentemente encontrado em componentes mecânicos, como engrenagens ou rolamentos, onde pode suportar tensões e fricção.

Compostos
A fibra de carbono é leve e extremamente resistente, o que a torna adequada para aplicações de alto desempenho, como em equipamentos esportivos e componentes aeroespaciais, onde a resistência do material e a redução de peso são prioridades.

Ferramentas em CNC
A seleção de ferramentas de corte adequadas desempenha um papel crucial na eficiência e qualidade da usinagem CNC. As fresas de topo são usadas principalmente em operações de fresamento para cortar e moldar materiais, enquanto as brocas são essenciais para criar furos em vários materiais. As ferramentas de torno são projetadas especificamente para operações de torneamento em tornos CNC, permitindo modelagem e acabamento precisos de peças cilíndricas. Cada escolha de ferramenta afeta a precisão, a velocidade e a qualidade geral do processo de usinagem.

Vantagens da usinagem CNC

A usinagem CNC oferece inúmeras vantagens em relação aos métodos tradicionais de fabricação, tornando-a uma escolha preferida em vários setores.

Um de seus benefícios mais notáveis é sua alta precisão e exatidão. As máquinas CNC podem atingir tolerâncias excepcionalmente rígidas, muitas vezes dentro de um milésimo de polegada. Este nível de precisão é crucial em indústrias como a aeroespacial, de dispositivos médicos e de fabricação automotiva, onde mesmo pequenos desvios podem afetar a segurança ou o desempenho.

Outra vantagem significativa é a consistência e repetibilidade que a usinagem CNC oferece. Uma vez programadas, essas máquinas podem produzir peças idênticas de forma consistente, seja a primeira ou a milésima peça. Esta capacidade garante uniformidade, tornando a usinagem CNC ideal para produção em massa onde a manutenção da qualidade é crítica.

A usinagem CNC também oferece flexibilidade notável. Essas máquinas podem trabalhar com uma ampla variedade de materiais e se adaptar rapidamente a diversas peças e designs. Esta versatilidade torna-os adequados tanto para prototipagem como para produção em grande escala, permitindo aos fabricantes alternar entre tarefas sem esforço.

Finalmente, a usinagem CNC se destaca em velocidade e eficiência. Ao automatizar grande parte do processo de fabricação, reduz significativamente o tempo de produção. Com a capacidade de operar continuamente, geralmente 24 horas por dia, 7 dias por semana, as máquinas CNC permitem tempos de entrega mais rápidos e maior produtividade. Esta automação não só aumenta a produção, mas também reduz os prazos de entrega, tornando a usinagem CNC uma solução eficiente e econômica para uma ampla gama de aplicações.

Esta combinação de precisão, consistência, flexibilidade e eficiência posiciona a usinagem CNC como a base da fabricação moderna.

Aplicações de usinagem CNC

A usinagem CNC encontrou aplicações em uma ampla gama de indústrias devido à sua versatilidade e precisão:

1. Aeroespacial

Na indústria aeroespacial, a usinagem CNC é usada para criar componentes críticos, como pás de turbinas, peças de motores e elementos estruturais de aeronaves. A capacidade de produzir peças com tolerâncias restritas e materiais leves torna a usinagem CNC uma tecnologia chave na fabricação aeroespacial.

2. Automotivo

A indústria automotiva depende fortemente da usinagem CNC para peças como blocos de motor, componentes de transmissão e modificações personalizadas de veículos. A precisão da usinagem CNC garante que esses componentes atendam aos padrões de segurança e desempenho.

3. Médico

A área médica utiliza usinagem CNC para a produção de instrumentos médicos, próteses, implantes e instrumentos cirúrgicos. A capacidade do CNC de trabalhar com materiais biocompatíveis como o titânio e sua precisão na elaboração de formas complexas são essenciais na fabricação médica.

4. Eletrônica

Na fabricação de eletrônicos, a usinagem CNC é empregada para criar gabinetes, suportes e componentes que abrigam circuitos eletrônicos sensíveis. O alto nível de precisão garante que as peças se encaixem perfeitamente, protegendo os componentes internos contra danos.

Usinagem CNC e Autodesk Fusion

A usinagem CNC tornou-se uma das tecnologias mais importantes na fabricação atualmente e, portanto, pode ser usada de forma eficaz para produzir peças muito precisas e complicadas com intervenção humana limitada. A integração do Autodesk Fusion de CAD, ou Computer-Aided Design, com CAM, Computer-Aided Manufacturing, fornece meios poderosos para suavizar o fluxo de trabalho associado à usinagem CNC no Autodesk Fusion.

Principais recursos do Autodesk Fusion para usinagem CNC

Ambiente CAD/CAM integrado
O Fusion combina recursos de CAD e CAM, permitindo transições perfeitas desde o projeto de peças até a geração de percursos de usinagem. As alterações no projeto são atualizadas automaticamente no ambiente CAM, eliminando erros e acelerando os fluxos de trabalho. Esta integração minimiza problemas de tradução de dados e acelera a transição do design para a produção.

Geração e otimização de percursos de ferramenta
O módulo CAM do Fusion gera percursos de ferramenta baseados em geometria 3D, suportando estratégias como contornos 2D, fresamento 3D, furação e torneamento. Os usuários podem ajustar taxas de avanço, velocidades de corte e seleção de ferramentas para otimizar diferentes materiais. Esses recursos melhoram a precisão da usinagem, reduzem o tempo de produção e proporcionam acabamentos superficiais superiores, ao mesmo tempo que minimizam o desgaste da ferramenta.

Simulação de usinagem

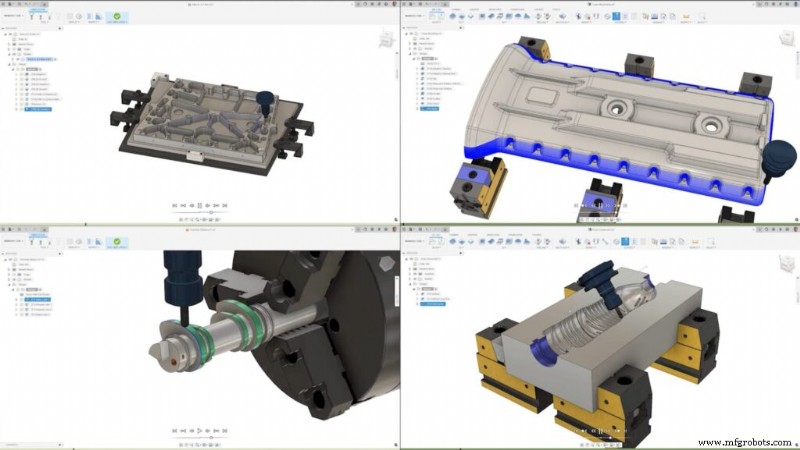

O Fusion simula todo o processo de usinagem, fornecendo uma representação visual dos movimentos da ferramenta, remoção de material e erros potenciais, como colisões. Isso permite que os usuários ajustem os percursos da ferramenta antes da produção, reduzindo a necessidade de protótipos físicos, diminuindo o desperdício de material e mitigando os riscos operacionais.

Compensação adaptativa
As estratégias de desbaste de alta eficiência no recurso de limpeza adaptativa do Fusion garantem o envolvimento consistente da ferramenta e a rápida remoção de material. Essa abordagem reduz os tempos de desbaste, prolonga a vida útil da ferramenta e reduz os custos com ferramentas de corte.

Usinagem multieixos
Com suporte para CNC de 3, 4 e 5 eixos, o Fusion permite a criação de geometrias complexas em uma única configuração. Esse recurso simplifica a usinagem de formas complexas, reduz o número de configurações necessárias e economiza tempo, garantindo a precisão do alinhamento.

Pós-processamento
Os pós-processadores personalizáveis do Fusion convertem percursos de ferramenta em código G compatível com diversas máquinas CNC. Isso garante ampla compatibilidade, simplifica a geração de código e reduz as chances de erros de programação.

Colaboração baseada na nuvem
A plataforma em nuvem do Fusion facilita a colaboração em tempo real, permitindo que os membros da equipe acessem, editem e compartilhem projetos sem problemas. Essa centralização melhora o controle de versões e garante melhor comunicação entre equipes distribuídas.

O Autodesk Fusion realmente tornou a usinagem CNC uma solução integrada onde projeto, geração de percurso de ferramenta, simulação e fabricação se combinam em um só. Essa abordagem holística para todo o ciclo de trabalho acelera o processo desde a concepção até a produção final. Com sua robusta otimização de percurso de ferramenta, simulação, suporte à usinagem multieixos e colaboração na nuvem, o Fusion se destaca como uma ferramenta revolucionária nas mãos de qualquer fabricante em sua busca para melhorar a precisão, reduzir custos e aumentar a produtividade.

Onde o ambiente de criação, simulação e usinagem exige valor incomparável em setores como aeroespacial, automotivo e de dispositivos médicos, a precisão e a qualidade estão entre a vida e a morte. Os fabricantes que utilizam o Autodesk Fusion para lidar com recursos de usinagem CNC poderão permanecer competitivos em um mercado tão agressivo, mantendo seus processos de produção otimizados para velocidade, precisão e eficiência.
