Circuitos de resistor AC (indutivo)

Valores instantâneos em circuitos CA

Circuito de CA puramente resistivo:a tensão e a corrente do resistor estão em fase.



Se tivéssemos que plotar a corrente e a tensão para um circuito CA muito simples, consistindo em uma fonte e um resistor (figura acima), seria algo parecido com isto:(figura abaixo)

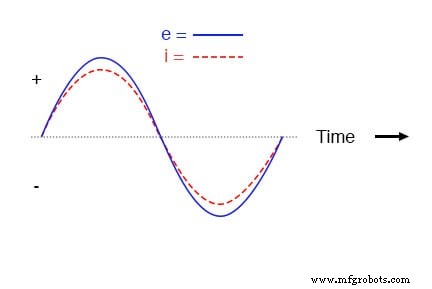

Tensão e corrente “em fase” para circuito resistivo.



Como o resistor resiste de forma simples e direta ao fluxo de corrente em todos os períodos de tempo, a forma de onda da queda de tensão no resistor está exatamente em fase com a forma de onda da corrente que passa por ele.

Podemos olhar em qualquer ponto no tempo ao longo do eixo horizontal do gráfico e comparar esses valores de corrente e tensão entre si (qualquer "instantâneo" dos valores de uma onda são referidos como valores instantâneos , significando os valores naquele instante em tempo).

Quando o valor instantâneo da corrente é zero, a tensão instantânea no resistor também é zero. Da mesma forma, no momento em que a corrente através do resistor está em seu pico positivo, a tensão através do resistor também está em seu pico positivo e assim por diante.

Em qualquer ponto do tempo ao longo das ondas, a Lei de Ohm é verdadeira para os valores instantâneos de tensão e corrente.

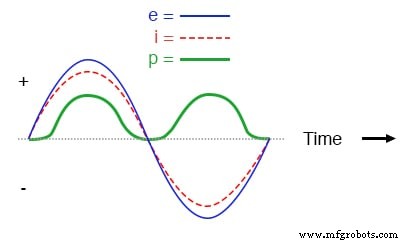

Também podemos calcular a potência dissipada por este resistor e traçar esses valores no mesmo gráfico:(figura abaixo)

A alimentação CA instantânea em um circuito resistivo puro é sempre positiva.
